Equalizer Sıfır Boşluk Mekanik Flanş Ayırıcı SG6TM

[6 Ton – 80 mm]

Ürün Kodu: SG6TM

  • Flanş ayırma kapasitesi 6 Ton
  • 0-80 mm arası flanş ayırma mesafesi
  • Flanşları saplama deliğinden kavrar ve ayırır
  • Boşluğu olmayan flanş plakaları için tasarlanmıştır
  • Flanş sızdırmazlık yüzeylerine hasar vermez
  • 24 – 30 mm bağlantı delik çaplı flanşlara uygundur
  • M24 – M27 saplamalı bağlantılı flanşlar içindir
  • Her saplama çapına uygun tutucu gripler mevcuttur
  • 7.5 Kg ağırlığı ile kullanımı kolay ve ergonomiktir
  • Türkiye’de servis ve yedek parça desteği mevcuttur

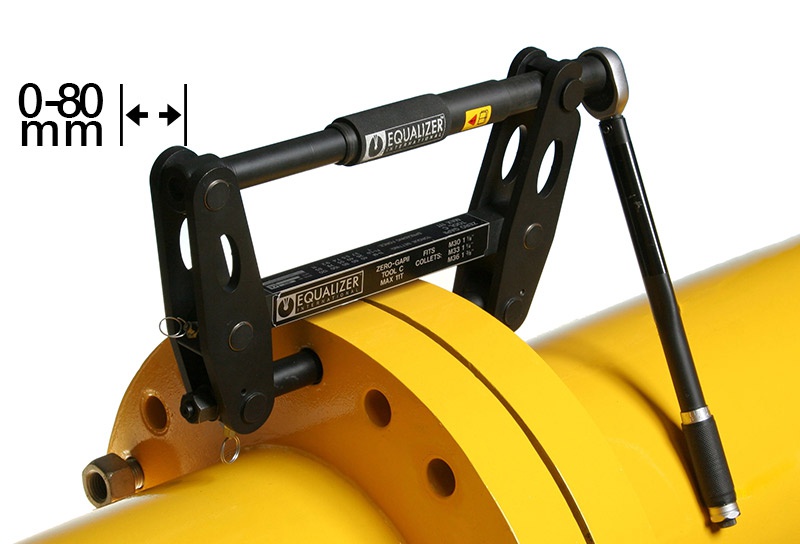

Sıfır Boşluktan Flanş Ayırma Teknolojisi – SG6TM
Equalizer sıfır boşluk gripli mekanik flanş ayırıcı, flanş bağlantısının saplama deliklerinden kavrar ve ayırma yapar. Bu tür flanşlarda yüzeyde herhangi bir boşluk yoktur. Bu nedenle 6 mm boşluktan başlayarak ayırma yapan standart flanş ayırıcılar bu flanşlarda kullanılamaz.

Ayrıca flanş sızdırmazlık yüzeylerinde herhangi bir yaralanma hasar, olmasının kabul edilemediği durumlarda grip tutuculu flanş ayırıcılar ideal ekipmanlardır.

SG6TM mekanik flanş ayırıcı ekipman 24 mm ile 30 mm (M24 ve M27) saplama deliği bulunan flanş plakaları için tasarlanmış üstün özellikli bir ekipmandır.

Saplama delikleri bu değerlerin altında veya üstünde ise ilgili diğer ekipmanın seçilmesi gerekir.

Nasıl Çalışır?

Standart flanş ayırıcı ekipmanlar en az 2 ve 6 mm flanş arası boşluktan itibaren ayırma işlemini başlatabilir. Zira ayırıcının en uç noktasındaki kalınlık 2 veya 6 mm’dir. Flanş plakaları arasında hiçbir boşluğun olmadığı bağlantılarda SG serisi grip tutuculu flanş ayırıcılar olmazsa olmaz ekipmanlardır.

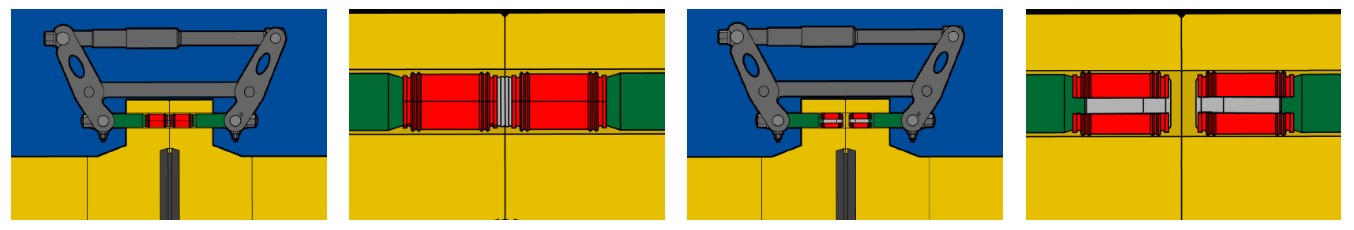

Grip sistemli ayırıcılar flanş plakalarını saplamalarının yuvalarından kavradıktan sonra ayırma kuvveti uygular. Saplama çapına uygun üç parçalı gripler genişleyerek saplama yuvasına tutunur. Gripler saplama yuvasına gerdirilerek sabitlendikten sonra ayırma işlemi başlatılır.

SG6TM flanş ayırma ekipmanı içinde M24 ve M27 saplama ölçülerinde üç takım grip standart olarak bulunur. Sıfır boşluk flanş bağlantıları genel olarak denizaltı doğalgaz ve petrol aktarım hatlarında kullanılır. Bu nedenle flanş birleşim noktalarında boşluk bulunmaması gerekir. Buhar ve suyun bulunduğu bazı yer yüzü flanş bağlantılarında da sıfır boşluklu flanş bağlantısı uygulanmaktadır.

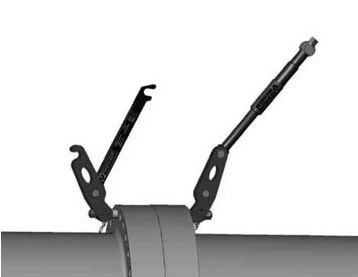

1-) Mekanik flanş ayırıcının iki parçası da saplama deliklerine geçirilir.

2-) Her iki sürücü somun deliklerine sıkılır.

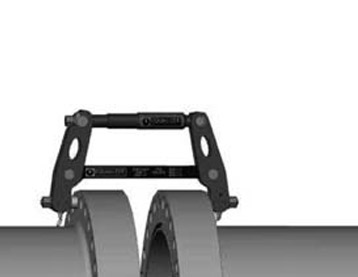

3-) Flanş ayırıcı uygun konuma getirilip kilitlenir.

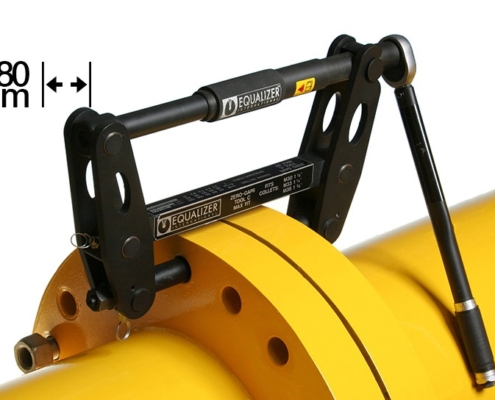

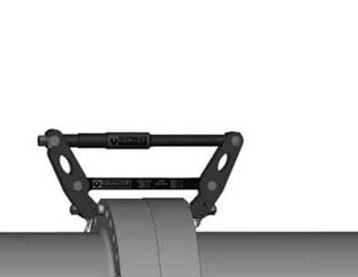

4-) Ayırıcılar somun deliklerini kavradıktan sonra ayırma kuvveti uygulanır.

Sevkiyat içeriği:

  • 1 x SG6TM ayırıcı ekipman
  • 1 x Güvenlik takozu
  • 2 x M24 grip tutucu
  • 2 x M27 grip tutucu
  • 1 x 3/8” kare sürücülü tork anahtarı
  • 1 x Kullanım kılavuzu

Cihaz ağırlığı 7.5 kg. Çanta ile birlikte ağırlık 16 kg
Sünger korumalı alüminyum çanta içinde sevk edilir.
Çanta ebatları: 640 x 540 x 165 mm
