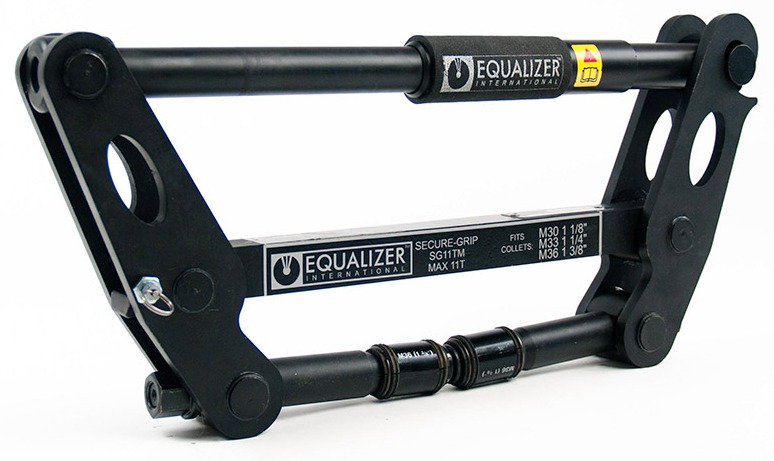

Equalizer Sıfır Boşluk Mekanik Flanş Ayırıcı SG11TM

[11 Ton – 90 mm]

Ürün Kodu: SG11TM

  • Flanş ayırma kapasitesi 11 Ton

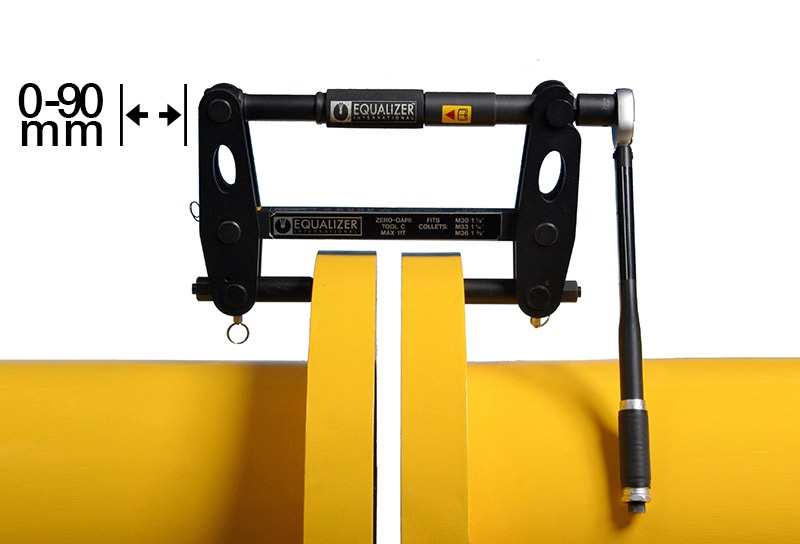

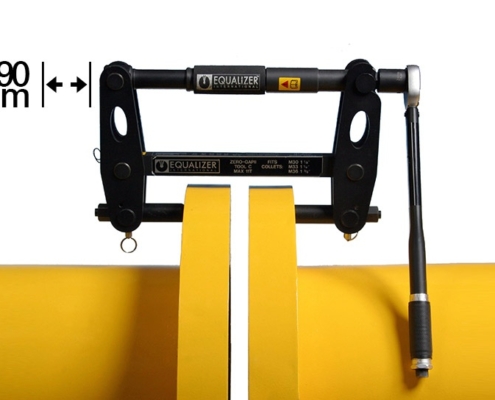

  • 0-90 mm arası flanş ayırma mesafesi
  • Flanşları saplama deliğinden kavrar ve ayırır
  • Boşluğu olmayan flanş plakaları için tasarlanmıştır
  • Büyük çaplı flanşlarda ikili kullanım önerilir
  • Ayırma işleminde maksimum güvenlik sunar
  • 30 – 39 mm bağlantı delik çaplı flanşlara uygundur
  • 10.5 Kg ağırlığı ile kullanımı kolay ve ergonomiktir
  • Flanş ayırma işlemini hızlandırır, maliyetleri düşürür
  • Türkiye’de servis ve yedek parça desteği mevcuttur

Sıfır Boşluktan İtibaren Flanş Ayırcı SG11TM

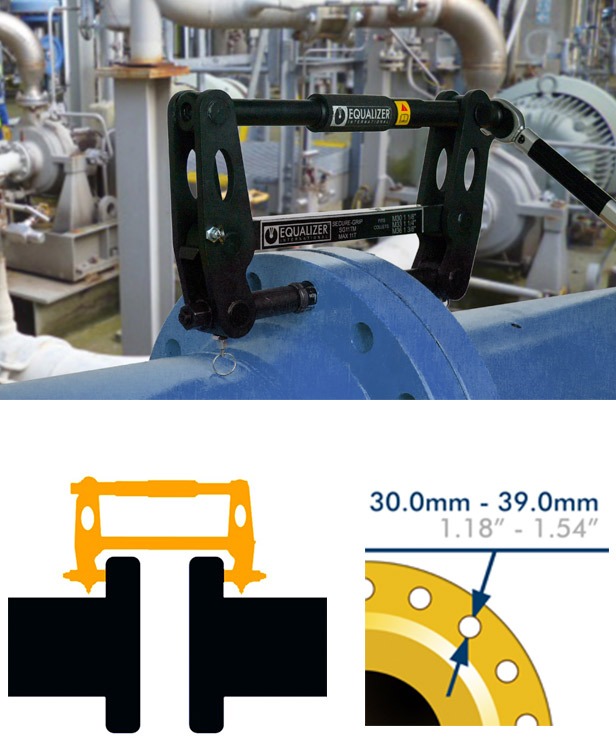

Equalizer sıfır boşluk gripli tutuculu mekanik flanş ayırıcı bağlantı saplama deliklerinden flanşları kavrayarak ayırma yapar. Bu tür flanşlarda yüzeyde herhangi bir boşluk yoktur. Bu nedenle 6 mm boşluktan başlayarak ayırma yapan standart flanş ayırıcılar bu flanşlarda kullanılamaz. Ayrıca flanş sızdırmazlık yüzeylerinde herhangi bir yaralanma hasar, olmasının kabul edilemediği durumlarda grip tutuculu flanş ayırıcılar ideal ekipmanlardır.

SG11TM mekanik flanş ayırıcı ekipman 30mm ile 39mm M30, M33 ve M36 saplama deliği bulunan flanş plakaları için tasarlanmış üstün özellikli bir ekipmandır. Saplama delikleri bu değerlerin altında veya üstünde ise ilgili diğer ekipmanın seçilmesi gerekir.

Nasıl Çalışır?

Standart flanş ayırıcı ekipmanlar en az 2 ve 6 mm flanş arası boşluktan itibaren ayırma işlemini başlatabilir. Zira ayırıcının en uç noktasındaki kalınlık 2 veya 6 mm dir. Flanş plakaları arasında hiçbir boşluğun olmadığı bağlantılarda SG serisi grip tutuculu flanş ayırıcılar olmazsa olmaz ekipmanlardır.

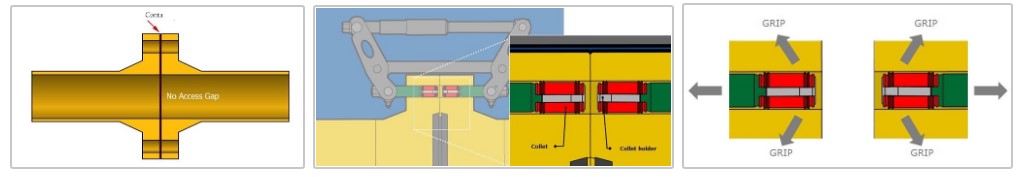

Grip tutuculu ayırıcılar flanş plakalarını saplamalarının yuvalarından kavradıktan sonra ayırma kuvveti uygular. Saplama çapına uygun üç parçalı gripler genişleyerek saplama yuvasına tutunur. Gripler saplama yuvasına gerdirilerek sabitlendikten sonra ayırma işlemi başlatılır.

SG11TM mekanik flanş ayırma ekipmanı içinde M30, M33 ve M36 saplama ölçülerinde üç takım grip standart olarak bulunur. Sıfır boşluk flanş bağlantıları genel olarak denizaltı doğalgaz ve petrol aktarım hatlarında kullanılır. Bu nedenle flanş birleşim noktalarında boşluk bulunmaması gerekir. Buhar ve suyun bulunduğu bazı yer yüzü flanş bağlantılarında da sıfır boşluklu flanş bağlantısı uygulanmaktadır.

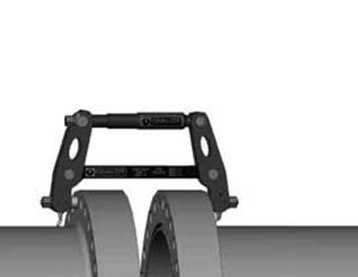

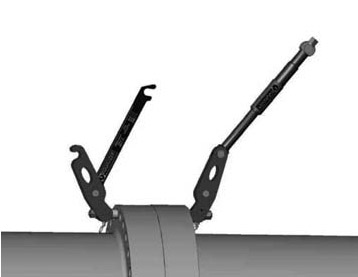

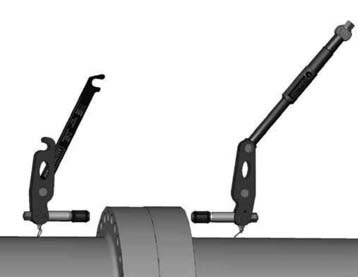

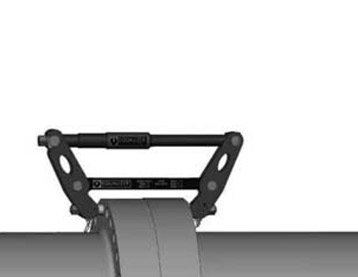

1-) Mekanik flanş ayırıcının iki parçası da saplama deliklerine geçirilir.

2-) Her iki sürücü somun deliklerine sıkılır.

3-) Flanş ayırıcı uygun konuma getirilip kilitlenir.

4-) Ayırıcılar somun deliklerini kavradıktan sonra ayırma kuvveti uygulanır.

Sevkiyat içeriği:

  • 1 x SG11TM flanş ayırıcı
  • 1 x Güvenlik takozu
  • 2 x M30 grip tutucu
  • 2 x M33 grip tutucu
  • 2 x M36 grip tutucu
  • 1 x 1/2” tork anahtarı ve 24mm soket
  • 1 x Kullanma kılavuzu
  • Cihaz ağırlı 10.5 kg. Çanta ile birlikte ağırlık 21 kg
  • Sünger korumalı alüminyum çanta içinde sevk edilir.
  • Çanta ebadları: 640 x 540 x 165 mm
