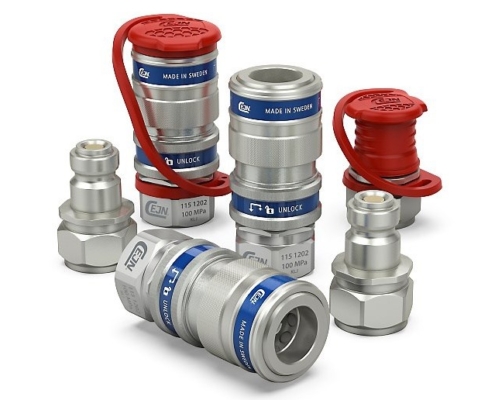

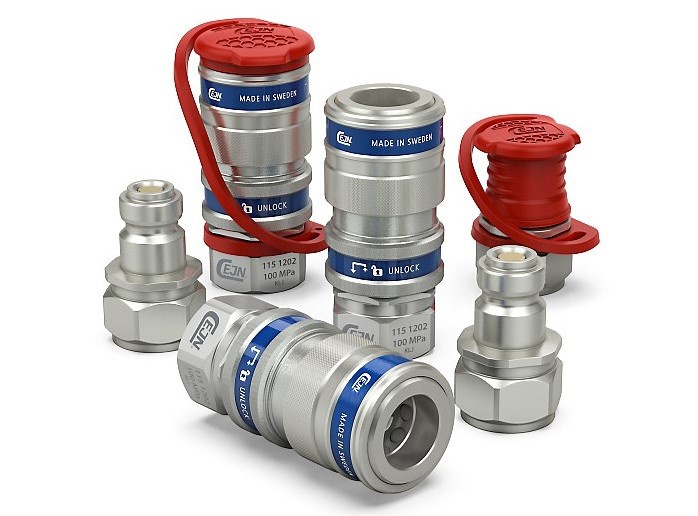

Cejn 115 Serisi Hidrolik Bilyalı Kaplinler

[1000 Bar]

Ürün Tanımı CEJN 115 Serisi
Çalışma Basıncı 1000 Bar –  100 Mpa
Patlama Basıncı 2600 Bar –  260 MPa
Kaplin Delik Çapı 2.5 mm  (3/32″)

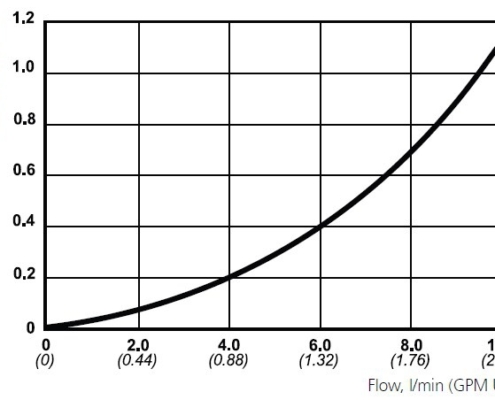

Yağ Akış Kapasitesi 6.0 Litre / Dakika   (40 barda)
Bağlantı Vida Dişleri 1/8″, 1/4″ – 3/8″ NPT veya BSP
Çalışma Isı Aralığı  -30C°         +100 C°
Birleştirme Tipi Bilyalı geçmeli – Bilyalı kilitlemeli
Basınç Güvenliği 60° konik metal yüzey teması
Kaplin Malzemesi Isıl işlemli çinko krom alaşımlı çelik
Yüzey Kaplaması Galvaniz

CEJN 1000 Bar / 100 MPa Bilyalı Kilitlemeli Birleştirme Kaplin Özellikleri

Otomatik kilit mekanizmalıdır. Kolay birleştirilir, kolay açılır.
Gövde ve uç bilyalı temas yöntemiyle kolayca birleşir ve kilitlenir.
Uluslararası iş ve işçi güvenliği kriterlerini maksimum seviyede karşılar
Hortum ve cihaz bağlantılarında ayırma ve birleştirme sırasında yağ kaçırmaz
Kaplinleri toza karşı korumak amacıyla toz kapağı standart olarak sunulur
Cejn kaplinleri Cejn firmasına özel kendine özel sızdırmazlık sistemine sahiptir
Çalışma ortamının güvenlik şartlarına göre extra güvenlik halkalı kaplinler mevcuttur

Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Diş Tipi Cinsi ** mm mm mm Nm Yöntemi
10 115 1102 Rc 1/4″ Dişi Girişli Gövde / Body Emniyet Kilitli 60.4 28 24 50-60 *
10 115 1202 G 1/4″ Dişi Girişli Gövde / Body Emniyet Kilitli 61.3 28 24 40-50 CMS
10 115 1204 G 3/8″ Dişi Girişli Gövde / Body Emniyet Kilitli 63.3 28 24 70-80 T3
10 115 1401 1/8″ NPT Dişi Girişli Gövde / Body Emniyet Kilitli 53.8 28 24 40-50 *
10 115 1402 1/4″ NPT Dişi Girişli Gövde / Body Emniyet Kilitli 60.4 28 24 50-60 *
10 115 1404 3/8″ NPT Dişi Girişli Gövde / Body Emniyet Kilitli 60.3 28 24 70-80 *
10 115 1452 1/4″ NPT Erkek Girişli Gövde / Body Emniyet Kilitli 72.3 28 24 50-60 *
10 115 1454 3/8″ NPT Erkek Girişli Gövde / Body Emniyet Kilitli 72.8 28 24 70-80 *
Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Diş Tipi Cinsi ** mm mm mm Nm Yöntemi
10 115 1104 Rc 3/8″ Dişi Girişli Gövde / Body Standart 60,8 28 24 70-80 *
10 115 1201 G 1/8″ Dişi Girişli Gövde / Body Standart 53,8 28 24 40-50 T1
10 115 1252 G 1/4″ Erkek Girişli Gövde / Body Standart 51,3 28 24 40-50 T2
10 115 1254 G 3/8″ Erkek Girişli Gövde / Body Standart 60,8 28 24 70-80 T3

1000 Bar Dişi Girişli Kaplin Uçları

Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Diş Tipi Cinsi ** mm mm mm Nm Yöntemi
10 115 6102 Rc 1/4″ Dişi Girişli Uç / Nippel Standart 36,7 25,4 22 30-40 *
10 115 6104 Rc 3/8″ Dişi Girişli Uç / Nippel Standart 38 27,7 24 40-50 *
10 115 6201 G 1/8″ Dişi Girişli Uç / Nippel Standart 33,3 19,6 17 40-50 T1
10 115 6202 G 1/4″ Dişi Girişli Uç / Nippel Standart 38 25,4 22 40-50 CMS
10 115 6204 G 3/8″ Dişi Girişli Uç / Nippel Standart 39,5 27,7 24 70-80 T3
10 115 6401 1/8″ NPT Dişi Girişli Uç / Nippel Standart 33,3 19,6 17 20-25 *
10 115 6402 1/4″ NPT Dişi Girişli Uç / Nippel Standart 35,7 25,4 22 30-40 *
10 115 6404 3/8″ NPT Dişi Girişli Uç / Nippel Standart 37 27,7 24 40-50 *

1000 Bar Erkek Girişli Kaplin Uçları

Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Diş Tipi Cinsi ** mm mm mm Nm Yöntemi
10 115 6152 R 1/4″ Erkek Girişli Uç / Nippel Standart 62,5 25,4 22 50-60 *
10 115 6154 R 3/8″ Erkek Girişli Uç / Nippel Standart 63 25,4 22 70-80 *
10 115 6212 G 1/4″ Erkek Girişli Uç / Nippel Standart 50,3 25,4 22 40-50 T2
10 115 6254 G 3/8″ Erkek Girişli Uç / Nippel Standart 62 25,4 22 70-80 T3
10 115 6451 1/8″ NPT Erkek Girişli Uç / Nippel Standart 50,8 19,6 17 40-50 *
10 115 6452 1/4″ NPT Erkek Girişli Uç / Nippel Standart 61,5 25,4 22 50-60 *
10 115 6454 3/8″ NPT Erkek Girişli Uç / Nippel Standart 62,1 25,4 22 70-80 *
10 115 6272 G 1/4″ Erkek Girişli Uç / Nippel Standart 52 25,4 22 40-50 T2

Standart ve Düz Alın Seçenekli Hidrolik Kaplinler
Cejn 115 serisi 1000 bar hidrolik birleştirme kaplinleri hem standart hem de düz alın olarak sunulmaktadır. Çalışma sırasında istemsiz olarak erkek ve dişi kaplinin birbirinden ayrılmasını önleyen kilit mekanizmalı kaplinler de ürün proğramında mevcuttur. Müşteri kullanım durumuna göre seçimini standart veya kilit mekanizmalı olarak yapabilir.

Çevre Dostu Bağlantı Elemanları
Cejn hızlı birleştirme kaplinleri çevre dostudur. Cejn markasının bütün modellerinde uygulanan özel teknoloji sayesinde hortum bağlantılarında birleştirme ve ayırma sırasında yağ damlamaz. Çevreye zarar vermez.Cejn kaplinleri, plastik toz kapaklarıyla sevk edilir. Plastik koruyucu kapaklar kaplinleri, yağ kanallarına ulaşması muhtemel toz ve partiküllerden korur. Bu koruma kaplinlerin daha verimli ve uzun ömürlü olmasını sağlar.Aluminyumdan mamül toz kapakları opsiyonel olarak sunulur

Uygulama Alanları

  • Hidrolik tork anahtarı hortum bağlantılar
  • Hidrolik saplama gerdirme sistem bağlantıları
  • Test ekipmanları bağlantı elemanları
  • Arama kurtam ekipmanları hortum bağlantıları
  • Hidrolik kriko sistemleri hortum bağlantıları
  • Rulman, kasnak çektirme sistemleri hidrolik bağlantılar
