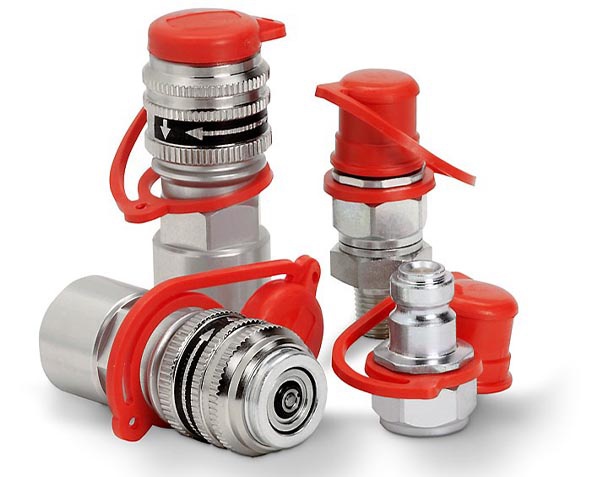

Cejn 115 Serisi Düz Alın Hidrolik Bilyalı Kaplinler

[800 Bar]

Ürün Tanımı

CEJN 115 Serisi

Çalışma Basıncı

800 Bar –  80 Mpa

Patlama Basıncı

2800 Bar –  280 MPa

Kaplin Delik Çapı

2.5 mm  (3/32″)

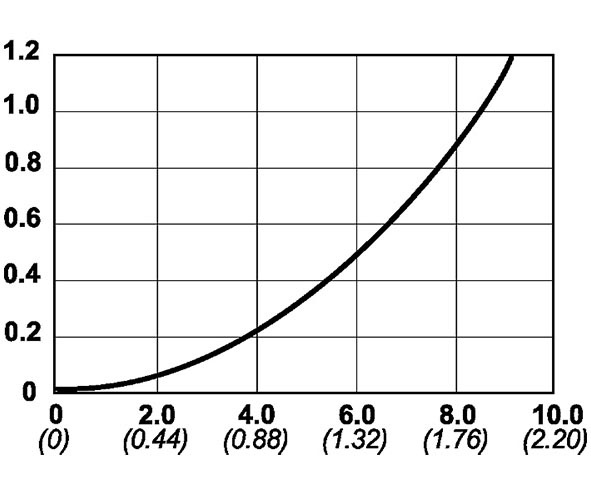

Akış Kapasitesi

5.3 L / Dak.   (40 barda)

Vida Dişleri

1/8″, 1/4″ – 3/8″ NPT

Çalışma Isı Aralığı

-30C°         +100 C°

Birleştirme Tipi

Bilyalı kilitlemeli

Sızdırmazlık

Nitril (NBR)

Basınç Yönetimi

60° konik metal temas

Kaplin Malzemesi

Isıl işlemli alaşımlı çelik

Yüzey Kaplaması

Galvaniz

Menşeyi

Isveç / CEJN

CEJN 800 Bar / 80 MPa Düz Alın Hidrolik Bilyalı Kaplinler
Otomatik kilit mekanizmalıdır. Kolay birleştirilir, kolay açılır.
Düz alınlı tasarıma sahiptir ve ayrıca tek elle kullanım imkanı sunmaktadır.
Gövde ve uç bilyalı temas yöntemiyle kolayca birleşir ve kilitlenir.
Arama kurtarma ekipmanlarının bağlantılarında kullanılır.
115 standart seri kaplinler ile birlikte bağlanabilir.
Uluslararası iş ve işçi güvenliği kriterlerini maksimum seviyede karşılar.
Hortum ve cihaz bağlantılarında ayırma ve birleştirme sırasında yağ kaçırmaz.
Kaplinleri toza karşı korumak amacıyla toz kapağı standart olarak sunulur.
Bağlantının kendiliğinden kapmasını önleyen kilit mekanizmalı kaplinler mevcuttur.

Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Diş Tipi Cinsi ** mm mm mm Nm Yöntemi
10 115 1200 G 1/4″ Dişi Girişli Gövde Emniyet Kilitli 73.9 31 24 70-80 T2

1000 Bar Dişi Girişli Kaplin Uçları

Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Diş Tipi Cinsi ** mm mm mm Nm Yöntemi
10 115 6102 Rc 1/4″ Dişi Girişli Uç / Nippel Standart 36,7 24,7 22 30-40 *
10 115 6104 Rc 3/8″ Dişi Girişli Uç / Nippel Standart 38 27,7 24 40-50 *
10 115 6201 G 1/8″ Dişi Girişli Uç / Nippel Standart 33,3 19,6 17 40-50 T1
10 115 6202 G 1/4″ Dişi Girişli Uç / Nippel Standart 38 24,7 22 40-50 CMS
10 115 6204 G 3/8″ Dişi Girişli Uç / Nippel Standart 39,5 26,7 24 70-80 T3
10 115 6401 1/8″ NPT Dişi Girişli Uç / Nippel Standart 33,3 19,6 17 20-25 *
10 115 6402 1/4″ NPT Dişi Girişli Uç / Nippel Standart 35,7 25,4 22 30-40 *
10 115 6404 3/8″ NPT Dişi Girişli Uç / Nippel Standart 37 27,7 24 40-50 *

1000 Bar Erkek Girişli Kaplin Uçları

Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Diş Tipi Cinsi ** mm mm mm Nm Yöntemi
10 115 6152 R 1/4″ Erkek Girişli Uç / Nippel Standart 63 25,4 22 50-60 *
10 115 6154 R 3/8″ Erkek Girişli Uç / Nippel Standart 63 25,4 22 70-80 *
10 115 6212 G 1/4″ Erkek Girişli Uç / Nippel Standart 50,3 24,7 22 40-50 T2
10 115 6254 G 3/8″ Erkek Girişli Uç / Nippel Standart 62 25,4 22 70-80 T3
10 115 6451 1/8″ NPT Erkek Girişli Uç / Nippel Standart 50,8 19,6 17 40-50 *
10 115 6452 1/4″ NPT Erkek Girişli Uç / Nippel Standart 61,5 25,4 22 50-60 *
10 115 6454 3/8″ NPT Erkek Girişli Uç / Nippel Standart 62 25,4 22 70-80 *
10 115 6272 G 1/4″ Erkek Girişli Uç / Nippel Standart 52 24,7 22 40-50 T2

Standart ve Düz Alın Seçenekli Hidrolik Kaplinler
Cejn 115 serisi hidrolik birleştirme kaplinleri hem standart hem de düz alın olarak sunulmaktadır. Çalışma sırasında istemsiz olarak erkek ve dişi kaplinin birbirinden ayrılmasını önleyen kilit mekanizmalı kaplinler de ürün programında mevcuttur. Müşteri kullanım durumuna göre seçimini standart veya kilit mekanizmalı olarak yapabilir.

Çevre Dostu Bağlantı Elemanları
Cejn hızlı birleştirme kaplinleri çevre dostudur. Cejn markasının bütün modellerinde uygulanan özel teknoloji sayesinde hortum bağlantılarında birleştirme ve ayırma sırasında yağ damlamaz. Çevreye zarar vermez.Cejn kaplinleri, plastik toz kapaklarıyla sevk edilir. Plastik koruyucu kapaklar kaplinleri, yağ kanallarına ulaşması muhtemel toz ve partiküllerden korur. Bu koruma kaplinlerin daha verimli ve uzun ömürlü olmasını sağlar.Aluminyumdan mamül toz kapakları opsiyonel olarak sunulur

Uygulama Alanları
Arama kurtarma ekipmanlarının bağlantılarında
Hidrolik tork anahtarı hortum bağlantılar
Test ekipmanları bağlantı elemanları
