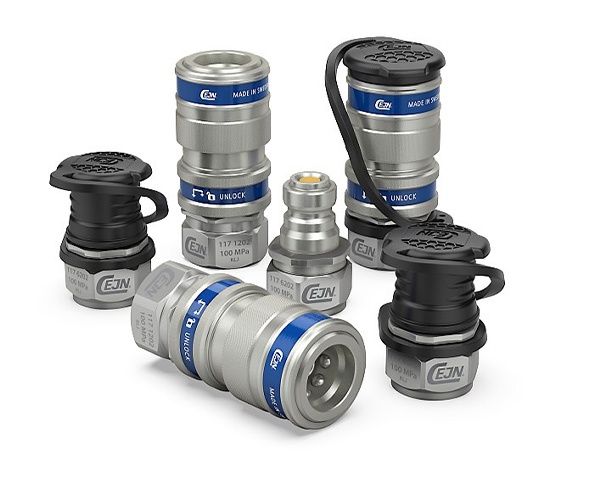

Cejn 117 Serisi Hidrolik Bilyalı Kaplinler

[1000 Bar]

Ürün Tanımı CEJN 117 Serisi
Çalışma Basıncı 1000 Bar –  100 Mpa
Patlama Basıncı 2600 Bar –  260 MPa
Kaplin Delik Çapı 2.5 mm  (3/32″)

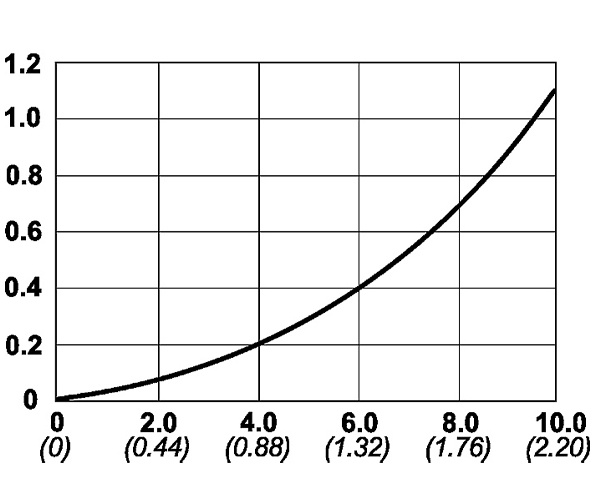

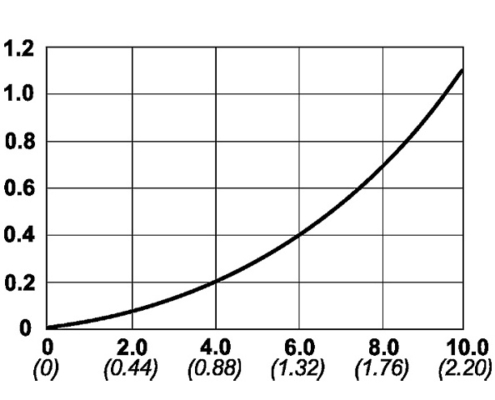

Akış Kapasitesi 6.0 L / Dak.   (40 barda)
Vida Dişleri G1/4″ veya 3/8″ NPT
Çalışma Isı Aralığı -30C°         +100 C°
Birleştirme Tipi Bilyalı kilitlemeli
Sızdırmazlık Nitril (NBR)
Basınç Yönetimi 60° konik metal temas
Kaplin Malzemesi Isıl işlemli alaşımlı çelik
Yüzey Kaplaması Galvaniz
Menşeyi Isveç / CEJN

CEJN 1000 Bar / 100 MPa Bilyalı Kaplinler

Otomatik kilit mekanizmalıdır. Kolay birleştirilir, kolay açılır.
Gövde ve uç bilyalı temas yöntemiyle kolayca birleşir ve kilitlenir.
Arama kurtarma ekipmanlarının bağlantılarında kullanılır.
1000 barlık diğer seri 115 ile birlikte kullanılması önerilmez.
Uluslararası iş ve işçi güvenliği kriterlerini maksimum seviyede karşılar.
Hortum ve cihaz bağlantılarında ayırma ve birleştirme sırasında yağ kaçırmaz.
Kaplinleri toza karşı korumak amacıyla toz kapağı standart olarak sunulur.
Cejn kaplinleri Cejn firmasına özel kendine özel sızdırmazlık sistemine sahiptir.
Bağlantının kendiliğinden kapmasını önleyen kilit mekanizmalı kaplinler mevcuttur.

Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Diş Tipi Cinsi ** mm mm mm Nm Yöntemi
10 117 1202 G 1/4″ Dişi Girişli Gövde Emniyet Kilitli 61.3 28 24 40-50 CMS
10 117 1404 3/8″ NPT Dişi Girişli Gövde Emniyet Kilitli 60.4 28 24 70-80
10 117 1254 G 3/8″ Dişi Girişli Gövde Emniyet Kilitli 28 24 70-80 T3
Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Diş Tipi Cinsi ** mm mm mm Nm Yöntemi
10 117 6202 G 1/4″ Dişi Girişli Uç / Nipel Standart 38 25,4 22 40–50 CMS
10 117 6204 3/8” NPT Dişi Girişli Uç / Nipel Standart 37 27,7 24 40–50
Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Uç 1 Uç 2 ** mm mm mm Nm Yöntemi
19 950 1650 G 1/4″ Erkek G 1/4″ D. Somun 90° Dönüşlü 50.5 40-50 CMS

Çevre Dostu Bağlantı Elemanları

Cejn hızlı birleştirme kaplinleri çevre dostudur. Cejn markasının bütün modellerinde uygulanan özel teknoloji sayesinde hortum bağlantılarında birleştirme ve ayırma sırasında yağ damlamaz. Çevreye zarar vermez.Cejn kaplinleri, plastik toz kapaklarıyla sevk edilir. Plastik koruyucu kapaklar kaplinleri, yağ kanallarına ulaşması muhtemel toz ve partiküllerden korur. Bu koruma kaplinlerin daha verimli ve uzun ömürlü olmasını sağlar.Aluminyumdan mamül toz kapakları opsiyonel olarak sunulur.

1000 Bar Kaplin Uygulama Alanları

Arama kurtarma ekipmanlarının bağlantılarında
Hidrolik tork anahtarı hortum bağlantılar
Hidrolik saplama gerdirme sistem bağlantıları
Test ekipmanları bağlantı elemanları
Arama kurtam ekipmanları hortum bağlantıları
Hidrolik kriko sistemleri hortum bağlantıları
Rulman, kasnak çektirme sistemleri hidrolik bağlantılar
Cejn Sızdırmazlık Araçları:

  • CMS: CEJN standardı 120° konik bağlantı metal-metal yüzey temas sızdırmazlık sistemi
  • T1 : Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0061)
  • T2 : Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0062)
  • T3 : Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0064)
  • T4 : Yüksek basınç Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0083)
  • W : Bakır pul (Cejn sipariş No: 09 950 4600)
