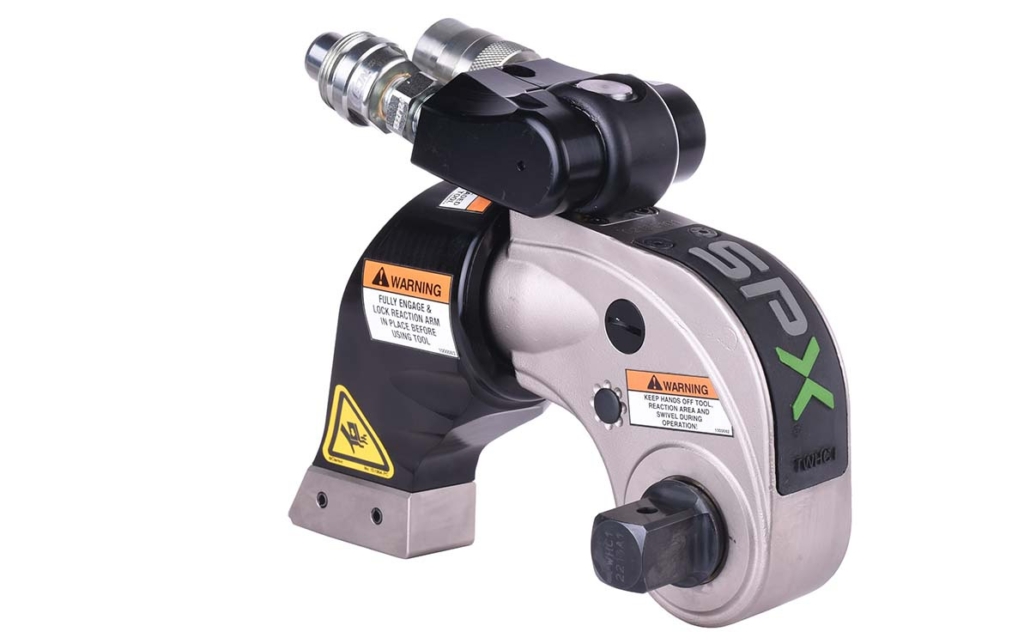

SPX Hidrolik Tork Anahtarları Lokmalı – TWHC – TWSD Serisi

[ 230 – 33.000 N.m ]

  • Torklama hassasiyeti ±%3
  • Kapasite aralığı 210 – 72.000 N.m
  • Kare sürücülü 7 farklı kapasite
  • TWHC – TWSD iki farklı model
  • 700 barda çalışan hidrolik sistem
  • 360°x180° hareketli yağ giriş bloğu
  • 360° dönebilen kilitli destek ayağı
  • Çelikten mamül tek parça gövde
  • Kare sürücü kolayca değiştirilebilir
  • Ince diş çark dişlisi kilitlenmeyi önler
  • Ağır çalışma şartlarında uzun ömürlü yapı
  • Türkiye’de servis – kalibrasyon hizmeti

Çelik Gövde Hidrolik Tork Anahtarı: SPX TWSD
SPX lokmalı hidrolik tork anahtarı ürün proğramında iki farklı model bulunur. Bu modeller TWSD ve TWHC kodlarıyla tanımlanır. TWSD modeli tek parça çelik kütükten üretilmiş olan standart tork anahtarı modelidir. Bu model hacim olarak TWCH modeline göre biraz daha büyüktür. TWSD serisinde 210 N.m ile 33.000 N.m aralığında 3 farklı model bulunur. TWSD modeli uzun yıllar dünya çapında kullanılmış, kalitesini ıspatlamış lokmalı hidrolik tork anahtarıdır.

Model Tork Aralığı Kare Sürücü Ölçüler (mm) Ağırlık
# N.m lb.ft inch L1 L2 L3 H1 R W1 W2 kg
TWSD1 210 – 1.770 155 – 1.300 3/4″ 139 170 112 145 28 33 86 2,3
TWSD11 1.780 – 14.850 1320 – 10.940 1.1/2″ 234 292 178 241 56 61 165 13,1
TWSD25 3.990 – 33.200 2.940 – 24.500 2.1/2″ 305 376 231 315 71 76 200 29,5

Yüksek Döngü Uzun Ömürlü Hidrolik Tork Anahtarı: SPX TWHC
TWHC modeli adını High Cycle özelliğinden alır. Bu seride 230 N.m ile 72.000 N.m aralığında yine yüksek dayanımlı tek parça çelikten mamül 4 farklı model bulunur. TWHC modeli en ileri tork teknolojisi ile üretilmiştir. Küçük hacim, hızlı torklama ve uzun ömür ana kriterleri baz alınarak üretilen TWHC serisi geleneksel tork teknolojisi ile üretilen hidrolik tork anahtarlarına göre 2-3 kat daha uzun ömürlü olmasını sağlar. Standart hidrolik tork anahtarlarının kullanım ömrü 30- 40 bin adet sıkma-sökme ile sınırlıdır. TWHC modeli 100.000 adet çalışma döngüsünü başarıyla tamamlamış bir modeldir.

Model Tork Aralığı Kare Sürücü Ölçüler (mm) Ağırlık
# N.m lb.ft inch A B C D E F G H I* kg
TWHC1 230 – 1.920 170 -1.415 3/4″ 132 145 28 111,5 170 39,5 67,7 86,1 M6 x 1.0 2,8
TWHC3 510 – 4.250 375 -3.140 1″ 165 173,5 36,5 129,6 197,7 53 83,7 105,1 M6 x 1.0 5,3
TWHC6 985 – 8.200 725 – 6.050 1-1/2″ 192 201,6 44 158,5 243,7 61 99,9 135,1 M8 x 1.25 8,8
TWHC50 8.630- 72.000 6360 – 53.000 2-1/2″ 404,5 356,6 88 266,5 446,6 115 192,2 258 M12 x 1.75 69
