Juwel Hidrolik Tork Anahtarı Lokmalı Tip – BL Serisi

 [ 220 – 27.000 N.m ]

  • Torklama hassasiyeti ±%2.5
  • Maksimum kapasite 27.000 N.m
  • Yekpare çelik gövde, 6 farklı model
  • Sıkma ve sökme işlemlerine uygun
  • İnce diş çark, geniş torklama açısı
  • Geniş aksesuar seçeneği ile kullanışlı
  • 360° dönebilir yağ giriş bağlantı portu
  • Her iki yöne vidalanabilen tutma kolu
  • Kilitli 360° dönen 2 adet destek ayağı
  • Fabrika kalibrasyon belgesiyle sevk edilir
  • Türkiye’de servis ve kalibrasyon desteği

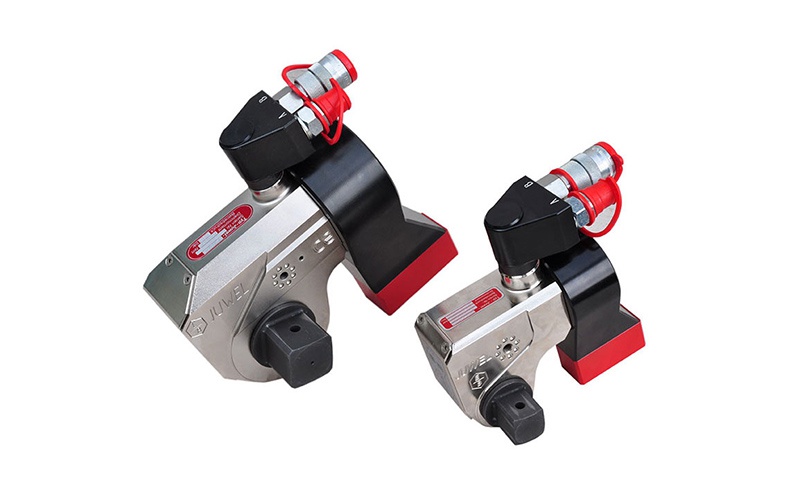

Yekpare Çelik Gövde Lokmalı Hidrolik Tork Anahtarı
Juwel BL serisi hidrolik tork anahtarı 220 N.m ile 27.000 Nm arasında6 farklı modelde sunulur. BL serisi tek parça çelik kütükten işlenmiş, dayanıklı, uzun ömürlü bir hidrolik tork anahtarıdır. Ölçüleri insan elinin kavrayabileceği en optimum ölçülerde tasarlanmıştır. Cihazın çalışma basıncı800 bar, tekrarlanibilir hassasiyeti±%3 dür. BL serisi hidrolik tork anahtarları Almanya da üretilir.

Parça Model Tork Aralığı Kare Sürücü Ağırlık Ölçüler (mm)
No No N.m inch (A) Kg B C D E F H G R
71 032 000 BL-32 220 – 3000 1″ 4.4 140 136 67 101 56 55 65 26
71 052 000 BL-52 320 – 5200 1” + 1.1/2’’ 5.4 169 150 72 116 56 65 70 32
71 082 000 BL-82 350 – 8000 1.1/2’’ 7.8 193 195 105 137 59 75 85 46
71 102 000 BL-102 440 – 10000 1.1/2’’ 7.8 193 195 105 137 59 75 85 46
71 152 000 BL-152 950 – 15200 1.1/2’’ + 2.1/2’’ 12.0 224 207 115 166.5 57 90 80 53
71 272 000 BL-272 1500 – 27000 1.1/2’’ + 2.1/2’’ 21.0 260 288 155 194 57 115 100 58

Bir Hidrolik Tork Anahtarı Klasiği
BL serisi kare sürücülü lokmalı hidrolik tork anahtarları ağır sanayi şartlarında yüksek tork değerlerinde sıkma ve sökme için tasarlanmıştır. Cihazın dayanıklılığını sağlamak için çekme mukavemeti yüksek çelik kütükten işlenmiştir. Aluminyum titanyum gövdeli cihazlara yakın ağırlıkta olması nedeniyle ağır sanayi uygulamalarında Juwel BL serisi hidrolik tork anahtarı tercih edilmektedir.

800 Bar Çalışma Basıncı
Juwel tork anahtarları 800 bar hidrolik basınçta çalışacak şekilde tasarlanmışlardır. Bu yapısal özellik, yüksek tork gücünün küçük hacimlerde elde edilmesini sağlar. Cihaz, hacim olarak küçük ve hafif olur. Juwel tork anahtarlarının mekanizması ince diş ile tasarlanmıştır. Bu tasarım, pistonun her kurs boyunda daha büyük bir açıyla torklama yapma imkanı sağlar. Bu sistem sayesinde tork anahtarları torklama sırasında kilitlenmez. Diğer markalarda istisnasız bulunan boşlama mandalına gerek kalmaz

Kullanıcıya Özel Aksesuarlar
Juwel Schraubteknik GmbH firması, Almanya’nın en eski ve köklü tork anahtarı ve dişli kutusu imalatçısıdır. BE ve BU serilerinde olduğu gibi BL serisi de geniş aksesuar seçeneklerine sahiptir. Her makine tork gücüne göre iki farklı kare sürücü ve iki farklı destek ayağı ile sevk edilir. Bu sayede kullanıcılar Juwel tork anahtarlarını erişimin zor olduğu mekanlarda kullanma olanağı elde ederler. Standart kare sürücülere ek olarak, makineye doğrudan monte edilen alyan sürücüler veya cihaza entegre lokma seçenekleri dar pozisyon alınması zor bölgelerde optimum çözümler sunar.

Hidrolik Tork Anahtarı Kalibrasyonu
Hidrotork Makine Juwel Schraubtechnik GmbH firmasının Türkiye ve Ortadoğu bölgesi için pazarlama ve servis-kalibrasyon noktasıdır. Juwel markasının bütün ürünlerine Türkiye’de Hidrotork tarafından teknik destek ve kalibrasyon hizmeti veilmektedir. Hidrotork Makina bünyesinde 12.000 N.m ye kadar elektrikli – havalı cihazlarda dinamik kalibrasyon, mekanik tork artırıcı ve hidrolik tork anahtarlarında 50.000 N.m ye kadar statik kalibrasyon desteği sağlanmaktadır. Hidrotork kalibrasyon merkezinde Norbar kalibrasyon cihazlarını kullanmaktadır.

Sevkiyat içeriği:
Hidrolik tork anahtarı gövdesi
Kısa tip destek ayağı
Uzun tip destek ayağı
Tutma kolu
Kalibrasyon Belgesi
Kullanım kılavuzu
Torklama Tablosu
Metal Taşıma Çantas
