Saplama Kıran Tork Anahtarı Somun Sıkma Shear Wrench

[ M16 – M36 – 900 – 3.500 N.m ]

  • Metrik ölçü aralığı M16 – M36
  • Imperial inç ölçü aralığı 5/8” – 1.1/2”
  • Cihaz tork kapasitesi 900 – 3.500 N.m
  • TC Bolt saplamalara uygun tasarım
  • M16 – M36 aralığında 5 farklı model
  • Shear Wrench cihazlarının tork ayarı yoktur
  • Tork hassasiyeti saplama kalitesine bağlıdır
  • Saplama öngörülen torka ulaşınca kırılır
  • Cihaz 220 V / 110 Volt seçenekli, 50 – 60 Hz
  • Döküm alüminyumdan mamül, hafif, darbesiz
  • Ergonomik, titreşimsiz, sessiz, uzun ömürlü
  • Türkiye’de yedek parça ve teknik servis desteği

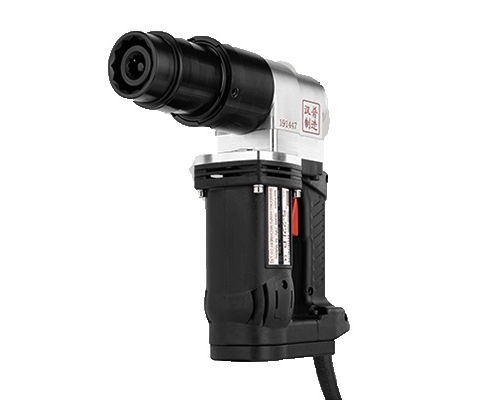

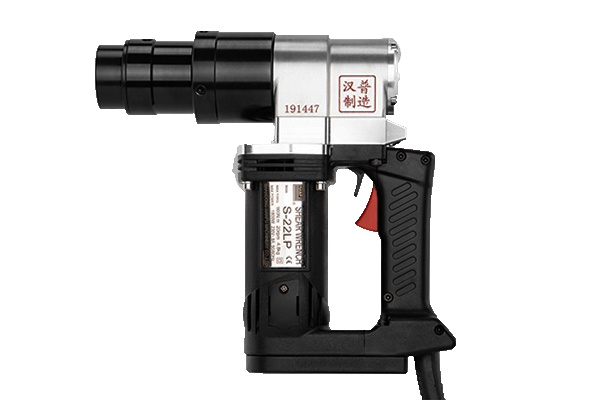

Tork Kontrollü Saplama Kıran Elektrikli Tork Anahtarı

Shear Wrench, elektrikli tork anahtarları tork kontrollü saplama olarak tanımlanan (TC Bolt) civataların sıkılması işlemleri için tasarlanmıştır. Somun kıran bu cihazların maksimum kapasite olarak bir tork değeri vardır. Bildiğimiz diğer tork anahtarları gibi seçim yapılabilecek tork ayarı yoktur. Tork ayarını saplama kuyruğunun kırılma noktası belirler. TC saplamalar kullanılacak projenin öngerilim kuvvetini karşılayacak şekilde üretilir. Vidalama işlemi sırasında planlanan öngerilme tork kuvvetine ulaştığında saplamanın kuyruğu kırılır ve vidalama işlemi bu şekilde torkunda tamamlanmış olur. Kendinden tork kontrollü civatalar Türkiye’de ilk kez Çanakkale 1915 köprüsünün inşaatından kullanılmıştır. Ancak buradaki civatalar Kore’de üretilmiştir. İstanbul’da Ataşehirde inşaa edilmekte olan Merkez Bankası inşaatında ise kullanılacak kendinden torklu civatalar Türkiye’de Şa-Ra cıvata tarafından üretilmiştir.

Elektrikli Shear Wrench Seçim Tablosu
Model Kodu Birim S-22 S-24 S-30 S-30G S-36G
Saplama Çapı metrik M16 – M20 – M22 M16-M20-M22-M24 M24 – M27 – M30 M24 – M27 – M30 M30 – M33 – M36
Saplama Çapı Inç 5/8″-3/4″-7/8″ 5/8″-3/4″-7/8″-1″ 1″ – 1.1/8″ 1″ – 1.1/8″ 1.1/4″-1.3/8″-1.1/2″
Lokma Ölçüsü mm 24 -30 -32 24 -30 -32 -36 36 – 41 – 46 36 – 41 – 46 46 -50 -55
Tork Kapasitesi N.m 900 1200 2100 2500 3500
Boşta Dönüş Hızı d/d 20 9 6 5 2,5
Motor Gücü W 1800 1800 1800 2800 2800
Amper Amp 8 8 8 12 12
Cihaz Ağırlığı kg 5 5,5 6,6 8,7 12,5

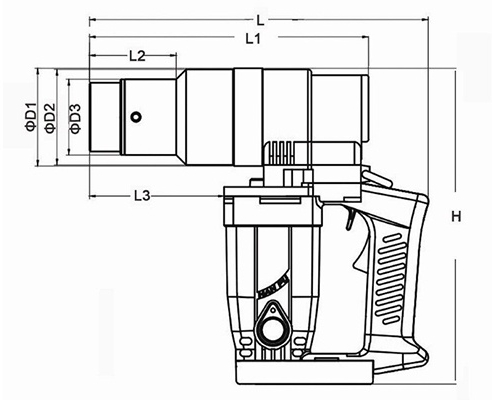

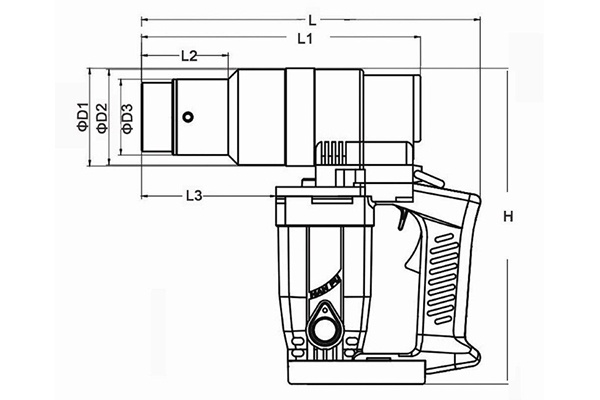

Cihaz Boyu (E) mm 247 250 256 256 287
Cihaz Uzunluğu (D) mm 245 277 287 287 355

TC Bolt Saplama Kıran Tork Anahtarı Avantajları
Elektrikli tork anahtarı kalibrasyon istemez.
Sıkılan civataların tork değerinin kontrol edilmesine gerek kalmaz
Vidalama işlemindeki tork ayarını saplamanın kırılması belirler.
Her cihaz üç farklı metrik ölçüyü karşılar. Her ölçü için iç ve dış lokma bulunur
İç lokma 12 köşeli saplama kuyruğunu, dış lokma somunu tutar.
İç lokma saplamayı tutar ve dönmesini engeller.

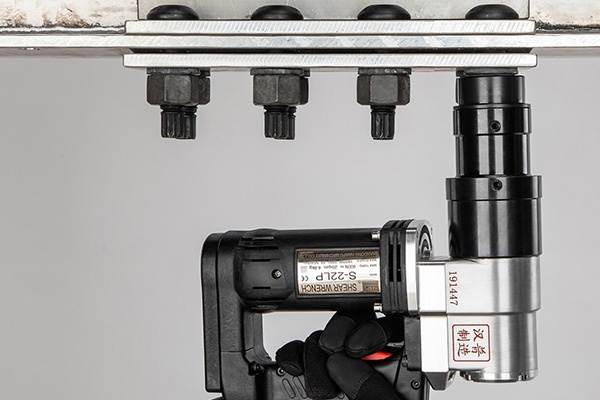

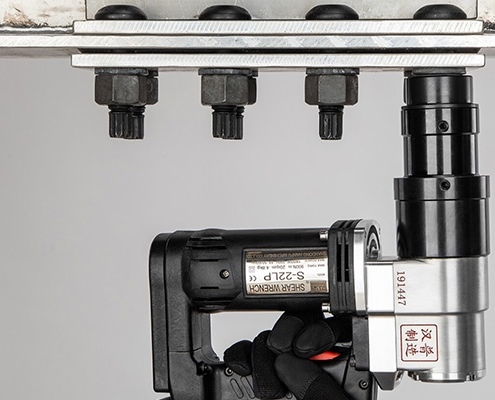

Cihaz saplamanın ucundeki 12 köşeli kuyruktan destek alır.
Darbeli olarak çalışmaz. Titreşimsiz çalışır. Kullanıcıyı yormaz.
Cihaz ağır yüke maruz kalmadığı için çok az bakım ister.ü

Shear Wrench Nasıl Çalışır?

Shear Wrench elektrikli somun sıkma makinaları öngerme kontrollu saplamaların sıkılmasında kullanılır. Bu saplamalar her projeye özel olarak üretilir ve saplamanın kırılma noktası istenilen öngerme değerine göre ayarlanır. Uygulamada nihayi tork değerini cihaz değil, saplamanır kırılma noktası belirler.

Shear wrench elektrikli tork anahtarı her saplama ve somun ölçüsü için özel lokmaya sahiptir. Bu lokma, iç ve dış olmak üzere iki parçadan oluşur.

Dış lokma saplamayı sıkan somunu tutar. İç lokma ise saplanın öngerme değerine ulaştığında kırılacak olan kuyruğunu kavrar. 12 köşeli olarak üretilen kuyruk aynı zamanda cihaza destek ayağı vazifesi görür ve saplamanın dönmesini engeller. Cihazların somun sıkma kapasiteleri saplama kuyruğunun kırılma noktasının üzerindedir.
