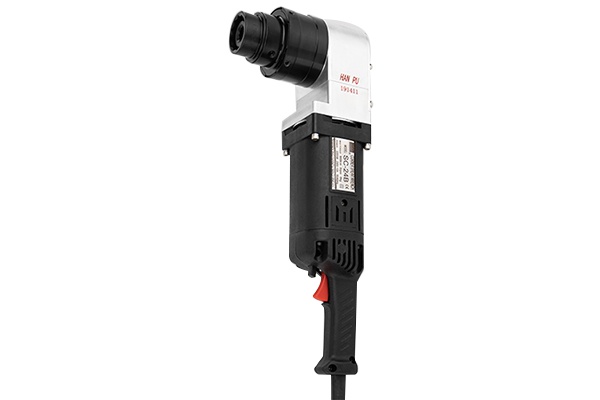

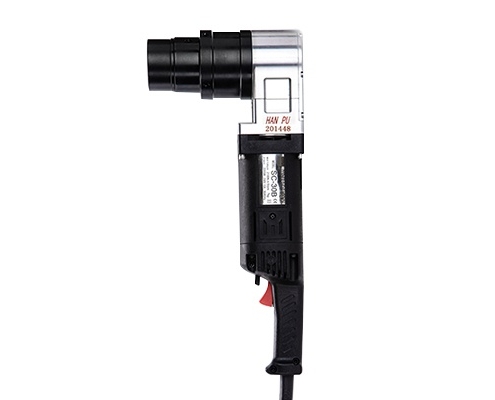

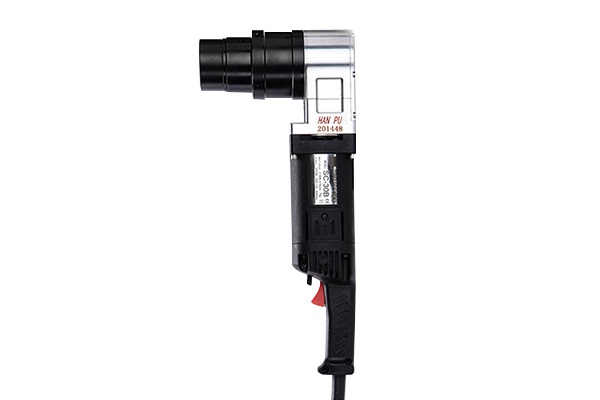

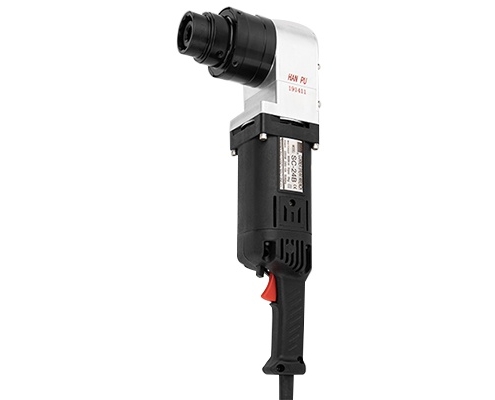

Saplama Kıran Tork Anahtarı Köşe Tip Shear Wrench

[ M16 – M30 – 900 – 2.100 N.m ]

  • Metric ölçü aralığı M16 – M30
  • Imperial inç ölçü aralığı 5/8” – 1.1/8”
  • Cihaz tork kapasitesi 900 – 2.100 N.m
  • TC Bolt saplamalara uygun tasarım
  • M16 – M30 aralığında 2 farklı model
  • Shear Wrench cihazlarının tork ayarı yoktur
  • Tork hassasiyeti saplama kalitesine bağlıdır
  • Saplama öngörülen torka ulaşınca kırılır
  • Cihaz 220 V / 110 Volt seçenekli, 50 – 60 Hz
  • Döküm alüminyumdan mamül, hafif, darbesiz
  • Ergonomik, titreşimsiz, sessiz, uzun ömürlü
  • Türkiye’de yedek parça ve teknik servis desteği

Saplama Kıran Açılı Somun Sıkma Shear Wrench

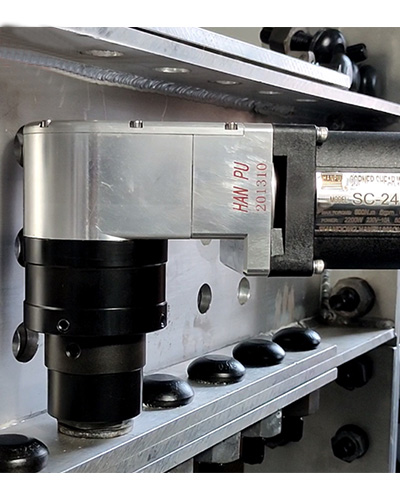

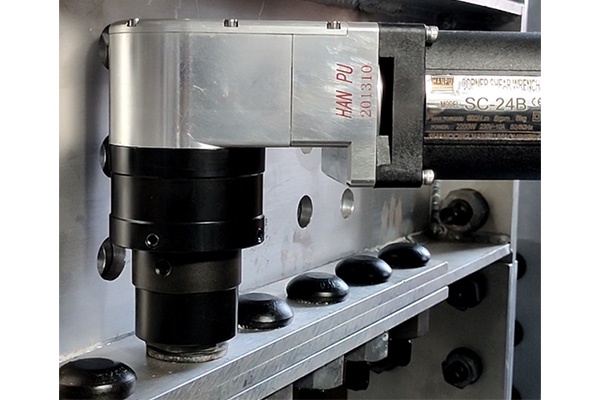

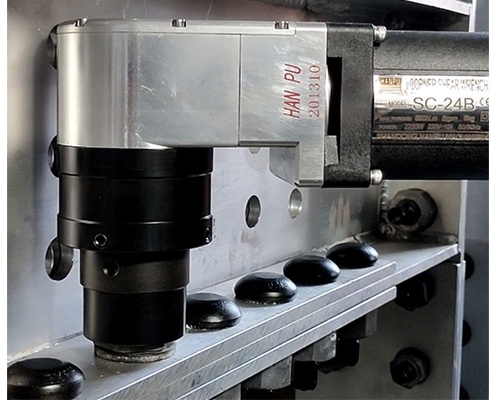

Shear Wrench, elektrikli somun somun sıkma makinaları, tork kontrollü saplama olarak tanımlanan (TC Bolt) civataların sıkılması işlemleri için tasarlanmıştır. Saplama ucunu kıran bu cihazların maksimum kapasite olarak bir tork değeri vardır. Bildiğimiz diğer tork anahtarları gibi seçim yapılabilecek tork ayarı yoktur. Tork ayarını saplama kuyruğunun kırılma noktası belirler. TC saplamalar kullanılacak projenin ön gerilim kuvvetini karşılayacak şekilde üretilir. Vidalama işlemi sırasında planlanan öngerilme tansiyonuna ulaşıldığında saplamanın kuyruğu kırılır ve vidalama işlemi bu şekilde torkunda tamamlanmış olur. Açılı tip modeller özellikle iki kiriş arasında kalan dar bölgelerde kullanılır.

Açılı Somun Sıkma Shear Wrench Seçim Tablosu

Model Kodu Birim SC-24B SC-30B
Saplama Çapı metrik M16 – M20 -M22 – M24 M27 –  M30
Saplama Çapı Inç 5/8″-3/4″-7/8″ – 1″ 1.1/8″
Lokma Ölçüsü mm 24 – 30 – 32 – 36 41 – 46
Tork Kapasitesi N.m 900 2100
Boşta Dönüş Hızı d/d 12 6
Motor Gücü W 2200 2200
Amper Amp 10 10
Cihaz Ağırlığı kg 6 7
Cihaz Boyu (E) mm 170 207

TC Bolt Saplama Kıran Tork Anahtarı Avantajları

  • Elektrikli tork anahtarı kalibrasyon istemez.
  • Sıkılan civataların tork değerinin kontrol edilmesine gerek kalmaz
  • Vidalama işlemindeki tork ayarını saplamanın kırılması belirler.
  • Her cihaz üç farklı metrik ölçüyü karşılar. Her ölçü için iç ve dış lokma bulunur
  • İç lokma 12 köşeli saplama kuyruğunu, dış lokma somunu tutar.
  • İç lokma saplamayı tutar ve dönmesini engeller.
  • Cihaz saplamanın ucundeki 12 köşeli kuyruktan destek alır.
  • Darbeli olarak çalışmaz. Titreşimsiz çalışır. Kullanıcıyı yormaz.
  • Cihaz ağır yüke maruz kalmadığı için çok az bakım ister.

Shear Wrench Nasıl Çalışır?

Shear Wrench elektrikli somun sıkma makinaları öngerme kontrollü saplamaların sıkılmasında kullanılır. Bu saplamalar her projeye özel olarak üretilir ve saplamanın kırılma noktası istenilen öngerme değerine göre ayarlanır. Uygulamada nihayi tork değerini cihaz değil, saplamanır kırılma noktası belirler.

Shear wrench elektrikli tork anahtarı her saplama ve somun ölçüsü için özel lokmaya sahiptir. Bu lokma, iç ve dış olmak üzere iki parçadan oluşur.

Dış lokma saplamayı sıkan somunu tutar. İç lokma ise saplanın öngerme değerine ulaştığında kırılacak olan kuyruğunu kavrar. 12 köşeli olarak üretilen kuyruk aynı zamanda cihaza destek ayağı vazifesi görür ve saplamanın dönmesini engeller. Cihazların somun sıkma kapasiteleri saplama kuyruğunun kırılma noktasının üzerindedir.

Türkiye’de Shear Wrench Teknik Servis Desteği

Hidrotork , satışını yapmış olduğu, Hanputools, Tone, Shanghai Huxiao, Weihai Rico marka elektrikli somun sıkma cihazlarına teknik servis desteği sağlamaktadır. Gerekli olan yedek parçalar stoklarda mevcuttur.
