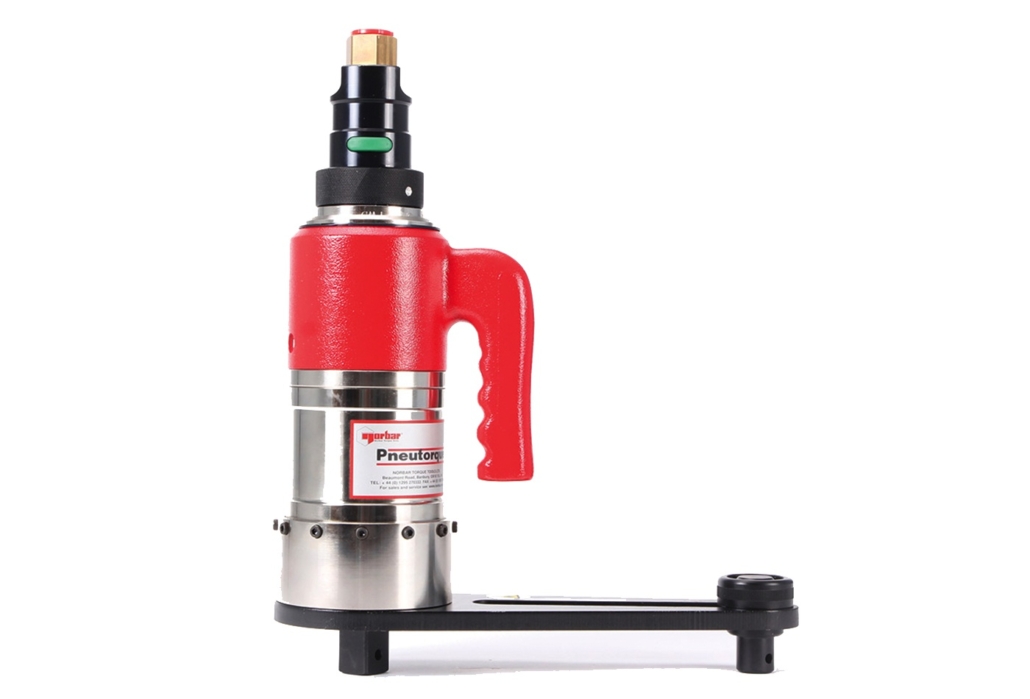

Norbar Standart Seri Havalı Tork Artırıcılar

[ 160 – 3400 Nm ]

Norbar Standart Seri Havalı Tork Yükselticiler

  • Torklama hassasiyeti ±%5
  • 160 – 3400 N.m aralığında 21 model
  • Sıkma ve sökme yönünde kullanılabilir
  • Tek veya çift hızlı şanzımanlı olarak sunulur
  • Boşta dönüş hız aralığı 5 – 150 devir / dakika
  • Darbesiz çalışır, 360° dönerek vidalama yapar
  • Tork sensörü ve açı ölçüm cihazı ile kullanılabilir
  • Sürgülü tip destek  standart ayağı ile sevk edilir
  • Özel uygulamalar için farklı destek ayağı üretilir
  • Sıkma yönünde kalibrasyon belgesi mevcuttur
  • Her türlü endüstriyel torklama işlemine uygundur
  • Türkiye’de garanti servis ve yedek parça hizmeti

Havalı Tork Artırıcı da 40 Yıllık Norbar Deneyimi
Havalı tork artırıcılar, giriş kuvvetini basınçlı havadan alan tork yükseltici şanzımanlardır. Basınçlı havanın tahrik ettiği hava motoru tork yükseltici şanzımanı hareketlendirir ve giriş kuvvetini yüksek aktarım oranlarıyla artırır.

Norbar havalı tork çoğaltıcılarınının üstün teknolojisinin arkasında 40 yıllık üretim, uygulama deneyimi yatmaktadır. Hafif ve ağır endüstrinin her alanında kullanılan bu cihazlar, yüksek tork uygulamaların ekonomik ve hızlı bir şekilde çözen cihazlardır.

Havalı tork çoğaltıcılar aşağıdaki teknik özelliklerde sunulmaktadır:

**** Tek Hızlı: Bu modeller tek kademeden oluşur ve düşük devirlerde torklama yapar.
*.AUT Çift Hızlı Otomatik : Çift kademeli şanzımandan oluşur. Kademeler arasında otomatik geçiş yapar.
*.MTS Çift Hızlı El Kumandalı : Şanzıman çift kademelidir. Ancak geçişler kullanıcı tarafından sağlanır.
Tek Hızlı Havalı Artırıcılar : Maksimum Kapasite 3.400 Nm

Cihaz tek hızlı olarak çalışır. Boşta maksimum dönme hızı 30 devir/dakikadır

Parça Tork Aralığı Sürücü Devir Hızı Ağırlık Ölçüler (mm)
No. N.m Lbf.ft Inch d/d rpm Kg H L R2 min. R2 max
16031 160 – 680 120 – 500 3/4” 30 10.6 350 303 83 216
16011 160 – 680 120 – 500 1” 30 10.6 350 303 83 216
16098 270 – 1.200 200 – 900 3/4” 15 11.1 350 303 83 216
16097 270 – 1.200 200 – 900 1’’ 15 11.1 350 303 83 216
16013 515 – 1.700 380 – 1.250 1’’ 9 11.1 350 303 83 216
16015 880 – 3.400 650 – 2.500 1’’ 5 14 393 355 86 263
16017 880 – 3.400 650 – 2.500 1.1/2” 5 14 395 355 86 263

Çift Hızlı – Otomotik Hız Ayarlı  : Maksimum Kapasite 3.400 Nm

AUT modelinde birinci ve ikinci vites arasındaki geçişler otomatik gerçekleşir. Boşta maksimum dönme hızı 150 devir/dakikadır

Parça Tork Aralığı Sürücü Devir Hızı Ağırlık Ölçüler (mm)
No. N.m Lbf.ft Inch d/d rpm Kg H L R2 min. R2 max
16031.AUT 160 – 680 120 – 500 3/4” 150 14.1 419 303 83 216
16011.AUT 160 – 680 120 – 500 1” 150 14.1 419 303 83 216
16098.AUT 400 – 1.200 295 – 900 3/4” 75 14.6 419 303 83 216
16097.AUT 400 – 1.200 295 – 900 1’’ 75 14.6 419 303 83 216
16013.AUT 700 – 1.700 516 – 1.250 1’’ 45 14.6 419 303 83 216
16015.AUT 880 – 3.400 650 – 2.500 1’’ 25 17.5 462 355 86 263
16017.AUT 880 – 3.400 650 – 2.500 1.1/2” 25 17.5 464 355 86 263

Çift Hızlı –  El Kumandalı:Maksimum Kapasite 3.400 Nm

MTS modelinde birinci ve ikinci vites geçişleri el ile yapılır. Boşta maksimum dönme hızı 150 devir/dakikadır

Parça Tork Aralığı Sürücü Devir Hızı Ağırlık Ölçüler (mm)
No. N.m Lbf.ft Inch d/d rpm Kg H L R2 min. R2 max
16031.MTS 160 – 680 120 – 500 3/4” 150 14.1 419 303 83 216
16011.MTS 160 – 680 120 – 500 1” 150 14.1 419 303 83 216
16098.MTS 400 – 1.200 295 – 900 3/4” 75 14.6 419 303 83 216
16097.MTS 400 – 1.200 295 – 900 1’’ 75 14.6 419 303 83 216
16013.MTS 700 – 1.700 516 – 1.250 1’’ 45 14.6 419 303 83 216
16015.MTS 880 – 3.400 650 – 2.500 1’’ 25 17.5 462 355 86 263
16017.MTS 880 – 3.400 650 – 2.500 1.1/2” 25 17.5 464 355 86 263
