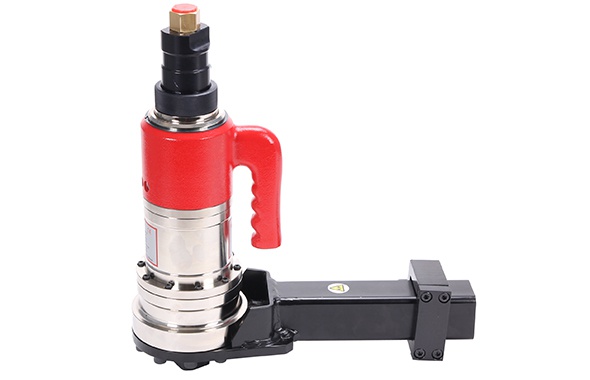

Norbar Ağır İş Havalı Tork Artırıcılar

[ 1700 – 20.000 Nm ]

  • Torklama hassasiyeti ±%5
  • 1.762 – 20.000 Nm aralığında 8 model
  • Sıkma ve sökme yönünde kullanılabilir
  • Tek veya çift hızlı şanzımanlı olarak sunulur
  • Boşta dönüş hız aralığı 1.2 – 12.5 devir / dakika
  • Darbesiz çalışır, 360° dönerek vidalama yapar
  • Tork sensörü ve açı ölçüm cihazı ile kullanılabilir
  • Uygulamaya özel destek ayağı ile sevk edilir
  • Özel uygulamalar için farklı destek ayağı üretilir
  • Sıkma yönünde kalibrasyon belgesi mevcuttur
  • Endüstriyel torklama, valf test işlemlerinde kullanılır
  • Türkiye’de garanti servis ve yedek parça hizmeti

Tork Uygulamasında Yüksek Kuvvetler: 20.000 N.m
Havalı tork artırıcılar, giriş kuvvetini basınçlı havadan alan tork yükseltici şanzımanlardır. Basınçlı havanın tahrik ettiği hava motoru tork yükseltici şanzımanı hareketlendirir ve giriş kuvvetini yüksek aktarım oranlarıyla artırır. Norbar ağır iş havalı tork artırıcılar 20.000 N.m tork kuvvetine ulaşmaktadır. Bu ekipmanlar söz konusu kuvvet ile hem sıkma hem de sökme yönünde kullanılabilmektedir.

Havalı tork çoğaltıcılar aşağıdaki teknik özelliklerde sunulmaktadır:

**** Tek Hızlı: Bu modeller tek kademeden oluşur ve düşük devirlerde torklama yapar.
*.AUT Çift Hızlı Otomatik : Çift kademeli şanzımandan oluşur. Kademeler arasında otomatik geçiş yapar.
*.MTS Çift Hızlı El Kumandalı : Şanzıman çift kademelidir. Ancak geçişler kullanıcı tarafından sağlanır.
Tek Hızlı Havalı Artırıcılar : Maksimum Kapasite 20.000 Nm

Cihaz tek hızlı olarak çalışır. Boşta maksimum dönme hızı 30 devir/dakikadır.

Parça Tork Aralığı Sürücü Devir Hızı Ağırlık Ölçüler (mm)
No. N.m Lbf.ft Inch d/d rpm Kg H L R2 min. R2 max
16066 1.762 – 6.000 1.300 – 4.500 1.1/2” 2.5 19.7 423 423 150 331
16072 2.710 – 9.500 2.000 – 7.000 1.1/2” 1.8 24.4 418 448 175 351
16046 4.400 – 20.000 3.250 – 14.700 2.1/2” 1.2 38.6 425 609 320 500

Çift Hızlı – Otomotik Hız Ayarlı  : Maksimum Kapasite 20.000 Nm

AUT modelinde birinci ve ikinci vites arasındaki geçişler otomatik gerçekleşir. Boşta maksimum dönme hızı 150 devir/dakikadır.

Parça Tork Aralığı Sürücü Devir Hızı Ağırlık Ölçüler (mm)
No. N.m Lbf.ft Inch d/d rpm Kg H L R2 min. R2 max
16066.AUT 2.200 – 6.000 1.622 – 4.500 1.1/2” 12.5 23.2 492 423 150 331
16072.AUT 3.100 – 9.500 2.286 – 7.000 1.1/2” 9 27.9 487 448 175 351

Çift Hızlı –  El Kumandalı:Maksimum Kapasite 20.000 Nm

MTS modelinde birinci ve ikinci vites geçişleri el ile yapılır. Boşta maksimum dönme hızı 150 devir/dakikadır.

Parça Tork Aralığı Sürücü Devir Hızı Ağırlık Ölçüler (mm)
No. N.m Lbf.ft Inch d/d rpm Kg H L R2 min. R2 max
16066.MTS 1.762 – 6.000 1.300 – 4.500 1.1/2” 12.5 23.2 509 423 150 331
16072.MTS 2.710 – 9.500 2.000 – 7.000 1.1/2” 9 27.9 504 448 175 351
16046.MTS 4.400 – 20.000 3.250 – 14.700 2.1/2” 6 42.1 581 609 320 500
