Norbar Dijital Havalı Tork Anahtarları

[100-2000 Nm]

  • ± %2 hassasiyetli havalı tork anahtarları
  • 100 ile 2.000 N.m arasında 7 farklı model
  • Saniyede 19 litre hava tüketimi, 6.3 barda çalışır
  • Dakikada maksimum 224 rpm’e kadar dönüş hızı
  • İki hava motoru ile donatılmıştır. Hızlı torklama yapar
  • Öngörülen tork değerine ulaşınca otomatik durur
  • Darbesiz, sessiz, çalışma gürültüsü 85 db (A)’dir
  • 52 vm 72mm çaplı dişli kutusuyla dar bölgelere ideal
  • Destek ayağı ile titreşimsiz yumuşak torklama
  • Tek bir düğme ile sıkma ve sökme yönüne geçiş
  • Tutma kolu ve destek ayağı tork tepmelerini önler
  • Teknik servis imkanı

Havalı Tork Anahtarında Yüksek Hassasiyet ±%2
Norbar harici kontrollü havalı tork anahtarları tork sensörüyle (transducer) ile donatılmıştır. Bu cihazlar da dahili elektronik donanımlı BIC seri ile aynı özelliklere sahiptir. Torklama hassasiyeti bu BEC serisinde de ±%2’dir. Harici kontrol ünitesi tork işlemlerine daha fazla özellik kazandırır.

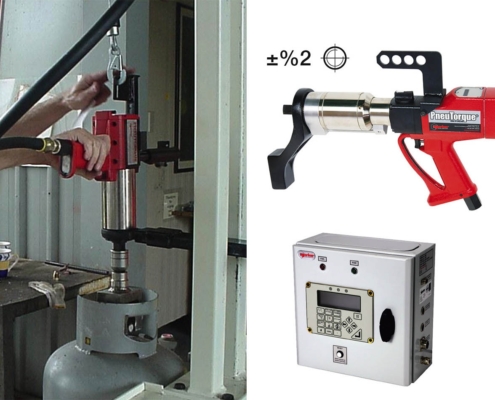

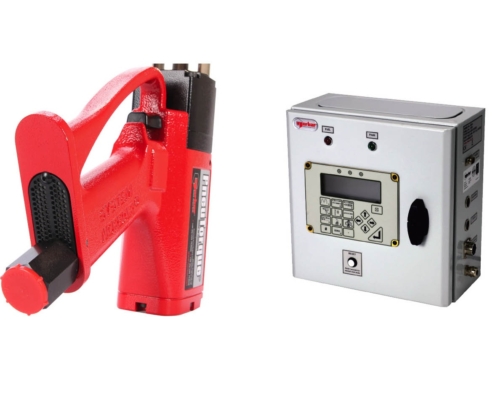

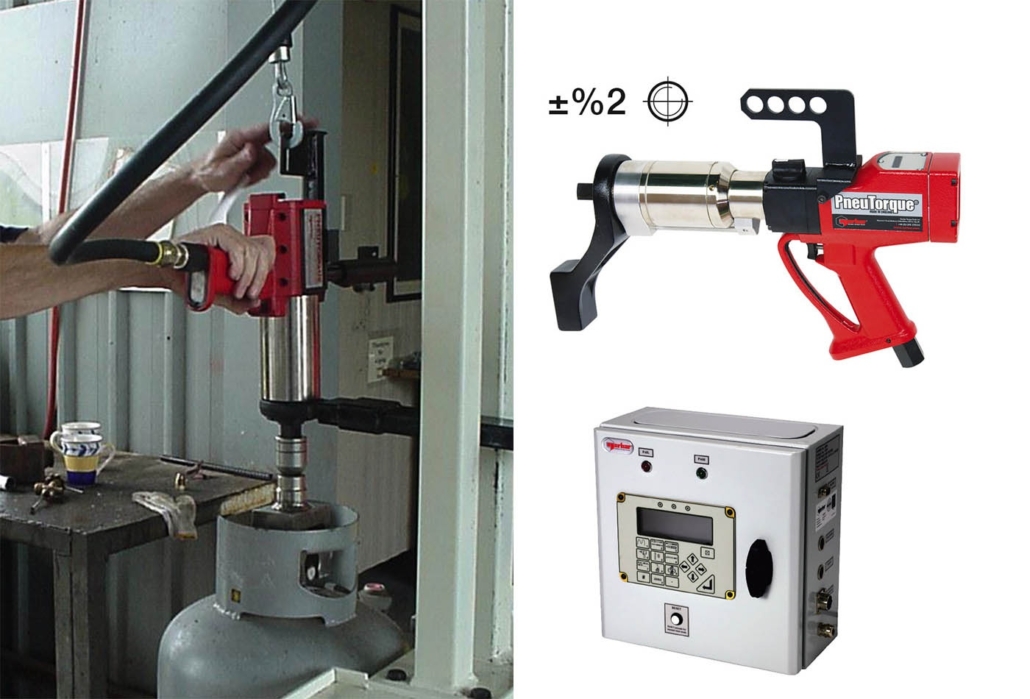

Harici Kontrollü Dijital Havalı Tork Anahtarları

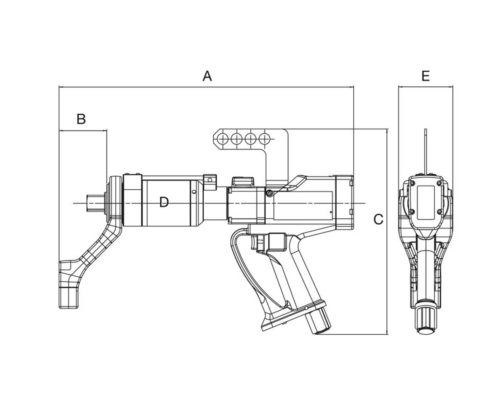

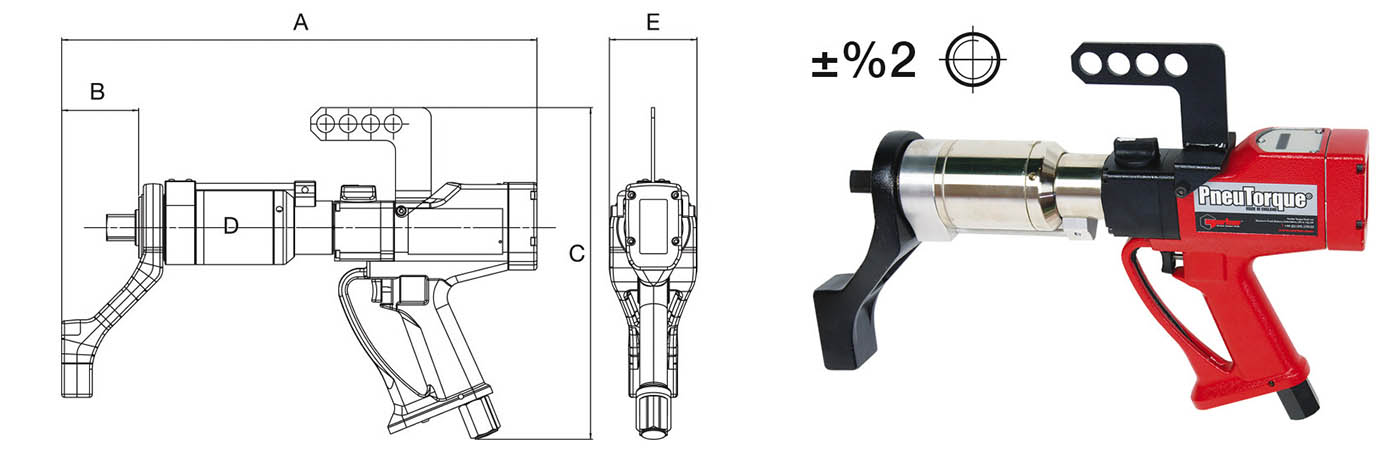

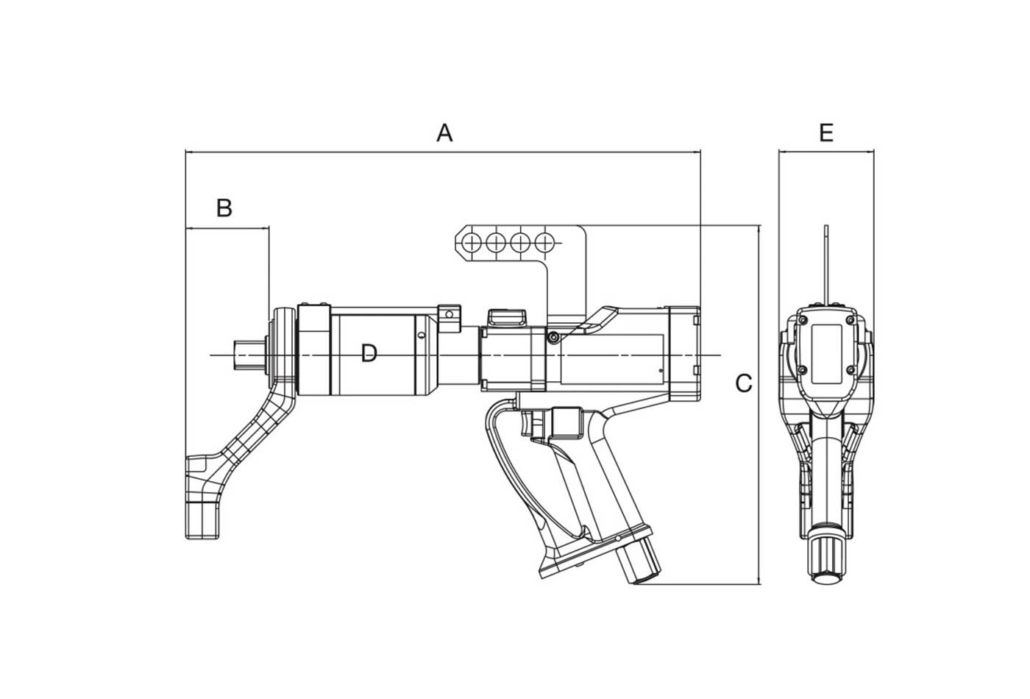

Parça Kapasite Kare Sürücü Devir Hızı Ağırlık A B C D E
No N.m lbf.ft inç d/d rpm Kg mm mm mm mm mm
18120.B06 100 – 500 74 – 370 3/4” 224 5.7 434 60 324 52 82
18121.B06 160 – 800 118 – 590 3/4” 148 5.7 434 60 324 52 82
18122.B06 200 – 1.000 147 – 738 3/4” 122 8.1 465 75 324 72 85.7
18123.B08 270 – 1.350 200 – 1.000 1’’ 86 8.1 465 75 324 72 85.7
18124.B08 400 – 2.000 295 – 1.475 1’’ 58 8.5 498 75 324 72 85.7
Tork + Açı Kontrollü Dijital Havalı Tork Anahtarları
18136.B06 100 – 500 74 – 370 3/4” 224 5.7 434 60 324 52 82
18138.B08 270 – 1.350 200 – 1.000 1’’ 86 8.1 465 75 324 72 85.7

Havalı tork anahtarına entegre edilen silindirik tip (annular) tork sensörü istenilen tork değerine ulaştığında kontrol ünitesine tork erişim sinyalini gönderir. Tork kontrol ünitesi öngörülen tork değerini kayıt eder ve torklama işlemini durdurur. Yapılan her torklama işlemi kayıt altına alınır. Raporlama için cihazda yapılan işlemlere ait bir veri tabanı oluşur.

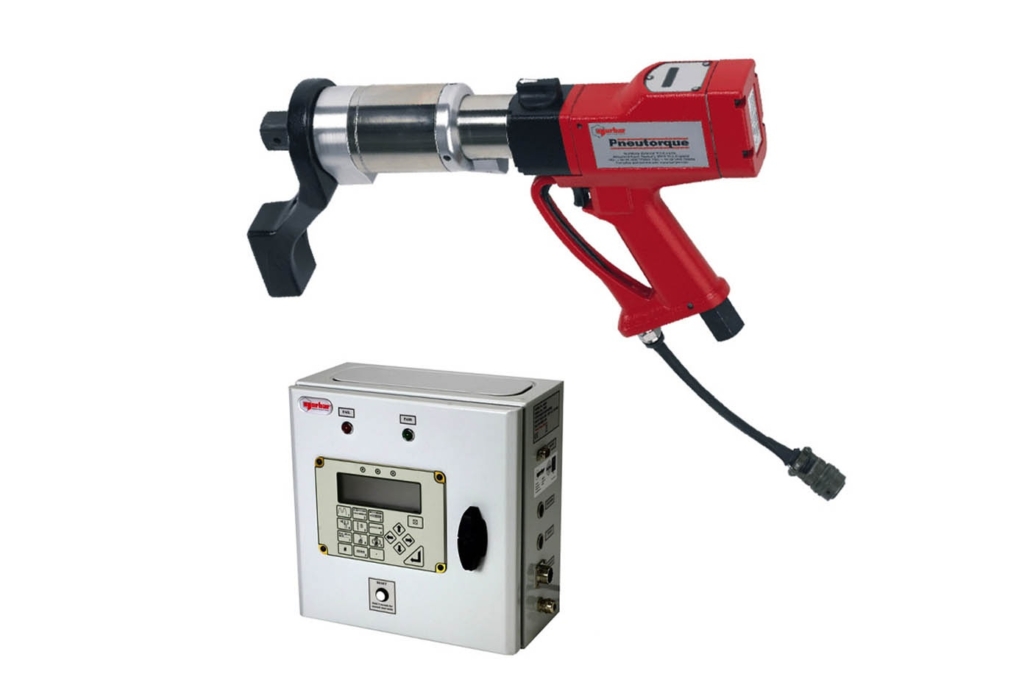

Harici kontrollü havalı tork anahtarları daha özel ve hassas tork uygulamaları için tasarlanmıştır. Harici kontrol ünitesi havalı tork anahtarının yürüttüğü bütün operasyonları yönetir. Torklama ortam ve şartlarına göre tork artırcının özel olarak programlanmasına olanak sağlar.

Harici kontrol ünitesi şu avantajları sunar.

  • Tork işlemlerinin kayıt altına alınması
  • Tork işlemlerinin raporlanabilmesi
  • Uygulanan tork değeri LED ekranda gösterilir
  • Sarı/Kırmızı ışık az ya da fazla torklamayı gösterir
  • Yeşil ışık doğru torklamayı gösterir
  • Programlanabilir 12 set tork değeri girilebilir
  • Doğru torklamada Shut-Off özelliği devreye girer
  • Bilgisayar ya da yazıcıya veri çıkışı sağlar
  • 60254 model kontrol ünitesinde dahili yazıcı vardır
  • Özel uygulamalar için kontol ünitesi geliştirilebilir

Tork Sensörü (Annular Transducer)
Norbar’ın PTM serisi havalı tork anahtarları tork kontrolünü maksimum seviyede sağlayan tork sensörleriyle(transducer) donatılmıştır. Uygulanan tork gücünü yerinde ölçen elektronik tork sensörlü havalı tork artırıcıları bu sektör için devrim niteliğindedir. Bu cihazlar, hiçbir tork anahtarının ulaşamadığı ±%2 torklama hassasiyetine erişirler. Bu değer tekrarlanabilir hassasiyet olarak tanımlanmaktadır. Bu tanım aynı ortam ve şartlarda yapılan torklama işlemlerindeki sapmaların ±%2 seviyesinde kalacağını ifade eder.

Uygulanan Gerçek Tork Değerinin Ölçümü
Silindirik tip tork sensörü (Transducer), cihazın tork kuvvetini ürettiği çıkış noktasında, destek ayağı ile dişli kutusu arasına yerleştirilmiştir. Cihaza entegre tork sensörü (transducer), saplamalara uygulanan gerçek tork değerini ölçmekte ve istenilen değere ulaşıldığında tork anahtarının hava girişin kapatmak suretiyle işlemi durdurmaktadır. Elektronik donanımlıhavalı tork anahtarlarında saplamaya uygulanan gerçek kuvvet ölçülmektedir. Buradaki ±%2 gibi tork hassasiyeti hiçbir tork cihazında yoktur.

Tork Erişim Uyarısı
Elektronik donanımlı havalı tork anahtarlarında seçilen tork değeri harici kontrol cihazına girilir. Cihaz üzerinde bulunan LED panelde ise torklama sırasında uygulanan kuvvet ± %2 hassasiyet ile görüntülenir. Torklama işlemi bittiğinde gösterge panelinde ±%2 sapma ile seçilen değere uygulanan gerçek tork değeri görülür. Torklama işlemine ait veriler aynı zamanda kontrol ünitesinde kayıt altına alınır.

Darbesiz Titreşimsiz Torklama
Havalı tork anahtarları sessiz çalışırlar. Çalışma gürültüsü 85 dB (A) değerinin altındadır. Torklama işlemi son derece yumuşak ve titreşimsiz gerçekleşir. Bu iki özellik havalı tork anahtarını kullanışlı ve ergonomik bir ekipman haline getirir. Havalı tork artırıcılar iş güvenliğini maksimum seviyede karşılar. Operatörün çabuk yorulmasını önler. Sessiz çalışmalarıyla ortamının konforunu gürütüsüyle bozmazlar.

Tork İşlemlerini Kayıt Altına Alma ve Raporlama
Norbar PTM serisi havalı tork anahtarları çift hava motoruyla donatılmışlardır. Çift hava motoru bu cihazların daha hızlı ve güvenli çalışmalarını sağlar. Torklama gücü maksimum 500 Nm. olan PTM52-500 modelinin boşta dönüş hızı dakida 224 devirdir. Bu hız tork tork gücü arttıkça düşmektedir. Transducer elektronik donanımlı havalı tork anahtarlarının en yüksek kapasiteli olan PTM72-2000BEC modelinde yüksüz dönüşü 58 devir dakikadır. Bu hız, tork özellikli hiçbir tork ekipmanında yoktur. Hassas torklama ve hızlı torklamanın ve tork işlemlerinin kayıt altına alınıp rapor edilmesinin gerekli olduğu seri üretim işlemlerinde elektronik donanımlı harici kontrollu havalı tork anahtarları en iyi çözümdür.

Hava Tüketimi Saniyede 19 Litre
Havalı tork anahtarları ürettikleri tork kuvvetini basınçlı havadan alırlar. Basınçlı hava, cihazın içindeki hava motorunu tahrik ederek dönme kuvveti üretir. Üretilen bu kuvvet dişli kutusuna aktarılır. İki veya üç planet dişli sisteminden oluşan dişli kutusu girişteki dönme kuvvetini yüksek tork değerlerine ulaştırır. Havalı tork artırıcı olarak da adlandırılan bu cihazların hava tüketimi saniyede19 litredir. Hava tehsisatının güçlü ve hava tankının büyük olması bu cihazlarlasağlıklı çalışmak için gereklidir. Dahili veya harici tork kontrollü BIC ve BEC tip havalı tork anahtarlarında tork değeri için hava basınç ayarı yapmaya gerek yoktur. Tork kontrolü elektronik donanımlar tarafından gerçekleşmektedir.

Sevkiyat İçeriği;

  • Havalı tork anahtarı
  • Yedek Kare sürücü
  • Kalibrasyon Belgesi
  • Kullanım klavuzu
  • Hava şartlandırıcısı opsiyonel olarak sunulur
