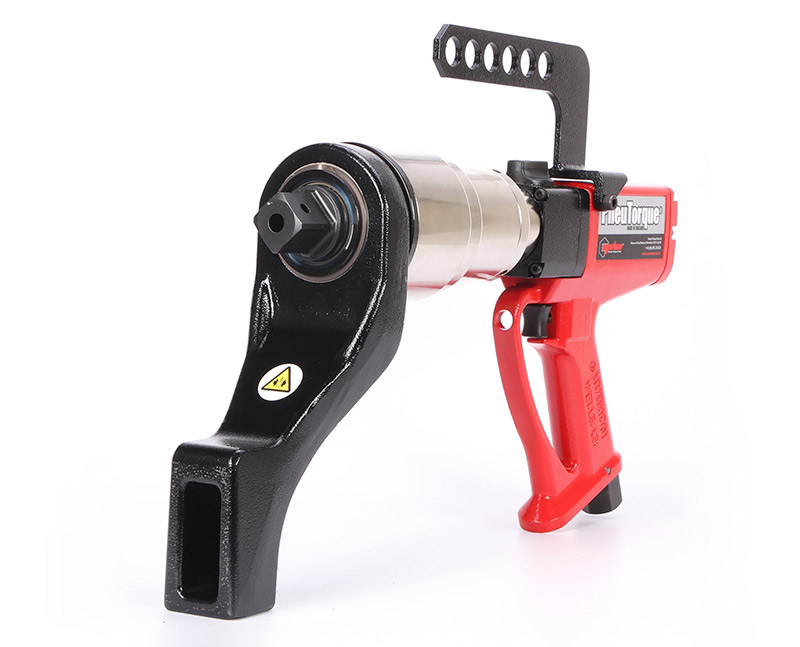

Norbar Dahili Kontrollü Dijital Havalı Tork Anahtarları

[100-2000 Nm]

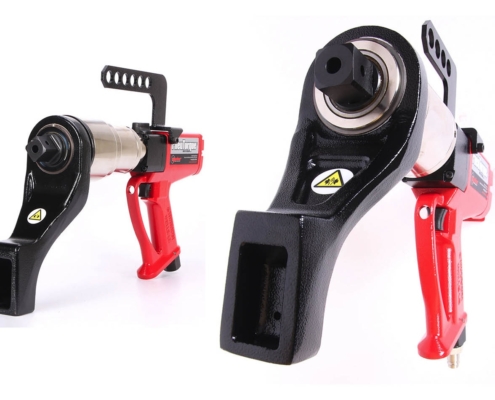

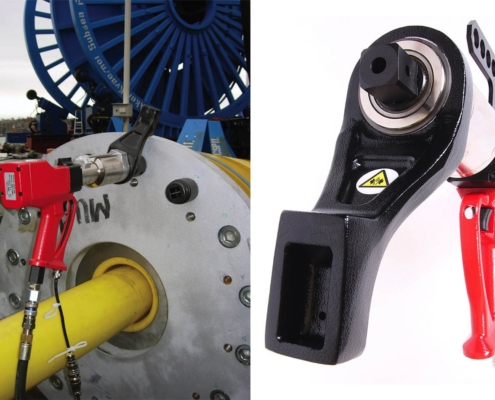

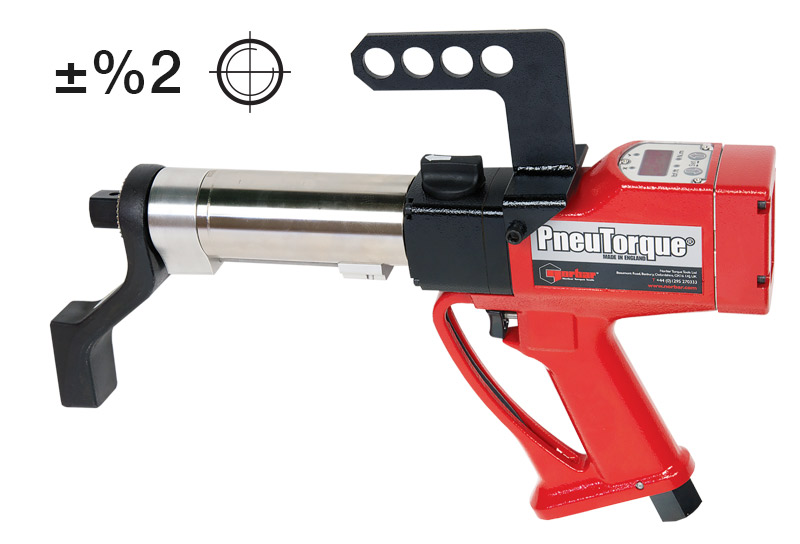

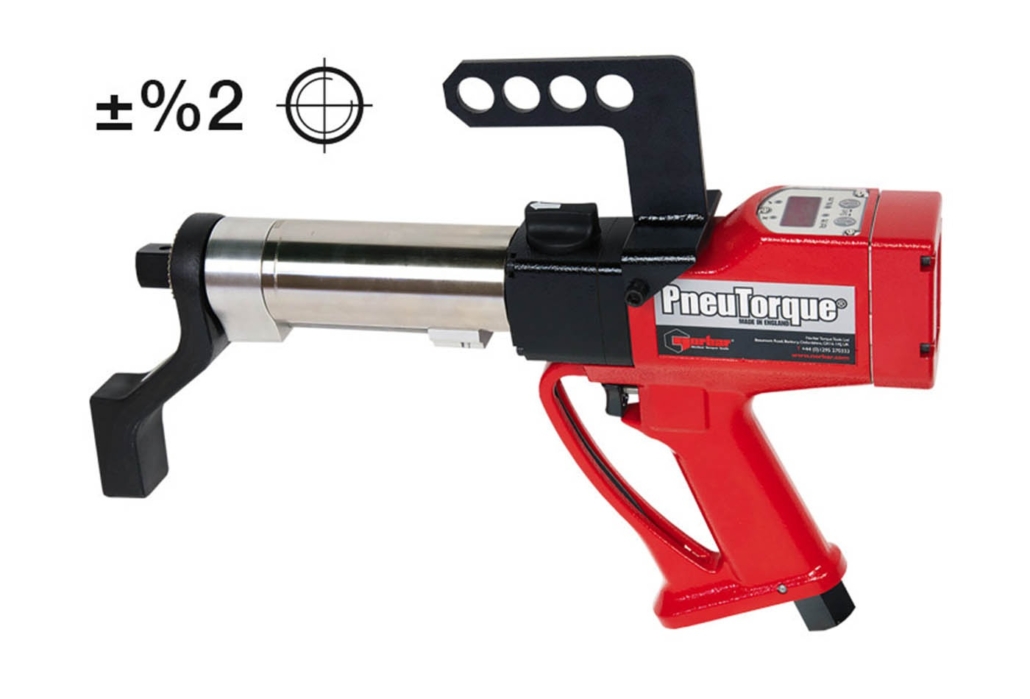

  • Tekrarlanabilir torklama hassasiyeti ± %2
  • Dijital ve açı kontrollü havalı tork anahtarları
  • 100 ile 2.000 N.m arasında 10 farklı model
  • Tork kontrolü dahili transducer ile gerçekleşir
  • Tork değeri dijital LED göstergeli ekrana girilir
  • Harici hava şartlandırıcıya ihtiyaç duymaz
  • Saniyede 19 litre hava tüketimi, 6.3 barda çalışır
  • Dakikada maksimum 224 rpm’e kadar dönüş hızı
  • Öngörülen tork değerine ulaşınca otomatik durur
  • Darbesiz, sessiz, çalışma gürültüsü 85 db (A)
  • Rahat ve yumuşak torklama imkanı
  • Teknik servis imkanı

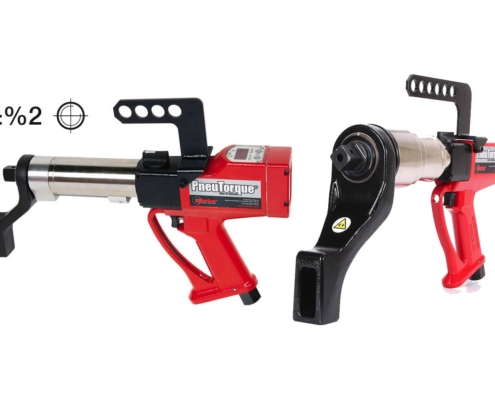

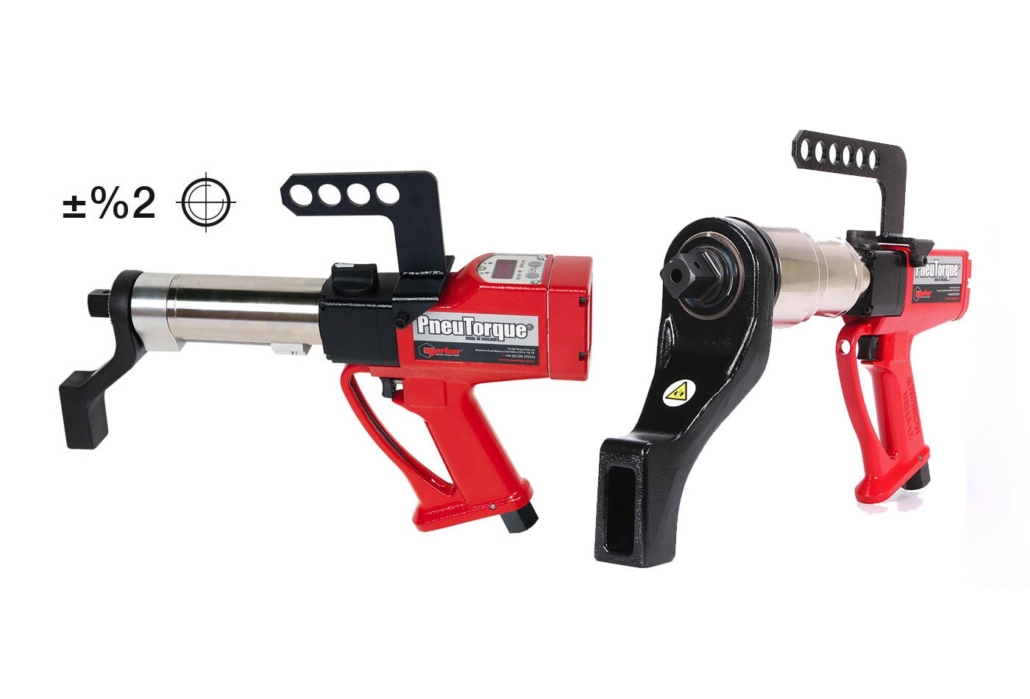

Havalı Tork Anahtarında Yüksek Hassasiyet ±%2
Norbar’ın PTM serisi havalı tork anahtarları tork kontrolünü maksimum seviyede sağlayan tork sensörleriyle (transducer) donatılmıştır. Uygulanan tork gücünü yerinde ölçen elektronik tork sensörlü havalı tork anahtarları bu sektör için devrim niteliğindedir. Bu cihazlar, hiçbir tork anahtarının ulaşamadığı ± %2 torklama hassasiyetine erişir. Bu değer tekrarlanabilir hassasiyet olarak tanımlanmaktadır. Bu tanım aynı ortam ve şartlarda yapılan torklama işlemlerindeki sapmaların ± %2 seviyesinde kalacağını ifade eder.

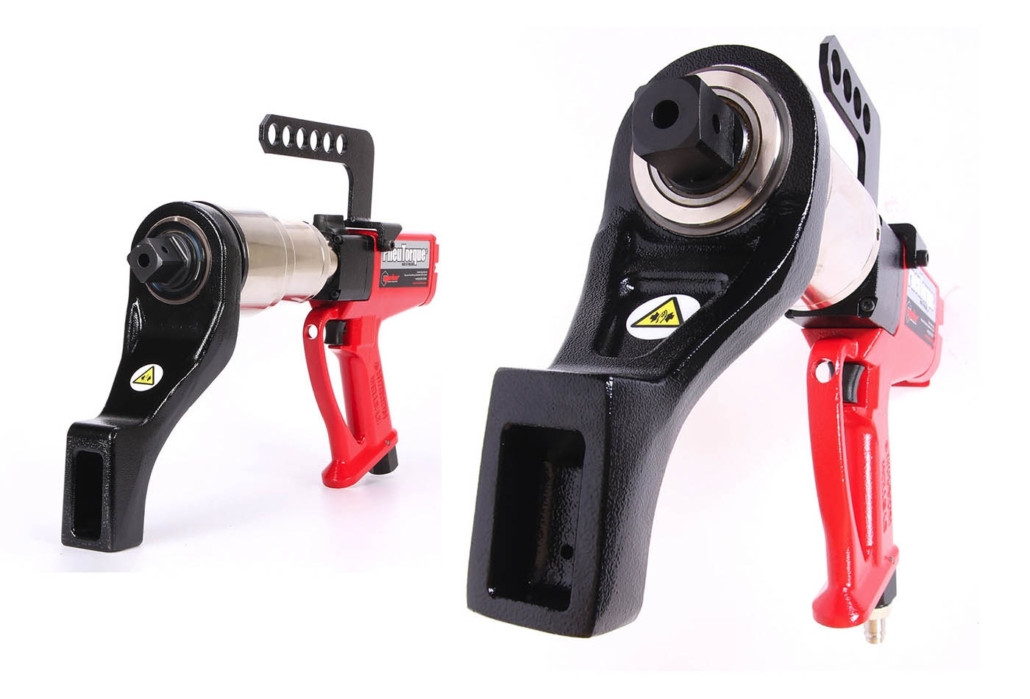

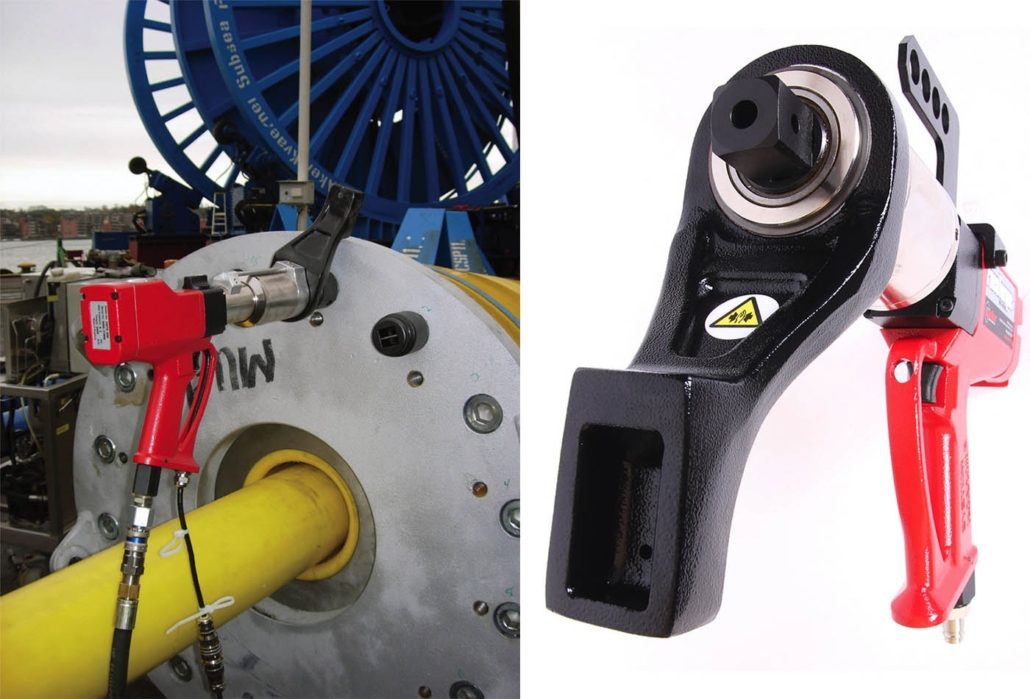

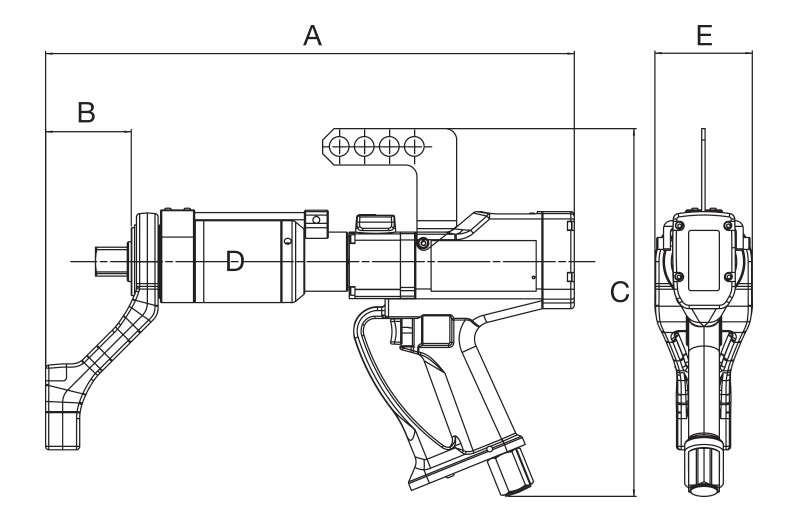

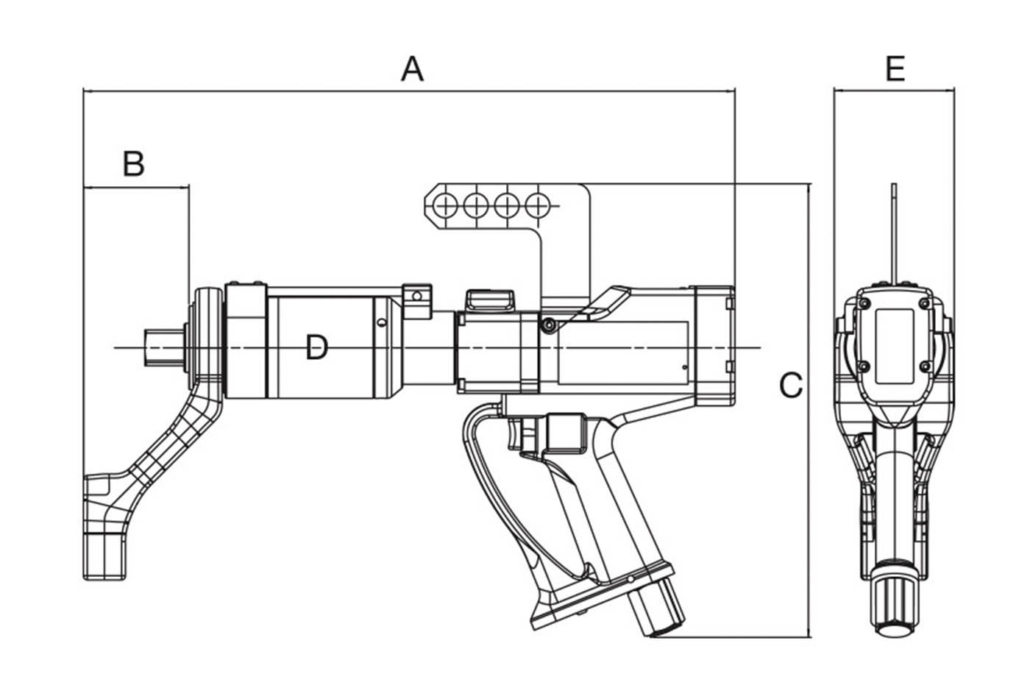

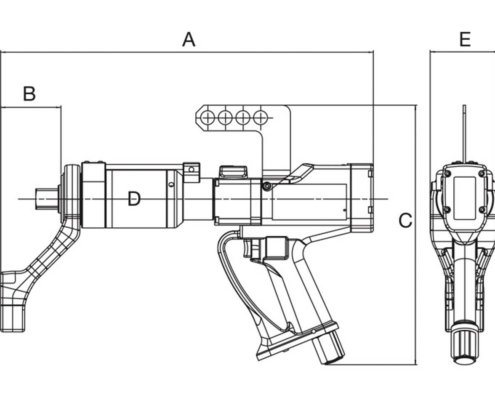

Parça Kapasite Kare Sürücü Devir Hızı Ağırlık A B C D E
No N.m lbf.ft inç d/d rpm Kg mm mm mm mm mm
18110.B06 100 – 500 74 – 370 3/4” 224 5.7 434 60 324 52 82
18111.B06 160 – 800 118 – 590 3/4” 148 5.7 434 60 324 52 82
18112.B06 200 – 1.000 147 – 738 3/4” 122 8.1 465 75 324 72 85.7
18113.B08 270 – 1.350 200 – 1.000 1’’ 86 8.1 465 75 324 72 85.7
18114.B08 400 – 2.000 295 – 1.475 1’’ 58 8.5 498 75 324 72 85.7
Tork + Açı Kontrollü Dijital Havalı Tork Anahtarları
18125.B06 100 – 500 74 – 370 3/4” 224 5.7 434 60 324 52 82
18126.B06 160 – 800 118 – 590 3/4” 148 5.7 434 60 324 52 82
18127.B06 200 – 1.000 147 – 738 3/4” 122 8.1 465 75 324 72 85.7
18128.B08 270 – 1.350 200 – 1.000 1’’ 86 8.1 465 75 324 72 85.7
18129.B08 400 – 2.000 295 – 1.475 1’’ 58 8.5 498 75 324 72 85.7

Uygulanan Gerçek Tork Değerinin Ölçümü
Silindirik tip tork sensörü (Transducer), cihazın tork kuvvetini ürettiği çıkış noktasına, destek ayağı ile dişli kutusu arasına yerleştirilmiştir. Cihaza entegre tork sensörü (transducer), saplamalara uygulanan gerçek tork değerini ölçmekte ve istenilen değere ulaşıldığında tork anahtarının hava girişini kapatmak suretiyle işlemi durdurmaktadır. Diğer havalı tork anahtarlarında havanın giriş basıncına (bar) göre cihazın üreteceği tork kuvveti hesaplanmaktadır. Bu cihazlarda hassasiyet ±%5 civarlarındadır. Elektronik donanımlı dijital göstergeli havalı tork anahtarlarında saplamaya uygulanan gerçek kuvvet ölçülmektedir ve hassasiyet ±%2’dir.

Tork Erişim Uyarısı
Elektronik donanımlı havalı tork anahtarlarında seçilen tork değeri LED ekrana girilerek torklama işlemi başlatılır. Gösterge paneli üzerinde sayısal tork değerinin yanısıra sarı, yeşil ve kırmızı LED ışıklar bulunur. Sarı ışık eksik torklamayı, yeşil doğru torklamayı gösterir. Kırmızı ışık ise öngörülen değerin üzerinde bir torklama kuvvetinin uygulandığına işaret eder. Torklama işlemi bittiğinde gösterge panelinde ±%2 sapma ile seçilen değere uygulanan gerçek tork değeri görülür.

Darbesiz Titreşimsiz Torklama
Havalı tork anahtarları sessiz çalışırlar. Çalışma gürültüsü 85 dB (A) değerinin altındadır. Torklama işlemi son derece yumuşak ve titreşimsiz gerçekleşir. Bu iki özellik havalı tork anahtarını kullanışlı ve ergonomik bir ekipman haline getirir. Havalı tork artırıcılar iş güvenliğini maksimum seviyede karşılar. Operatörün çabuk yorulmasını önler. Çalışma ortamının konforunu gürütüsüyle bozmaz.

Seri Üretim için Hızlı Torklama
Norbar PTM serisi havalı tork anahtarları çift hava motoruyla donatılmışlardır. Çift hava motoru bu cihazların daha hızlı ve güvenli çalışmalarını sağlar. Torklama gücü maksimum 500 N.m olan PTM52-500BIC modelinin boşta dönüş hızı dakida 224 devirdir. Bu hız tork gücü arttıkça düşmektedir. Transducer donanımlı havalı tork anahtarlarının en yüksek kapasiteli olan PTM72-2000BIC modelinde yüksüz dönüşü 58 devir dakikadır. Bu hız tork özellikli hiçbir tork anahtarında yoktur. Hassas torklama ve hızlı torklamanın gerekli olduğu seri üretim işlemlerinde elektronik donanımlı havalı tork anahtarları en iyi çözümdür.

Hava Tüketimi Dakikada 19 Litre
Havalı tork anahtarları ürettikleri tork kuvvetini basınçlı havadan alırlar. Basınçlı hava cihazın içindeki hava motorunu tahrik ederek dönme kuvveti üretir. Üretilen bu kuvvet dişli kutusuna aktarılır. İki veya üç planet dişli sisteminden oluşan dişli kutusu girişteki dönme kuvvetini yüksek tork değerlerine ulaştırır. Havalı tork artırıcı olarak da adlandırılan bu cihazların hava tüketimi dakikada 19 litredir. Hava tesisatının güçlü ve hava tankının büyük olması bu cihazlarla sağlıklı çalışmak için gereklidir. Dijital göstergeli havalı tork anahtarlarında tork değeri için hava basınç ayarı yapmaya gerek yoktur. Tork kontrolü elektronik donanımlar tarafından gerçekleşmektedir.

Sevkiyat İçeriği;

  • Havalı tork anahtarı
  • Yedek Kare sürücü
  • Kalibrasyon Belgesi
  • Kullanım klavuzu
  • Hava şartlandırıcısı opsiyonel olarak sunulur.
