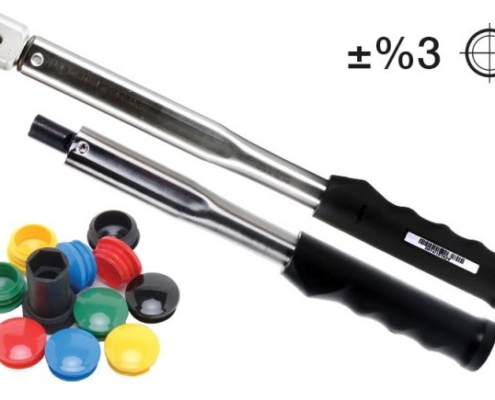

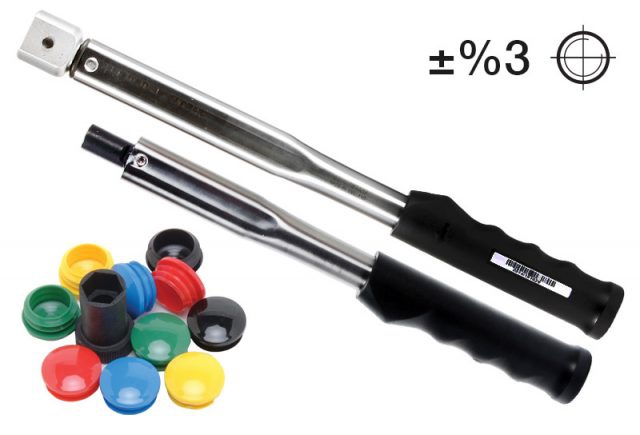

Norbar Değişken Uçlu Sabit Ayarlı Torkmetreler

[12 – 400 N.m]

  • Seri üretimde torklama hassasiyeti ±%3
  • 12 N.m ile 400 N.m arasında farklı modeller
  • Seri üretimde kullanılmak üzere tasarlanmış yapı
  • Tork test cihazı ile istenen değere ayarlanıp sabitlenir
  • Tork değeri sabitlenir ve kullanıcı değiştiremez
  • Dikdörtgen ve spigot tipte uç sistemi mevcuttur
  • Spigot sistemde 16 mm girişe sahip uçlar kullanılır
  • Dikdörtgen sistemde 9×12 ve 14×18 giriş seçeneği
  • Seri numaralı ve fabrika kalibrasyonu ile sevk edilir
  • Ağır çalışma şartlarına uygun dayanıklı yapı
  • Ağır sanayi, uçak ve otomotiv endüstrisine uygun
  • TÜRKAK akreditasyonlu kalibrasyon opsiyoneldir
  • Servis, yedek parça ve kalibrasyon desteği

Seri Üretim Tork Anahtarı
Uzun Ömür, Dayanıklı Yapı Norbar P type, imalat tipi tork anahtarları seri üretimdeki yoğun kullanım şartları dikkate alınarak üretilmiş tork anahtarı modelidir. Bu modelde tork anahtarının dayanıklı, uzun ömürlü olması ve yüzbinlerle ifade edilen torklama işleminden sonra hassasiyetin ±% 3 seviyelerinde kalması esastır. Sabit ayarlı tork anahtarları iki farklı kare sürücü modeliyle 8 N.m’den 400 N.m’ye kadar torklama imkanı sunarlar.

Sürücü Seçenekleri
* 16 mm çapında yuvarlak uç (Spigot)
* 9×12 ve 14×18 mm dörtgen dişi girişli uç

Spigot 16 Ø Sabit Ayarlı Tork Anahtarları
Parça Tork Aralığı Uç Girişi Ağırlık A B C D
No. N.m lbf.ft Ø kg mm
11167 12 – 60 5 – 45 16 0,55 283 277 212 16
11143 20 – 100 15 – 75 16 0,6 324 317 252 16
11144 40 – 200 30 – 150 16 0,78 405 399 334 16
11117 60 – 300 45 – 220 16 1,13 643 637 572 16
Dikdörtgen Girişli Sabit Ayarlı Tork Anahtarları
Parça Tork Aralığı Uç Girişi Ağırlık A B C D F
No. N.m lbf.ft mm kg mm
11170 12 – 60 5 – 45 9 x 12 0,55 286 274 210 22 20
11150 20 – 100 15 – 75 9 x 12 0,6 326 314 250 22 20
11151 40 – 200 30 -150 9 x 12 0,78 403 392 327 25 20
11152 40 – 200 30 – 150 14 x 18 0,78 414 400 336 34 26
11153 60 – 300 45 – 220 14 x 18 1,13 534 518 453 36 28
13068 80 – 400 60 – 300 14 x 18 1,75 652 637 573 32 24

Tork Ayarı Nasıl Yapılır?
İmalat tipi seri üretim tork anahtarlarında tork değerini gösteren bir skala yoktur. Tork ayarı, tork test cihazları ile yapılarak tek bir değere sabitlenir. Kullanıcılar tork değerinde herhangi bir değişiklik yapamazlar. Tork ayarı seri üretim yöneticisi tarafından Norbar Torque Tester, tork kalibratörleriyle yapılır. Tork ayarı, tutma kolunun arkasında yer alan alyan civata ile yay tansiyonunun değiştirilmesiyle gerçekleşir. Tork anahtarının ayar yapıldığı bölge sevkiyat içeriğinde yer alan renkli tapalar ile kapatılır. Farklı renkler farklı tork değerlerini ifade edebildiği gibi, kullanıcılara göre de renkler tanımlanabilir.
