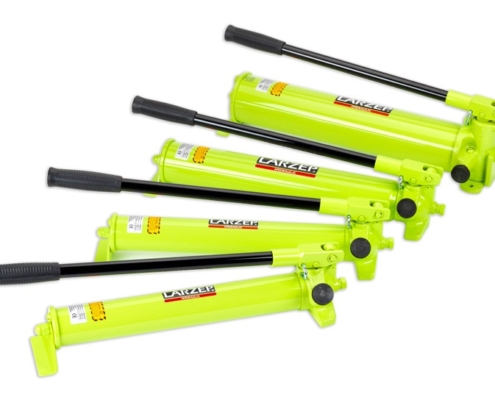

Larzep X Serisi Hidrolik El Pompası Çift Etkili

[700 Bar]

  • 700 bar maksimum çalışma basıncı
  • X Serisi çift etkili sisteme sahiptir
  • Her iki modelde de çift hızlı pompalar mevcuttur
  • Çift hızlı el pompalar daha hızlı çalışma imkanı sunar
  • XP21007 ayak pedallı, çift etkili, çift hızlı pompadır
  • Yüksek basınç emniyet valfiyle maksimum güvenlik
  • Uzun ömürlü, ağır şartlara uygun çelik gövde
  • Basınç göstergesi opsiyonel olarak sunulur
  • İspanyol malı, marka LARZEP
  • CE Belgeli
  • Türkiye’de garanti ve yedek parça desteği
  • Teknik servis imkanı
Çift Etkili Hidrolik El Pompaları
Teknik Bilgiler Birimler X22607 X24307 X26507 XP21007
Çalışma Basıncı (Maks.) bar 700 700 700 700
Kullanılabilir Yağ Miktarı cm³ 2600 4200 6500 1000
Her Kurs Boyundaki Debi (AB/YB) cm³ 46 – 4.0 16.5 – 2.8 126 – 4.9 12 – 2.0
Maks. Basınçta Kol Kuvveti kg 41 49 37 43
Pompa Tipi * Çift Etkili / Çift Hızlı Çift Etkili / Çift Hızlı Çift Etkili / Çift Hızlı Çift Etkili / Çift Hızlı
Yağ Deplasmanı  bar 27 – 700 20 – 700 28 – 700 50 – 700
Yağ Çıkışı Diş Ölçüsü NPT 3/8″-18 3/8″-18 3/8″-18 3/8″-18
Manometre  * YOK YOK YOK YOK
Yağ Dolu Ağırlık  kg 14.3 22.8 20.8 9.0

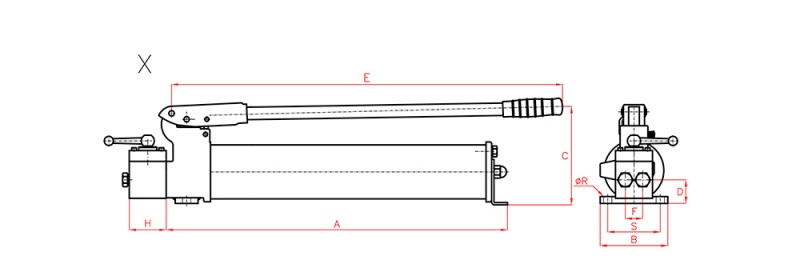

Ölçü  (A x B x C x E)   mm 654x140x186x680 570x108x210x560 635x312x233x644 550x176x445x540

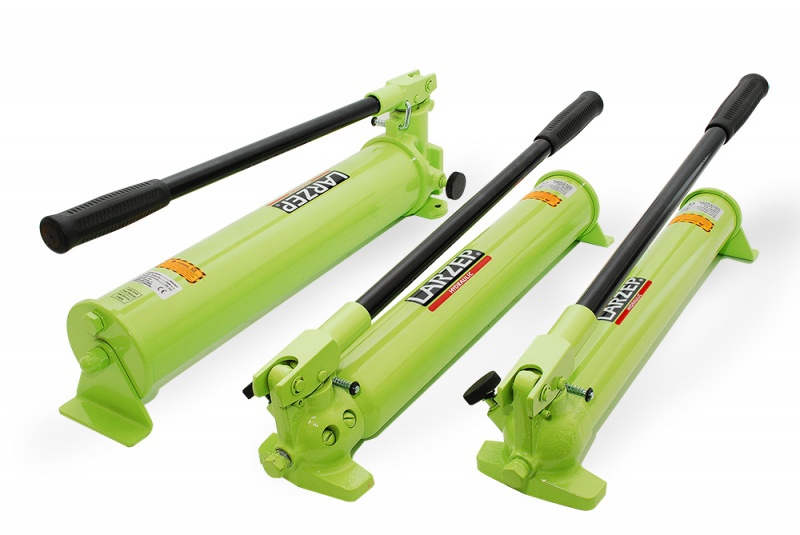

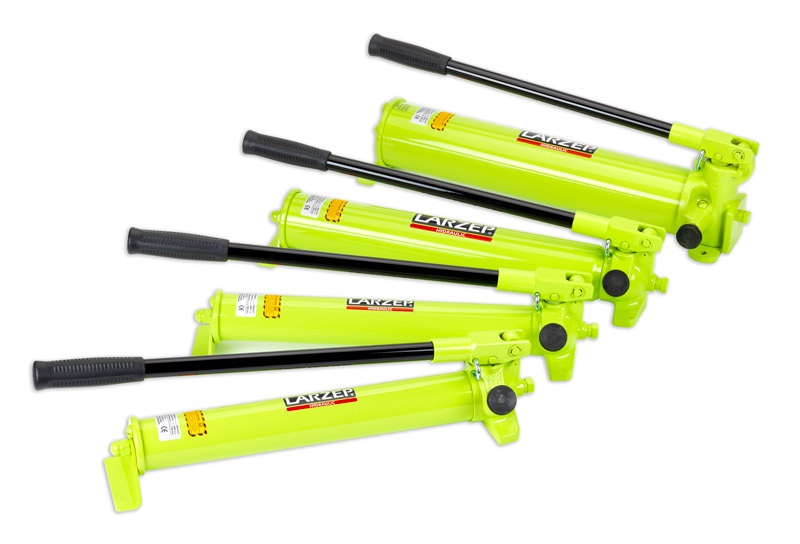

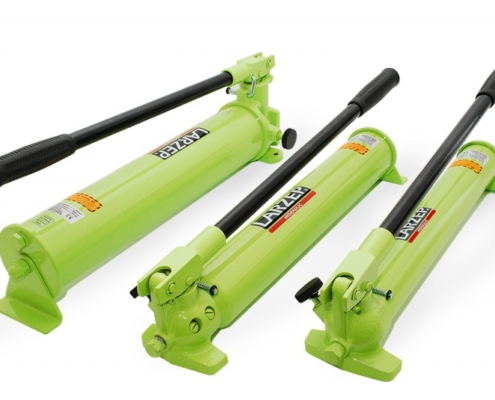

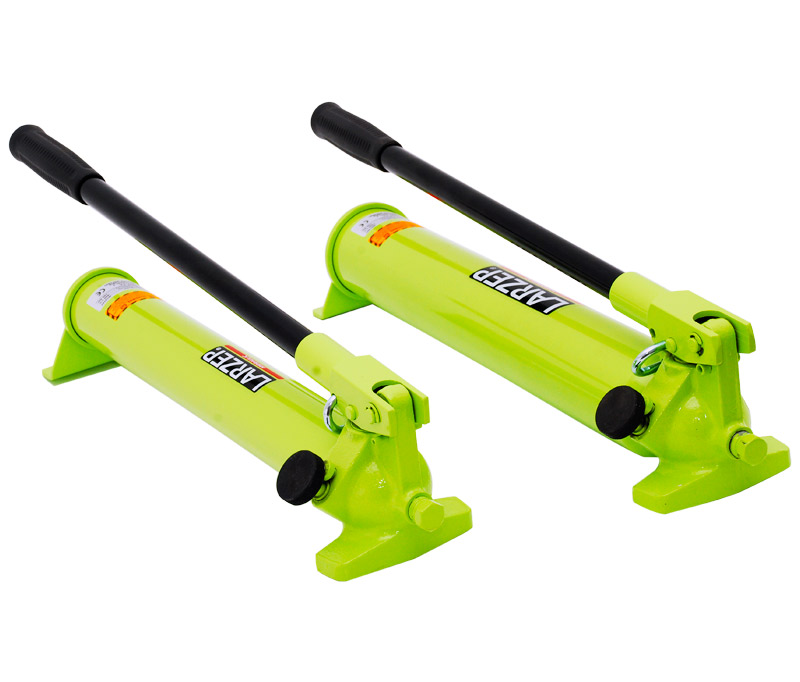

X Serisi Çift Etkili Hidrolik Pompalar

X serisi çift hızlı ve çift etkili olan pompaları ifade eder. Çift etkili pompalar genel olarak çift etkili hidrolik silindirleri çalıştırmak için kullanılır. Bu pompalar çift piston yapısıyla yüksek debiye sahiptirler. Tank büyüklükleri de buna göre tasarlanmıştır. Tank büyüklüğü 7,5 litre olan X07807 Larzep’in standart olarak sunmuş olduğu en büyük hidrolik el pompasıdır. Bu pompada debi 20 bara kadar 70,5 cm³, 700 barda 2,6 cm³ dür.

Basınç Emniyet Valfi

Larzep yüksek basınç hidrolik el pompalarının tamamı basınç emniyet valfi ile donatılmıştır. Bu valf sayesinde basınç hiçbir zaman öngörülen basınç değerinin üzerine çıkmaz. 700 bar basınca ulaşıldığında basınç emniyet valfi yağı tanka tahliye etmeye başlar. Bu özellik sayesinde maksimum güvenlik sağlanmış olur. Basınç emniyet valfi olmayan pompalarda basınç, pompalama durdurulmadığı sürece yükselir. Herhangi bir noktada patlama gerçekleşene kadar devam eder.

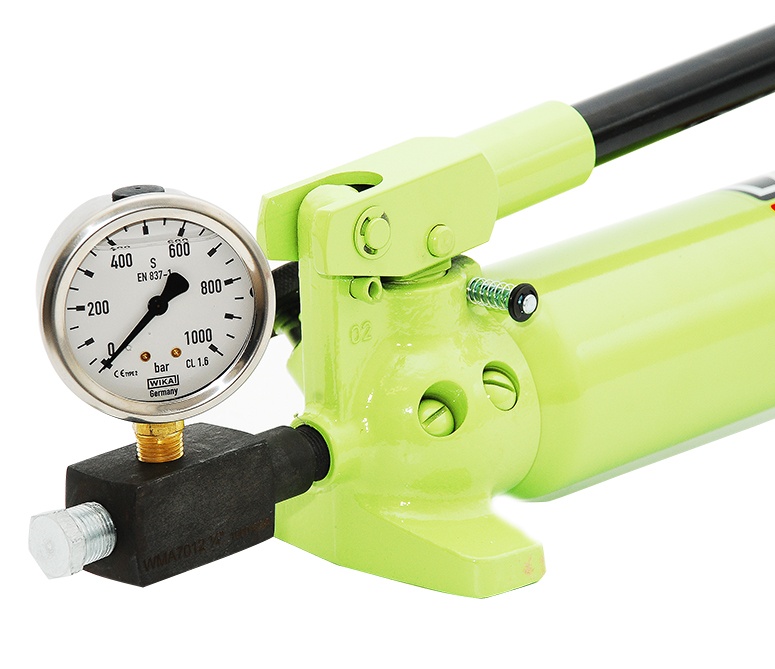

Basınç Göstergesi

Larzep 700 bar hidrolik el pompaları standart olarak manometresiz olarak sevk edilir. Manometre isteğe bağlı olarak yağ çıkış hattına, bu amaçla üretilmiş manometre adaptörüyle monte edilir. Talebe göre 1.000 bar 63mm veya 100mm çapında manometre monte edilebilir. Hassas ölçümün gerektirdiği durumlarda dijital manometre opsiyonel olarak sunulur.

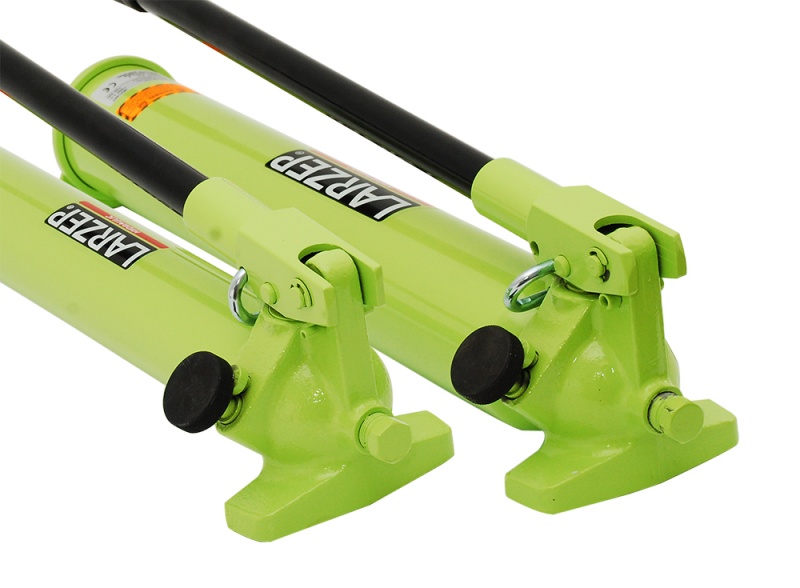

Pompa Taşıma Kolu

W ve X serisi LARZEP pompalarında pompalama kolu aynı zamanda taşıma kolu olarak kullanılır. Taşıma kolu kanca sistemiyle mekanik olarak pompa gövdesine bağlanır. Taşıma sırasında kanca gövdeye takılarak sabitlenir. Çalışma sırasında ise kanca serbest bırakılır. Yanlızca W00307 modelinde bu uygulama yoktur. Bu pompanın kücük hacmi nedeniyle böyle bir uygulamaya gerek yoktur.
