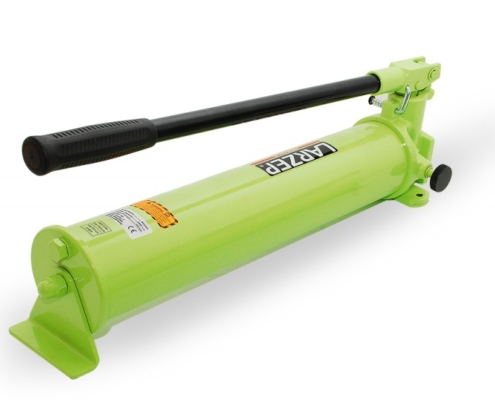

Larzep W Serisi Hidrolik El Pompası Tek Etkili
[700 Bar]
- 700 bar maksimum çalışma basıncı
- W Serisi tek etkili, sisteme sahiptir
- Her iki modelde de çift hızlı pompalar mevcuttur
- Çift hızlı el pompalar daha hızlı çalışma imkanı sunar
- WP21007 ayak pedallı, tek etkili, çift hızlı pompadır
- Yüksek basınç emniyet valfiyle maksimum güvenlik
- Uzun ömürlü yapı
- Ağır şartlara uygun çelik gövde
- Basınç göstergesi opsiyonel olarak sunulur
- İspanyol malı, Marka LARZEP, CE Belgeli
- Türkiye’de garanti ve yedek parça desteği
- Teknik servis imkanı
Tek Etkili Tek Hızlı Hidrolik El Pompaları
| Teknik Bilgiler | Birimler | W10607 | W11407 |
| Çalışma Basıncı (Maks.) | bar | 700 | 700 |
| Kullanılabilir Yağ Miktarı | cm³ | 640 | 1400 |
| Her Kurs Boyundaki Debi (AB/YB) | cm³ | 3.2 | 3.2 |
| Maks. Basınçta Kol Kuvveti | kg | 43 | 43 |
| Pompa Tipi | * | Tek Etkili / Tek Hızlı | Tek Etkili / Tek Hızlı |
| Yağ Deplasmanı | bar | 700 | 700 |
| Yağ Çıkışı Diş Ölçüsü | NPT | 3/8″-18 | 3/8″-18 |
| Manometre | * | YOK | YOK |
| Yağ Dolu Ağırlık | kg | 7.3 | 10.9 |
| Ölçü (A x B x C x E) | mm | 557x137x144x608 | 526x137x174x608 |
Tek Etkili Çift Hızlı Hidrolik El Pompaları
| Teknik Bilgiler | Birimler | W20307 | W20807 | W21807 |
| Çalışma Basıncı (Maks.) | bar | 700 | 700 | 700 |
| Kullanılabilir Yağ Miktarı | cm³ | 280 | 640 | 1800 |
| Her Kurs Boyundaki Debi (AB/YB) | cm³ | 7.0 – 1.0 | 13 – 2.8 | 13 – 2.8 |
| Maks. Basınçta Kol Kuvveti | kg | 40 | 45 | 49 |
| Pompa Tipi | * | Tek Etkili / Çift Hızlı | Tek Etkili / Çift Hızlı | Tek Etkili / Çift Hızlı |
| Yağ Deplasmanı | bar | 20 – 700 | 17 – 700 | 21 – 700 |
| Yağ Çıkışı Diş Ölçüsü | NPT | 3/8″-18 | 3/8″-18 | 3/8″-18 |
| Manometre | * | YOK | YOK | YOK |
| Yağ Dolu Ağırlık | kg | 5.5 | 8.2 | 11.3 |
| Ölçü (A x B x C x E) | mm | 331x138x124x380 | 563x137x144x608 | 548x147x174x558 |
| Teknik Bilgiler | Birimler | W22607 | W24507 | W26507 | WP21007 |
| Çalışma Basıncı (Maks.) | bar | 700 | 700 | 700 | 700 |
| Kullanılabilir Yağ Miktarı | cm³ | 2600 | 4450 | 6500 | 1000 |
| Her Kurs Boyundaki Debi (AB/YB) | cm³ | 46 – 4.0 | 46 – 4.0 | 126 – 4.9 | 12 – 2.0 |
| Maks. Basınçta Kol Kuvveti | kg | 41 | 43 | 37 | 43 |
| Pompa Tipi | * | Tek Etkili / Çift Hızlı | Tek Etkili / Çift Hızlı | Tek Etkili / Çift Hızlı | Tek Etkili / Çift Hızlı |
| Yağ Deplasmanı | bar | 28 – 700 | 28 – 700 | 28 – 700 | 50 – 700 |
| Yağ Çıkışı Diş Ölçüsü | NPT | 3/8″-18 | 3/8″-18 | 3/8″-18 | 3/8″-18 |
| Manometre | * | YOK | YOK | YOK | YOK |
| Yağ Dolu Ağırlık | kg | 12.7 | 18.1 | 20.0 | 9.0 |
| Ölçü (A x B x C x E) | mm | 656x140x186x680 | 574x146x189x643 | 635x312x233x640 | 550x176x445x540 |

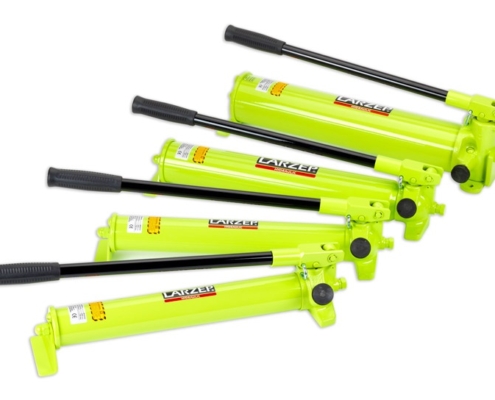

W Serisi Tek hızlı, Çift Hızlı Hidrolik Pompalar

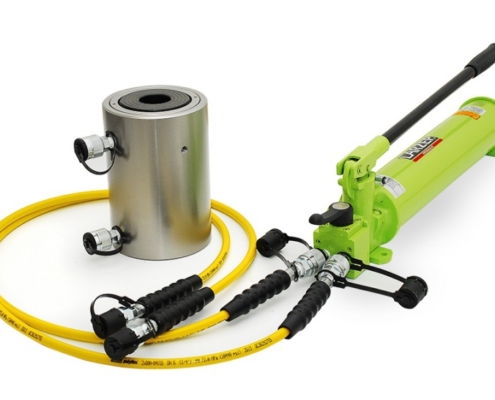

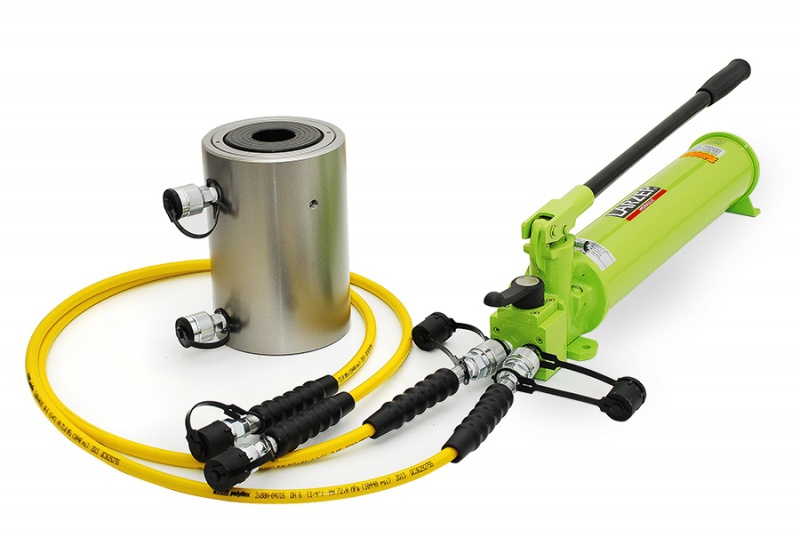

Larzep hidrolik el pompaları W ve X kodlarıyla tanımlanır.W serisi tek hızlı ve çift hızlı ancak tek etkili olan pompaları tanımlar.Tek hızlı olan üç model genel olarak düşük yağ hacminin gerekli olduğu operasyonlar için tasarlanmıştır. 30 tona kadar hidrolik silindirlerin çalıştırılmasında bu pompalar tercih edilebilir.
Tek hızlı pompalar 10 veya 12mm çapında tek pistonlu olduklarından debileri düşüktür. Ayrıca tank kapasiteleri de bu özellik dikkate alınarak küçük tutulmuştur.
Larzep hidrolik el pompalarının tamamını yağ çıkışı 700 bar hidrolik sistemleri standart diş ölçüsü olan 3/8” NPT dir. Bu ölçü sektördeki diğer markaların ürünleri ve aksesuarlarıyla yüzde yüz uyumludur.
Basınç Emniyet Valfi
Larzep yüksek basınç hidrolik el pompalarının tamamı basınç emniyet valfi ile donatılmıştır. Bu valf sayesinde basınç hiçbir zaman öngörülen basınç değerinin üzerine çıkmaz. 700 bar basınca ulaşıldığında basınç emniyet valfi yağı tanka tahliye etmeye başlar. Bu özellik sayesinde maksimum güvenlik sağlanmış olur. Basınç emniyet valfi olmayan pompalarda basınç, pompalama durdurulmadığı sürece yükselir. Herhangi bir noktada patlama gerçekleşene kadar devam eder.

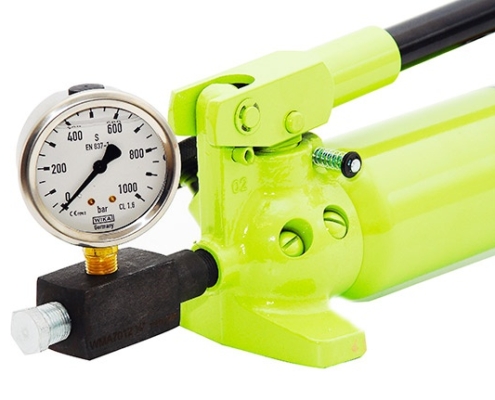

Basınç Göstergesi

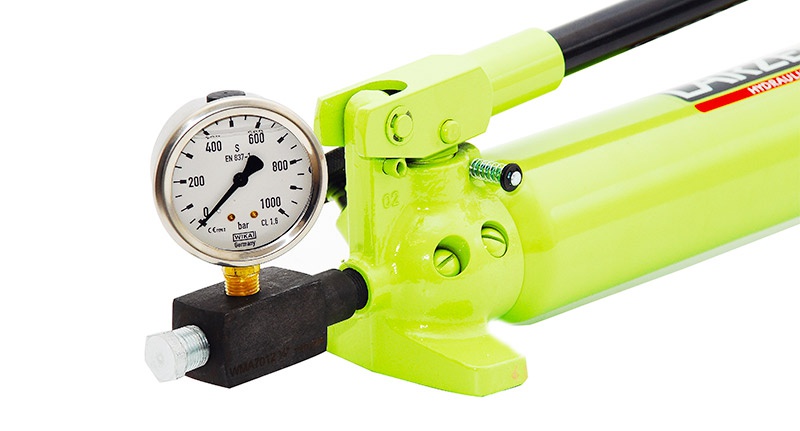

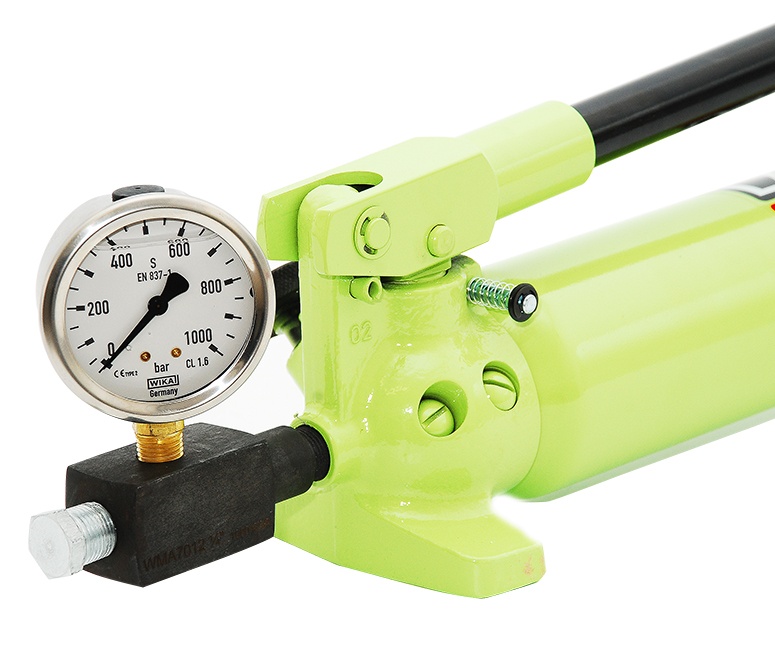

Larzep 700 bar hidrolik el pompaları standart olarak manometresiz olarak sevk edilir. Manometre isteğe bağlı olarak yağ çıkış hattına, bu amaçla üretilmiş manometre adaptörüyle monte edilir. Talebe göre 1.000 bar 63mm veya 100mm çapında manometre monte edilebilir. Hassas ölçümün gerektirdiği durumlarda dijital manometre opsiyonel olarak sunulur.

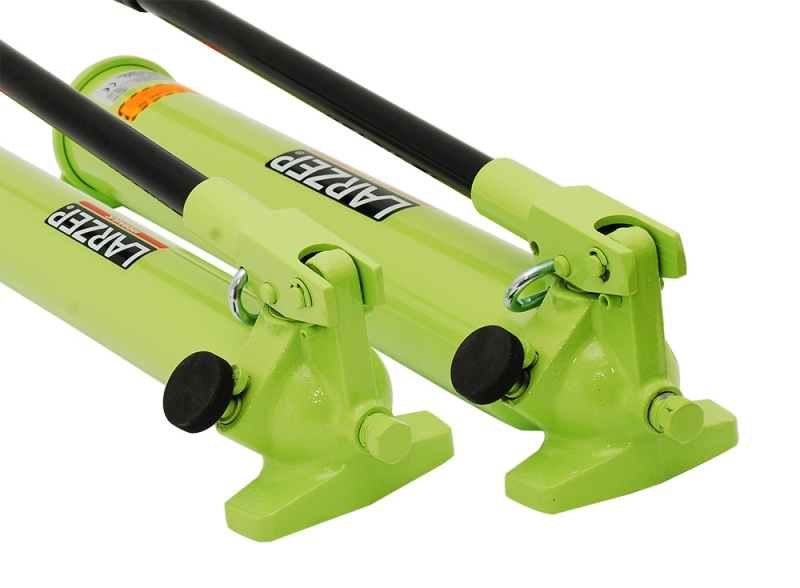

Pompa Taşıma Kolu
W ve X serisi LARZEP pompalarında pompalama kolu aynı zamanda taşıma kolu olarak kullanılır. Taşıma kolu kanca sistemiyle mekanik olarak pompa gövdesine bağlanır. Taşıma sırasında kanca gövdeye takılarak sabitlenir. Çalışma sırasında ise kanca serbest bırakılır. Yanlızca W00307 modelinde bu uygulama yoktur. Bu pompanın kücük hacmi nedeniyle böyle bir uygulamaya gerek yoktur.
