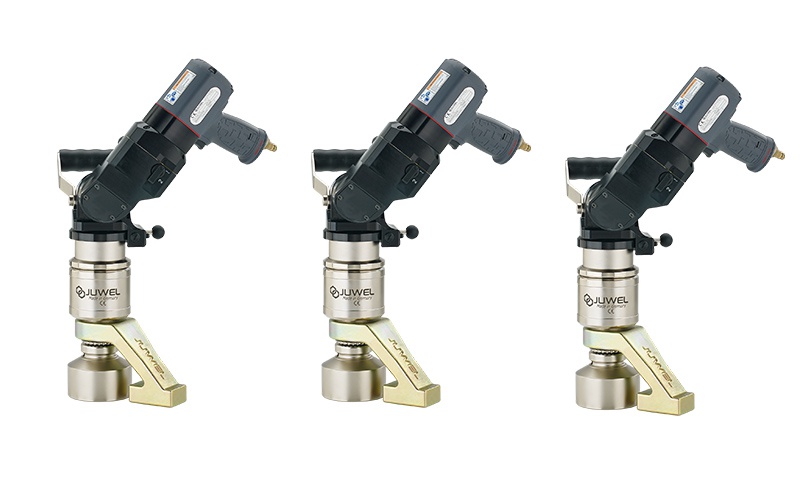

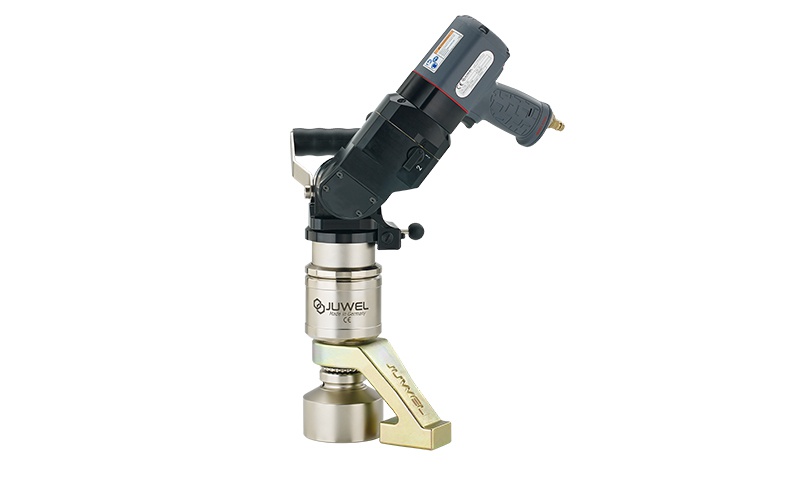

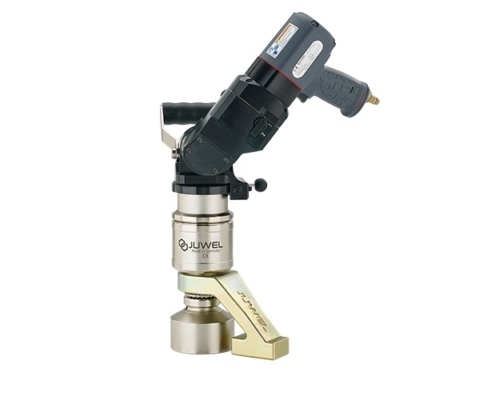

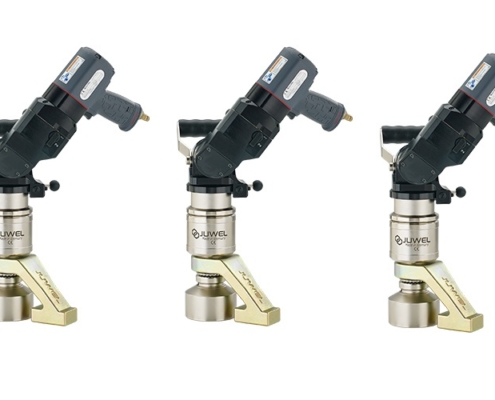

Juwel Havalı Tork Anahtarı Çok Fonksiyonlu ±%5

[ 40 – 5.000 N.m ]

  • Torklama hassasiyeti ±%5
  • Minimum tork kapasitesi 40 N.m
  • 5.000 N.m kadar 5 farklı model
  • Sıkma ve sökme işlemlerine uygun yapı

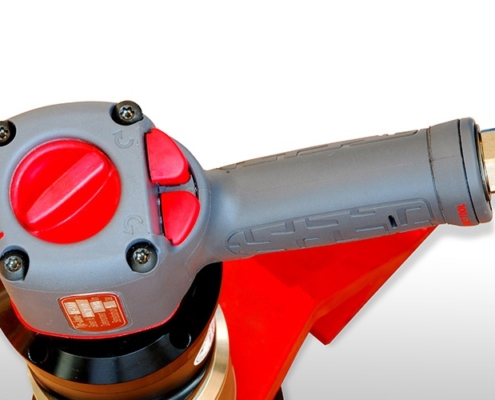

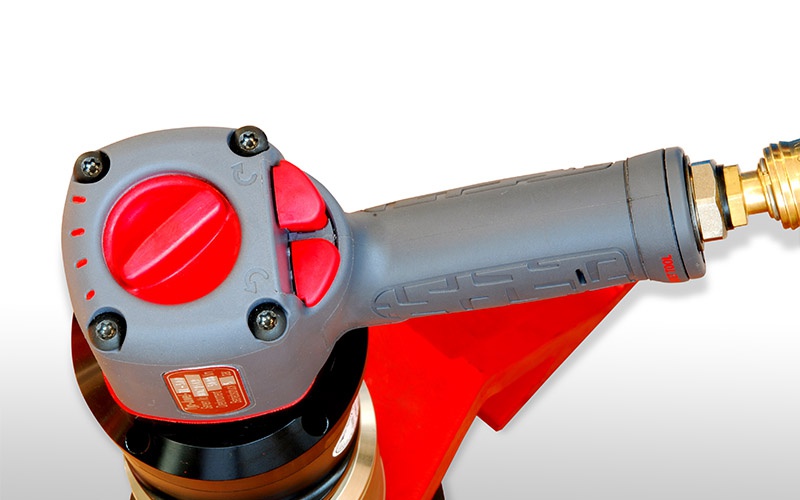

  • İki vitesli yapı, hızlı ve yavaş torklama
  • Vites kutusu kabzadan bağımsız döner
  • Sessiz ve titreşimsiz çalışma ile ergonomik
  • Hedeflenen tork değerine ulaştığında durur
  • Üretici Juwel Üretim yeri  Almanya
  • Fabrika kalibrasyon belgesiyle sevk edilir
  • Türkiye’de tamir bakım kalibrasyon hizmeti

N.m Birimli Elektro Statik Korumalı Tork Tornavidaları
Statik enerjiye karşı koruma özelliği olan ESD tip torklu tornavidalar Wera ürün proğramında yer alır. Bu torklu tornavidalar statik enerjiyle yüklenmiş cihazların tamir ve montaj sırasında birikmiş statik elektriğin kullanıcıya zarar vermesini önler.

Part Model Tork Aralığı Kare Sürücü (A) Devir Hızı Ağırlık Ölçüler (mm)
No # N.m inch d/d rpm Kg D L1 H B
58 084 000 TLM-84 40 – 880 3/4” – 1″ 19 9.0/9.5 88 455/475 250/270 55/75
58 104 000 TLM-104 40 – 1.200 1” 19 9.5 88 475 270 75
58 244 000 TLM-244 70 – 2.500 1” 8.5 9.5 88 475 300 75
58 354 000 TLM-354 70 – 4.000 1.1/2’’ 7.5 10.5 88 505 330 95
58 504 000 TLM-504 100 – 5.000 1.1/2’’ 2 11.5 88 505 360 95

Havalı Tork Anahtarı Nasıl Çalışır?
Havalı tork anahtarları sağ ve sol olmak üzere her iki yöne çalışır. Bu sayede hem sıkma hem de sökme amaçlı olarak kullanılabilir. Pnomatik tork anahtarları giriş kuvvetini basınçlı havadan alır. Hava motoru basınçlı hava sayesinde ürettiği dönme kuvvetini dişli kutusuna aktarır. Dişli kutusu, hava motorundan gelen sabit dönme kuvvetini aktarım oranı ölçüsünde yükseltir.

Havalı Tork Anahtarında Tork Ayarı Nasıl Yapılır?
Juwel havalı tork anahtarlarında tork seçimi, iki vites, dört hava kademesi ve 1 – 6 bar kombinasyonu ile gerçekleştirilir. Basınç ayarı, cihaz ile birlikte sevk edilen şartlandırıcı üzerinden yapılır. Bu kombinasyon, her cihazda 40 farklı tork değerini seçme olanağı sunar. Juwel havalı tork anahtarları, sabit basınç ve debinin sağlanması durumunda ±%5 torklama hassasiyetine ulaşılır. Juwel havalı tork anahtarları fabrika kalibrasyon belgesi ile sevk edilir.

Darbesiz Sesiz Çalışma
Juwel havalı tork anahtarları darbesiz oldukları için sessiz çalışırlar. Çalışma sırasındaki gürültü seviyesi 70 desibelin altındadır. Darbeli olarak çalışan somun sıkma ve sökme cihazlarından farklı olarak ayarlanan tork değerine ulaştığında kendiliğinden durur. Hava basınç ve debisinin istenilen kriterleri karşılaması durumunda ±%5 hassasiyetle torklama işlemi sağlanmış olur.

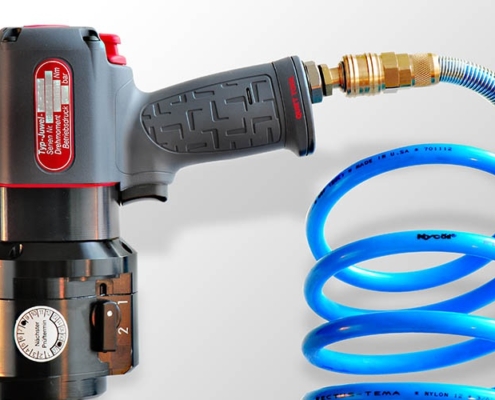

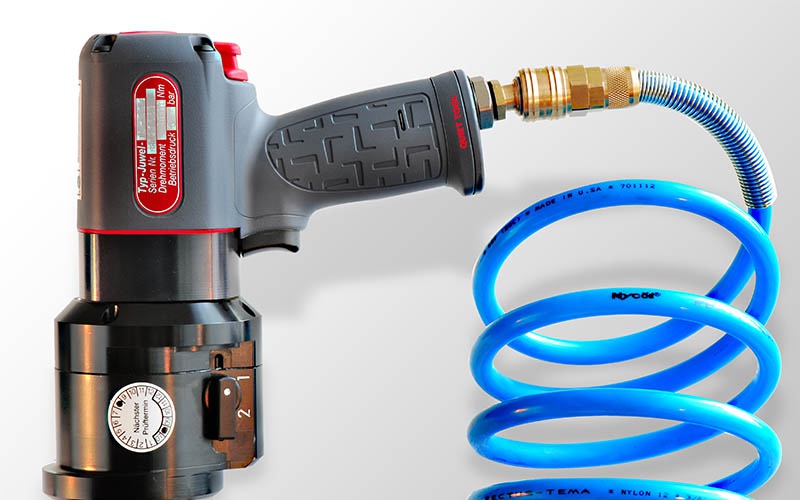

Hava Tüketimi 20 litre/saniye
Pnomatik tork anahtarları ürettikleri tork gücünü basınçlı havadan alırlar. Bu cihazların hava tüketimi saniyede 20 litredir. Kompresörün dakikada en az 1200 litre hava üretebilmesi gerekir. Kompresörden gelen basınç ve debinin yeterli olmaması veya zaman zaman değişmesi durumunda tork değerleri de değişir. Bu durumda istenilen tork değerine ulaşılamaz. Daha az hava, daha az tork kuvveti demektir. Basınç ve debideki sapmalar tork değerini olumsuz etkiler. Ayrıca tork değerine ulaşılmadığını da görmek tespit etmek pek mümkün değildir.

Sevkiyat İçeriği

  • Havalı tork anahtarı cihaz
  • Krank tip Destek ayağı
  • Şartlandırıcı ve hava hortumu
  • Tork ayar seçim tablosu
  • Kalibrasyon Belgesi
  • CE belgesi
  • Kullanım klavuzu
  • Civata torklama tablosu
  • Metal taşıma çantası

Servis ve Kalibrasyon Hizmeti

Havalı tork anahtarı tamir bakım ve kalibrasyon hizmetleri Hidrotork Ankara genel merkezinde sunulmaktadır. Hidrotork International bünyesinde 12.000 N.m ye kadar dinamik tork, 50.000 N.m ye kadar statik tork kalibrasyonu yapılmaktadır.
