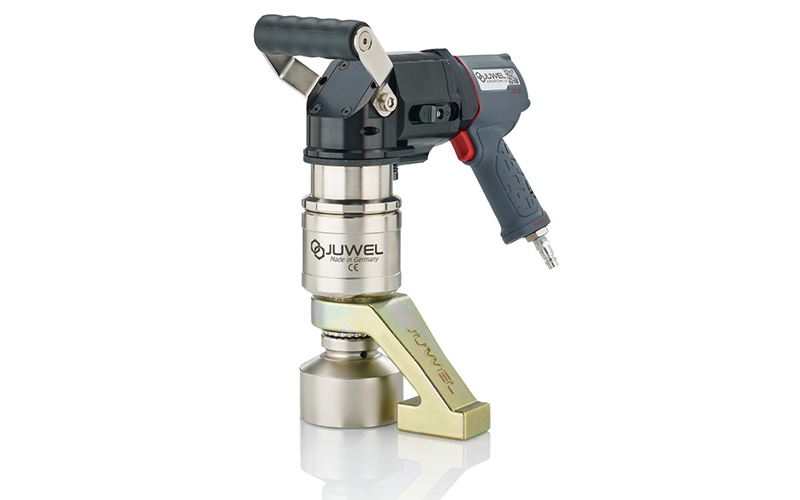

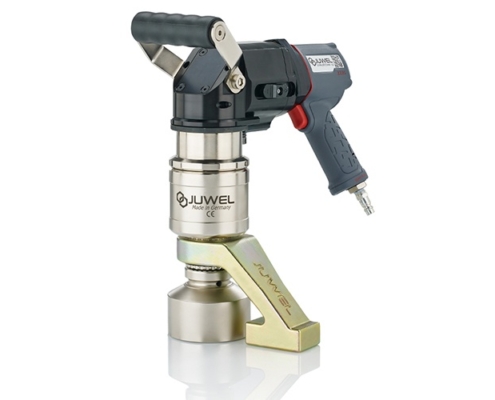

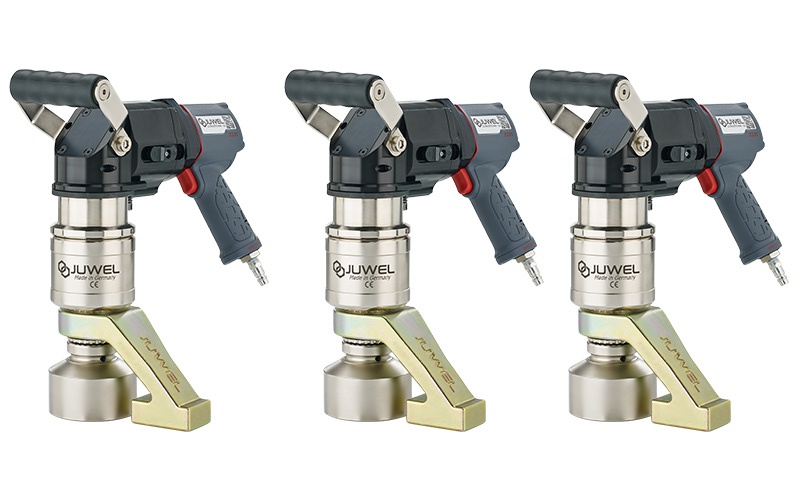

Juwel Havalı Tork Anahtarı Açılı Tip ±%5

[ 40 – 12.000 N.m ]

  • Torklama hassasiyeti ±%5
  • Minimum tork kapasitesi 40 N.m
  • 12.000 N.m kadar 8 farklı model
  • Sıkma ve sökme işlemlerine uygun yapı
  • İki vitesli yapı, hızlı ve yavaş torklama
  • Vites kutusu kabzadan bağımsız döner
  • Sessiz ve titreşimsiz çalışma ile ergonomik
  • Hedeflenen tork değerine ulaştığında durur
  • Üretici Juwel Üretim yeri Almanya
  • Fabrika kalibrasyon belgesiyle sevk edilir
  • Türkiye’de tamir bakım kalibrasyon hizmeti

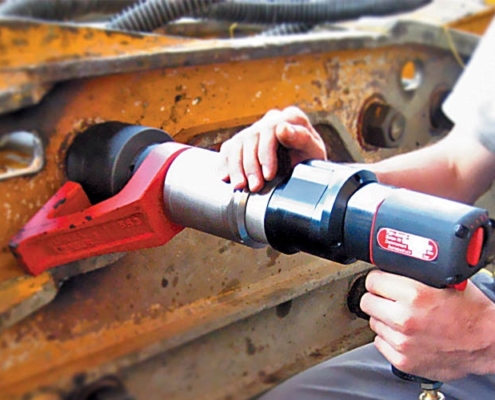

Havalı Somun Sökme – Havalı Somun Sıkma

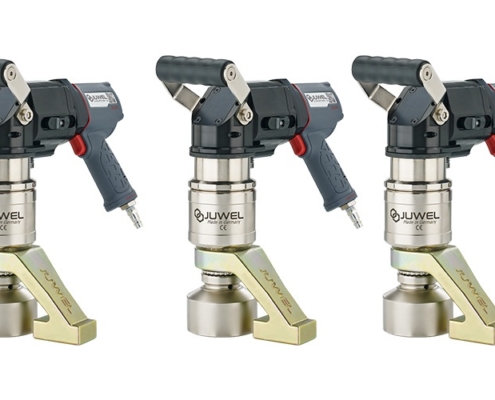

Juwel havalı tork anahtarları 40 N.m ile 12.000 N.m arasında dikey tip [ TL ] açılı tip [ TLW ] çok fonksiyonlu [ TLM ] olmak üzere üç farklı model ve 8 farklı kapasitede sunulur. Küçük model 40 N.m ile 880 N.m, büyük model 600 ile 12.000 N.m arasında torklama işlemi yapar. Hassasiyeti ±%5 dir.

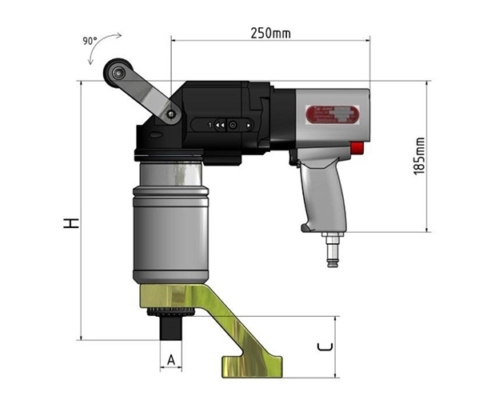

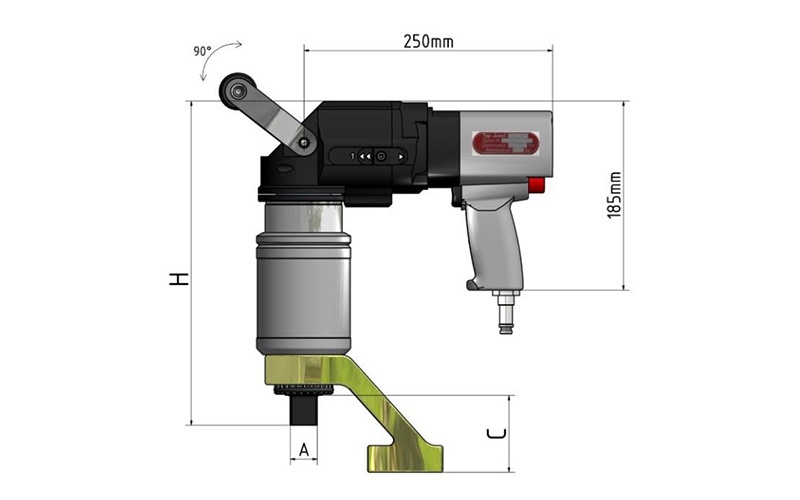

Parça Model Tork Aralığı Kare Sürücü Devir Hızı Ağırlık Ölçüler (mm)
No No N.m inch (A) d/d rpm Kg D H C
57 084 000 TLW-84 40 – 880 3/4” – 1″ 19 7 88 270 55/75
57 104 000 TLW-104 40 – 1.200 1” 19 8 88 270 75
57 244 000 TLW-244 70 – 2.500 1” 7.5 8 88 300 75
57 354 000 TLW-354 70 – 4.000 1.1/2’’ 7.5 9 88 320 95
57 504 000 TLW-504 100 – 5.000 1.1/2’’ 2 10 88 350 95
57 604 000 TLW-604 400 – 6.000 1.1/2’’ 2.8 13 88 340 110
57 904 000 TLW-904 450 – 10.000 1.1/2’’ 1.8 17 88 380 110
57 913 000 TLW-1205 600 – 12.000 1.1/2’’ 1.8 19 88 390 115

Havalı Tork Anahtarı Nasıl Çalışır?
Havalı tork anahtarları sağ ve sol olmak üzere her iki yöne çalışır. Bu sayede hem sıkma hem de sökme amaçlı olarak kullanılabilir. Pnomatik tork anahtarları giriş kuvvetini basınçlı havadan alır. Hava motoru basınçlı hava sayesinde ürettiği dönme kuvvetini dişli kutusuna aktarır. Dişli kutusu, hava motorundan gelen sabit dönme kuvvetini aktarım oranı ölçüsünde yükseltir.

Havalı Tork Anahtarında Tork Ayarı Nasıl Yapılır?

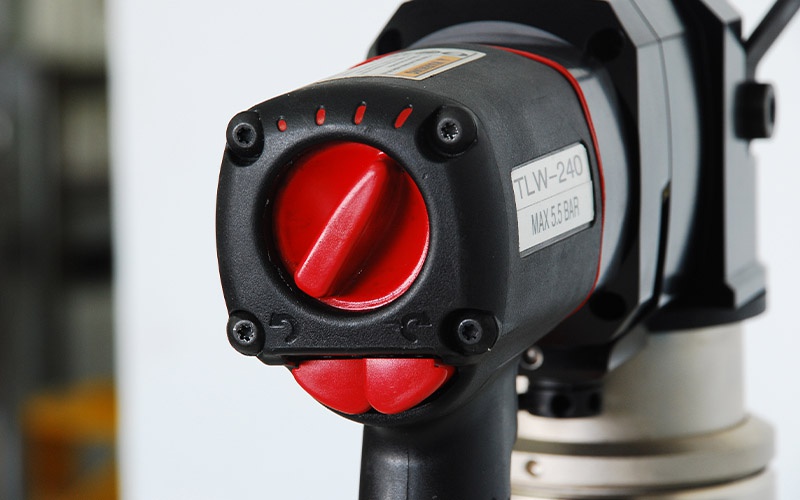

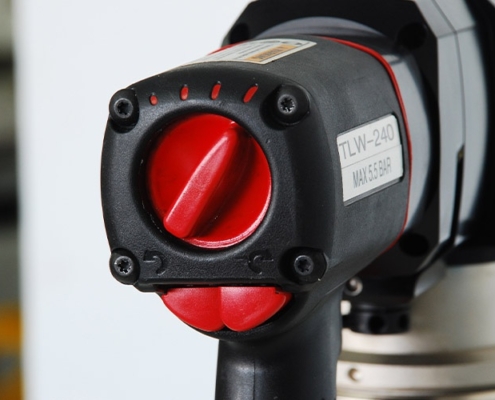

Juwel havalı tork anahtarlarında tork seçimi, iki vites, dört hava kademesi ve 1 – 6 bar kombinasyonu ile gerçekleştirilir. Basınç ayarı, cihaz ile birlikte sevk edilen şartlandırıcı üzerinden yapılır. Bu kombinasyon, her cihazda 40 farklı tork değerini seçme olanağı sunar. Juwel havalı tork anahtarları, sabit basınç ve debinin sağlanması durumunda ±%5 torklama hassasiyetine ulaşılır. Juwel havalı tork anahtarları fabrika kalibrasyon belgesi ile sevk edilir.

Darbesiz Sesiz Çalışma
Juwel havalı tork anahtarları darbesiz oldukları için sessiz çalışırlar. Çalışma sırasındaki gürültü seviyesi 70 desibelin altındadır. Darbeli olarak çalışan somun sıkma ve sökme cihazlarından farklı olarak ayarlanan tork değerine ulaştığında kendiliğinden durur. Hava basınç ve debisinin istenilen kriterleri karşılaması durumunda ±%5 hassasiyetle torklama işlemi sağlanmış olur.

Hava Tüketimi 20 litre/saniye
Pnomatik tork anahtarları ürettikleri tork gücünü basınçlı havadan alırlar. Bu cihazların hava tüketimi saniyede 20 litredir. Kompresörün dakikada en az 1200 litre hava üretebilmesi gerekir. Kompresörden gelen basınç ve debinin yeterli olmaması veya zaman zaman değişmesi durumunda tork değerleri de değişir. Bu durumda istenilen tork değerine ulaşılamaz. Daha az hava, daha az tork kuvveti demektir. Basınç ve debideki sapmalar tork değerini olumsuz etkiler. Ayrıca tork değerine ulaşılmadığını da görmek tespit etmek pek mümkün değildir.

Sevkiyat İçeriği

  • Havalı tork anahtarı cihaz
  • Krank tip Destek ayağı

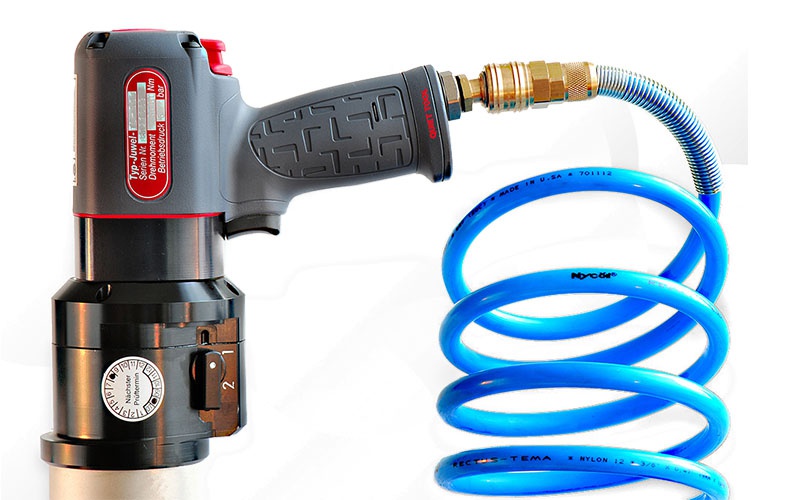

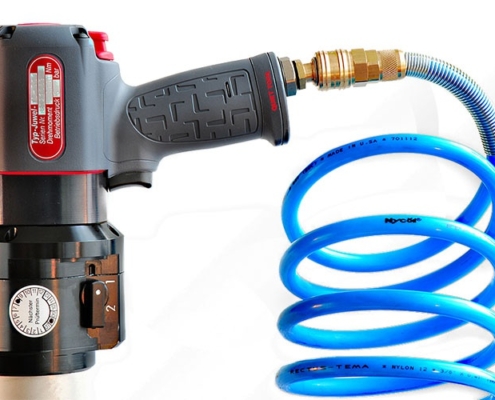

  • Şartlandırıcı ve hava hortumu
  • Tork ayar seçim tablosu
  • Kalibrasyon Belgesi
  • CE belgesi
  • Kullanım klavuzu
  • Civata torklama tablosu
  • Metal taşıma çantası

Servis ve Kalibrasyon Hizmeti

Havalı tork anahtarı tamir bakım ve kalibrasyon hizmetleri Hidrotork Ankara genel merkezinde sunulmaktadır. Hidrotork International bünyesinde 12.000 N.m ye kadar dinamik tork, 50.000 N.m ye kadar statik tork kalibrasyonu yapılmaktadır.
