Juwel Elektrikli Tork Anahtarı Standart Seri Açılı Tip ±%3.5

[ 150 – 10.000 N.m ]

  • Torklama hassasiyeti ±3.5%
  • Torklama kapasite aralığı 150 -10.000 N.m
  • Sıkma ve sökmeye uygun teknik tasarım
  • 2 vitesli tasarım, hızlı ve yavaş torklama
  • Analog ayar paneli ile 200 farklı tork ayarı
  • Ayarlanan tork değerine ulaştığında durur
  • Kabza kısmı 360° derece serbestçe döner
  • Juwel fabrika kalibrasyon belgesiyle sevk edilir
  • Türkiye’de yedek parça ve kalibrasyon hizmeti

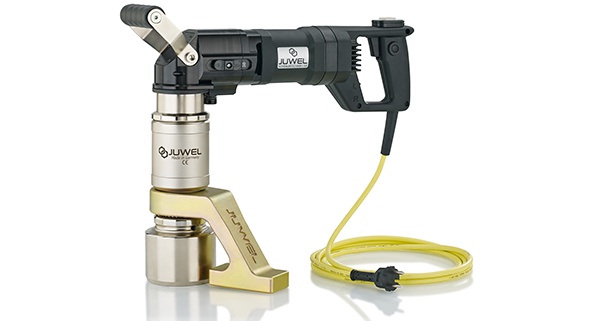

Juwel 4. Nesil Elektrikli Tork Anahtarı

Avrupa’ın önde gelen tork firmalarından Juwel Schraubtechnik GmbH elektrikli tork anahtarlarında kapsamlı bir ürün programına sahiptir. Juwel markası, elektrikli tork anahtarları dikey tip [TES] , açılı tip [TEWS] ve çok fonksiyonlu [TESM] olmak üzere üç farklı tasarımda sunulur.

Düz tip ve açılı tip modellerinin standart seri ve ağır iş serisi olmak üzere ikişer varyasyonu bulunur.

Standart Seri, maximum kapasite 10.000 Nm

Juwel 4. Nesil elektrikli tork anahtarları standart serisinde 150 ile 10.000 N.m aralığında 7 farklı cihaz bulunur. Standart seri elektrikli tork anahtarları dişli sistemleri yataklanmadığı için şanzıman çapları ağır iş serisine göre daha incedir. Yoğun olmayan hafif işler için standart seri tercih edilir.

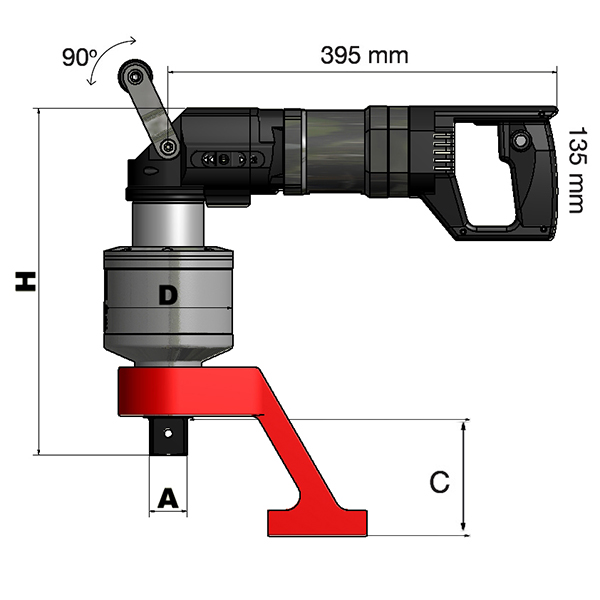

Parça No. Tork Aralığı Kare Sürücü (A) Devir Hızı Ölçüler (mm) Ağırlık
# N.m inch d/d (rpm) H C D kg
TEWS-84 150-850 3/4″-1″ 16 265-275 55-75 88 9.5-9.7
TEWS-104 280-1200 1″ 14 275 75 88 9.9
TEWS-244 360-2500 1″ 10 305 75 88 11.5
TEWS-354 360-3500 1.1/2″ 9 315 95 88 12.3
TEWS-504 700-5000 1.1/2” 3 365 95 88 14.4
TEWS-604 816-6000 1.1/2” 6.5 350 110 130 18
TEWS-904 1024-10000 1.1/2” 2.5 390 110 130 20.8

Tekrarlanabilen vidalama hassasiyeti ± % 3,5
Juwel TES, TEWS ve TESM serisi elektrikli tork anahtarları ±% 3,5 hassasiyetinde torklama işlemi yaparlar. Bu cihazler analog panel üzerinde ayarlanan tork değerine ulaştığında otomatik olarak durur. Cihaz ile birlikte 00 ile 99 rakamlarına denk gelen tork değerlerini içeren tork tablosu sevk edilir.

Sıkma ve sökme özelliği
Juwel elektrikli tork anahtarları somun sıkma işlemlerinde olduğu gibi, somun sökme işlemlerinde kullanılabilir. Elektrik motorunun sağ sol ayar mandalı mevcuttur. Cihaz her iki işlem için kullanılabilecek teknik donanıma sahiptir. Somun sökme işlemlerinde tork ayar panelinden maksimum kapasite seçilmelidir. Juwel cihazlarında 1. Vites 99 ayarı maksimum kapasiteyi çalıştırır.

Yumuşak / Sert Vidalama = Hard Joint / Soft Joint
Kömürlü tip elektrik motoru kullanan bütün elektrikli tork anahtarları somunu sıfır tork noktasından alıp istenilen tork değerine kadar sıkma özelliğine sahiptir. Yumuşak vidalama (soft joint) olarak tanımlanan bu tür işlemlerde kömür motorlu elektrikli tork anahtarları başarılı sonuçlar verir. Ancak torklama işleminin sıkılmış bir somunun üzerine tekrarlanması durumunda cihazlar tork özelliğini tamamen kaybederler. Bu cihazlar sıkılmış bir somun üzerindeki torku algılayıp üzerini tamamlayabilmesi için en az 90° lik bir dönüşe ihtiyaç duyarlar. Sıkılmış bir somunda bu kadar boşluk yok ise, cihaz kapasitesin üzerinde bir güç ile sıkma işlemine devam eder ve gücünün bittiği noktada durur. Kömür motorlu elektrikli tork anahtarları (Norbar Evotorque hariç) kademeli sıkma ve sıkılmış bir somunun konumlanmış (residential torque) torkunu ölçme amacıyla kullanılamaz. Çelik plakaların birleştirilmesi gibi somunların çok kısa dönüşlerle yüksek tork değerlerinde konumlandığı uygulamalar için elektrikli tork anahtarları sert vidalama (hard Joint) şartlarına göre kalibre edilmelidir.

Hızlı ve yavaş torklama
Juwel elektrikli tork anahtarları iki kademeli şanzıman ile donatılmıştır. Bu donanım sayesinde yavaş veya hızlı torklama seçimi yapılabilir. Birinci vites ağır ancak yavaş, ikinci vites hafif ancak hızlı torklama işlemleri için seçilir. İki rakamlı tork ayar panelinde her bir vites için 99 farklı ayar ile toplam 200 farklı tork değer seçimi yapılabilir. Sevkiyat içeriğinde her bir cihaz için tork seçin tablosu bulunur.

Kalibrasyon geçerlilik etiketi
Juwel elektrikli tork anahtarları bir yıl geçerli uluslararası geçerliliği olan kalibrasyon sertifikası ile sevk edilir. Bu sertifikaya referans olarak geçerlilik süresi cihazın üzerindeki kalibrasyon etiketi ile görsel hale getirilir. Elektrikli tork anahtarlarının kalibrasyon geçerlilik süreleri 12 aydır. Her yıl yenilenmesi gerekir. Ancak elektrikli tork anahtarları her tamir ve bakım işleminden sonra da kalibre edilmesi zorunludur. Elektrik aksamında değiştirilen parçalar, kömür veya rotor gibi cihazın giriş gücünü değiştireceğinden, tork değerleri üzerinde de değişikliğe neden olabilir. Bu nedenle Hidrotork ’da tamire gelen her cihaz kalibre edilerek sevk edilir. Satıştan sonraki ilk kalibrasyon ücretsizdir.

Türkiye’de elektrikli tork anahtarı kalibrasyonu:
Hidrotork 2007 yılından buyana elektrikli tork anahtarı kalibrasyon hizmeti vermektedir. Hidrotork bünyesinde 12.000 N.m kapasiteye kadar elektrikli, havalı tork anahtarları için dinamik kalibrasyon 50.000 N.m ye kadar ise statik hidrolik tork kalibrasyon hizmeti verilmektedir. Hidrotork satış proğramında bulunan Juwel ve Norbar marka elektrikli tork anahtarlarının teknik servis ve bakım hizmetlerini de karşılamaktadır. Arızalanan cihazlar en geç 24 saat içinde onarılıp kalibre edilerek işbaşı yapmaları sağlanmaktadır.
