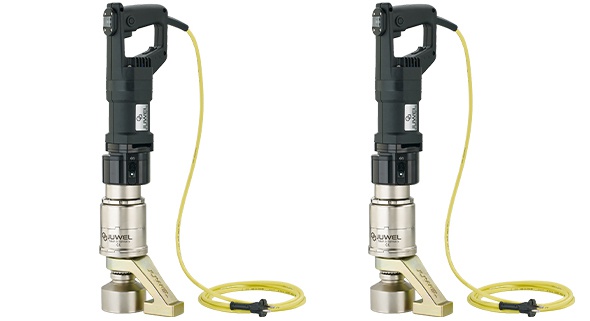

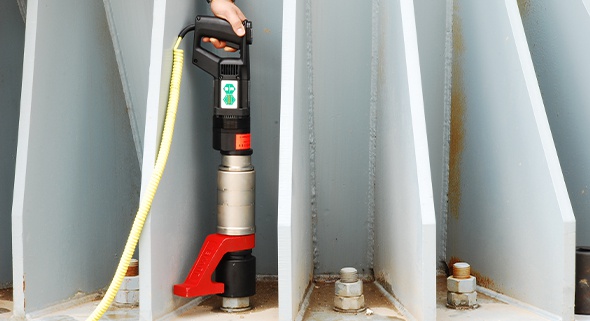

Juwel Elektrikli Tork Anahtarı Ağır İş Seri Dikey Tip ±%3.5

[ 360 – 12.000 N.m ]

  • Torklama hassasiyeti ±%3.5
  • Kapasite aralığı 360 – 12.000 N.m
  • Sıkma ve sökmeye uygun teknik tasarım
  • 2 vitesli şanzıman, hızlı ve yavaş torklama

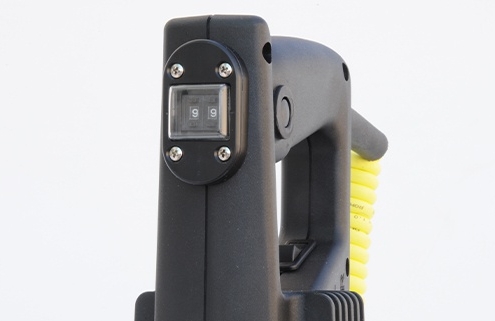

  • Analog ayar paneli ile 200 farklı tork ayarı
  • Ayarlanan tork değerine ulaştığında durur
  • Kabza kısmı 360° derece serbestçe döner
  • Juwel fabrika kalibrasyon belgesiyle sevk edilir
  • Türkiye’de yedek parça ve kalibrasyon hizmeti

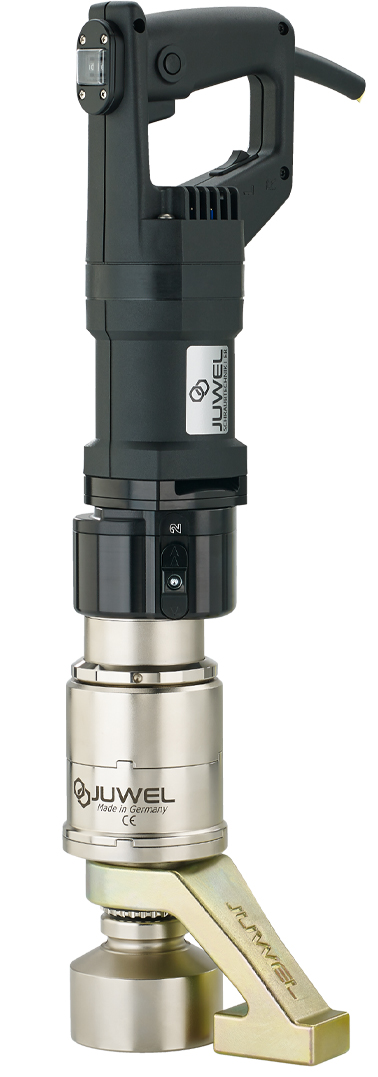

Juwel 5. Nesil Elektrikli Tork Anahtarı

Avrupa’ın önde gelen tork firmalarından Juwel Schraubtechnik GmbH elektrikli tork anahtarlarında kapsamlı bir ürün programına sahiptir. Juwel markası, elektrikli tork anahtarları dikey tip [TES] , açılı tip [TEWS] ve çok fonksiyonlu [TESM] olmak üzere üç farklı tasarımda sunulur.

Düz tip ve açılı tip modellerinin standart seri ve ağır iş serisi olmak üzere ikişer varyasyonu bulunur.

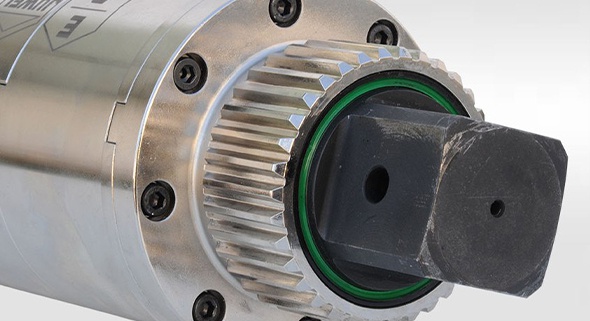

Ağır İş Serisi Elektrikli Tork Anahtarı 12.000 Nm

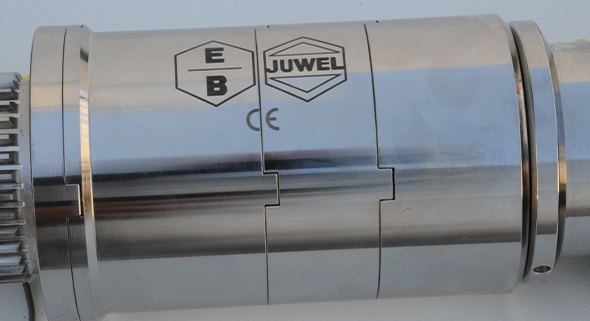

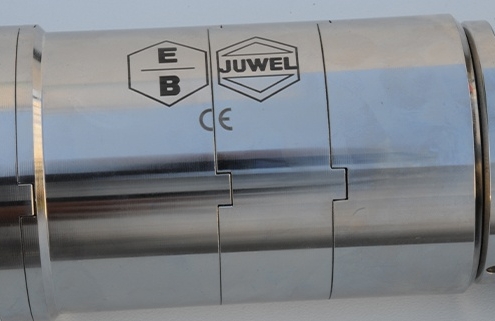

Juwel 5. Nesil elektrikli tork anahtarları ağır iş serisinde 360 ile 12.000 N.m aralığında farklı 6 cihaz bulunur. Ağır iş serisi cihazların dişli sistemleri rulman ve burçlarla yataklanmıştır. Bu yataklama sürtünme ve yan yüklerin en aza indirilmesini sağlar. Yataklanmış Juwel şanzıman çapları standart seriye göre birkaç mm daha fazladır. Yoğun ve ağır torklama işlemleri için 5. nesil xx5 serisinin tercih edilmesi gerekir.

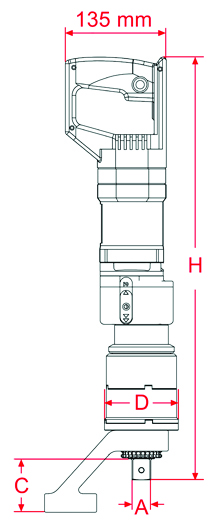

Parça No. Tork Aralığı Kare Sürücü (A) Devir Hızı Ölçüler (mm) Ağırlık
# N.m inch d/d (rpm) H C D kg
TES-245 360 – 2500 1” 10 570 75 99 10.6
TES-355 360 – 3500 1.1/2” 9 580 95 99 11.5
TES-505 700 – 5000 1.1/2” 3 63 95 99 13.7
TES-605 816 – 6000 1.1/2” 6.5 615 110 135 16.9
TES-905 1024 – 10000 1.1/2” 2.5 660 110 135 20.5
TES-1205 1400 – 12000 1.1/2” 2 660 115 172 29

Tekrarlanabilen vidalama hassasiyeti ± % 3,5

Juwel TES, TEWS ve TESM serisi elektrikli tork anahtarları ±% 3,5 hassasiyetinde torklama işlemi yaparlar. Bu cihazler analog panel üzerinde ayarlanan tork değerine ulaştığında otomatik olarak durur. Cihaz ile birlikte 00 ile 99 rakamlarına denk gelen tork değerlerini içeren tork tablosu sevk edilir.

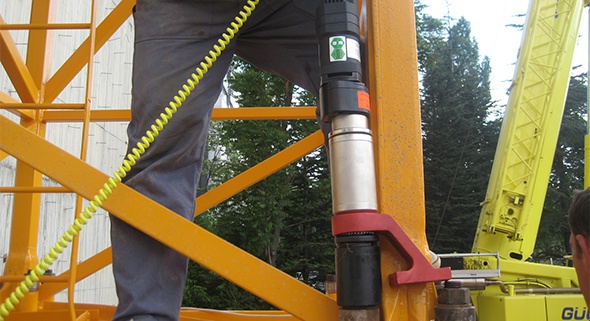

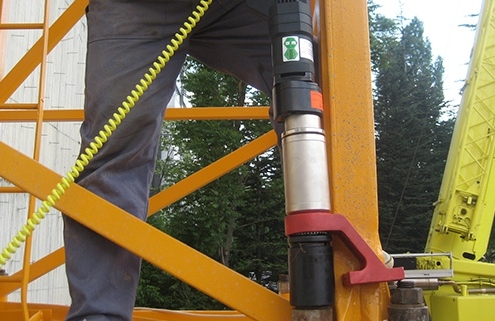

Sıkma ve sökme özelliği

Juwel elektrikli tork anahtarları somun sıkma işlemlerinde olduğu gibi, somun sökme işlemlerinde kullanılabilir. Elektrik motorunun sağ sol ayar mandalı mevcuttur. Cihaz her iki işlem için kullanılabilecek teknik donanıma sahiptir. Somun sökme işlemlerinde tork ayar panelinden maksimum kapasite seçilmelidir. Juwel cihazlarında 1. Vites 99 ayarı maksimum kapasiteyi çalıştırır.

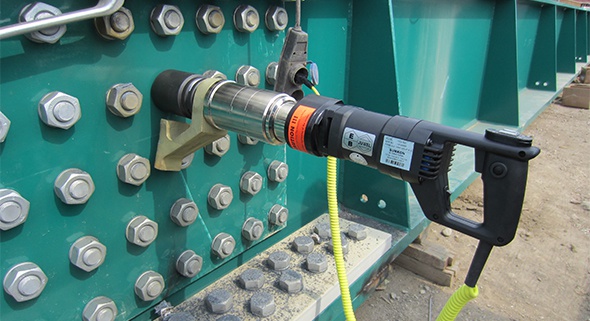

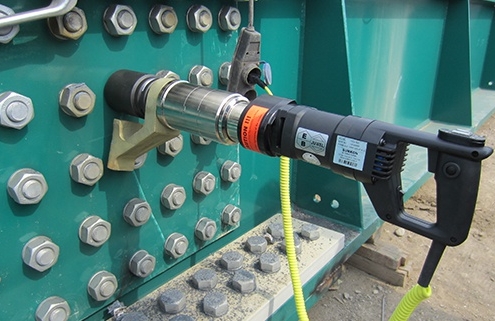

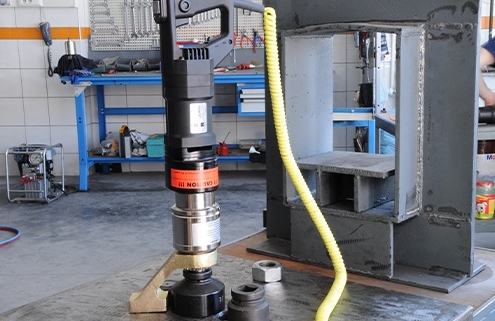

Yumuşak / Sert Vidalama = Hard Joint / Soft Joint

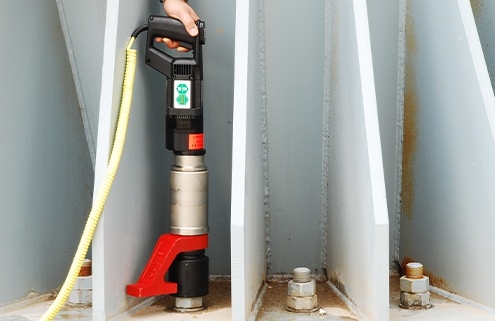

Kömürlü tip elektrik motoru kullanan bütün elektrikli tork anahtarları somunu sıfır tork noktasından alıp istenilen tork değerine kadar sıkma özelliğine sahiptir. Yumuşak vidalama (soft joint) olarak tanımlanan bu tür işlemlerde kömür motorlu elektrikli tork anahtarları başarılı sonuçlar verir. Ancak torklama işleminin sıkılmış bir somunun üzerine tekrarlanması durumunda cihazlar tork özelliğini tamamen kaybederler. Bu cihazlar sıkılmış bir somun üzerindeki torku algılayıp üzerini tamamlayabilmesi için en az 90° lik bir dönüşe ihtiyaç duyarlar. Sıkılmış bir somunda bu kadar boşluk yok ise, cihaz kapasitesin üzerinde bir güç ile sıkma işlemine devam eder ve gücünün bittiği noktada durur. Kömür motorlu elektrikli tork anahtarları (Norbar Evotorque hariç) kademeli sıkma ve sıkılmış bir somunun konumlanmış (residential torque) torkunu ölçme amacıyla kullanılamaz. Çelik plakaların birleştirilmesi gibi somunların çok kısa dönüşlerle yüksek tork değerlerinde konumlandığı uygulamalar için elektrikli tork anahtarları sert vidalama (hard Joint) şartlarına göre kalibre edilmelidir.

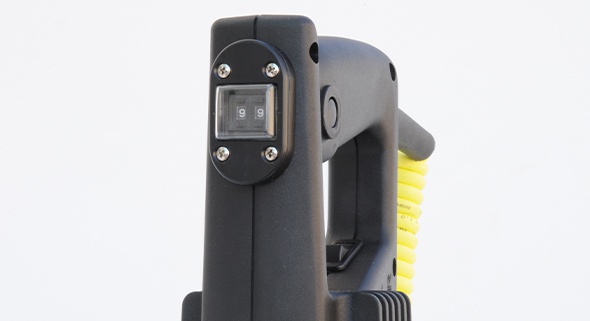

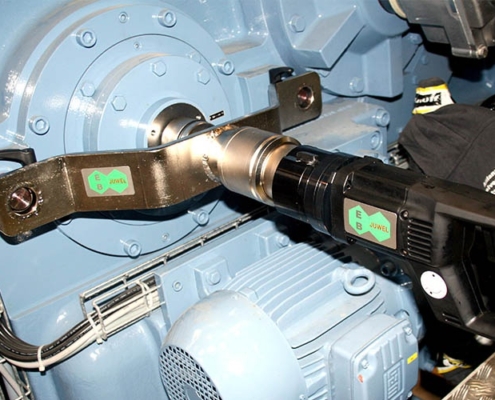

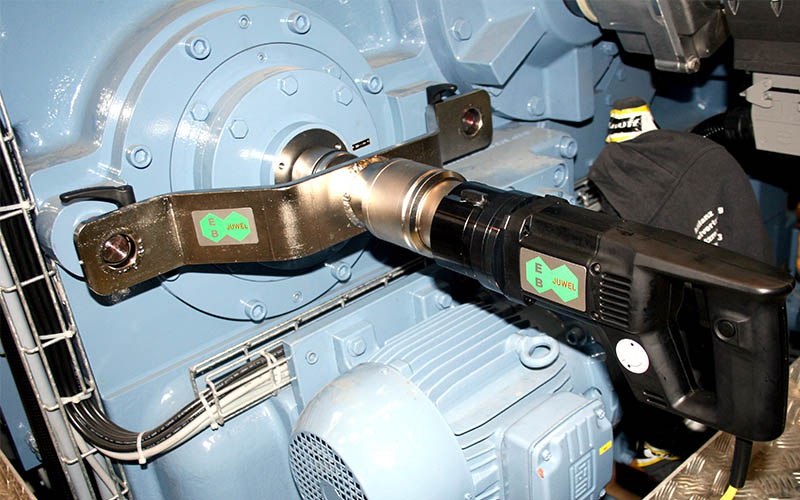

Hızlı ve yavaş torklama

Juwel elektrikli tork anahtarları iki kademeli şanzıman ile donatılmıştır. Bu donanım sayesinde yavaş veya hızlı torklama seçimi yapılabilir. Birinci vites ağır ancak yavaş, ikinci vites hafif ancak hızlı torklama işlemleri için seçilir. İki rakamlı tork ayar panelinde her bir vites için 99 farklı ayar ile toplam 200 farklı tork değer seçimi yapılabilir. Sevkiyat içeriğinde her bir cihaz için tork seçin tablosu bulunur.

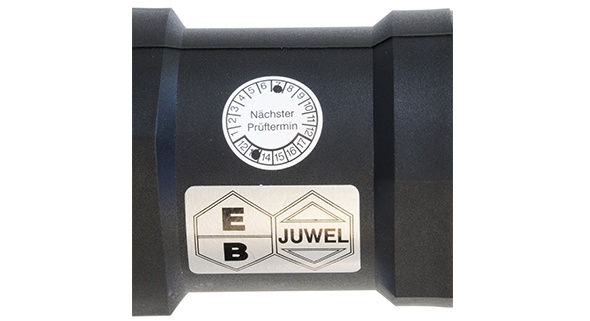

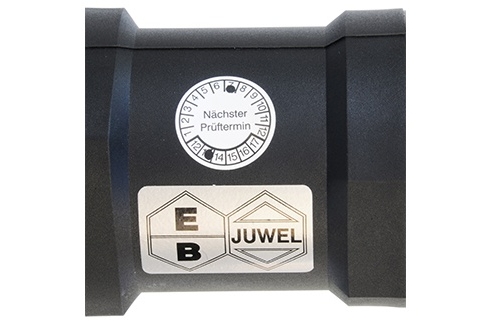

Kalibrasyon geçerlilik etiketi

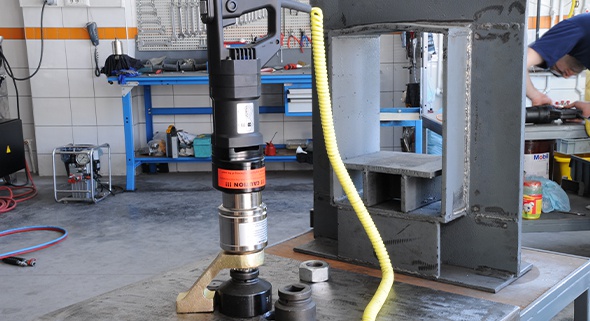

Juwel elektrikli tork anahtarları bir yıl geçerli uluslararası geçerliliği olan kalibrasyon sertifikası ile sevk edilir. Bu sertifikaya referans olarak geçerlilik süresi cihazın üzerindeki kalibrasyon etiketi ile görsel hale getirilir. Elektrikli tork anahtarlarının kalibrasyon geçerlilik süreleri 12 aydır. Her yıl yenilenmesi gerekir. Ancak elektrikli tork anahtarları her tamir ve bakım işleminden sonra da kalibre edilmesi zorunludur. Elektrik aksamında değiştirilen parçalar, kömür veya rotor gibi cihazın giriş gücünü değiştireceğinden, tork değerleri üzerinde de değişikliğe neden olabilir. Bu nedenle Hidrotork ’da tamire gelen her cihaz kalibre edilerek sevk edilir. Satıştan sonraki ilk kalibrasyon ücretsizdir.

Türkiye’de elektrikli tork anahtarı kalibrasyonu:

Hidrotork 2007 yılından buyana elektrikli tork anahtarı kalibrasyon hizmeti vermektedir. Hidrotork bünyesinde 12.000 N.m kapasiteye kadar elektrikli, havalı tork anahtarları için dinamik kalibrasyon 50.000 N.m ye kadar ise statik hidrolik tork kalibrasyon hizmeti verilmektedir. Hidrotork satış proğramında bulunan Juwel ve Norbar marka elektrikli tork anahtarlarının teknik servis ve bakım hizmetlerini de karşılamaktadır. Arızalanan cihazlar en geç 24 saat içinde onarılıp kalibre edilerek işbaşı yapmaları sağlanmaktadır.

Sevkiyat İçeriği:
  • Tork anahtarı
  • Kalibrasyon sertifikası
  • Krank tip standart destek ayağı
  • Cihaza özgü tork seçim tablosu
  • Civata torklama tablosu
  • Kullanım klavuzu
  • Metal taşıma çantası
