Equalizer Sıfır Boşluk Hidrolik Flanş Ayırıcı SG18TE

[18 Ton – 100 mm]

Ürün Kodu: SG18TE

  • Flanş ayırma kapasitesi 18 Ton

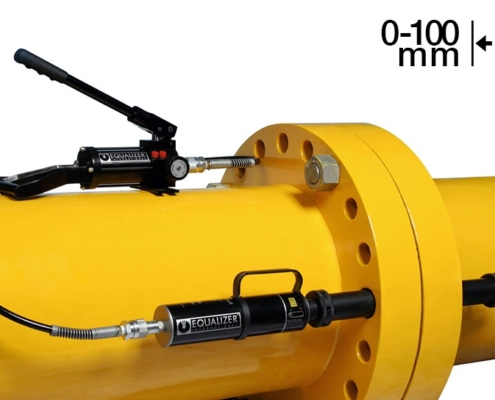

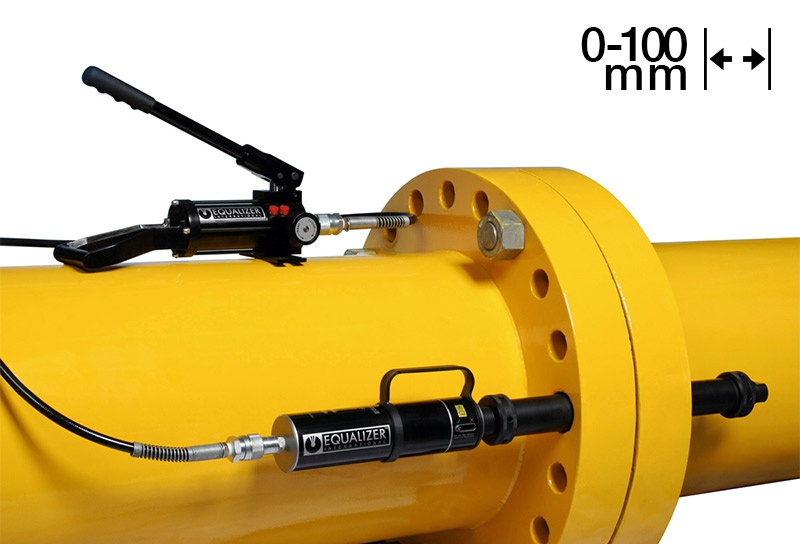

  • 0-100 mm arası flanş ayırma mesafesi
  • Flanşları saplama deliğinden kavrar ve ayırır
  • Boşluğu olmayan flanş plakaları için tasarlanmıştır
  • Flanş sızdırmazlık yüzeylerine hasar vermez
  • Ayırma işleminde maksimum güvenlik sunar

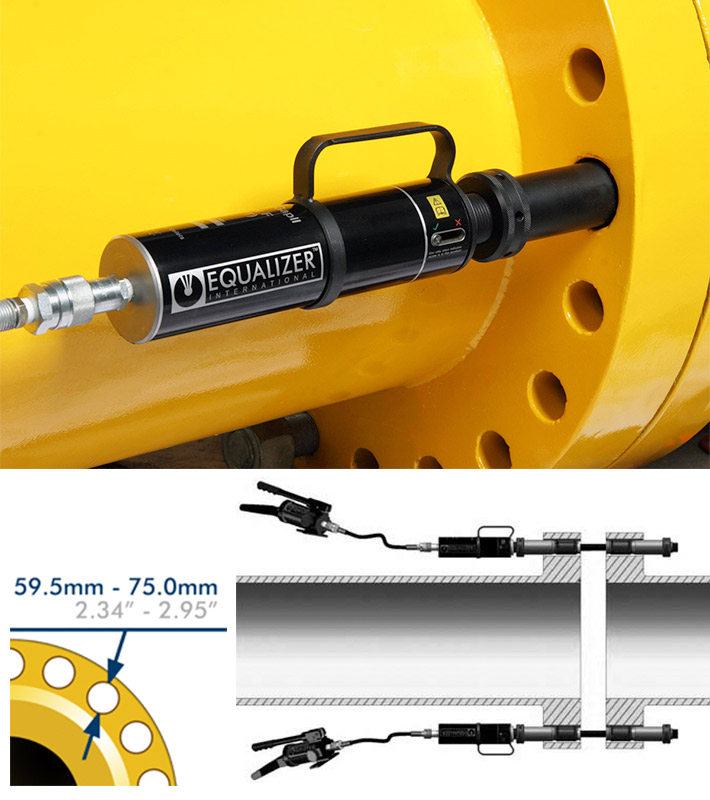

  • 59.5 – 75 mm bağlantı delik çaplı flanşlara uygundur
  • M60, M64 ve M70 saplamalı bağlantılı flanşlar içindir
  • 14 Kg ağırlığı ile kullanımı kolay ve ergonomiktir
  • Türkiye’de servis ve yedek parça desteği mevcuttur

SG18TE 18 Ton Gripli Flanş Ayırma

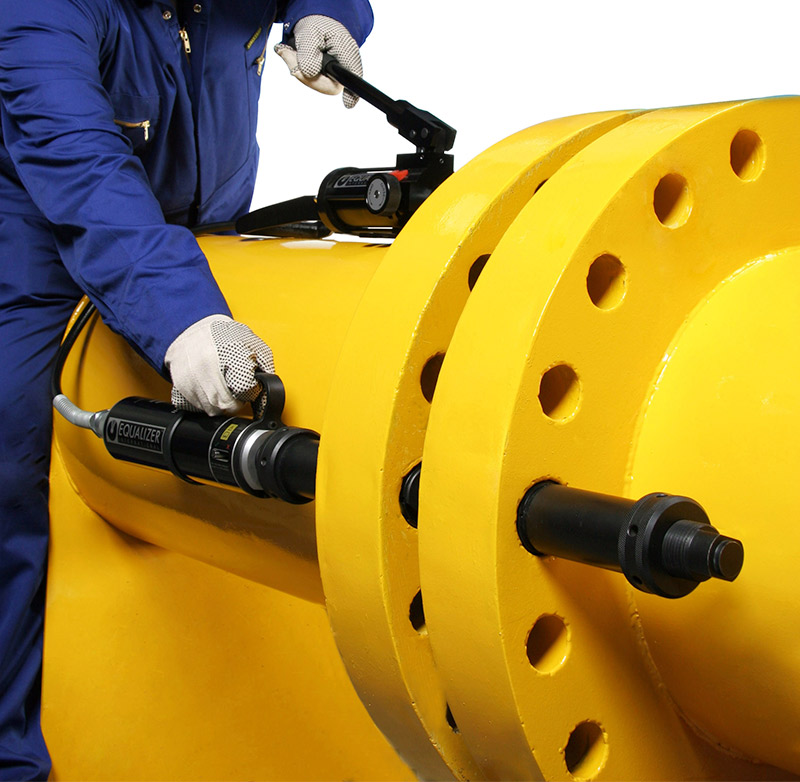

Equalizer sıfır boşluk grip tutuculu hidrolik flanş ayırıcı bağlantı saplama deliklerinden flanşları kavrayarak ayırma yapar. Bu tür flanşlarda yüzeyde herhangi bir boşluk yoktur. Bu nedenle 6 mm boşluktan başlayarak ayırma yapan standart flanş ayırıcılar bu flanşlarda kullanılamaz. Ayrıca flanş sızdırmazlık yüzeylerinde herhangi bir yaralanma hasar, olmasının kabul edilemediği durumlarda grip tutuculu flanş ayırıcılar ideal ekipmanlardır.

SG18TE hidrolik flanş ayırıcı 700 bar hidrolik el pompası ile çalışır ve 18 ton çekme-ayırma kuvveti üretir. Bu flanş ayırıcı ekipman 59.5 mm ile 75 mm saplama deliği bulunan flanş plakaları için tasarlanmış üstün özellikli bir ekipmandır. Saplama delikleri bu değerlerin altında veya üstünde ise ilgili diğer ekipmanın seçilmesi gerekir.

Nasıl Çalışır?

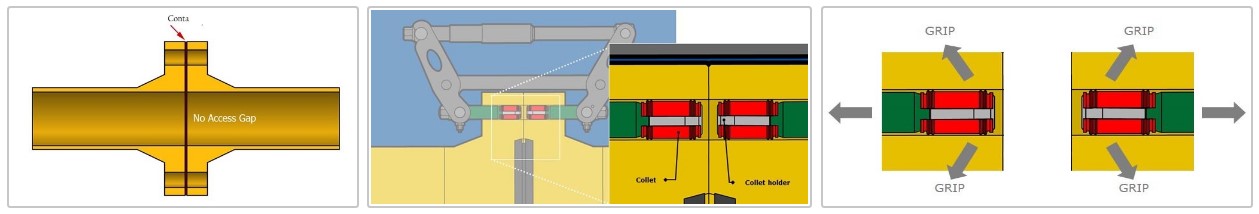

Standart flanş ayırıcı ekipmanlar en az 2 ve 6 mm flanş arası boşluktan itibaren ayırma işlemini başlatabilir. Zira ayırcının en uç noktasındaki kalınlık 2 veya 6 mm’dir. Flanş plakaları arasında hiçbir boşluğun olmadığı bağlantılarda SG serisi grip tutuculu flanş ayırıcılar olmazsa olmaz ekipmanlardır. Grip tutuculu ayırıcılar flanş plakalarını saplamalarının yuvalarından kavradıktan sonra ayırma kuvveti uygular. Saplama çapına uygun üç parçalı gripler genişleyerek saplama yuvasına tutunur. Gripler saplama yuvasına gerdirilerek sabitlendikten sonra ayırma işlemi başlatılır.

SG18TE flanş ayırma ekipmanı içinde M60, M64 ve M70 saplama ölçülerinde üç takım grip standart olarak bulunur. Sıfır boşluk flanş bağlantıları genel olarak denizaltı doğalgaz ve petrol aktarım hatlarında kullanılır. Bu nedenle flanş birleşim noktalarında boşluk bulunmaması gerekir. Buhar ve suyun bulunduğu bazı yer yüzü flanş bağlantılarında da sıfır boşluklu flanş bağlantısı uygulanmaktadır.

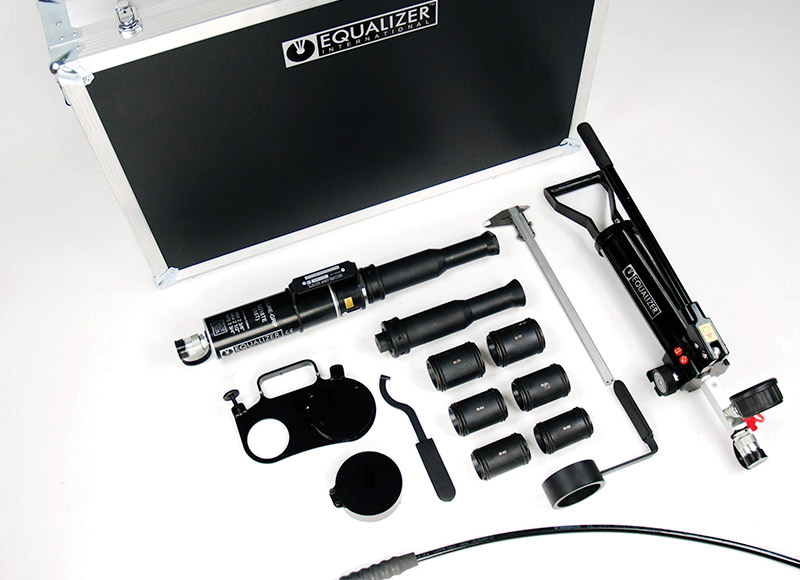

Sevkiyat içeriği:

  • 1 x SG18TE hidrolik flanş ayırıcı
  • 1 x 700 bar hidrolik el pompası
  • 1 x 700 bar 2 m hidrolik hortum
  • 1 x 30 mm altıgen lokma
  • 1 x Mekanik kumpas
  • 1 x Güvenlik takozu
  • 2 x M60 grip tutucu
  • 2 x M64 grip tutucu
  • 2 x M70 grip tutucu
  • 1 x Kullanım kılavuzu
  • 1 x ½” kare sürücülü anahtar
  • Cihaz ağırlığı 14 kg. Çanta ile birlikte ağırlık 45 kg.
  • Sünger korumalı alüminyum çanta içinde sevk edilir.
  • Çanta ebatları: 890 x 570 x 165 mm
