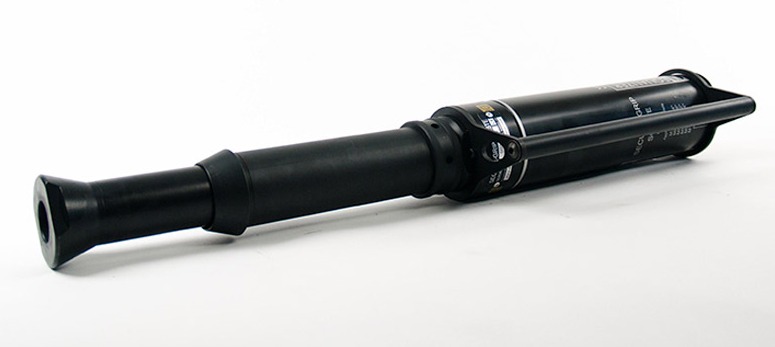

Equalizer Sıfır Boşluk Hidrolik Flanş Ayırıcı SG25TE

 [25 Ton – 120 mm]

Ürün Kodu: SG25TE

  • Flanş ayırma kapasitesi 25 Ton

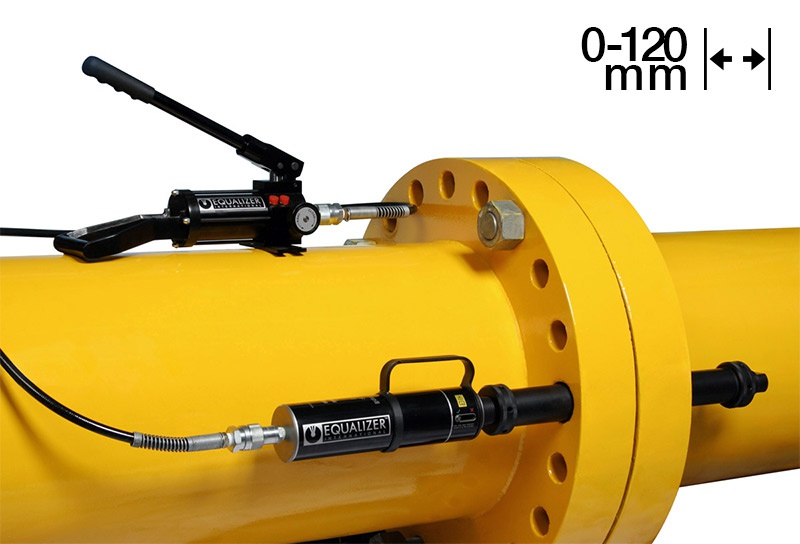

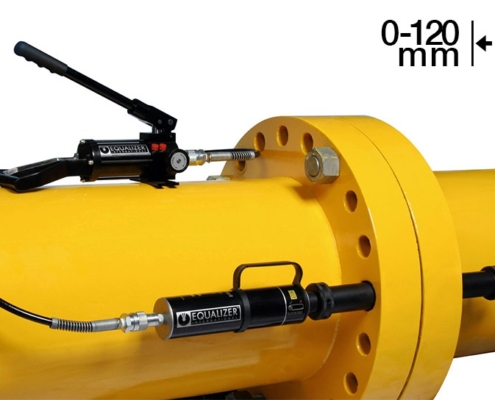

  • 0-120 mm arası flanş ayırma mesafesi
  • Flanşları saplama deliğinden kavrar ve ayırır
  • Boşluğu olmayan flanş plakaları için tasarlanmıştır
  • Flanş sızdırmazlık yüzeylerine hasar vermez
  • Ayırma işleminde maksimum güvenlik sunar
  • M76, M80 ve M84 saplamalı bağlantılı flanşlar içindir
  • Her saplama çapına uygun tutucu gripler mevcuttur
  • 24 Kg ağırlığı ile kullanımı kolay ve ergonomiktir
  • Türkiye’de servis ve yedek parça desteği mevcuttur

Sıfır Boşluk Bağlantılı Flanşlar İçin SG25TE 25 ton Gripli Flanş Ayırıcı

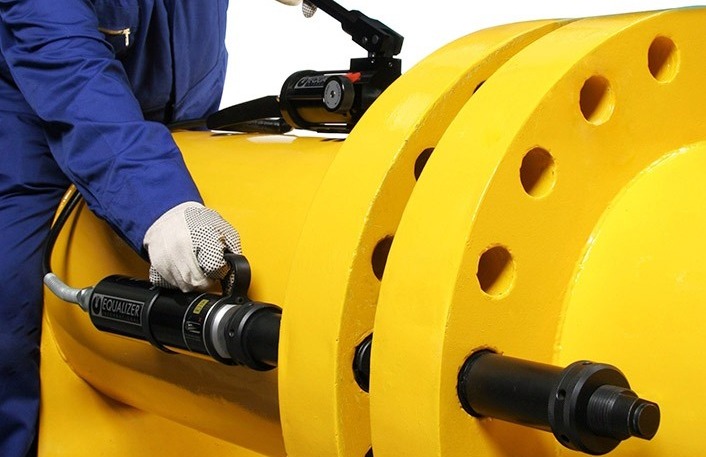

Equalizer sıfır boşluk grip tutuculu hidrolik flanş ayırıcı bağlantı saplama deliklerinden flanşları kavrayarak ayırma yapar. Bu tür flanşlarda yüzeyde herhangi bir boşluk yoktur. Bu nedenle 6 mm boşluktan başlayarak ayırma yapan standart flanş ayırıcılar bu flanşlarda kullanılamaz. Ayrıca flanş sızdırmazlık yüzeylerinde herhangi bir yaralanma hasar, olmasının kabul edilemediği durumlarda grip tutuculu flanş ayırıcılar ideal ekipmanlardır.

SG25TE hidrolik flanş ayırıcı 700 bar hidrolik el pompası ile çalışır ve 25 ton çekme-ayırma kuvveti üretir. Bu flanş ayırıcı ekipman 75 mm ile 108 mm saplama deliği bulunan flanş plakaları için tasarlanmış üstün özellikli bir ekipmandır. Saplama delikleri bu değerlerin altında veya üstünde ise ilgili diğer ekipmanın seçilmesi gerekir.

Nasıl Çalışır?

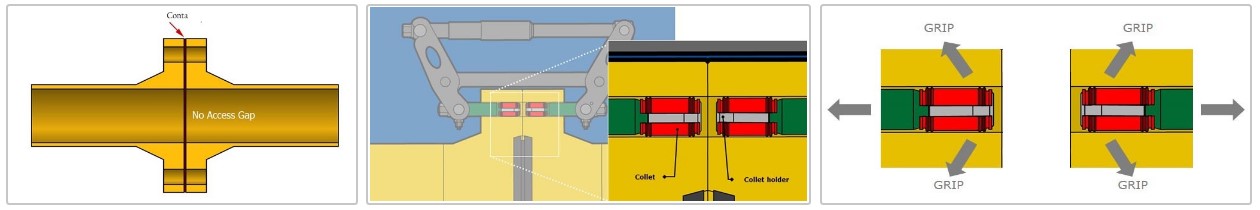

Standart flanş ayırıcı ekipmanlar en az 2 ve 6 mm flanş arası boşluktan itibaren ayırma işlemini başlatabilir. Zira ayırıcının en uç noktasındaki kalınlık 2 veya 6 mm’dir. Flanş plakaları arasında hiçbir boşluğun olmadığı bağlantılarda SG serisi grip tutuculu flanş ayırıcılar olmazsa olmaz ekipmanlardır. Gripli tutucu ayırıcılar flanş plakalarını saplamalarının yuvalarından kavradıktan sonra ayırma kuvveti uygular. Saplama çapına uygun üç parçalı gripler genişleyerek saplama yuvasına tutunur. Gripler saplama yuvasına gerdirilerek sabitlendikten sonra ayırma işlemi başlatılır.

SG25TE flanş ayırma ekipmanı içinde M76, M80 ve M84 saplama ölçülerinde üç takım grip standart olarak bulunur. Sıfır boşluk flanş bağlantıları genel olarak denizaltı doğalgaz ve petrol aktarım hatlarında kullanılır. Bu nedenle flanş birleşim noktalarında boşluk bulunmaması gerekir. Buhar ve suyun bulunduğu bazı yer yüzü flanş bağlantılarında da sıfır boşluklu flanş bağlantısı uygulanmaktadır.

Sevkiyat içeriği:

  • 1 x SG25TE ayırıcı ekipman
  • 1 x 700 bar hidrolik el pompası
  • 1 x 700 bar 2 m hidrolik hortum
  • 1 x 30 mm altıgen lokma
  • 1 x Mekanik kumpas
  • 1 x Güvenlik takozu
  • Grip tutucular ayrıca teklif edilir
  • 1 x Kullanım kılavuzu
  • 1 x ½” kare sürücülü anahtar
  • Cihaz ağırlığı 24 kg. Çanta ile birlikte ağırlık 50 kg.
  • Sünger korumalı alüminyum çanta içinde sevk edilir.
  • Çanta ebatları: 890 x 570 x 165 m
