Equalizer Sıfır Boşluk Hidrolik Flanş Ayırıcı SG13TE

[13 Ton – 115 mm]

Ürün Kodu: SG13TE

  • Flanş ayırma kapasitesi 13 Ton

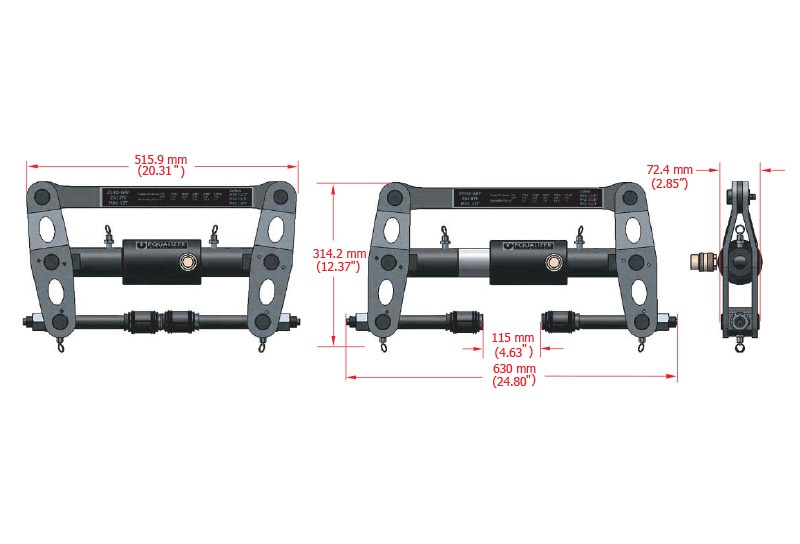

  • 0-115 mm arası flanş ayırma mesafesi
  • Flanşları saplama deliğinden kavrar ve ayırır
  • Boşluğu olmayan flanş plakaları için tasarlanmıştır
  • Flanş sızdırmazlık yüzeylerine hasar vermez
  • Ayırma işleminde maksimum güvenlik sunar
  • 38 – 49 mm bağlantı delik çaplı flanşlara uygundur
  • Her saplama çapına uygun tutucu gripler mevcuttur
  • 21.5 Kg ağırlığı ile kullanımı kolay ve ergonomiktir
  • Türkiye’de servis ve yedek parça desteği mevcuttur

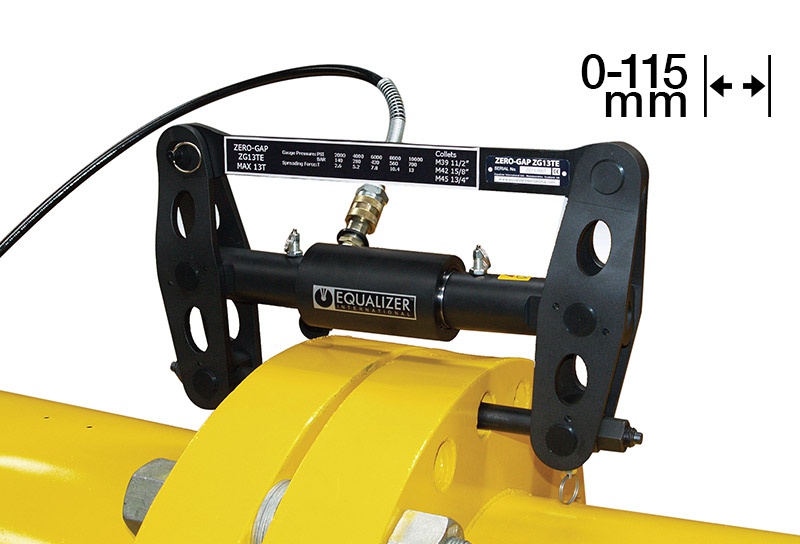

SG13TE 13 Ton Harici Pompalı Hidrolik Flanş Ayırıcı
Equalizer sıfır boşluk gripli tutuculu hidrolik flanş ayırıcı, saplama deliklerinden flanşları kavrayarak ayırma yapar. Bu tür flanşlarda yüzeyde herhangi bir boşluk yoktur. Bu nedenle 6 mm boşluktan başlayarak ayırma yapan standart flanş ayırıcılar bu flanşlarda kullanılamaz.

Ayrıca flanş sızdırmazlık yüzeylerinde herhangi bir yaralanma hasar, olmasının kabul edilemediği durumlarda grip tutuculu flanş ayırıcılar ideal ekipmanlardır. SG13TE hidrolik flanş ayırıcı 700 bar hidrolik el pompası ile çalışır ve 13 ton çekme-ayırma kuvveti üretir.

Bu flanş ayırıcı ekipman 38 mm ile 49 mm saplama deliği bulunan flanş plakaları için tasarlanmış üstün özellikli bir ekipmandır. Saplama delikleri bu değerlerin altında veya üstünde ise ilgili diğer ekipmanın seçilmesi gerekir.

Nasıl Çalışır?

Standart flanş ayırıcı ekipmanlar en az 2 ve 6 mm flanş arası boşluktan itibaren ayırma işlemini başlatabilir. Zira ayırıcının en uç noktasındaki kalınlık 2 veya 6 mm’dir. Flanş plakaları arasında hiçbir boşluğun olmadığı bağlantılarda SG (Secure Grip) serisi grip tutuculu flanş ayırıcılar olmazsa olmaz ekipmanlardır.

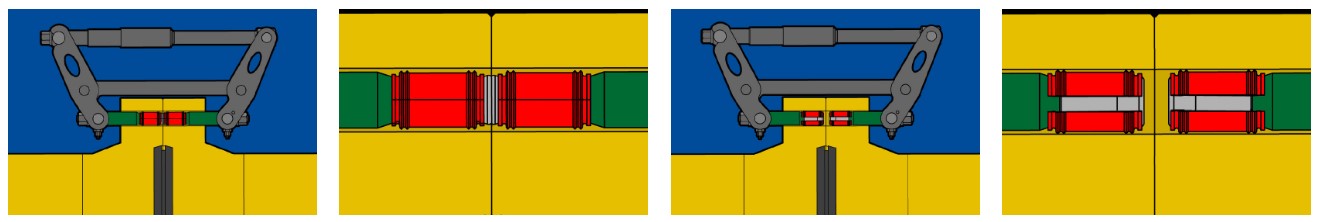

Gripli tutuculu ayırıcılar flanş plakalarını saplamalarının yuvalarından kavradıktan sonra ayırma kuvveti uygular. Saplama çapına uygun üç parçalı gripler genişleyerek saplama yuvasına tutunur. Gripler saplama yuvasına gerdirilerek sabitlendikten sonra ayırma işlemi başlatılır. SG13TE hidrolik flanş ayırıcı seti içinde M39, M42 ve M45 saplama ölçülerinde üç takım grip standart olarak bulunur.

Sıfır boşluk flanş bağlantıları genel olarak denizaltı doğalgaz ve petrol aktarım hatlarında kullanılır. Bu nedenle flanş birleşim noktalarında boşluk bulunmaması gerekir. Buhar ve suyun bulunduğu bazı yer yüzü flanş bağlantılarında da sıfır boşluklu flanş bağlantısı uygulanmaktadır.

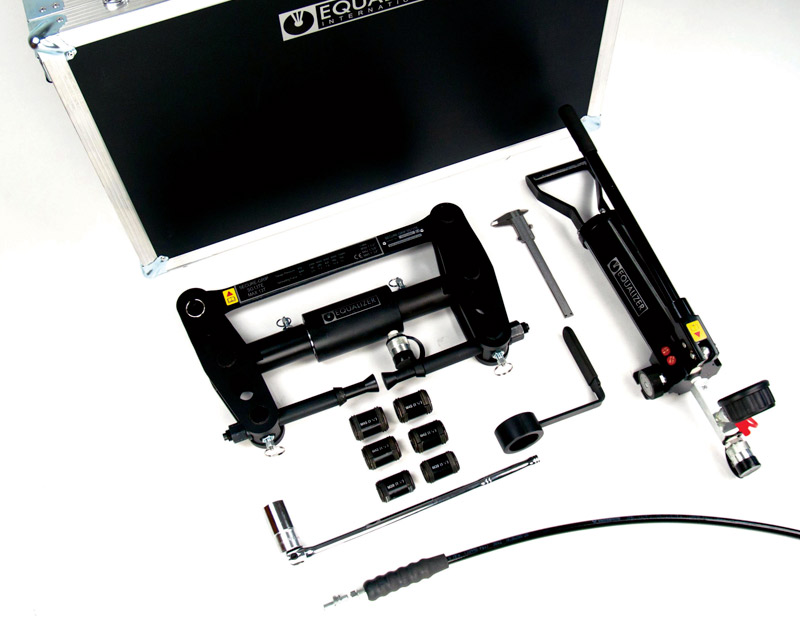

Sevkiyat içeriği:

  • 1 x SG13TE hidrolik flanş ayırıcı
  • 1 x 700 bar hidrolik el pompası
  • 1 x 700 bar 2 m hidrolik hortum
  • 1 x 30 mm altıgen lokma
  • 1 x Mekanik kumpas
  • 1 x Güvenlik takozu
  • 2 x M39 grip tutucu
  • 2 x M42 grip tutucu
  • 2 x M45 grip tutucu
  • 1 x Kullanım klavuzu
  • 1 x ½” sıkma sökme kolu
  • Cihaz ağırlığı 21.5 kg. Çanta ile birlikte ağırlık 40.5 kg
  • Sünger korumalı alüminyum çanta içinde sevk edilir.
  • Çanta ebatları: 890 x 570 x 165 mm
