Cejn Yüksek Basınç Dağıtıcı Bloklar

[4000 Bar]

CEJN Paslanmaz Çelik Manifoldlar

  • Çalışma basıncı 4000 Bar
  • 316L paslanmaz çelik soğuk çekme
  • 1/4” 3/8” ve 9/16” diş ölçülerinde
  • Aşındırıcı akışanlara karşı dayanıklı
  • Döngüsel basınç testlerine uygun
  • Yüzey işlemesi paslanmaz çelik
  • Bağlantı dişleri 60° konik temas
  • Bağlantı noktalarında emniyet delikli

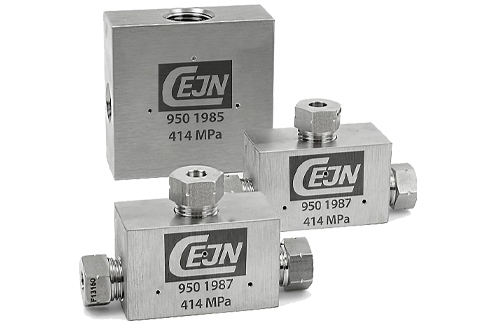

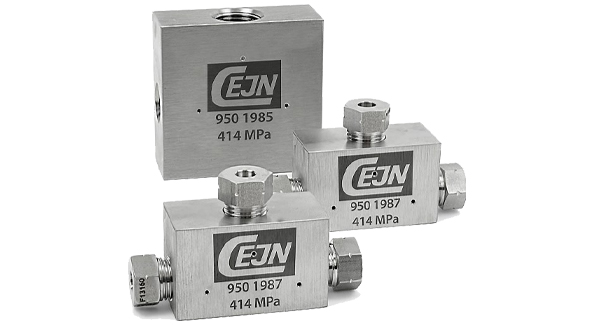

CEJN 4000 Bar Paslanmaz Çelik Akışkan Dağıtıcı Bloklar (Manifoldlar)

Dağıtıcı bloklar, manifoldlar yüksek basınç uygulamalarında tek bir kaynaktan gelen hidrolik akışkanın farklı amaçlar doğrultusunda dağılması amacıyla üretilmiştir. Cejn programında bulunan dağıtıcı manifoldlar, çapraz, dirsek ve T tip olmak üzere 3 farklı kombinasyonda tasarlanmıştır.

Paslanmaz çelik dağıtıcı bloklar genel olarak hidrostatik test işlemlerinde veya aşındırıcı kimyasalların taşındığı sistemlerde kullanılır.

4000 Bar ultra yüksek basınç CEJN dağıtıcı bloklar 60° konik boru bağlantılı somun ve yüzük (salmastra somunu) sistemiyle sızdırmazlık sağlar. Salmastra somun ve yüzük mekanizması yüksek basınçta maksimum güvenlik sağlar.

Uygulama Alanları:

  • Üniversite Laboratuvarları
  • Yüksek Basınçlı Hortum Testler
  • Test Ekipman Bağlantı Noktaları
  • Test ve Kalibrasyon Tezgahları

2 Yönlü Dirsek Tip Bloklar

Parça numarası Maksimum Çalışma Basıncı İç Boru Ölçüsü Önerilen Sıkma Torku(Nm)
19 950 1981 60045 PSI (414.0 Mpa) 2.2 mm 34
19 950 1982 60045 PSI (414.0 Mpa) 3.2 mm 68
19 950 1983 60045 PSI (414.0 Mpa) 4.8 mm 150

4 Yönlü Çapraz Tip Bloklar

Parça numarası Maksimum Çalışma Basıncı İç Boru Ölçüsü Önerilen Sıkma Torku(Nm)
19 950 1984 60045 PSI (414.0 Mpa) 2.2 mm 34
19 950 1985 60045 PSI (414.0 Mpa) 3.2 mm 68
19 950 1986 60045 PSI (414.0 Mpa) 4.8 mm 150

3 Yönlü T Tip Bloklar

Parça numarası Maksimum Çalışma Basıncı İç Boru Ölçüsü Önerilen Sıkma Torku(Nm)
19 950 1987 60045 PSI (414.0 Mpa) 2.2 mm 34
19 950 1988 60045 PSI (414.0 Mpa) 3.2 mm 68
19 950 1989 60045 PSI (414.0 Mpa) 4.8 mm 150
19 950 2265 60045 PSI (414.0 Mpa) 2.2 mm 34
19 950 2266 60045 PSI (414.0 Mpa) 3.2 mm 68
19 950 2267 60045 PSI (414.0 Mpa) 4.8 mm 150
