Cejn Yüksek Basınç Dağıtıcı Bloklar

 [2000 – 3000 Bar]

CEJN Dağıtıcı Hidrolik Manifoldlar

  • Çalışma basıncı 2000 – 3000 Bar
  • Sertleştirilmiş çelikten mamül
  • Yüzey işlemesi siyah galvaniz
  • Bağlantı dişleri G1/4” 120° CMS
  • Yağ akış delik çapı 5mm (3/16”)
  • Manometre bağlantısına uygun

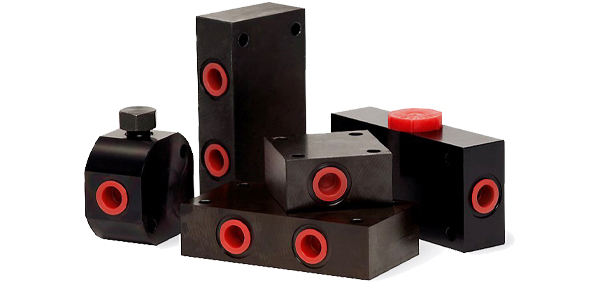

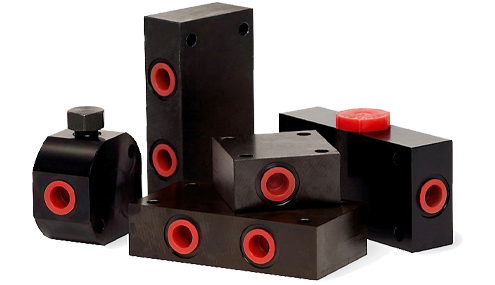

CEJN Yüksek Basınç Hidrolik Akışkan Dağıtıcı Bloklar

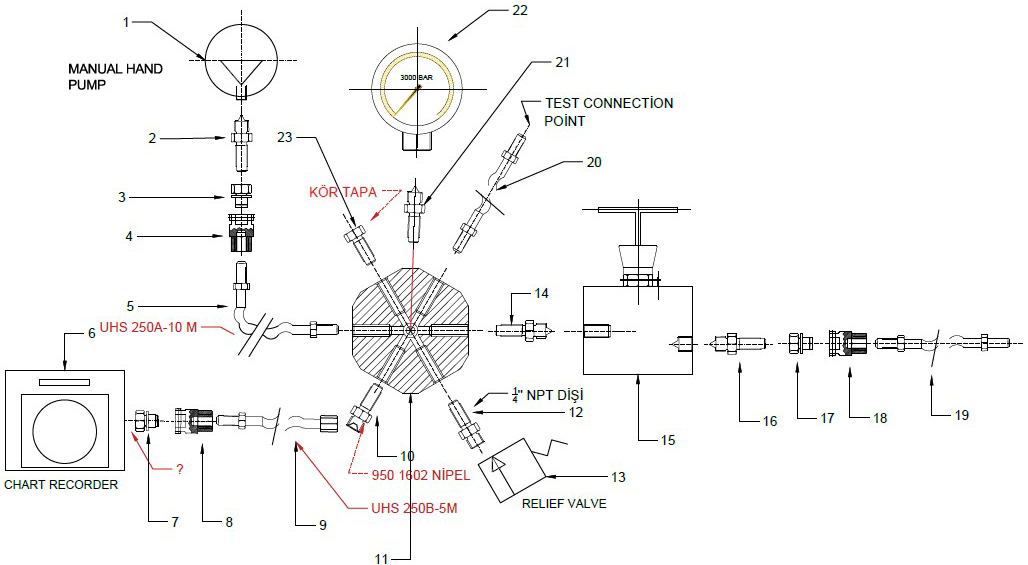

Yüksek basınç uygulamalarında tek bir kaynaktan gelen hidrolik akışkanın farklı amaçlar doğrultusunda dağılması gerekebilir. Bu dağıtım, manometre bağlantısı, tahliye vanası, aynı anda çalıştırılan iki test ekipmanı veya chart rekorder kayıt cihazına bağlantı şeklinde olabilir.

Cejn dağıtıcı manifoldları 2000 ve 3000 bar basınç altında çalışacak şekilde tasarlanmışlardır. Bu ürünlerde bağlantı dişleri (Cejn Metal Sealing) CMS prensibine göre açılmıştır. Yüksek basınç metal-metal temas şeklinde sağlandığından conta vb sızdırmazlık elemanları kullanılmaz. İş güvenliği en yüksek seviyededir.

Cejn akışkan dağıtıcı bloklar 5 farklı ölçü ve modelde sunulur. Manomtre adaptörü olan dağıtıcı bloğunun 1 adet giriş iki adet çıkışı bulunur. Manometre bağlantısı G1/2” diğer bağlantılar G1/4” 120° CMS dir. İki yönlü, üç yönlü, dört yönlü ve 5 yönlü olan diğer blokların tamamında bağlantı dişleri G1/4” 120° CMS olarak tasarlanmıştır.

4 Yönlü Dağıtım Bloğu

Parça Numarası Bağlantı Maksimum Çalışma Basıncı
19 950 1680 4 x G1/4″ 120° CMS 300.0 Mpa

3 Yönlü Dağıtım Bloğu

Parça Numarası Bağlantı Maksimum Çalışma Basıncı
19 950 1682 4 x G1/4″ 120° CMS 300.0 Mpa
19 950 1685 (Paslanmaz Çelik) 4 x G1/4″ 120° CMS 300.0 Mpa

3 Yönlü Manometre Bloğu

Parça Numarası Bağlantı Maksimum Çalışma Basıncı
19 950 1681 2 x G1/4″ 200.0 Mpa
Manometre Girişi G1/2″ 200.0 Mpa

5 Yönlü Dağıtım Bloğu

Parça Numarası Bağlantı Maksimum Çalışma Basıncı
19 950 1683 5 x G1/4″ 300.0 Mpa

2 Yönlü L Tip Blok

Parça Numarası Bağlantı Maksimum Çalışma Basıncı
19 950 1684 2 x G1/4″ 300.0 Mpa
