Cejn 218 Serisi Yüksek Debili Kaplinler

[1000 Bar]

Ürün Tanımı CEJN 218 Serisi
Çalışma Basıncı 1000 Bar –  100 Mpa
Patlama Basıncı 2800 Bar –  280 MPa
Kaplin Delik Çapı 4.5 mm  (11/64″)

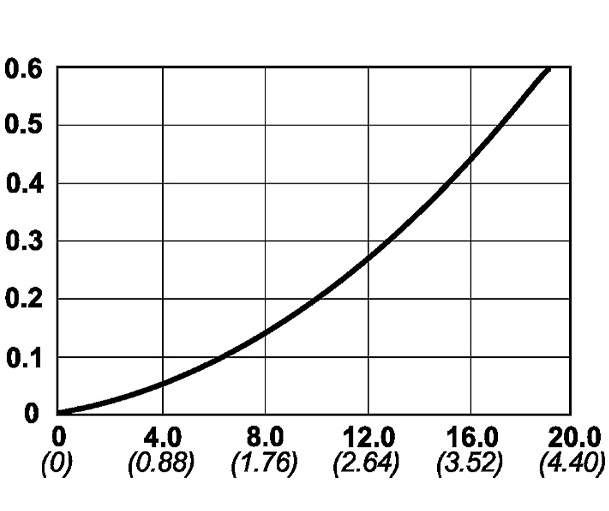

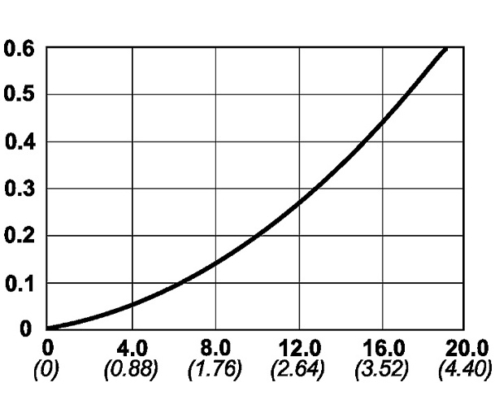

Akış Kapasitesi 15.0 L / Dak.   (40 barda)
Vida Dişleri G 3/8″ veya 3/8″ NPT
Çalışma Isı Aralığı -30C°         +100 C°
Birleştirme Tipi Bilyalı kilitlemeli
Sızdırmazlık Nitril (NBR)
Basınç Yönetimi 60° konik metal temas
Kaplin Malzemesi Isıl işlemli alaşımlı çelik
Yüzey Kaplaması Galvaniz
Menşeyi Isveç / CEJN

CEJN 1000 Bar / 100 MPa Bilyalı Kaplinler

  • Otomatik kilit mekanizmalıdır. Kolay birleştirilir, kolay açılır.
  • Çok küçük yapıya sahip olmasına rağmen yüksek debi sağlamaktadır.
  • Gövde ve uç bilyalı temas yöntemiyle kolayca birleşir ve kilitlenir.
  • Uluslararası iş ve işçi güvenliği kriterlerini maksimum seviyede karşılar.
  • Hortum ve cihaz bağlantılarında ayırma ve birleştirme sırasında yağ kaçırmaz.

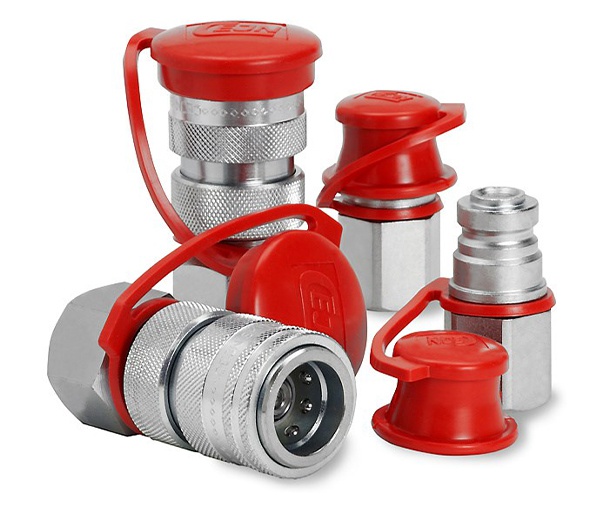

  • Kaplinleri toza karşı korumak amacıyla toz kapağı standart olarak sunulur.
  • Cejn kaplinleri Cejn firmasına özel kendine özel sızdırmazlık sistemine sahiptir.
  • Bağlantının kendiliğinden kapmasını önleyen kilit mekanizmalı kaplinler mevcuttur.
Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Diş Tipi Cinsi ** mm mm mm Nm Yöntemi
10 218 1234 G 3/8″ Dişi Girişli Gövde Emniyet Kilitli 73.4 34.6 30 70-80 T3
10 218 1434 3/8″ NPT Dişi Girişli Gövde Emniyet Kilitli 73.4 34.6 30 70-80 –
Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Diş Tipi Cinsi ** mm mm mm Nm Yöntemi
10 218 6204 G 3/8″ Dişi Girişli Uç / Nipel Standart 50.5 27,7 24    70–80 T3
10 218 6404 3/8” NPT Dişi Girişli Uç / Nipel Standart 49 27,7 24 40–50 –

Çevre Dostu Bağlantı Elemanları

Cejn hızlı birleştirme kaplinleri çevre dostudur. Cejn markasının bütün modellerinde uygulanan özel teknoloji sayesinde hortum bağlantılarında birleştirme ve ayırma sırasında yağ damlamaz. Çevreye zarar vermez.Cejn kaplinleri, plastik toz kapaklarıyla sevk edilir. Plastik koruyucu kapaklar kaplinleri, yağ kanallarına ulaşması muhtemel toz ve partiküllerden korur. Bu koruma kaplinlerin daha verimli ve uzun ömürlü olmasını sağlar.Aluminyumdan mamül toz kapakları opsiyonel olarak sunulur.

1000 Bar Kaplin Uygulama Alanları

Hidrolik tork anahtarı hortum bağlantılar
Hidrolik saplama gerdirme sistem bağlantıları
Test ekipmanları bağlantı elemanları
Hidrolik kriko sistemleri hortum bağlantıları
Rulman, kasnak çektirme sistemleri hidrolik bağlantılar

Cejn Sızdırmazlık Araçları:

  • CMS: CEJN standardı 120° konik bağlantı metal-metal yüzey temas sızdırmazlık sistemi
  • T1 : Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0061)
  • T2 : Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0062)
  • T3 : Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0064)
  • T4 : Yüksek basınç Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0083)
    W : Bakır pul (Cejn sipariş No: 09 950 4600)
