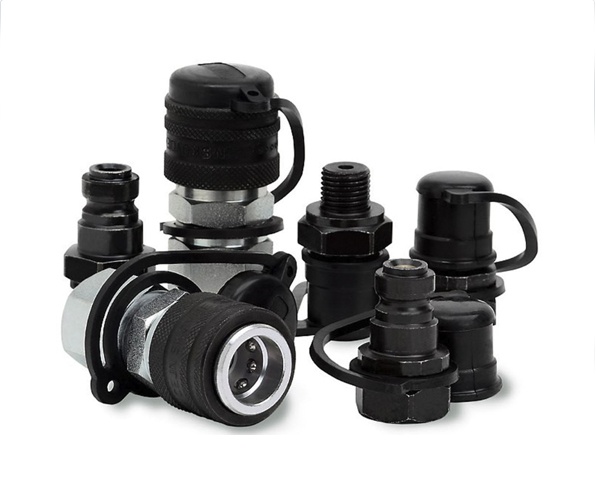

Cejn 125 Serisi Hidrolik Bilyalı Kaplinler

[2000 Bar]

Ürün Tanımı CEJN 125 Serisi
Çalışma Basıncı 2000 Bar –  200 Mpa
Patlama Basıncı 4000 Bar –  400 MPa
Kaplin Delik Çapı 2.5 mm  (3/32″)
Akış Kapasitesi 5.8 L / Dak.   (40 barda)
Bağlantı Vida Dişi G1/4″  (Dişi giriş)
Çalışma Isı Aralığı  -30C°         +100 C°
Birleştirme Tipi Bilyalı kilitleme
Sızdırmazlık Nitril  (NBR)
Basınç Yönetimi 60° konik metal temas
Kaplin Malzemesi Isıl işlemli alaşımlı çelik
Yüzey Kaplaması Galvaniz + Siyah kaplama
Menşeyi Isveç – CEJN

CEJN2000 Bar / 200 MPa Bilya Kilitlemeli Kaplinler

  • Otomatik kilit mekanizmalıdır. Kolay birleştirilir, kolay açılır
  • Gövde ve uç bilyalı temas yöntemiyle kolayca birleşir ve kilitlenir.
  • Uluslararası iş ve işçi güvenliği kriterlerini maksimum seviyede karşılar
  • Hortum ve cihaz bağlantılarında ayırma ve birleştirme sırasında yağ kaçırmaz
  • Kaplinleri toza karşı korumak amacıyla toz kapağı standart olarak sunulur
  • Cejn kaplinleri Cejn firmasına özel kendine özel sızdırmazlık sistemine sahiptir
Model No Bağlantı Özellikleri Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Bağlantı Tipi Cinsi mm mm mm Nm Yöntemi
10 125 1202 G1/4″ Dişi Girişli Gövde / Body 64 30 24 40-50 CMS
10 125 6202 G1/4″ Dişi Girişli Uç / Nippel 38 25,4 22 40-50 W
Valf İçermeyen Uç
10 125 5252 G1/4″ Erkek Uç / Nippel 43 25,4 22 100-110 CMS

2000 bar kaplinlerde 60° konik metal-metal yüzey temasıyla sızdırmazlık sağlanır. Basınç dişlere nüfuz etmez.

Akışan geçirkenligi, akış kapasitesi ölçümü 40 bar basınç altında yapılmıştır.

CMS: CEJN standardı 120° konik bağlantı metal-metal yüzey temas sızdırmazlık sistemi

W : Bakır pul (Cejn sipariş No: 09 950 4600))

  • 2000 Bar Hidrolik Kaplin Uygulama Alanları
  • Hidrolik tork anahtarı hortum bağlantıları
  • Hidrolik saplama gerdirme sistem bağlantıları
  • Test cihaz ve ekipmanları bağlantı elemanları
  • Arama kurtarma ekipmanları hortum bağlantıları
  • Hidrolik kriko sistemleri hortum bağlantıları
  • Rulman, kasnak çektirme sistemleri hidrolik bağlantılar
