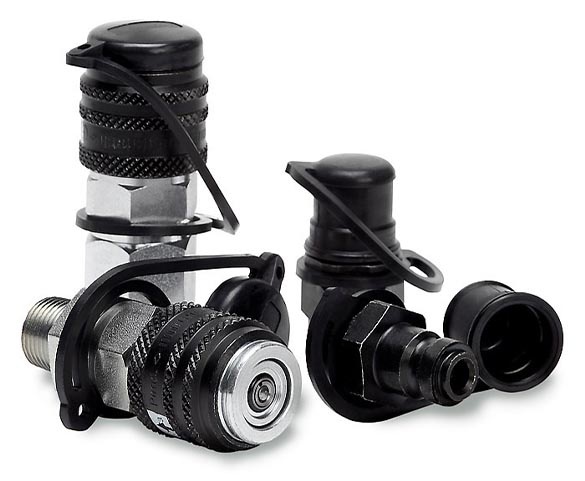

Cejn 116 Serisi Düz Alın Hidrolik Bilyalı Kaplinler

[1500 Bar]

Ürün Tanımı CEJN 116 Serisi
Çalışma Basıncı 1500 Bar –  150 Mpa
Patlama Basıncı 3000 Bar –  300 MPa
Kaplin Delik Çapı 2.5 mm  (3/32″)

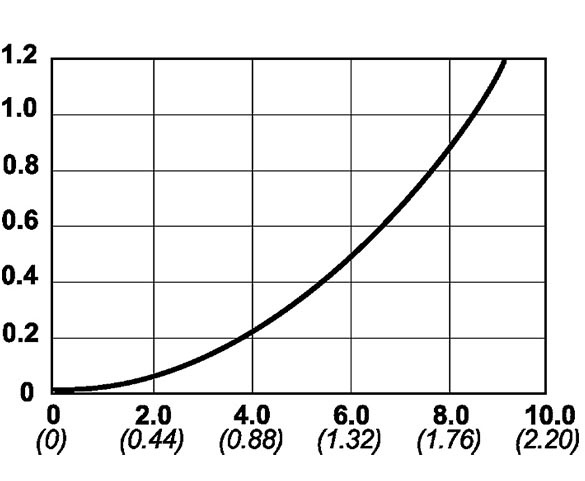

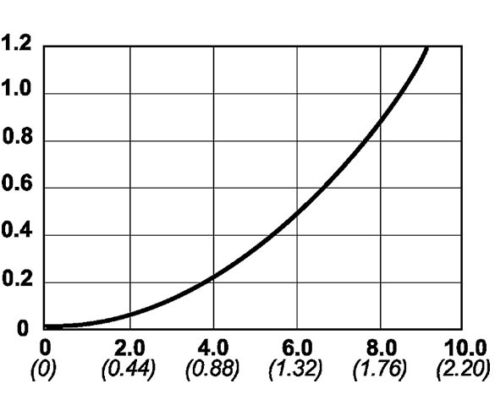

Akış Kapasitesi 5.3 L / Dak.   (40 barda)
Vida Dişleri 1/8″, 1/4″ – 3/8″ NPT
Çalışma Isı Aralığı -30C°         +100 C°
Birleştirme Tipi Bilyalı kilitlemeli
Sızdırmazlık Nitril (NBR)
Basınç Yönetimi 60° konik metal temas
Kaplin Malzemesi Isıl işlemli alaşımlı çelik
Yüzey Kaplaması Galvaniz
Menşeyi Isveç / CEJN

CEJN 1500 Bar / 150 MPa Düz Alın Hidrolik Bilyalı Kaplinler

  • Otomatik kilit mekanizmalıdır. Kolay birleştirilir, kolay açılır.
  • Düz alınlı tasarıma sahiptir ve ayrıca tek elle kullanım imkanı sunmaktadır.
  • Gövde ve uç bilyalı temas yöntemiyle kolayca birleşir ve kilitlenir.
  • 116 standart seri kaplinler ile birlikte bağlanabilir.
  • Uluslararası iş ve işçi güvenliği kriterlerini maksimum seviyede karşılar.
  • Hortum ve cihaz bağlantılarında ayırma ve birleştirme sırasında yağ kaçırmaz.
  • Kaplinleri toza karşı korumak amacıyla toz kapağı standart olarak sunulur.
  • Bağlantının kendiliğinden kapmasını önleyen kilit mekanizmalı kaplinler mevcuttur.
Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Diş Tipi Cinsi ** mm mm mm Nm Yöntemi
10 116 1219 G 1/4″ Dişi Girişli Gövde Emniyet Kilitli 72.1 30 24 40-50 CMS
10 116 1229* G 3/8″ Dişi Girişli Gövde Emniyet Kilitli 72.6 30 24 70-80 T3
10 116 1419 1/4″ NPT Dişi Girişli Gövde Emniyet Kilitli 69.1 30 24 50-60 *
10 116 1429* 3/8* NPT Dişi Girişli Gövde Emniyet Kilitli 70.9 30 24 70-80 *
10 116 1719 G 1/4″ Dişi Girişli Düz Alın(Gövde) Emniyet Kilitli 72.4 * 24 40-50 CMS
Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Diş Tipi Cinsi ** mm mm mm Nm Yöntemi
10 116 1269 G 1/4″ Erkek Girişli Gövde Standart 70.6 30 24 50-60 T4
10 116 1279* G 3/8″ Erkek Girişli Gövde Standart 70.6 30 24 70-80 T3
10 116 1469 1/4″ NPT Erkek Girişli Gövde Standart 70.6 30 24 50-60 *
10 116 1479* 3/8″ NPT Erkek Girişli Gövde Standart 70.9 30 24 70-80 *
Model No Bağlantı Özellikleri Özellik Boy Çap Anahar Ağzı Sıkma Torku Sızdırmazlık
CEJN Inch Diş Tipi Cinsi ** mm mm mm Nm Yöntemi
10 116 6201 G 1/8″ Dişi Girişli Uç / Nippel Standart 33.3 19,2 17 40–50 T1
10 116 6202 G 1/4″ Dişi Girişli Uç / Nippel Standart 38 25,4 22 40–50 CMS
10 116 6402 1/4″ NPT Dişi Girişli Uç / Nippel Standart 35.7 24,7 22 30-40 *
Çekvalf İçermeyen Uç
10 116 5252 G 1/4″ Erkek Girişli Uç / Nippel Standart 40.5 24,7 22 80-90 W

Standart ve Düz Alın Seçenekli Hidrolik Kaplinler
Cejn 116 serisi hidrolik birleştirme kaplinleri hem standart hem de düz alın olarak sunulmaktadır. Çalışma sırasında istemsiz olarak erkek ve dişi kaplinin birbirinden ayrılmasını önleyen kilit mekanizmalı kaplinler de ürün programında mevcuttur. Müşteri kullanım durumuna göre seçimini standart veya kilit mekanizmalı olarak yapabilir.

Çevre Dostu Bağlantı Elemanları
Cejn hızlı birleştirme kaplinleri çevre dostudur. Cejn markasının bütün modellerinde uygulanan özel teknoloji sayesinde hortum bağlantılarında birleştirme ve ayırma sırasında yağ damlamaz. Çevreye zarar vermez. Cejn kaplinleri, plastik toz kapaklarıyla sevk edilir. Plastik koruyucu kapaklar kaplinleri, yağ kanallarına ulaşması muhtemel toz ve partiküllerden korur. Bu koruma kaplinlerin daha verimli ve uzun ömürlü olmasını sağlar.

Uygulama Alanları
Yük, kayış vb. geri mekanizmalarında
Endüstriyel uygulamalarda
CMS : CEJN standardı 120° konik bağlantı metal-metal yüzey temas sızdırmazlık sistemi
T1 : Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0061)
T2 : Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0062)
T3 : Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0064)
T4 : Yüksek basınç Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0083)
W : Bakır pul (Cejn sipariş No: 09 950 4600)
