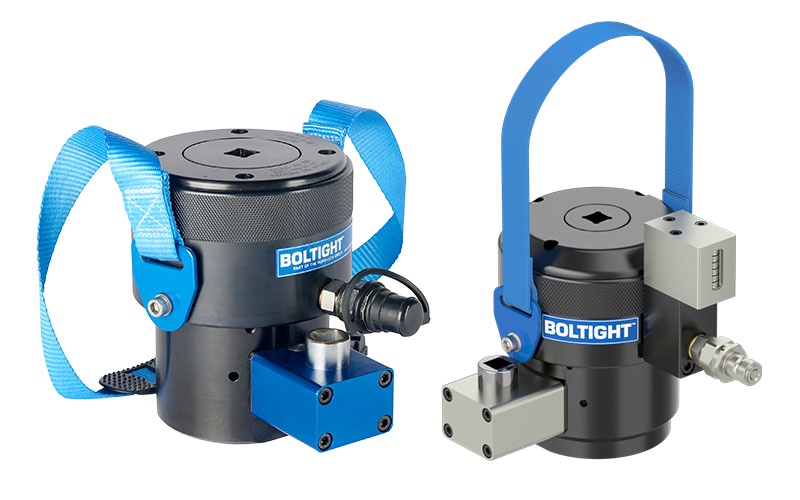

Boltight Rüzgar Türbin Civata Gerdirme Cihazları

[ M24~M64 – 288~2.244 k.N ]

  • Kapasite ton  29 ~ 224 tn
  • Kapasite k.N  288 ~2244 k.N
  • Saplama metrik ölçü M24 – M64
  • Saplama inç Ölçü  1” ~ 2.1/2”
  • Hidrolik Piston kursu 7 ~ 12 mm
  • Tek kademe çok kademe seçenekli
  • Yay dönüşlü 1500 bar hidrolik sistem
  • Dar bölgelerdeki gerdirmelere uygun
  • Rüzgar türbin montajına uygun yapı
  • Siemens, Gamesa, GE, Nordex onaylı
  • Menşei İngiltere, Boltight -Nord Lock
  • Türkiye’de servis ve yedek parça hizmeti

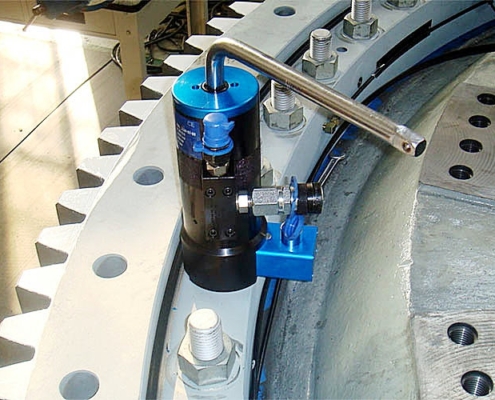

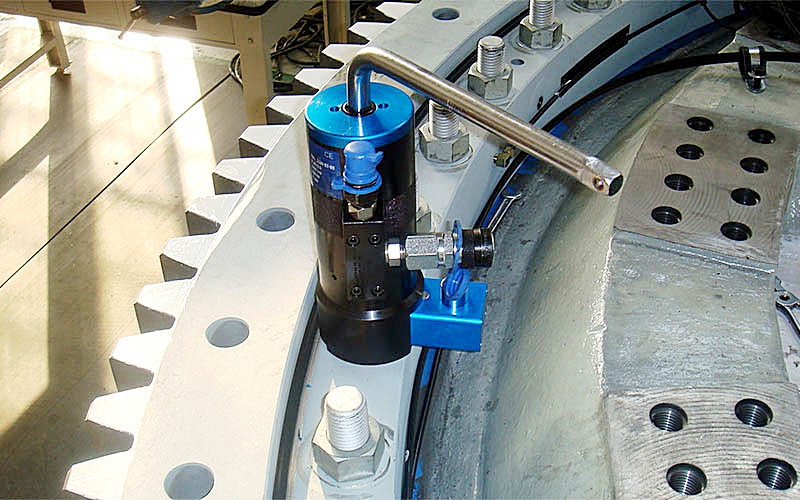

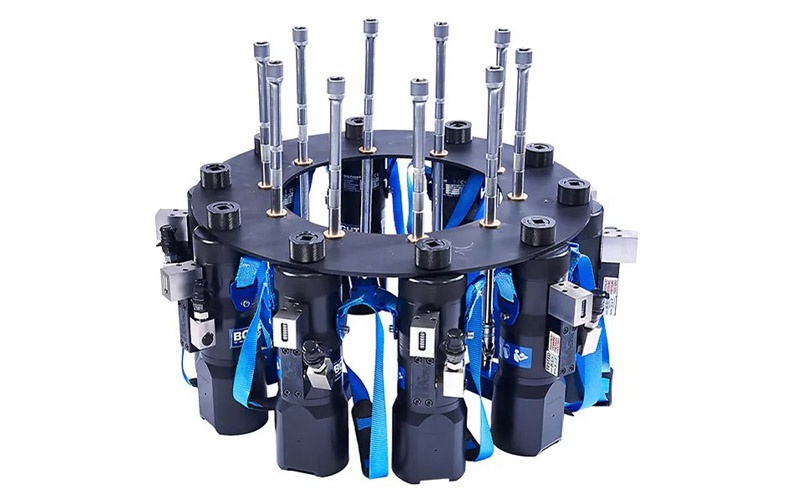

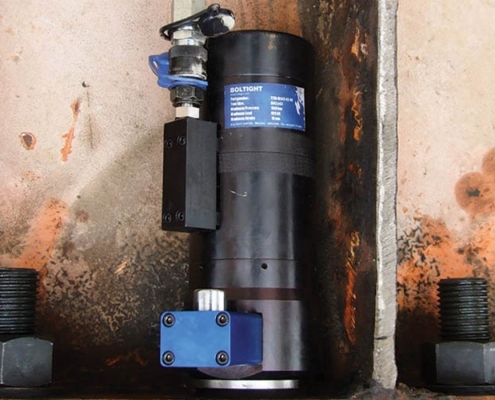

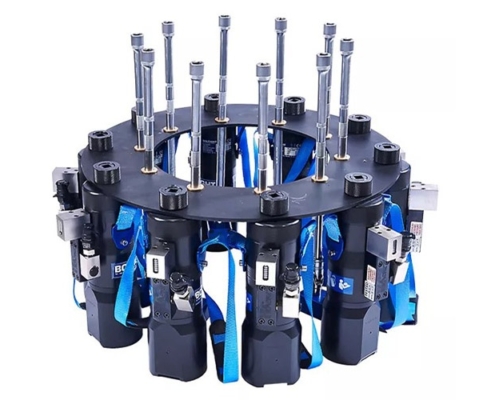

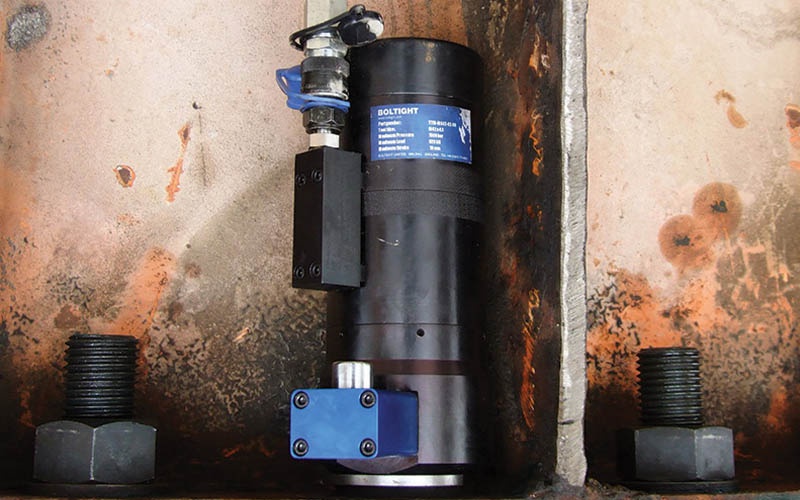

Rüzgar Türbin Montaj Gerdirme Sistemleri

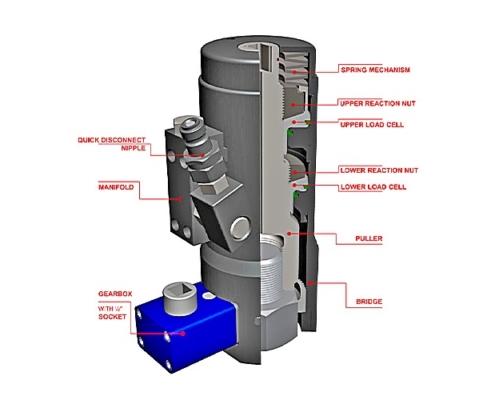

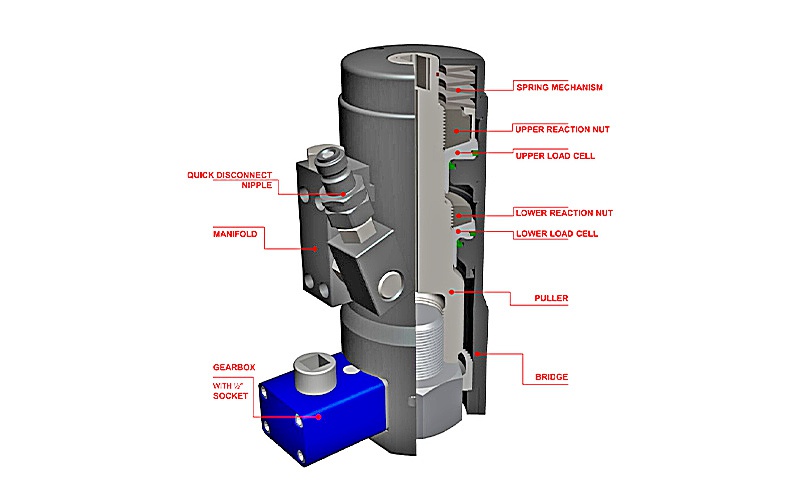

Boltight Typhoon serisi saplama gerdirme sistemleri rüzgar enerjisi sektörünün talebi üzerine bu sektörün ihtiyaçlarını karşılayacak şekilde tasarlanmaştır. Rüzgar tribünlerindeki bağlantı elemanları dar bölgelerde, kısıtlı alanlarda konumlandığı için ince, ancak uzun tip gerdirme krikoları geliştirilmiştir. Ince ve dar bir yapıda tasarlanan gerdirme krikoları istenilen kuvveti üretebilmesi için etki alanını artıran üst üste konumlandırılmış kademelerden oluşmaktadır.

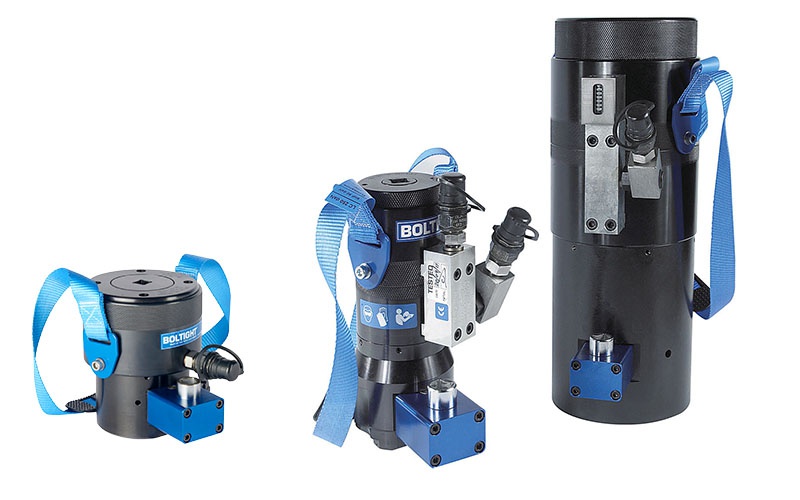

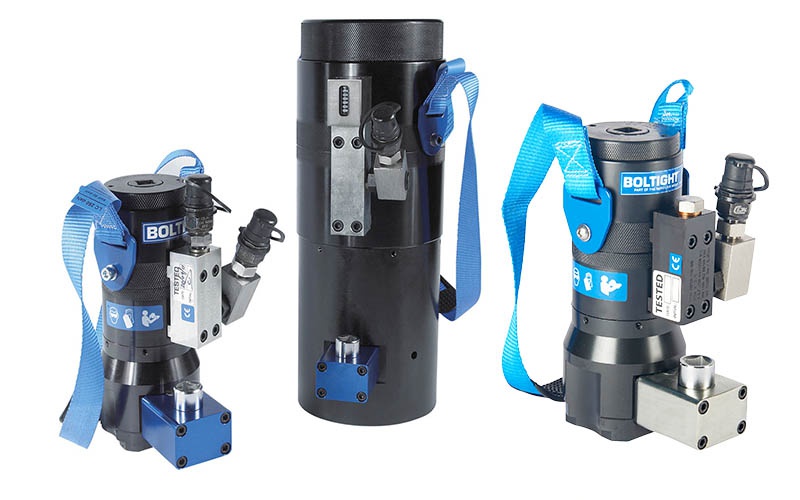

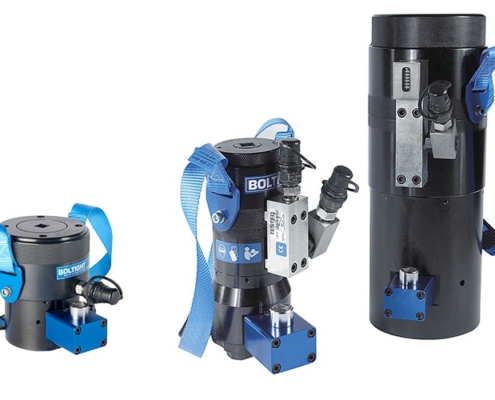

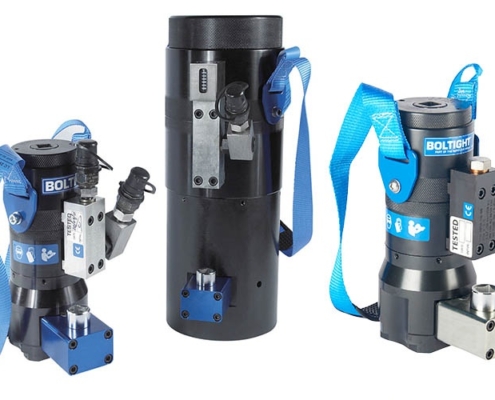

Tek Kademeli – Çok Kademeli Modeller

Boltight Typhoon serisi tek veya çok kademeli olarak iki farklı modelde sunulur. Her iki modelde kapasite aralığı 12 farklı cihazda 288 ~ 2200 k.N aralığında yer alır. Cihazlar 1” ~ 2.1/2” aralığındaki 10.9 kalite saplamaların akma mukavemetinin %95 ine kadar ulaşır.

Rüzgür Türbin Üreticilerinde Onaylı

Boltight Nord-Lock typhoon serisi hidrolik cıvata gerdirme sistemleri sektörün ünlü üreticileri tarafından onaylanmıştır. Boltight typhoon cihazları, rüzgar türbin üreticilerinden, Simens, Gamesa, Vestas, Clipper, GE, Goldwind, Nordex, RE Power, MHI ve Sulzon markalarının öngördüğü kalite ve kapasite kriterlerini yüzde yüz karşılamktadır.

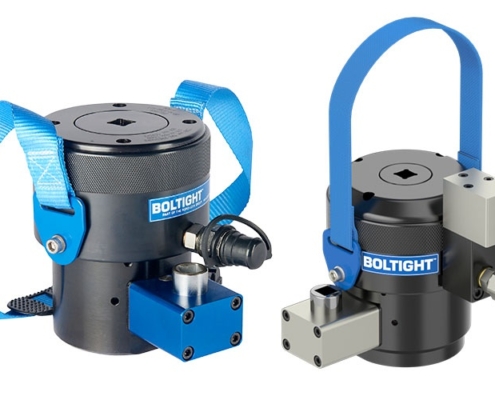

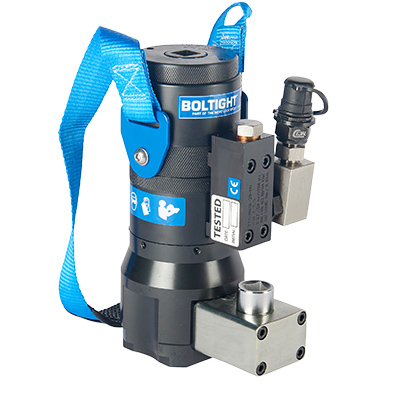

Boltight Typhoon Serisi Tek Kademeli Rüzgar Türbin Montaj Civata Gerdirme Cihazları
Parça Saplama Ölçüsü Kapasite Stroke Dış Çap Somun Diş Adımı Yükseklik
No metrik inch Ton k.N mm mm mm mm mm
TTS-24 M24 1.0″ 29 290 8 85 36 3.0 98
TTS-27 M27 1-1/8″ 37.5 375 8 91 41 3.0 104
TTS-30 M30 1-1/8″ 46 460 8 98 46 3.0 107
TTS-33 M33 1-1/4″ 57 570 8 109 50 3.5 115
TTS-36 M36 1-3/8″ 67 670 8 114 55 4.0 118
TTS-39 M39 1-1/2″ 80 800 10 128 60 4.0 124
TTS-42 M42 1-5/8″ 92 920 10 132 65 4.5 132
TTS-45 M45 1-3/4″ 108 1080 10 142 70 4.5 134
TTS-48 M48 1/7/8″ 122 1220 10 151 75 5.0 138
TTS-52 M52 2.0″ 145 1450 10 162 80 5.0 140
TTS-56 M56 2-1/4″ 167,5 1675 10 171 85 5.5 150
TTS-64 M64 2-1/2″ 220 2200 12 182 95 6.0 162

Boltight Typhoon Serisi Çok Kademeli Rüzgar Türbin Montaj Civata Gerdirme Cihazları

Parça Saplama Ölçüsü Kapasite Stroke Dış Çap Somun Diş Adımı Yükseklik
No metrik inch Ton k.N mm mm mm mm mm
TTM-24 M24 1.0″ 28.8 288 7 60 36 3.0 185
TTM-27 M27 1-1/8″ 37.5 375 7 66 41 3.0 193.5
TTM-30 M30 1-1/8″ 46.2 462 7 72 46 3.0 201
TTM-33 M33 1-1/4″ 57.2 572 8 78 50 3.5 216
TTM-36 M36 1-3/8″ 67.0 670 10 82.5 55 4.0 229.5
TTM-39 M39 1-1/2″ 80.2 802 10 92 60 4.0 263
TTM-42 M42 1-5/8″ 92.0 920.5 10 98 65 4.5 262
TTM-45 M45 1-3/4″ 108.2 1082 10 105 70 4.5 281.5
TTM-48 M48 1/7/8″ 122.2 1222 10 111 75 5.0 293.5
TTM-52 M52 2.0″ 145.2 1452 10 120 80 5.0 327
TTM-56 M56 2-1/4″ 167.5 1675 10 128 85 5.5 330
TTM-64 M64 2-1/2″ 220 2200 12 146 95 6.0 376
