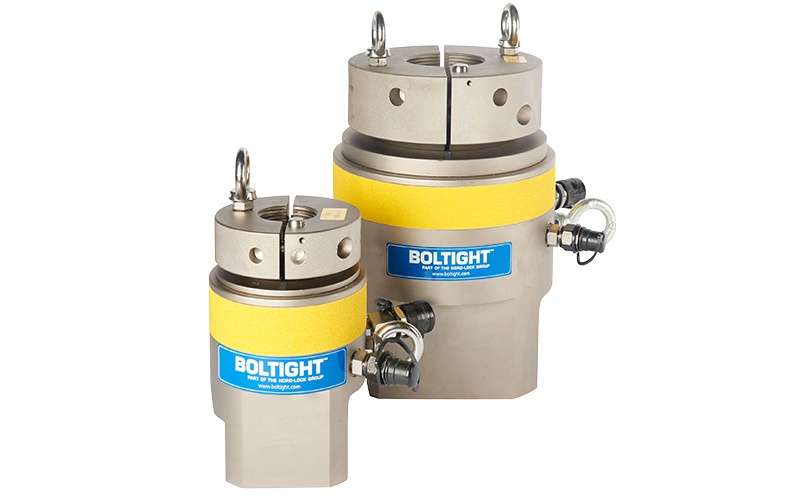

Boltight Subsea Tools Sualtı Saplama Gerdirme

[ M24~M90 – 361~2.562 k.N ]

  • Gerdirme kapasitesi  36 ~257 t
  • Gerdirme kapasitesi  361 ~ 2562 k.N
  • Kaplama metrik ölçü M24 ~ M90
  • Saplama inç ölçü aralığı  7/8” ~ 3.1/2”
  • Gerdirme piston stroku  30mm
  • Maximum stroke erişim göstergesi
  • Yay dönüşlü 1500 bar hidrolik sistem
  • Paslanmaya karşı yüzey nikel kaplama
  • ANSI, API 6A/17D, kompakt SPO flanş uyumlu

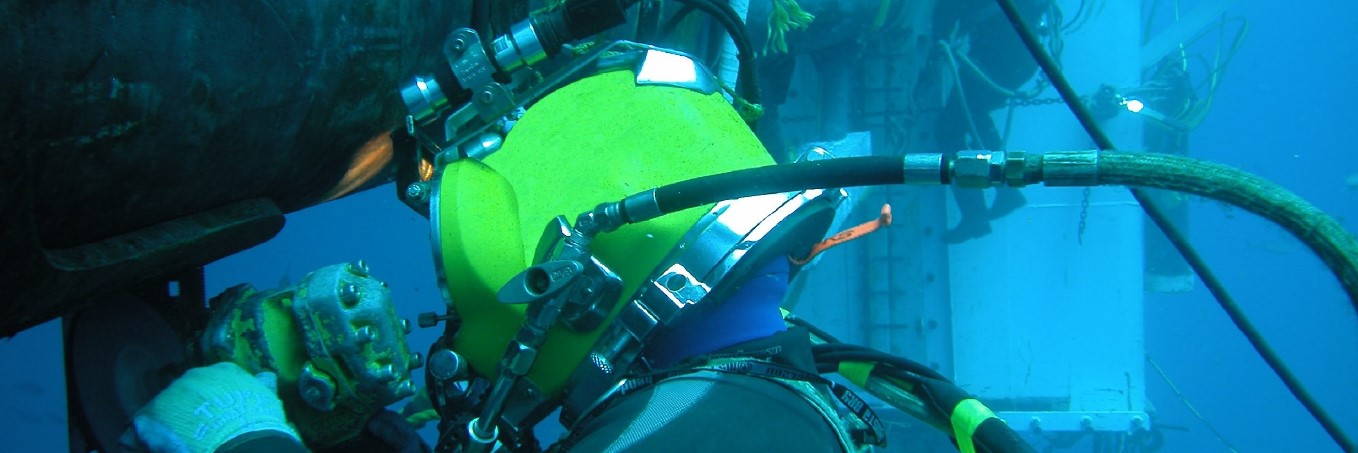

  • Su altı uygulamaları için özel olarak geliştirildi
  • Menşei İngiltere, mara Boltight -Nord Lock
  • Türkiye’de servis ve yedek parça hizmeti

Boltight Denizaltı Civata Germe Ekipmanları

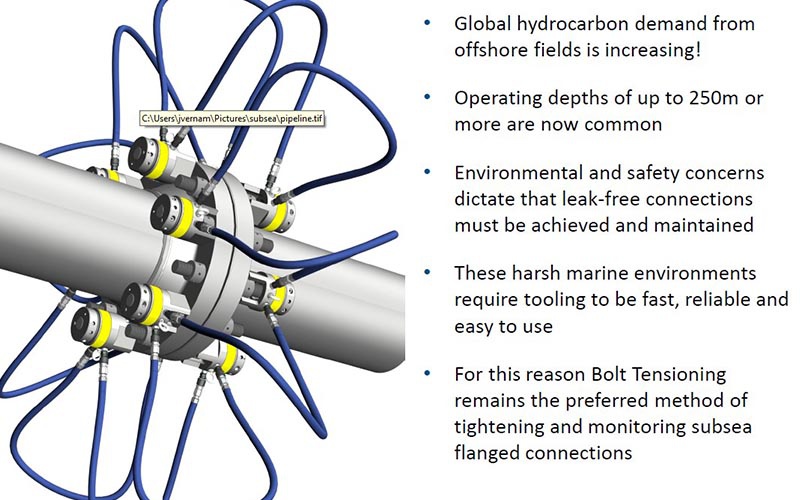

Boltight denizaltı uygulamalarında kullanılmak üzere standart ve müşteri ölçülerine göre hidrolik cıvata gerdirme ekipmanları da üretmektedir. Bu ekipmanlar 1500 bar çalışma basıncında olup hortum bağlantıları yağ sızdırmayan, kendinden contalı kaplinlerle donatılmışlardır. Standart su altı saplama gerdirme cihazları petrol ve doğalgaz boru hatlarında yaygın olarak kullanılmakta olan ANSI, API 6A/17D ve SPO flanş yüzeylerine birebir uyumludur.

Boltight Sualtı Hidrolik Gerdirme Ekipmanları Teknik Tablosu
Model Kapasite Dış Çap Saplama Ölçüsü Stroke Somun Diş Adımı H1 H2
No Ton k.N mm metrik inch mm mm mm mm mm
G1 36.1 360 90 M24 7/8’’ 30 36 3.0 174 156
90 M27 1’’ 30 41 3.0 174 156
90 M30 1.1/8’’ 30 46 3.0 174 156
90 M33 1.1/4’’ 30 50 3.5 174 156
G2 54.4 544 109 M36 1.3/8’’ 30 55 4.0 180 169
109 M39 1.1/2’’ 30 60 4.0 180 169
109 M42 1.5/8’’ 30 65 4.5 180 169
G3 81.2 812 130 M45 1.3/4’’ 30 70 4.5 203 188
130 M48 1.7/8’’ 30 75 5.0 203 188
130 M52 2’’ 30 80 5.0 203 188
G4 155 1550 172 M56 2.1/4’’ 30 85 5.5 242 232
172 M64 2.2/4’’ 30 95 6.0 242 232
172 M72 2.3/4’’ 30 105 6.0 242 232

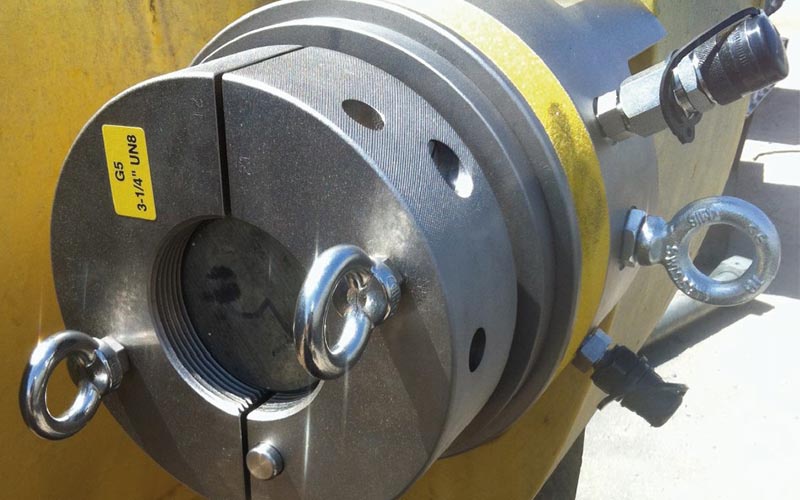

G5 256 2562 245 M76 3’’ 30 110 6.0 292 268
245 M80 3.1/4’’ 30 115 6.0 292 268
245 M85 3.1/2’’ 30 120 6.0 292 268
245 M90 . 30 130 6.0 292 268

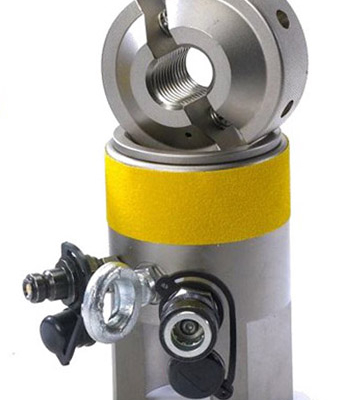

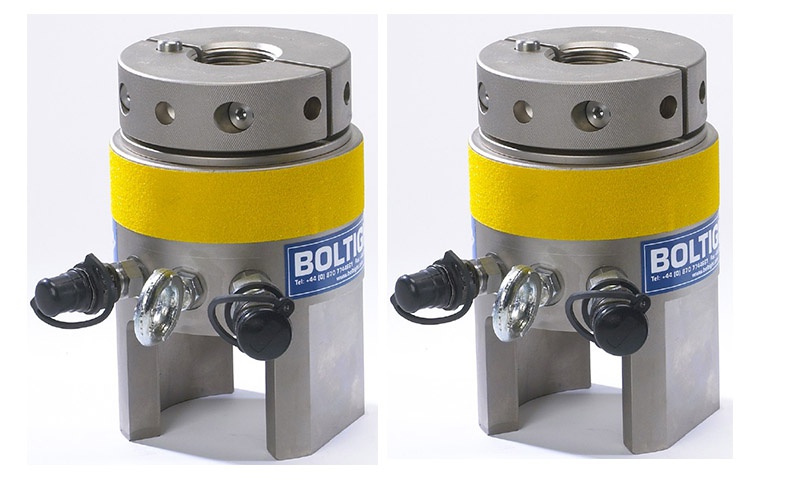

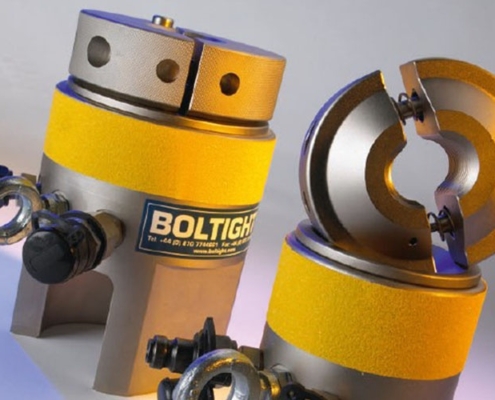

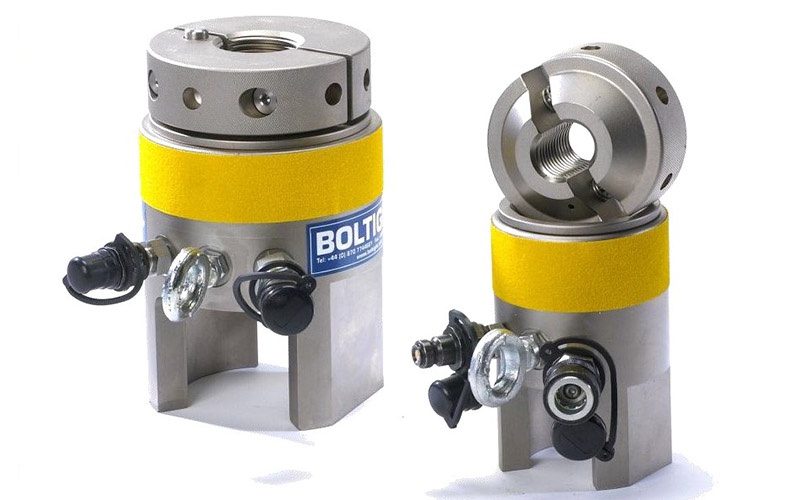

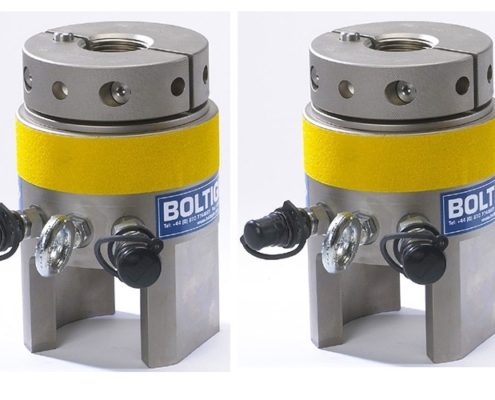

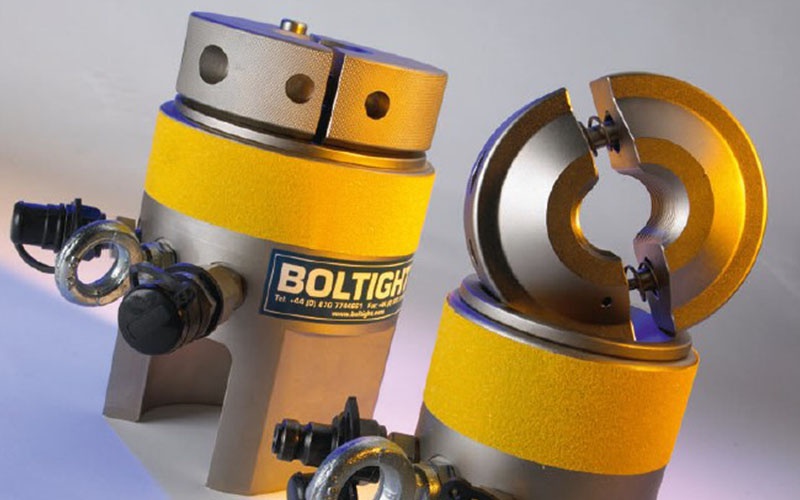

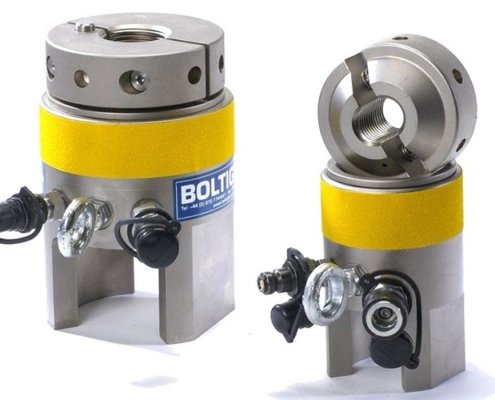

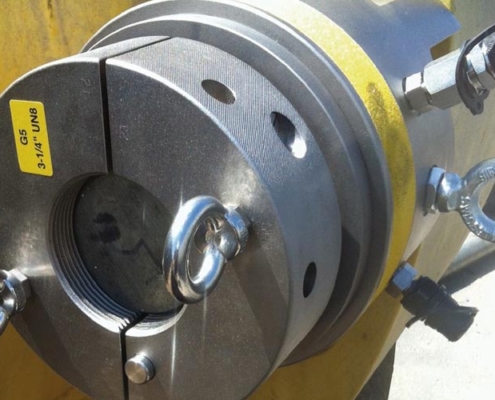

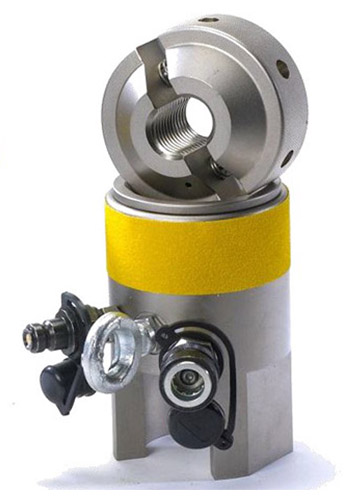

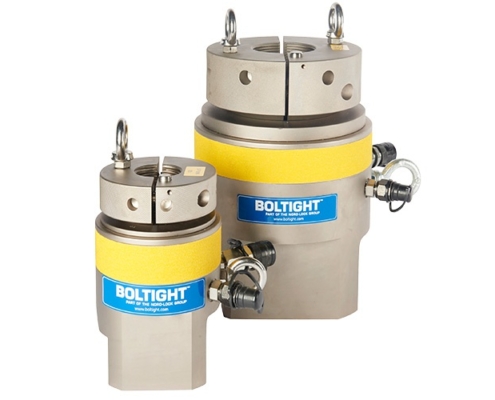

Sualtı saplama gerdirmelerin saplama tutucu parçaları iki arçalı veya yekpare tek parça olmak üzere iki farklı modelde sunulur. İki parçalı olan model dar bölgelerde kullanım kolaylığı sağlar. Vida çevirme işlemi olmadığından işlem süresi kısalır. İki parçalı model ayrıca dar bölgeler için tercih edilir.

  • H1 yüksekliği iki parçalı saplama tutucu somunlu olan modeldir.
  • H2 yüksekliği ise saplama tutucunun tek parça olduğu modeldir.
