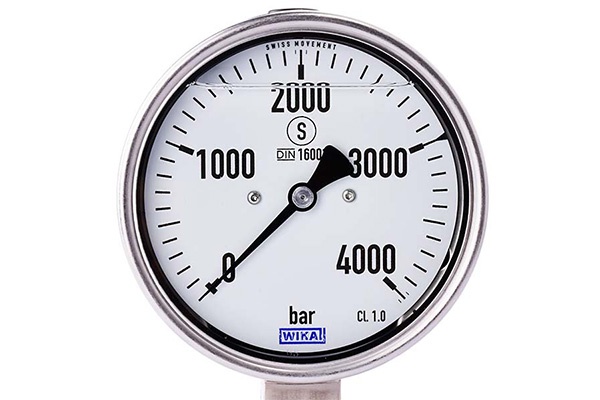

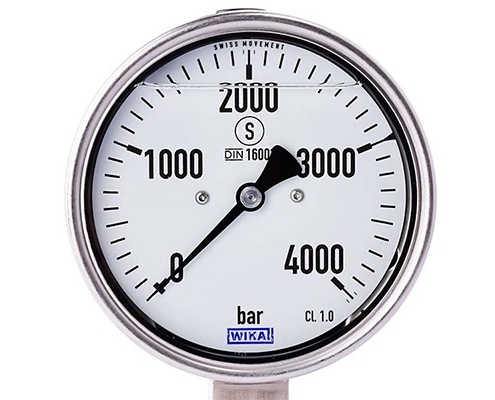

Wika 4000 Bar Manometre

[ M16 x 1.5 – ø 100 mm – Class 1.0 ]

Wika Seri Kodu PG23HP-P  –  DS PM 02.29
Ölçüm aralığı 0…4000 Bar  – 60.000 psi
Proses bağlantısı M16 x 1,5F – 9/16 – 18 UNF
Gösterge çapı ø 100mm – ø 160mm
Ölçü birimi Bar –  psi kadran opsionel
Doğruluk sınfı Klass 1.0 –  %1
Dolgu Silikonlu yağ M50
Montaj şekli Alt – arka seçenekli
Gövde ve kapak Paslanmaz çelik
Ölçüm organı Bourdon tüpü
Akışkan Isısı 100 °C max.
Koruma sınıfı IP65 per IEC/EN 60529

WIKA Ulta Yüksek Basınç 4000 Bar Manometre
WIKA PG23HP-P serisi Bourdon tüplü manometreler özellikle extra yüksek basınç uygulamalarında kullanılmak üzere tasarlanmıştır. Akışkan olarak yağ veya su kullanımına uygundur. Bu serideki manometreler 2000 bar ile 6000 bar aralığındaki cihazları içerir. Yüksek basınç manometreler genel olarak test ekipman imalatında, su jeti uygulamalarında ve yüksek basınçlı temizleme işlemlerinde kullanılır.

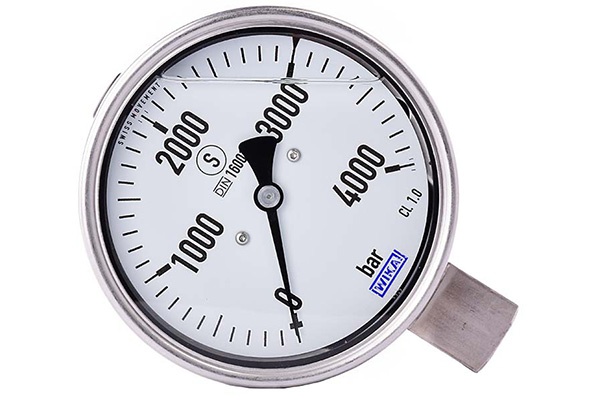

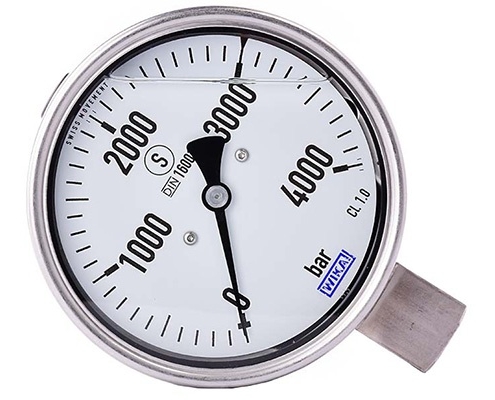

Wika 4000 Bar Manometre Bağlantı Dişleri

  • Çap ø100mm Manometrede Alt veya arka alt bağlantı – Çap ø160mm
  • manometrede yanlızca alttan bağlantı
  • G1/2″ bağlantı 1000- 1600 – 2000 ve 2500 Bar manometrelerde sunulur
  • M16x1,5 dişi giriş 60° içe konik metal temas sızdırmazlık (3000 bar ve üzeri modellerde)
  • 9/16 – 18 UNF dişi giriş 60° içe konik metal temas sızdırmazlık (3000 bar ve üzeri modellerde)
  • 5/8 – 18 UNF dişi giriş 60° içe konik metal temas sızdırmazlık (3000 bar ve üzeri modellerde)
  • Diğer bağlantı diş seneckleri opsiyonel olarak sunulur.
Hidrotork Kodu Ölçüm Aralığı Bağlantı Dişi Çap Hassasiyet Bağlantı Şekli
MN40100WA 0….4000 Bar M16x1,5 100mm KL 1.0 Alttan Giriş
MN40100WB 0….4000 Bar M16x1,5 100mm KL 1.0 Arka Alt
MN4101WA 0….4000 Bar 9/16 – 18 UNF 100mm KL 1.0 Alttan Giriş
MN40101WB 0….4000 Bar 9/16 – 18 UNF 100mm KL 1.0 Arka Alt
MN40102WA 0….4000 Bar 5/8  –  18 UNF 100mm KL 1.0 Alttan Giriş
MN40102WB 0….4000 Bar 5/8  –  18 UNF 100mm KL 1.0 Arka Alt
MN40160WA 0….4000 Bar M16x1,5 160mm KL 1.0 Alttan Giriş
MN40161WA 0….4000 Bar 9/16 – 18 UNF 160mm KL 1.0 Alttan Giriş
MN40162WA 0….4000 Bar 5/8  –  18 UNF 160mm KL 1.0 Alttan Giriş

DIN Normu 16001 Uygun Tasarım
WIKA, PG23HP-P serisi yüksek basınç manometrelerini “S3” güvenlik versiyonunda öngörülen yeni DIN 16001 normunun gerekliliklerine uygun olarak üretmektedir. Güvenlik kriteri, lamine emniyet camı, ölçüm sistemi ve kadran arasında sağlam bir bölme duvarından oluşur. Manometreler yanlızca arkadan monte edilir. Herhangi bir patlama durumunda tazyikli akışkan arkaya yönlendirilir. Ön tarafta bulunan operatör bu sayede korunur.

Yüksek Ölçüm Hassasiyeti KL 1.0 – % 1.0 FS (tam skala)
Yüksek kaliteli paslanmaz çelik ve nikel bazlı alaşımların kullanılmasıyla, PG23HP-P modeli mükemmel yük döngüsü dayanımı ve uzun servis ömrü sunar. PG23HP-P modelindeki bütün manometrelerinstandart ölçüm hassasiyeti % 1.0’dır. 0 … 4.000 bar’a kadar ve buna dahil ölçek aralıkları için, cihaz isteğe bağlı olarak % 0,6’lık geliştirilmiş gösterge doğruluğu ile kullanılabilir. Wika yüksek basınç manometreler çalışma esnasındaki şok ve titreşimleri önlemek üzere silikonlu özel bir yağ ile doldurulmuştur.

Kullanım Basınç Kısıtlamaları
Sabit kullanımda kapasitenin %75 maksimum
Dalgalı basınç işlemlerinde kapasitenin %60
Kısa süreli sabit kullanımlarda kapasitenin %100
Müsaade Edilen Çalışma Sıcaklıkları
Depolama sıcaklığı : -40 … +60 °C
Dolgusuz manometrelerde akışkan çalışma sıcaklığı: +200 °C
Gliserin veya silikonlu yağ dolguluda akışkan çalışma sıcaklığı: +100 °C

Hararetin Ölçümlere Etkisi

Klass 1 hassasiyet için ortam ve akışkan sıcaklığı +20 °C olarak öngörülmüştür.
Bu hararetin üzerindeki akışkan ve ortam sıcaklıklarındaki sapma tam skalanın ±0.4 oranındadır.

Opsiyonel Olarak Sunulan Özellikler
0 …..4000 bara kadar %0.6 hassasiyet
Koruma sınfı IP66 – Standart koruma IP65
Pano tipi paslanmaz çelik flanş bağlantısı
Pano tipi arkadan sabitleme kelepçeleri
Dışarıdan ayarlanabilen ve sabitlenebilen ibre
Bayonet halkasında ayarlabilen işaret noktası
