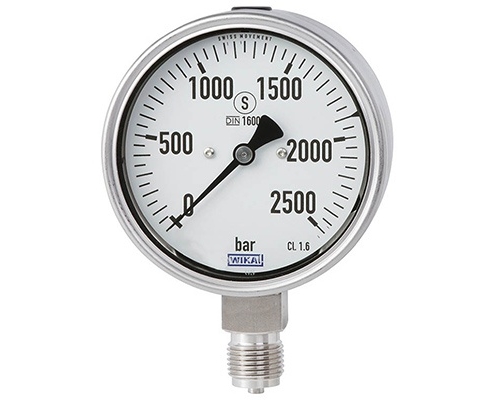

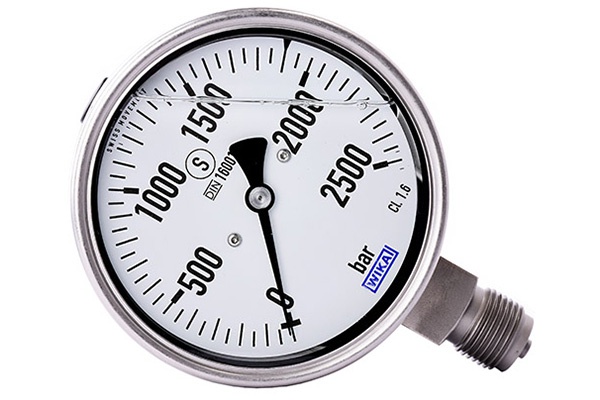

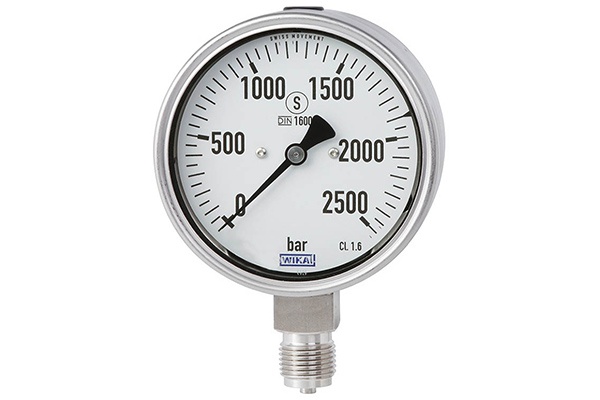

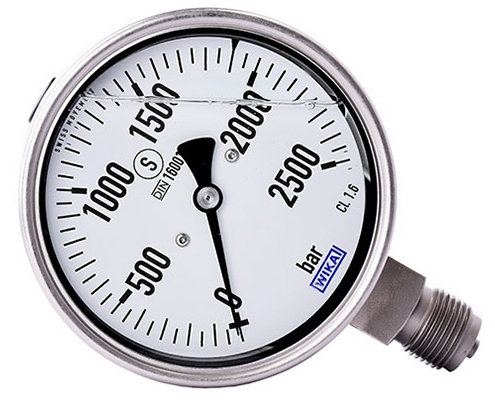

Wika 2500 Bar Manometre [G 1/2″ – ø 100mm – Class 1.0]

WIKA Ultra Yüksek Basınç 2500 Bar Manometre
WIKA PG23HP-P serisi Bourdon tüplü manometreler özellikle extra yüksek basınç uygulamalarında kullanılmak üzere tasarlanmıştır. Akışkan olarak yağ veya su kullanımına uygundur. Bu serideki manometreler 2000 bar ile 6000 bar aralığındaki cihazları içerir. Yüksek basınç manometreler genel olarak test ekipman imalatında, su jeti uygulamalarında ve yüksek basınçlı temizleme işlemlerinde kullanılır.

316L Paslanmaz Çelik Bağlantı Seçenekleri

Çap 100 Manometrede Alt veya arka alt bağlantı

Çap 160 Manometrede yanlızca alttan bağlantı

G½”2500 Bara kadar olan modellerde

M16x1,5 dişi giriş 60° içe konik metal temas sızdırmazlık

9/16 – 18 UNF dişi giriş 60° içe konik metal temas sızdırmazlık

5/8 – 18 UNF dişi giriş 60° içe konik metal temas sızdırmazlık

Diğer bağlantı diş şekilleri opsiyonel olarak sunulur.

DIN Normu 16001 Uygun Tasarım

WIKA, PG23HP-P serisi yüksek basınç manometrelerini “S3” güvenlik versiyonunda öngörülen yeni DIN 16001 normunun gerekliliklerine uygun olarak üretmektedir.

Güvenlik kriteri, lamine emniyet camı, ölçüm sistemi ve kadran arasında sağlam bir bölme duvarından oluşur. Manometreler yanlızca arkadan monte ve demonte edilebilir. Herhangi bir patlama durumunda tazyikli akışkan arkaya yönlendirilir. Ön tarafta bulunan operatör bu sayede korunur.

Yüksek Ölçüm Hassasiyeti KL 1.0 – % 1.0

Yüksek kaliteli paslanmaz çelik ve nikel bazlı alaşımların kullanılmasıyla, PG23HP-P modeli mükemmel yük döngüsü dayanımı ve uzun servis ömrü sunar. PG23HP-P modelindeki bütün manometrelerinstandart ölçüm hassasiyeti % 1.0’dır. 0 … 4.000 bar’a kadar ve buna dahil ölçek aralıkları için, cihaz isteğe bağlı olarak % 0,6’lık geliştirilmiş gösterge doğruluğu ile kullanılabilir. Wika yüksek basınç manometreler çalışma esnasındaki şok ve titreşimleri önlemek üzere silikonlu özel bir yağ ile doldurulmuştur.

Kullanım Basınç Kısıtlamaları

Sabit kullanımda kapasitenin %75 maksimum

Dalgalı basınç işlemlerinde kapasitenin %60

Kısa süreli sabit kullanımlarda kapasitenin %100

Müsaade Edilen Çalışma Sıcaklıkları

Depolama sıcaklığı : -40 … +70 °C

Dolgusuz manometrelerde akışkan çalışma sıcaklığı: +200 °C

Gliserin veya silikonlu yağ dolguluda akışkan çalışma sıcaklığı: +100 °C

Hararetin Ölçümlere Etkisi

Klass 1 hassasiyet için ortam ve akışkan sıcaklığı +20 °C olarak öngörülmüştür.

Bu hararetin üzerindeki akışkan ve ortam sıcaklıklarındaki sapma tam skalanın ±0.4 oranındadır.

Opsiyonel Olarak Sunulan Özellikler

0 …..4000 bara kadar %0.6 hassasiyet
Koruma sınfı IP66 – Standart koruma IP65
Pano tipi paslanmaz çelik flanş bağlantısı
Pano tipi arkadan sabitleme kelepçeleri
Dışarıdan ayarlanabilen ve sabitlenebilen ibre
Bayonet halkasında ayarlabilen işaret noktası

Uygulama Alanları

Yağ veya su sıvı akışkan uygulamaları
Test ekipmanları, patlatma test cihazları
Yüksek basınç su jeti uygulamaları
Yüksek basınç temizlik sistemleri
Ultra yüksek basınç üretim işlemleri
