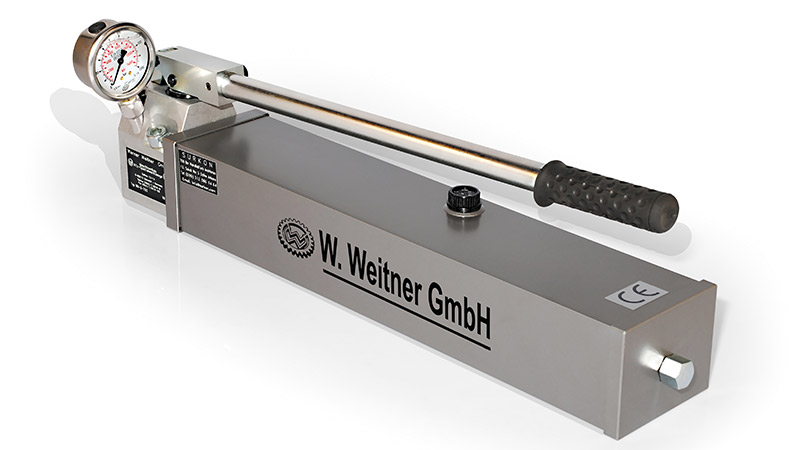

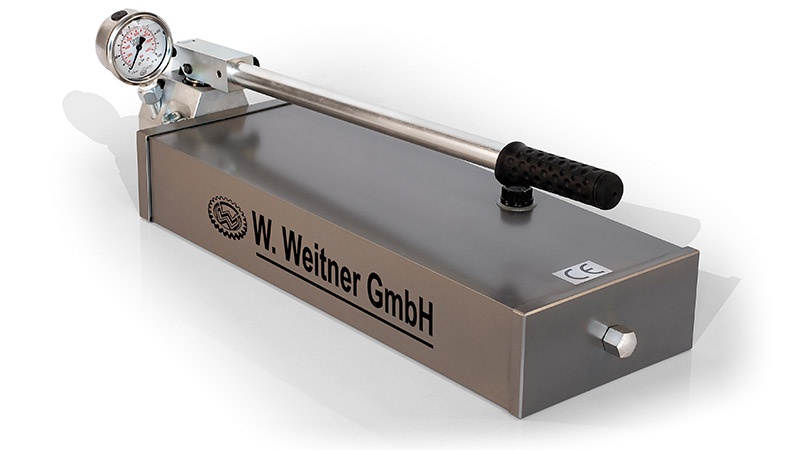

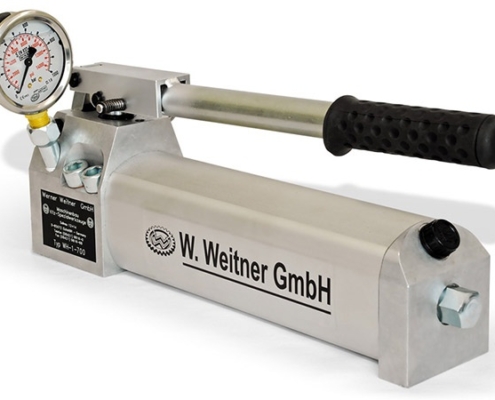

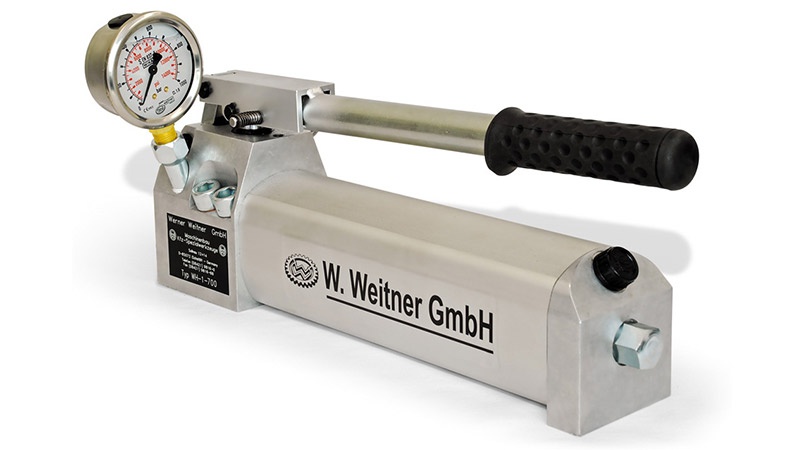

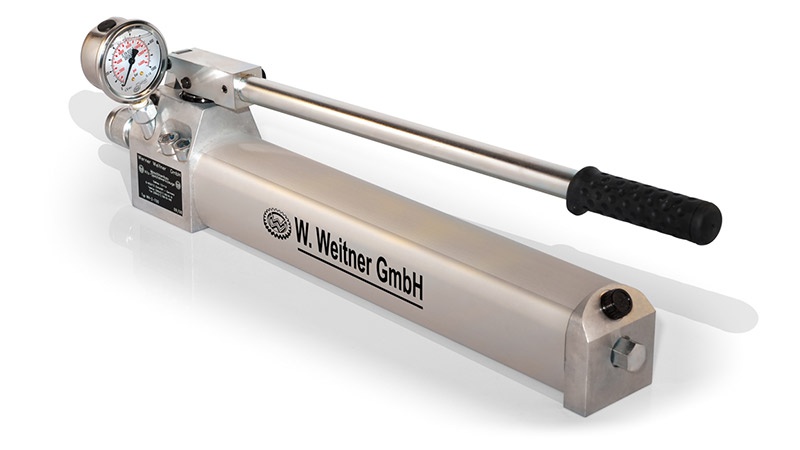

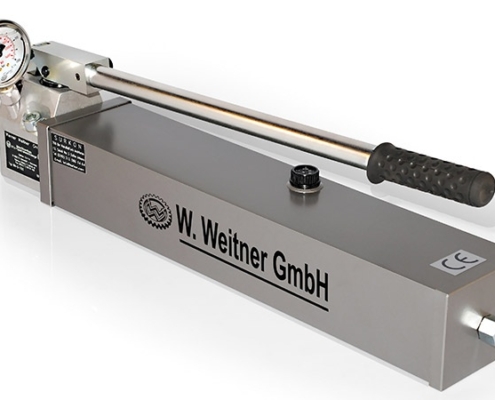

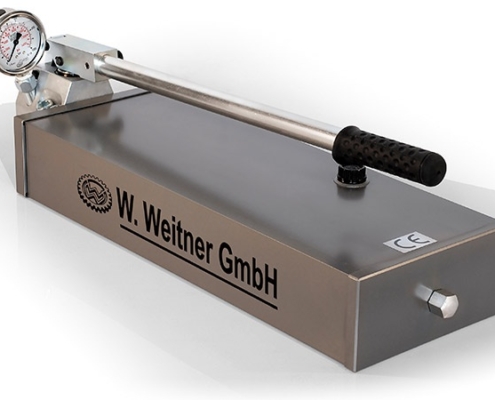

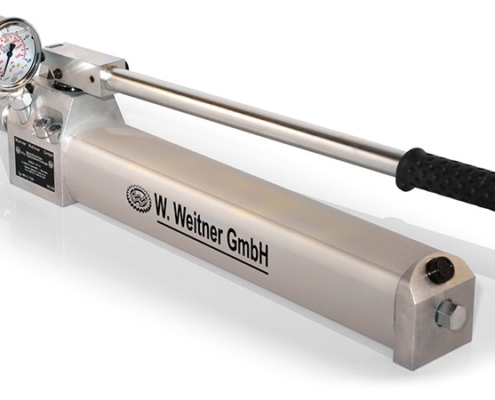

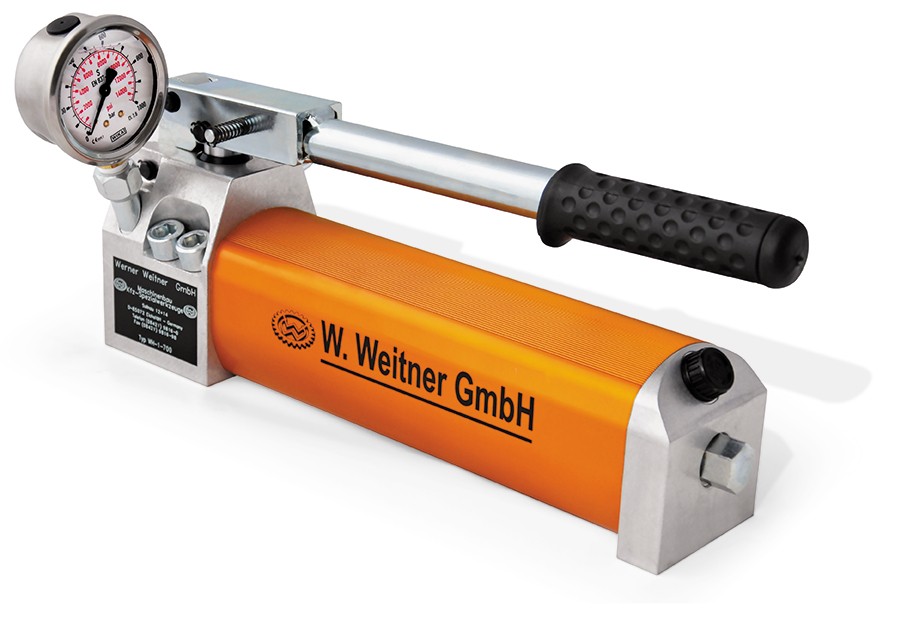

Weitner Hidrolik El Pompaları

[700 bar]

  • Çift pistonlu, otomatik değişken debili
  • Çalışma basıncı maksimum 700 bar
  • Hafif, kompakt ve ergonomik tasarım
  • Aşırı basınç tahliye valfi donanımlı
  • Komple alüminyumdan mamül 4 model
  • Pompaya entegre 1000 bar Ǿ63 manometre
  • WV4/3 valf ile çift etkili olabilme özelliği
  • Alman malı, imalatçı W. Weitner, CE Belgeli
  • Türkiye’de servis ve yedek parça desteği
Teknik Bilgiler  Birimler WH-1 WH-2 WH-3 WH-4
Çalışma Basıncı bar 700 700 700 700
Tank Kapasitesi cm³ 700 1300 2500 4800
Kullanılabilir Yağ cm³ 500 900 1800 3800
Debi (AB/YB) cm³ 7.2 / 0.9 17 / 1.7 17 / 1.7 17 / 1.7
Kol Kuvveti  kg 35 47 47 47
Piston Kurs Boyu mm 23 23 23 23
Piston Çapı  mm 20 / 07 32 / 10 32 / 10 32 / 10
Yağ Portu  G 3/8” 3/8” 3/8” 3/8”
Manometre * Var – Ǿ63 1000 bar Var – Ǿ63 1000 bar Var – Ǿ63 1000 bar Var – Ǿ63 1000 bar
Dolu Ağırlık  kg 4,3 5,3 7,5 10,5
Ölçü (B x E x Y) mm 353 x 150 x 171 564 x 150 x 171 588 x 106 x 171 588 x 186 x 171

WH kodu Weitner firmasının çift hızlı standart seri yüksek basınç hidrolik el pompalarını tanımlar. Komple alüminyumdan üretilen bu pompalar 700 bar maksimum basınca ayarlı, yağ dolu olarak kullanıma hazır şekilde sevk edilir. WH serisi hidrolik el pompaları basınç tahliye valfi ile donatılmıştır. Bu seride pompalar 50 bar ile 700 bar arasında istenilen basınç değerine ayarlanabilir. Emniyet valfi sayesinde basınç 700 barın üzerine çıkmaz. Yağ 700 bardan itibaren tanka tahliye olur. WH serisi hidrolik el pompaları ?63 çap 1000 bar göstergeli gliserinli hassas manometre ile donatılmıştır. Farklı çalışma basınçları, tank büyüklükleri veya viton keçe takımları isteğe bağlı olarak temin edilir.

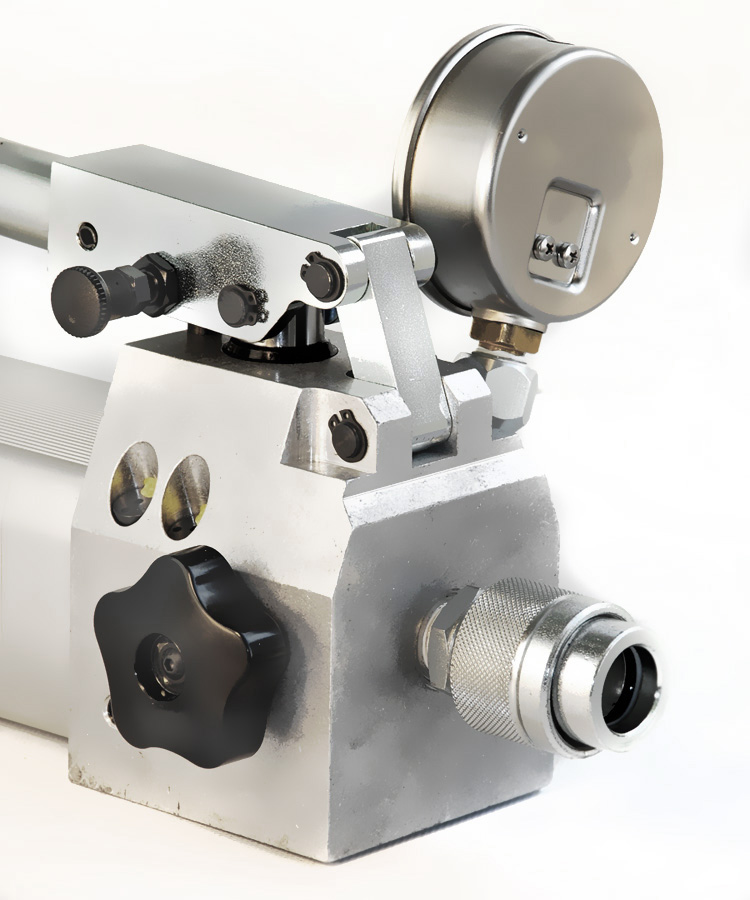

Basınç Sabitleme-Çalıştırma Vanası

WH serisi çift hızlı el pompalarında basınç sabitleme-çalıştırma pompanın sağ tarafında bulunan yıldız formlu vana ile sağlanır. Vananın sıkıştırılması ile yağın dönüş yolu kapanarak, basınç tutma özelliği devreye girer. Basıncın düşürülmesi veya basılan yağın tekrar pompaya dönmesi için yıldız vananın ters yöne çevirilerek gevşetilmesi gerekir.

Pompa Taşıma Kolu
WH serisi Weitner pompalarında pompalama kolu aynı zamanda taşıma kolu olarak kullanılır. Taşıma kolu kanca sistemiyle mekanik olarak pompa gövdesine bağlanır. Taşıma sırasında kanca gövdeye takılarak sabitlenir. Çalışma sırasında ise kanca serbest bırakılır.

Kriko Seti Uygulaması

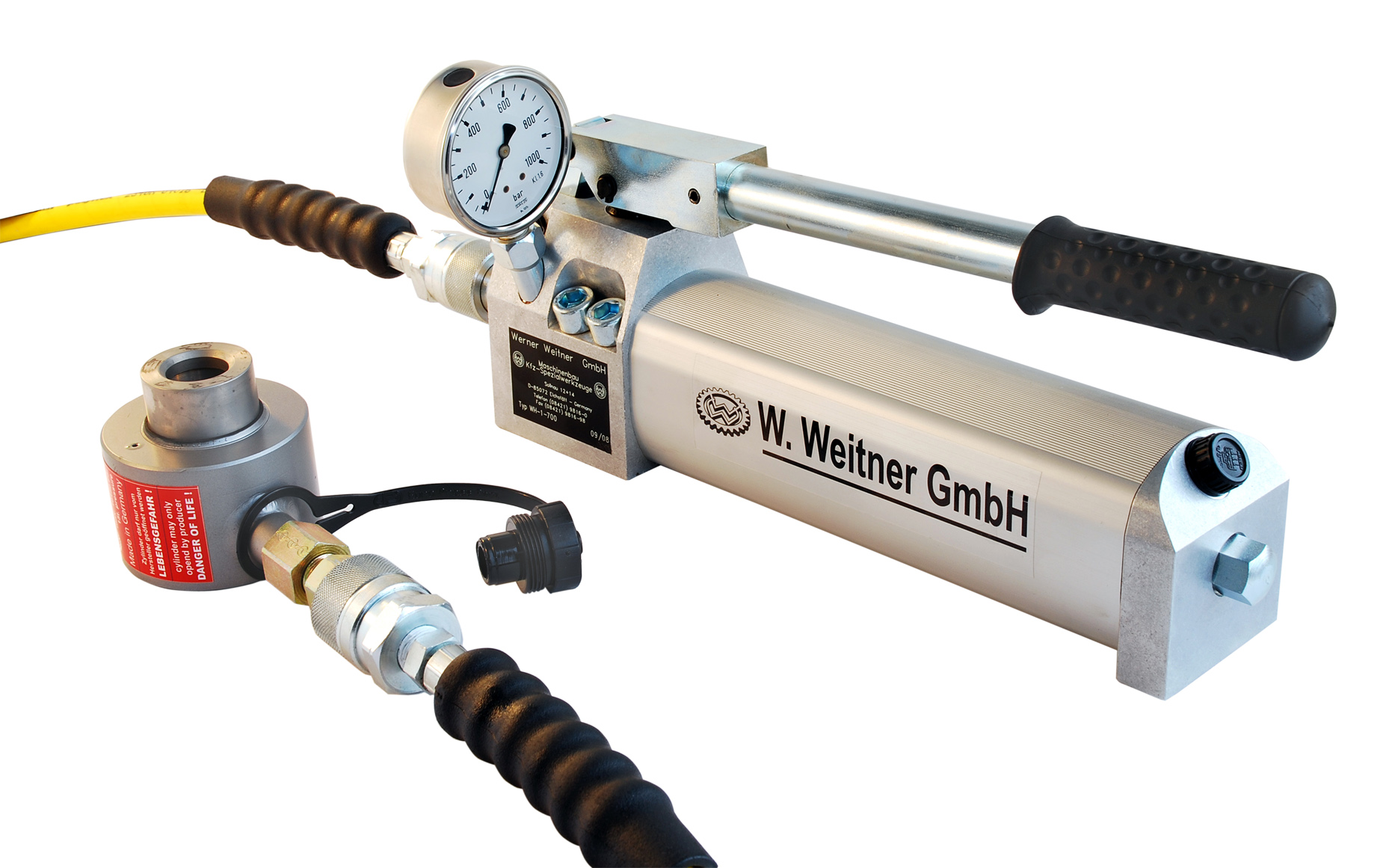

WH Serisi hidrolik el pompaları çift pistonlu olduklarından yağ deplasmanları yüksek tonaj silindirlerin işletilmesine uygundur. WH serisi pompalar ile 5 tondan 150 tona kadar her türlü hidrolik kriko çalıştırılabilir. 700 barda uygulanan maksimum basma kuvveti WH serisinde 45 kg dır.

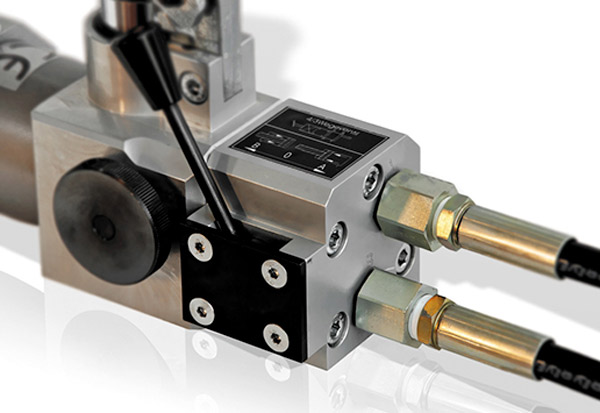

Çift Etkili Kullanma Özelliği

WH serisindeki bütün el pompaları çift etkili hidrolik kriko uygulamaları için kullanılabilir. WW 4/3 dört yollu üç pozisyonlu yönlendirme valfi ile WH serisindeki bütün pompalar çift etkili hale dönüştürülebilir. WW 4/3 kodlu yönlendirme valfi yalnızca Weitner pompalarında kullanılabilir ve bu ürün aksesuar olarak isteğe bağlı olarak sunulur.
