Weitner Elektrikli Hidrolik Güç Üniteleri
[700 bar]
- Çalışma Basıncı 700 bar maksimum
- Radyal pistonlu yapı
- Çift hızlı dinamik pompa
- Çift ve tek etkili olarak kullanılabilme özelliği
- Selenoid valf, kablo kumandalı modeller mevcut
- 0..1000 bar Ǿ63mm gliserinli manometre standart
- Kademesiz 0-700 bar arası basınç ayar özelliği
- Emniyet tahliye valfiyle maksimum iş güvenliği
- Alman malı
- Werner Weitner markalı
- CE belgeli
- Türkiye’de servis ve yedek parça desteği
|
|
WAE – 1 |
WAE – 2 |
WAE – 3 |
WAE – 4 |
|
| Çalışma basıncı |
Bar |
700 |
700 |
700 |
700 |
| Pompa tipi |
** |
Çift hızlı / Çift etkili |
Çift hızlı / Çift etkili |
Çift hızlı / Çift etkili |
Çift hızlı / Çift etkili |
| Düşük basınçta debi (100 bara kadar) |
ltr |
4,3 |
4,3 |
4,3 |
4,3 |
| Yüksek basınçta debi (700 barda) |
|
1,2 |
1,2 |
1,2 |
1,2 |
| Yağ tank kapasitesi |
Ltr |
12 / 40 / 70 |
12 / 40 / 70 |
12 / 40 / 70 |
12 / 40 / 70 |
| Basınç göstergesi |
Bar |
0….1000 / Ǿ63 |
0….1000 / Ǿ63 |
0….1000 / Ǿ63 |
0….1000 / Ǿ63 |
| Haricen kademesiz basınç ayarı |
*** |
40….700 |
40….700 |
40….700 |
40….700 |
| Çalışma gerilimi |
Volt |
230 |
230 |
380 |
380 |
| Motor gücü |
kW |
2,2 |
2,2 |
1,5 |
1,5 |
| Yön kontrolu ( 4/3 ) |
** |
Manuel Kumanda |
Kablolu Kumanda |
Manuel Kumanda |
Kablolu Kumanda |
| Yağ Çıkışı |
NPT |
2 x 3/8″ Dişi |
2 x 3/8″ Dişi |
2 x 3/8″ Dişi |
2 x 3/8″ Dişi |
| Ağırlık |
kg |
47 |
50 |
47 |
50 |

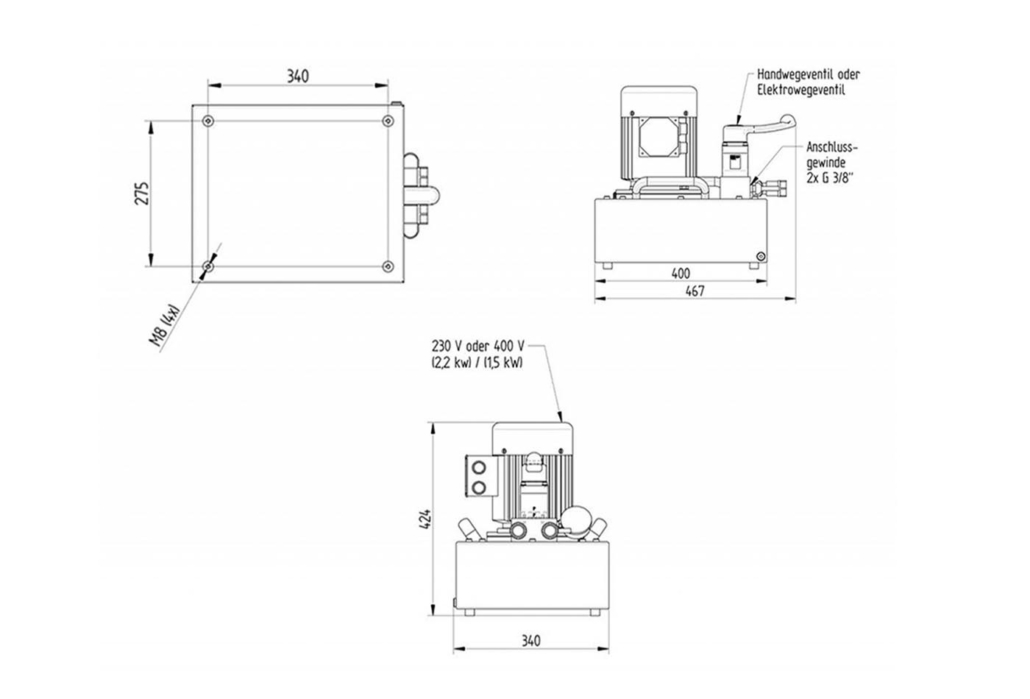

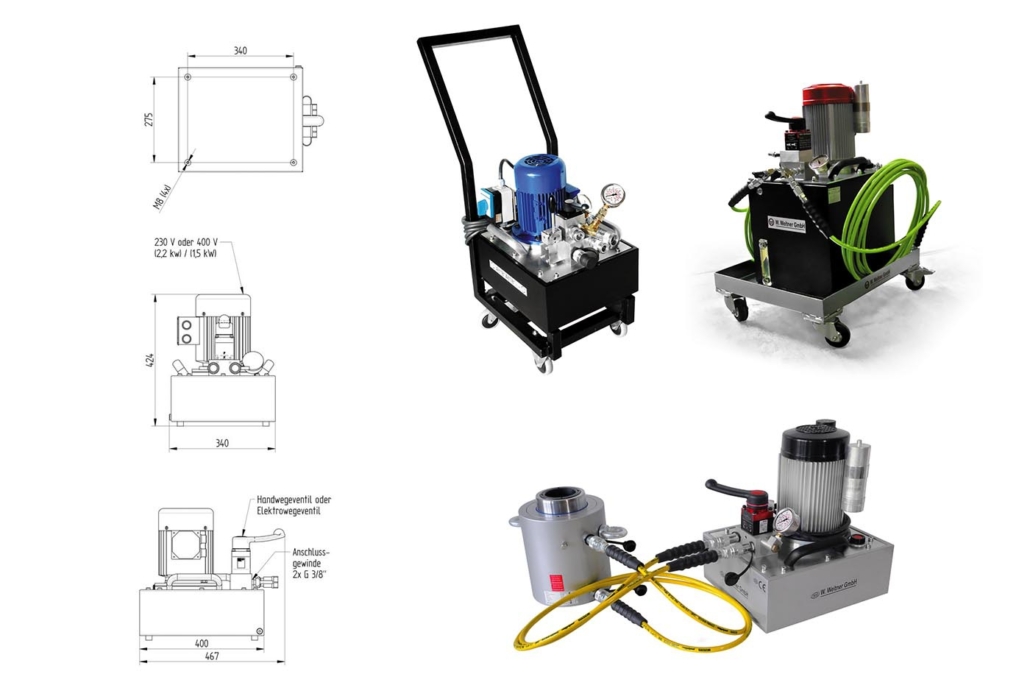

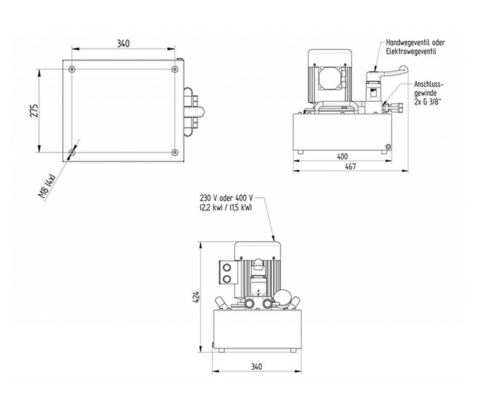

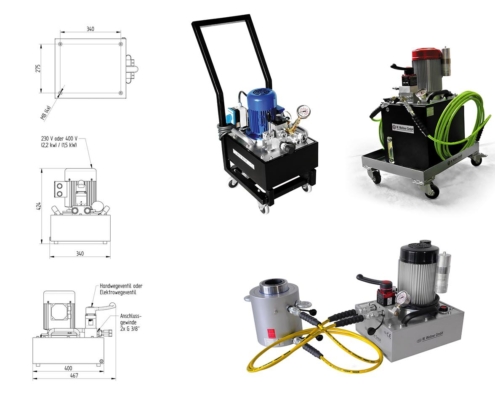

| Ölçüler (E x B x Y ) |
mm |
467 x 340 x 424 mm |
467 x 340 x 424 mm |
467 x 340 x 424 mm |
467 x 340 x 424 mm |

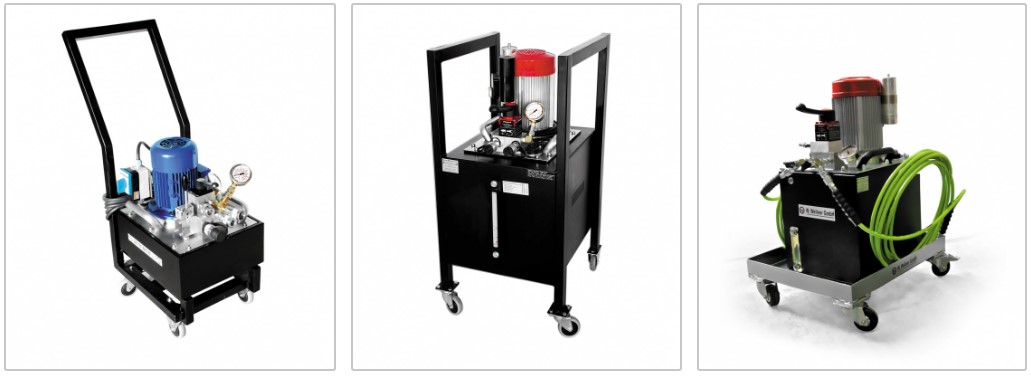

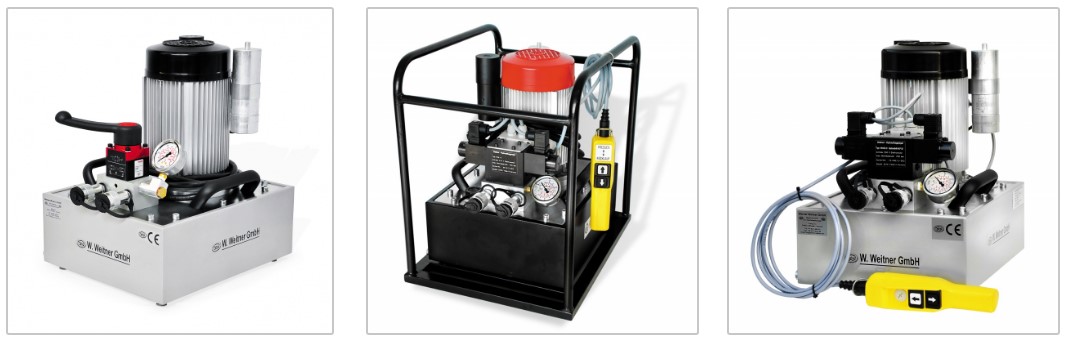

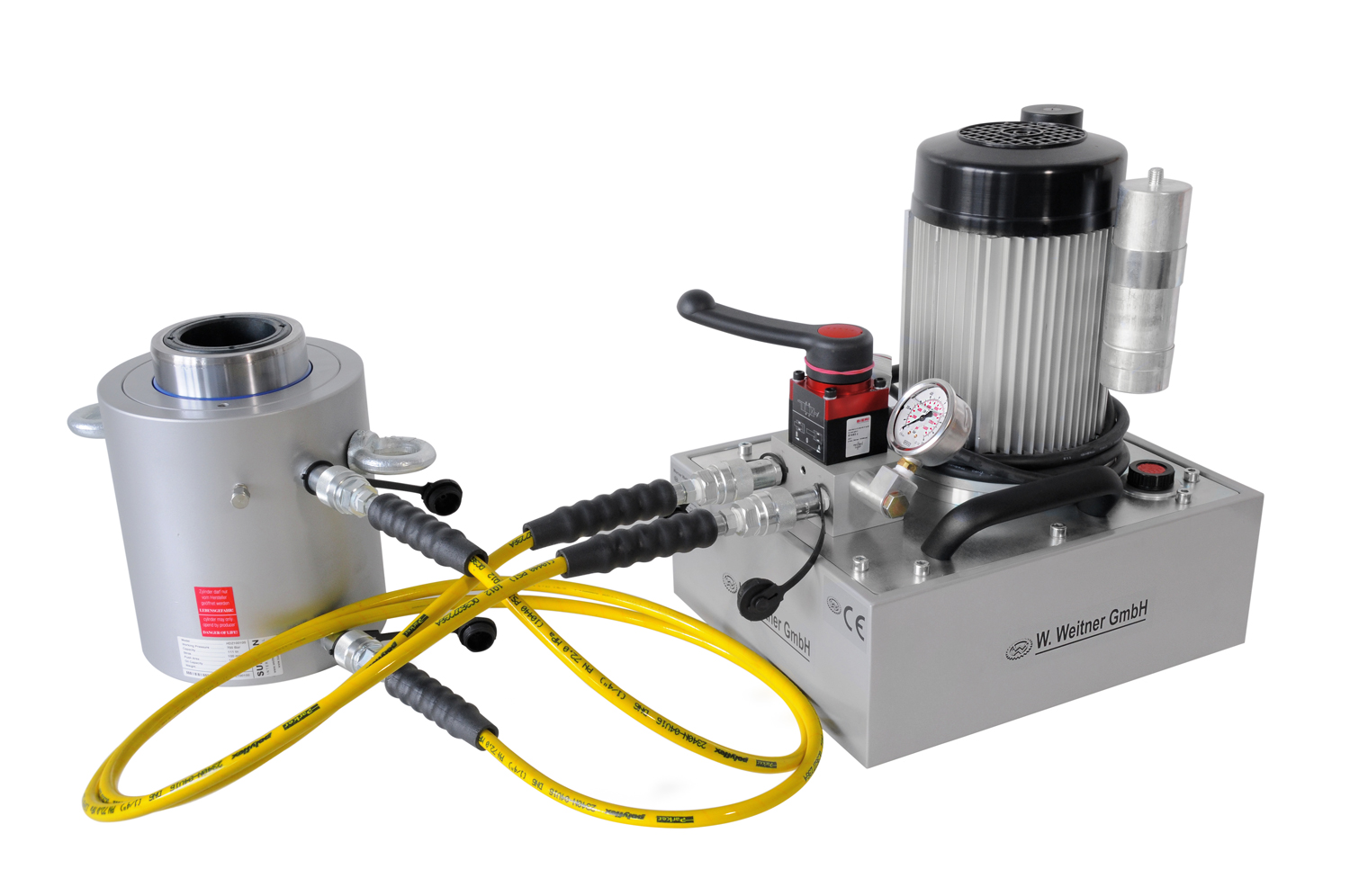

WAE Serisi Elektrikli Hidrolik Güç Üniteleri
Weitner WAE serisi hidrolik güç üniteleri hem mobil hem de sabit çalışma ortamlarında kullanılabilecek özellikte tasarlanmışlardır. Ünitelerin pompa elemanları, 230V ve 380V yüksek performanslı elektrik motorlarıyla tahrik edilirler. Radyal pistonlu pompa , alçak ve yüksek basınç olmak üzere iki kademeli olarak çalışır. Ünite 100 bara kadar alçak basınç modunda dakikada 4,3 litre yağ pompalar. Yüksek basınç modu 100 bardan sonra başlar ve dakikada 1,2 litre basınçlı yağ üretir.

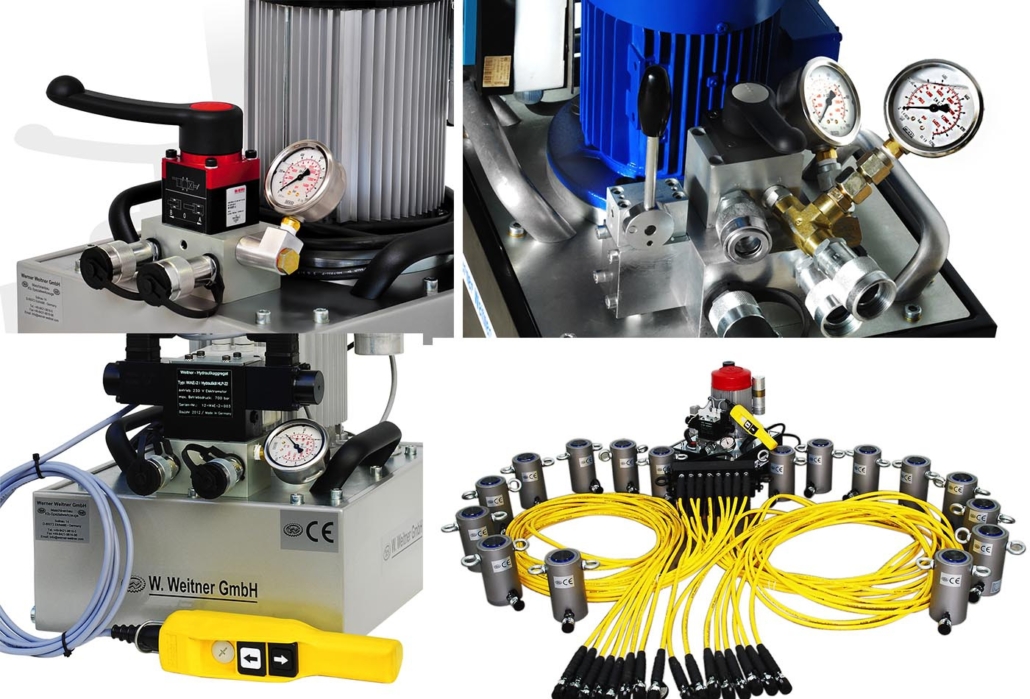

Yön Kontrolü
Üniteler manuel veya Selenoid kontrollü açık merkez yön valf seçenekleriyle sunulur. Çift yönlü valfler ileri – stop – geri (A-0-B) olmak üzere 4 yollu üç pozisyonludur. Weitner güç üniteleri yük altında basınç tutma özelliğine sahiptir. Ancak bu özelliğe rağmen yükün mekanik olarak desteklenmesi gerekir.
Emniyet Valfi
WAE serisi hidrolik güç üniteleri dahili basınç emniyet valfi ile donatılmışlardır. Çalışma sırasında basınç 700 bar basınca ulaştığında emniyet valfi sayesinde yağ tanka tahliye olur. Basınç hiç bir zaman 700 barın üzerine çıkmaz. Weitner güç üniteleri maksimum iş güvenliği kriterlerini sağlayacak şekilde tasarlanmışlardır.
Harici basınç ayar özelliği
WAE serisi hidrolik güç ünitelerinde çalışma basıncını harici olarak ayarlamak mümkündür. Çalışma basıncı yönetim bloğu üzerindeki basınç ayar düğmesinden 50 ile 700 bar arasında kademesiz olarak ayarlanabilir. Ancak bu ayar değişikliği 700 barın üzerine çıkmayacak şekilde tasarlanmıştır. Maksimum çalışma basıncı dahili olarak bulunan emniyet ventili ile 700 bara sabitlenmiştir. Basınç ayar valfi ayarlarıyla basıncı 700 barın üzerine çıkarmak mümkün değildir.
Tek ve çift etkili kullanım
WAE serisi hidrolik güç üniteleri standart olarak çift etkili kullanım için tasarlanmıştır. Ancak bu üniteleri tek yönlü olarak, tek etkili yay/yük dönüşlü hidrolik kriko veya sistemlerde kullanmak mümkündür. Tek etkili kullanımda hattın birisi boşta kalır. Tek hat (A hattı) basınçlandırılır. Tek etkili sistemlerde basıncın düşürülmesi ve yağın geri tahliyesi için kumanda kolu ile diğer (B) hattı basınçlandırılır. Bu durumda A hattı komple serbest kalır. B hattı kapalı olduğundan basınç 700 bara ulaştığında yağ tanka tahliye olur. Ünitenin sürekli tek etkili kullanılması talep edilmesi halinde ise, B hattı dağıtım bloğundan basınç oluşmadan tahliyesi gerçekleşecek şekilde istenilen değişiklik yapılabilir.

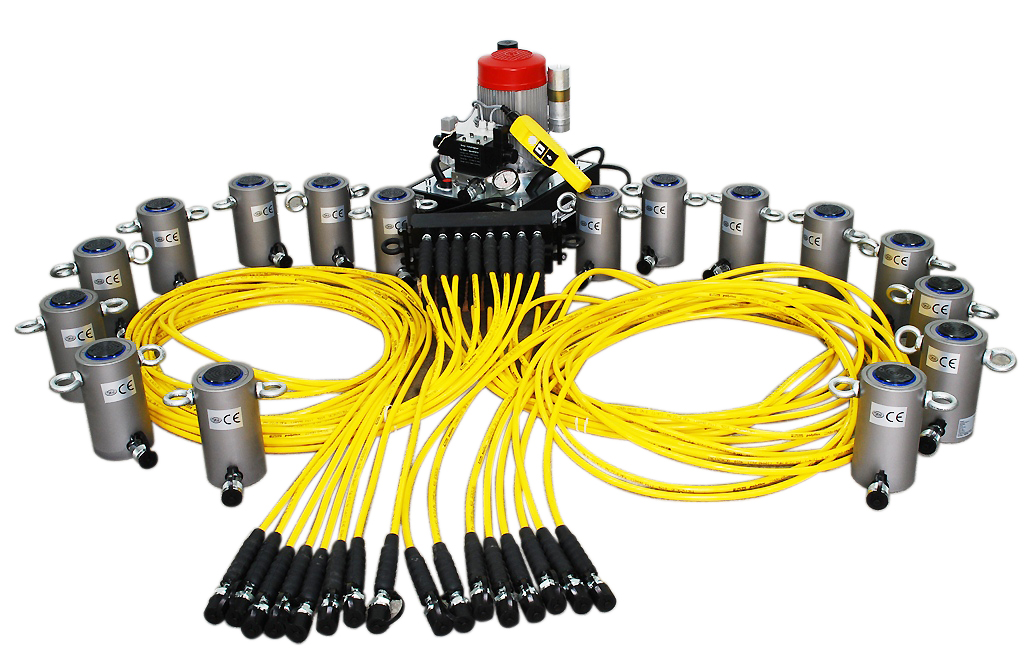

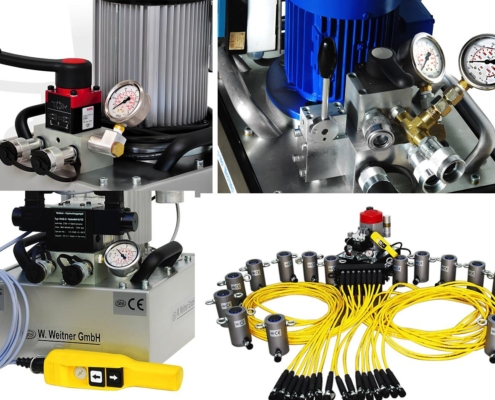

Senkron Kaldırma Uygulaması
WAE serisi hidrolik güç üniteleri çok sayıda hidrolik krikonun aynı anda kullanıldığı senkron kaldırma sistemlerinde de kullanılmaktadır. Bu kapsamda çok sayıda proje gerçekleştirilmiştir. Senkron kaldırma sırasında birbirinden farklı olarak ilerleyen pistonların kontrolu mekanik olarak akış kısıcı vanalar ile sağlanmaktadır. Kısıcı vanalar ile yapılan senkron kaldırma bir iki milimin önem taşıdığı hassas projeler için uygun değildir. Ancak bu kadar hassas olmayan projeler için en ekonomik çözümdür.

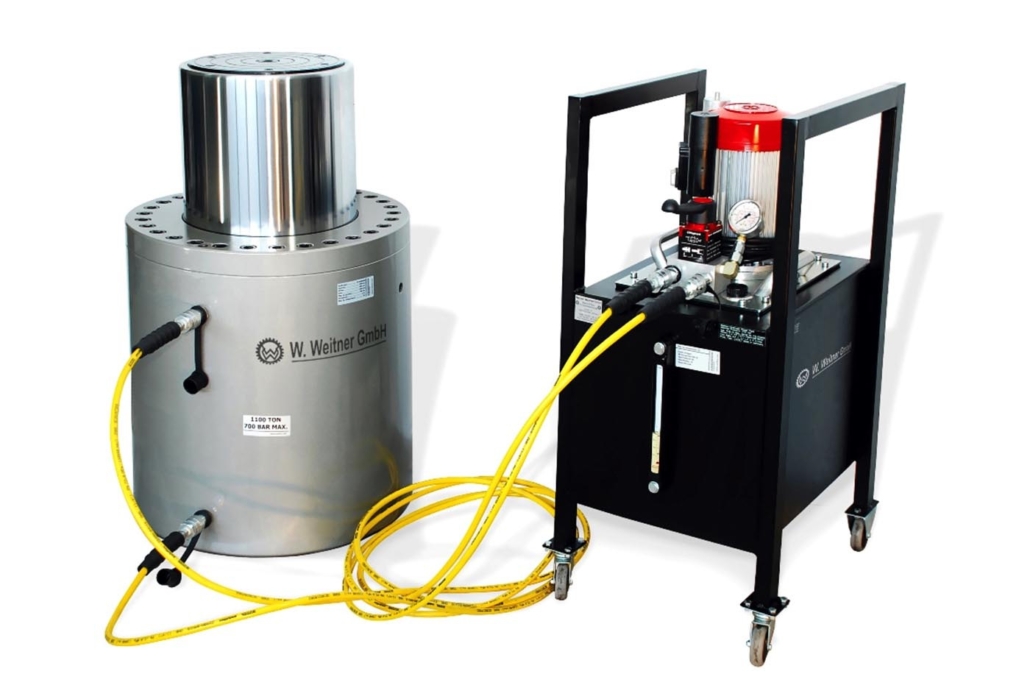

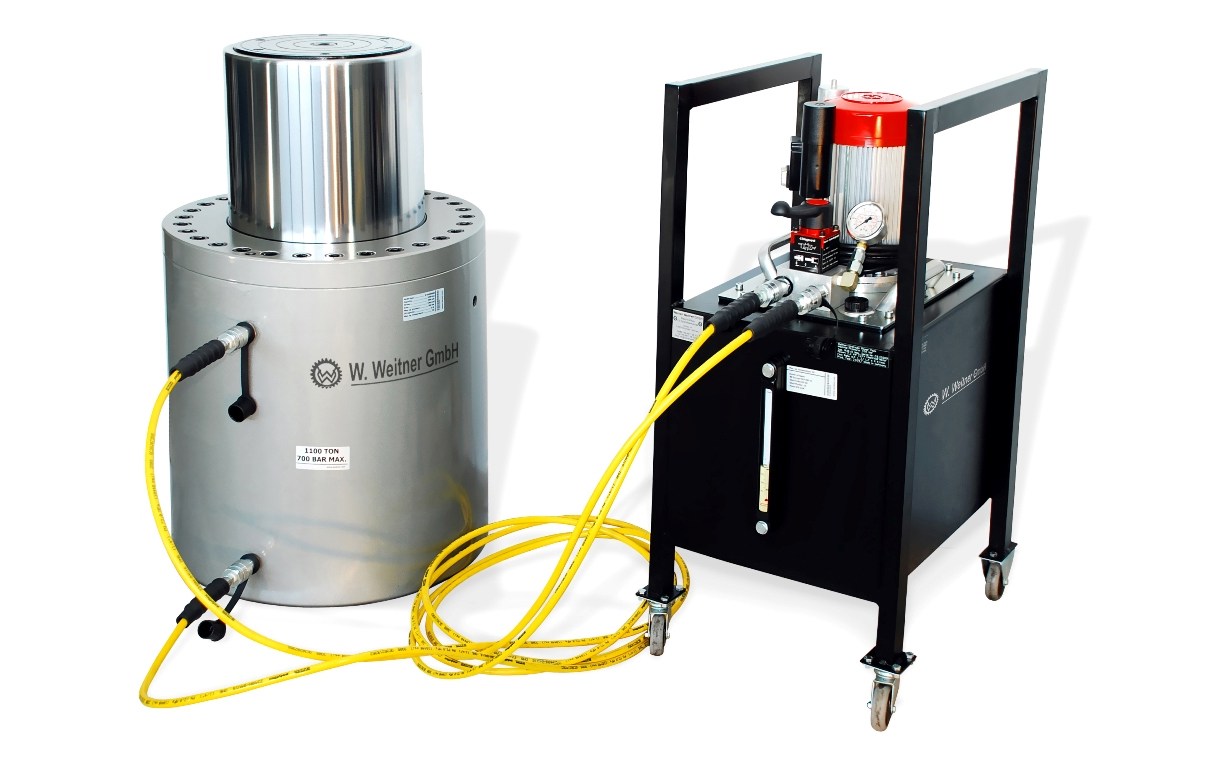

1000 ton hidrolik kriko ve zemin test ekipmanı
Weitner WAE serisi hidrolik güç üniteleri 1200 tona kadar ultra yüksek tonaj hidrolik krikoların çalıştırılmasında da kullanılır. 100 barda 4,3 litre, 700 barda 1,2 litre yağ pompalama kapasitesine sahip WAE serisi hidrolik güç üniteleri zemin test hidrolik krikolarında ideal çözümdür. Debinin yavaş olması testin kontrollu ve güvenli olarak yürütülmesine olanak sağlar.
Farklı tank kapasiteleri
Weitner WAE serisi hidrolik güç üniteleri standart olarak 15 litrelik tank ile sevk edilir. Ancak ihtiyaç duyulması halinde 40 , 70 ve 100 litre olarak yağ tanklarıyla da bu üniteler sevk edilmektedir. Müşteri ihtiyacına göre farklı tank kapasite ve tasarımları yapılmaktadır.
