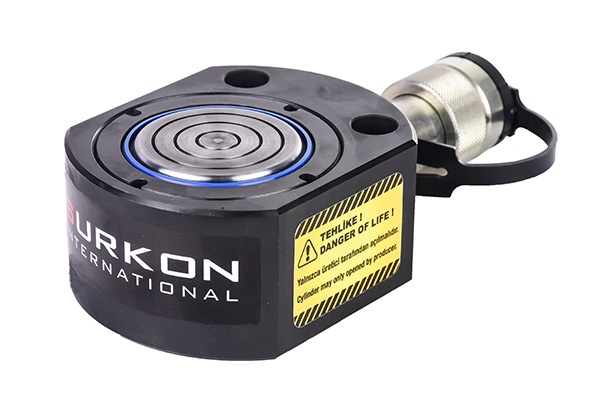

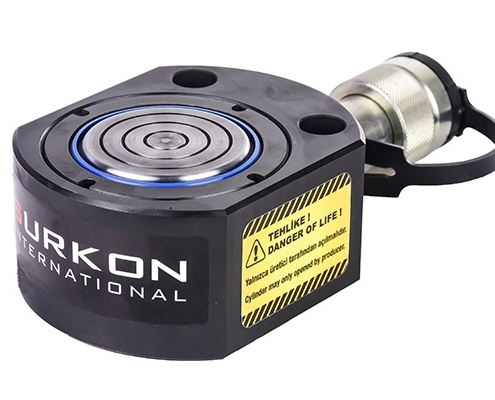

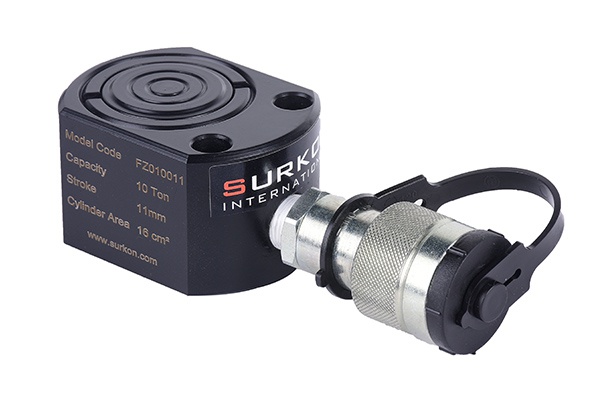

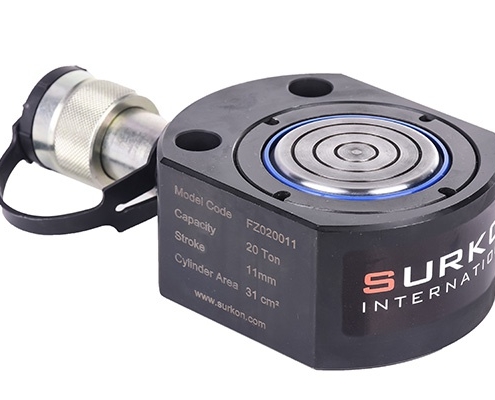

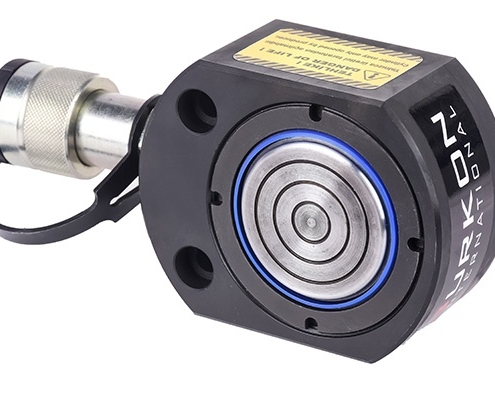

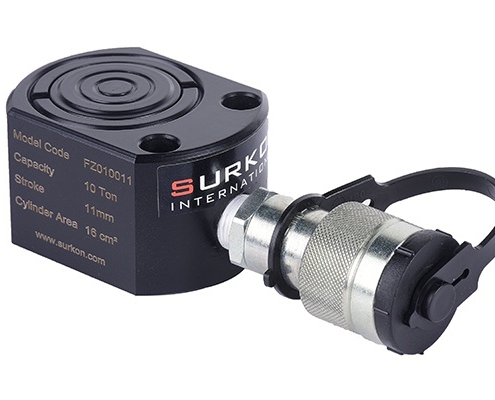

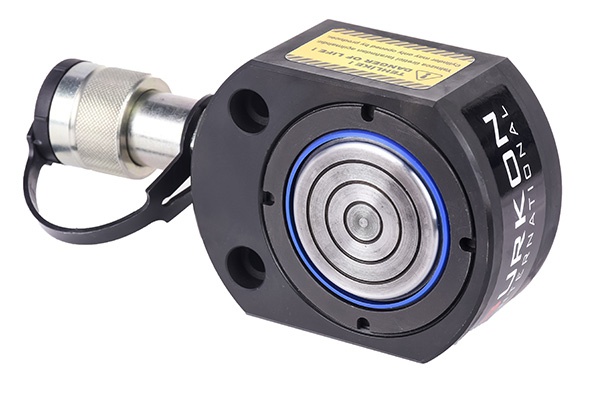

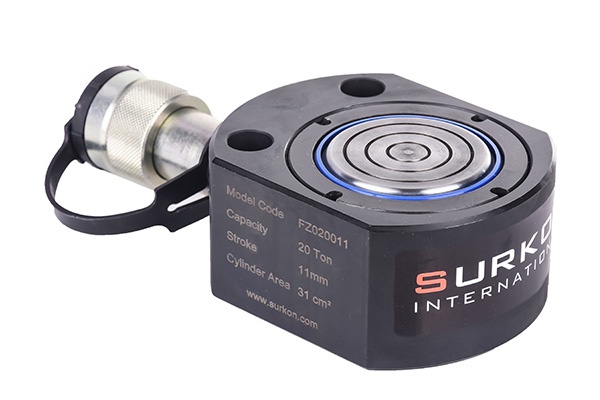

Ultra Yassı Hidrolik Krikolar FZ Serisi – Tek Etkili – Yaylı

[ 5 – 150 Ton ]

  • Kapasite aralığı  5 – 150 ton
  • Strok seçeneği 11, 16, 25mm
  • Asgari kapalı boy,  azami kapasite
  • Tek etkili yay dönüşlü hidrolik sistem
  • FLZ yük dönüşlü model opsiyoneldir.
  • Çalışma basıncı 700 bar maksimum
  • Ağır çalışma şartlarına dayanıklı yapı
  • Her marka hidrolik pompaya uyumludur.
  • Sabitleme için iki montaj deliği bulunur.
  • Siyah nitrat kaplama paslanmayı önler.
  • Yan yüke hasarlarına karşı korumalı yapı
  • Teknik destek Hidrotork tarafından sağlanır.

Yüksek Tonaj Yassı Hidrolik Krikolar
Hidrotork FZ serisi hidrolik krikolar ultra düşük tabanlı yassı silindir modelini tanımlar. Yassı silindirler 5 ton ile 150 ton kapasite, 11, 16 ve 25 mm strok seçenekleriyle sunulur. Dar bölge krikosu olarak tanımlanan FZ serisi silindirler tek etkili yay dönüşlü hidrolik sisteme sahiptir. Kriko pistonu işlem bittiğinde içindeki yay maarifetiyle yuvasına geri döner.

FZ serisi hidrolik yaprak krikolar diğer krikolardan farklı olarak yanaklardan taranmış diktörtgen hale getirilmiştir. Daraltılmış yanakları sayesinde dar bölgelerde kullanıma uygundur.

FZ Ultra Yassı Hidrolik Krikolar
Kapasite Strok Kod Etki alanı Yağ Hacmi A B C X1 X H D D1 Ağırlık
ton mm * cm2 cm3  (mm)  (ømm)  (ømm)  (mm) (mm)  (mm)  (ømm) (ømm) kg
5 11 FZ005011 7 12 45 65 33 27 41 18 5 10 0.78
10 11 FZ010011 16 27 48 78 40 32 60 18 6 11 1.4
20 11 FZ020011 31 55 50 106 50 51 85 18 9 14 3
30 14 FZ030014 44 100 60 115 60 49 96 20 11 17 4.5
25 FZ030025 73 4.8
50 16 FZ050016 79 181 64 144 75 74 126 21 13 19 7.7
75 16 FZ075016 113 283 87 178 100 90 159 21 13 20 14.4
100 16 FZ100016 154 392 92 195 120 100 170 21 13 20 18.4
150 16 FZ150016 227 626 102 255 150 120 200 21 13 20 27.5
