SPX Posi-Lock Serisi Hidrolik Rulman Çektirme

[200 Ton]

  • Emniyet kafesli Posilock çektirme
  • Kapasite aralığı mekanik 1tn –40 ton
  • Kapasite aralığı hidrolik 5tn –200 ton
  • Çektirme max açılma çapı 635 mm.
  • Çektirme max kol uzunluğu 356 mm.
  • Mekanik veya hidrolik mekanizmalı
  • İki veya üç kollu çektirme seçenekli
  • Uzaktan kumandalı kullanım imkanı
  • Çene tasarımı ile mükemmel kavrama
  • Uzun kol ve geniş aksesuar seçenekli
  • Üretici firma SPX – Power Team
  • Türkiye’de servis ve bakım hizmeti

Power Team, kapsamlı manuel veya hidrolik mekanizmalı Posi Lock® emniyet kafesli çektirme programına sahiptir. Bu çektirmeler, iki veya üç kollu (çeneli ) konfigürasyonunda sunulur. Mekanik çektirmeler 1-40 ton kapasite aralığında – hidrolik çektirmeler 5-200 ton aralığındadır.

Posi Lock emniyet kafesli çektirmeler farklı kombinasyonlarda sunulur.

  • A Grubu : Yanlızca mekanik aksam
  • B Grubu : Mekanik aksam + hidrolik kriko

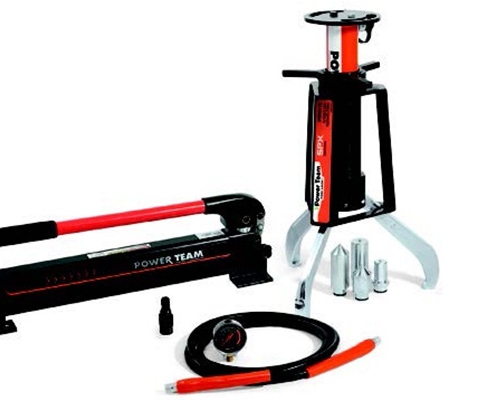

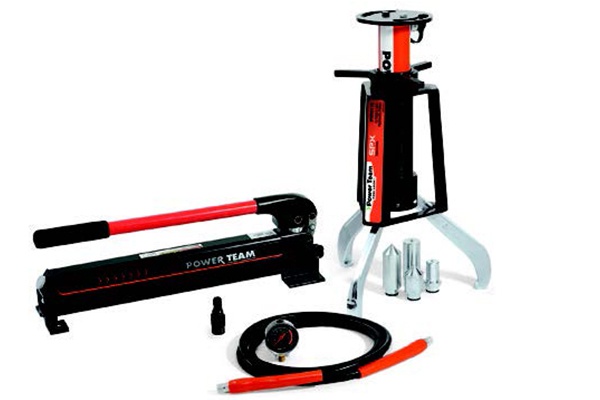

  • C Grubu : Mekanik aksam +Hidrolik kriko + El Pompası
  • D Grubu : Mekanik aksam +Hidrolik kriko + Elektrikli güç ünitesi
Harici Pompalı Hidrolik Çektirmeler
Ürün Kodu Kapasite Silindir Kol Uzunluğu Açılma Mesafesi Ağırlık
İki Kollu Üç Kollu ton # mm mm kg
PTPHB-206 PTPHB-106 5 C55C 152,4 203,2 5.4
PTPHB-208 PTPHB-108 10 C106C 203 305 12.3
PTPHB-210 PTPHB-110 15 C1510C 254 381 17.2
PTPHB-213 PTPHB-113 25 C2514C 305 457 34.0
PTPHB-216 PTPHB-116 50 C5513C 356 635 60.3

Çektirme Teknik Bilgi:
Hidrolik çektirmelerde uygulanan maksimum kuvvet mil çapının 7 ila 10 katı seviyesindedir. Rulman veya kasnağın bağlı olduğu şaftın 1.1/2” inç çapında olduğunu varsayarsak, buradaki işlem için gerekli olan çektirme kuvveti 15 ton olacaktır.

El Pompalı Hidrolik Çektirmeler

Ürün Kodu Kapasite Silindir Pompa Manometre Hortum T Adaptör
İki Kollu Üç Kollu ton # # # # #
PTPHC-206 PTPHC-106 5 C55C P19L 9040 9756 9670
PTPHC-208 PTPHC-108 10 C106C P19L 9040 9756 9670
PTPHC-210 PTPHC-110 15 C1510C P59L 9040 9756 9670
PTPHC-213 PTPHC-113 25 C2514C P159 9040 9756 9670
PTPHC-216 PTPHC-116 50 C5513C P460 9040 9756 9670

Hidrolik Çektirme Seçimi Nasıl Yapılır:
Mekanik veya hidrolik çektirme seçimi yaparken üç farklı temel kriter dikkate alınır.

Kapasite
Çektirmenin üretebileceği maksimum kuvveti ifade eder. Tipik olarak, bir iş için gereken kapasite, çekilen parçanın şaft çapı kullanılarak belirlenebilir. Manuel çektirmeler için, çektirmenin merkez cıvata çapı, çekilecek şaftın en az yarısı kadar olmalıdır. Hidrolik çektirmeler için çektirme kapasitesi mil çapının 7-10 katı olmalıdır.

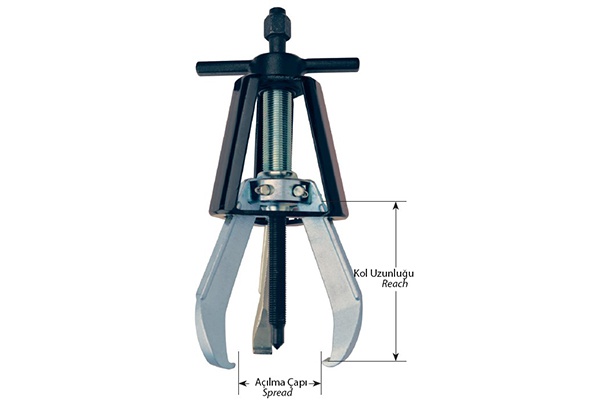

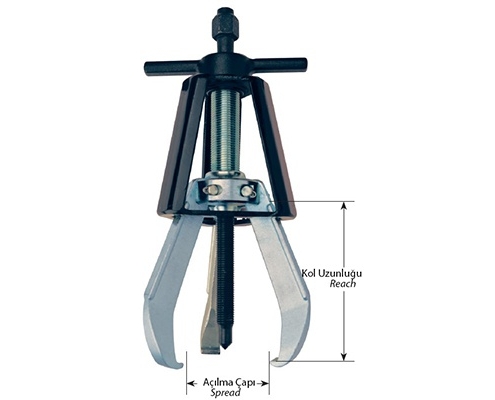

Kol Uzunluğu
Kol uzunluğu, maksimum çektirme kursu kadar olmalıdır.

Kolların Açılma Çapı
Çektirmenin açılma çapı, çekilen parçanın genişliğinden daha büyük olmalıdır.

Güç Üniteli Hidrolik Çektirmeler

Ürün Kodu Kapasite Silindir Pompa Manometre Hortum T Adaptör
İki Kollu Üç Kollu ton # # # # #
PTPHD-206 PTPHD-106 5 C55C PE172 9040 9758 9670
PTPHD-208 PTPHD-108 10 C106C PE172 9040 9758 9670
PTPHD-210 PTPHD-110 15 C1510C PE172 9040 9758 9670
PTPHD-213 PTPHD-113 25 C2514C PE172 9040 9758 9670
PTPHD-216 PTPHD-116 50 C5513C PE172 9040 9758 9670

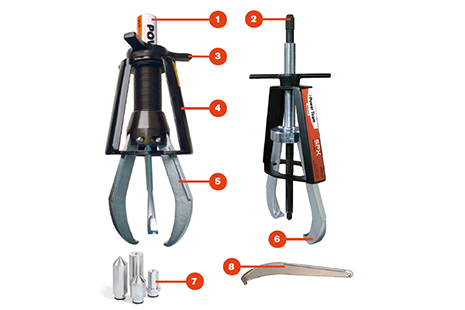

Hidrolik silindir şafttan etki ederek çeneler ile yükün kontrollü bir şekilde çıkarmasını sağlar.
Mekanik çektirmeler, çenelerin yükün kontrollü bir şekilde çıkarmasını sağlayan şaft üzerinde kuvvet sağlamak için bir merkezdeki cıvatayı kullanır.
T-tutma kolu çenelerin açılmasını, kapanmasını, kilitlenmesini ve hizalanmasını kolaylaştırır.
Safety Cage®, hızlı kurulum için çenelere kılavuzluk ederek kaymayı azaltır
Sağlam çenesiyle üstün dayanıklılık sağlar
İnce çeneler, daha kolay kavrama ve dar noktalara daha iyi erişim sağlar.
İsteğe bağlı olarak ihtiyaçlarınızı karşılamak için değiştirilebilir silindir ölçüleri.
Değişik uzunluklarda çene uzama kolları ile çok çeşitli kullanma

Yüksek Tonajlı Çektirmeler
Ürün Kodu Kapasite Ayak Kol Uzunluğu Açılma Mesafesi Mil Genişliği Mil Mesafesi Derinlik Ağırlık
Tek Etkili  Çift Etkili ton # mm mm mm mm mm kg
PTPH-102T PTPH-102TDA 100 2 1270 1778 32 89 89 771.1
PTPH-100T PTPH-100TDA 100 3 1270 1778 32 89 89 884.5
PTPH-123T PTPH-123TDA 100 2/3 1270 1778 32 89 89 907.2
PTPH-102TV* PTPH-102DATV* 100 2 1270 1778 32 89 89 816.5
– PTPH-200T 200 4 1219 1778 32 89 89 1882.4

Yüksek Tonajlı Çektirmeler
Power Team Posi Lock 100 ve 200 tonluk hidrolik çektirmeler, büyük dişlilerin, kasnakların, tekerleklerin, manşonların ve diğer presle takılan parçaların yüksek kuvvetle çıkarılmasını gerektiren uygulamalarda maksimum çıkarma kuvveti sağlar. Kaldırma braketleri, çektirmenin arabadan çıkarılmasına ve 1.5 m (5 ft) fazla mesafede kaldırılmasına olanak tanır.
