SPX Flow SRT Yay Dönüşlü Hidrolik Civata Gerdirmeler

[ M20 ~ M115 – 3/4” ~ 4.0“]

  • Kapasite k.N  160 ~ 4.100 k.N
  • Kapasite 35.971 ~ 921.762 Lbf
  • Saplama ölçüsü metrik M20 ~ M115
  • Saplama ölçüsü imperial 3/4” ~ 4.1/2”
  • Yay dönüşlü 1500 bar hidrolik sistem
  • Bütün krikolarda piston stroku 10mm
  • Strok aşım uyarı ve koruma sistemi
  • Piston kriko otomatik hizalama özelliği
  • Bütün krikolarda çift kaplin standart
  • ANSI B16.5/BS1560/API flanş uyumlu
  • Menşei USA, üretici SPX FLOW
  • Türkiye’de teknik servis hizmeti

SPX SRT Serisi Yaylı Saplama Gerdirmeler

Yay dönüşlü hidrolik saplama gerdirmeler işlem süresini kısaltarak daha verimli ve emniyetli çalışma imkanı sunar. Standart saplama gerdirmelerde işlem sonrasında pistonların el kuvvetiyle yuvalarına sokulması gerekir. Bu da çoklu flanş uygulamalarında uzun zaman alır. Yay dönüşlü krikolarda basınç düştüğünde pistonlar otomatik olarak yuvasına geri döner. Bütün sistem çok kısa sürede bir sonraki işleme hazır olur. Özellikle kademeli gerdirme işlemlerinde bu özellik son derece önemlidir.

SRT Serisi Saplama Gerdirme Genel Özellikleri

  •  10mm Hidrolik Piston Stroku
  •  Yay Dönüşlü Hidrolik Sistem
  •  1500 Bar Hidrolik Çalışma Basıncı
  •  Somun üstü diş boyu minimum 1x saplama ölçüsü
  •  Strok aşım valfi ve üst kapak ile emniyetli kullanım
  •  SPX MRT serileriyle %100 uyumlu ölçülendirme
  •  Piston ve krikonunun otomatik hizalama özelliği
  •  Türkiye’de yedek parça ve teknik servis desteği
  • SRT0 = 160 k.N Metrik-M20~M22 inch-3/4″~7/8″
  •  SRT1 = 260 k.N Metrik-M24~M27 inch-1.0″~1.1/8″
  •  SRT2 = 450 k.N Metrik-M24~M36 inch-1.0″~1.3/8″
  •  SRT3 = 660 k.N Metrik-M33~M42 inch-1.1/4″~1.5/8″
  •  SRT4 = 1000 k.N Metrik-M39~M48 inch-1.1/2″~2.0″
  •  SRT5 = 1500 k.N Metrik-M52~M70 inch-.2.0″~2.3/4″
  •  SRT6 = 2500 k.N Metrik-M72~M90 inch-2.3/4″~3.1/2″
  •  SRT7 = 3200 k.N Metrik-M90~M100 inch-3.1/2″~4.0″
  •  SRT8 = 4100 kN Metrik-M105~M115 inch-4.0″~4.1/2″
SPX SRT0  – Maksimum Kapasite 160 k.N  Saplama Aralığı : M20 ~ M22  –  3/4″ ~ 7/8″

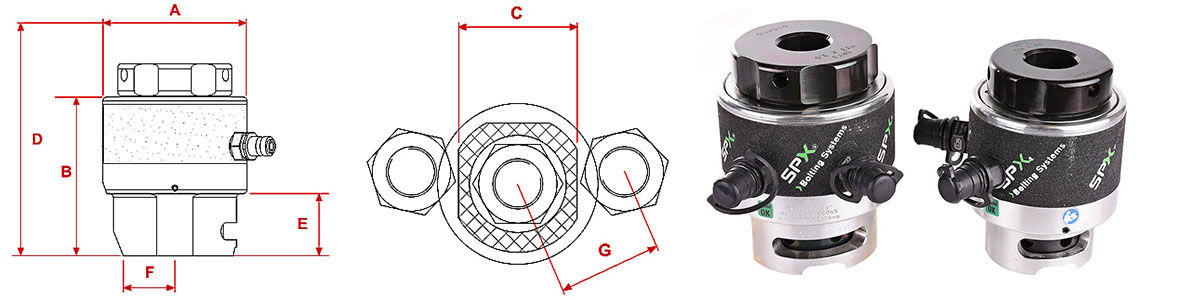

Model Kapasite Saplama Ölçüsü Somun Diş Adımı Etki Alanı A B C D E F G Ağırlık
No k.N metrik Adaptör Set No. mm mm cm² mm mm mm mm mm mm mm kg
SRT0

SRTAS000001

160
M20 SRTAS000006 30 2,5 10,67 66 93 63 142 36 25 49,8 1,4
M22 SRTAS000008 32 2,5 10,67 66 93 63 144 36 25 51 1,4
Imperial Modeller – İnç Ölçülü Saplama Gerdirmeler
inch Adaptör No. in in in² in in in in in in in lb
3/4″
SRTAS000002 1.1/4″ 0,10 1,654 2,6 3,7 2,5 5,4 1,4 1 2 3,1
7/8″
SRTAS000004 1.7/16″ 0,11 1,654 2,6 3,7 2,5 5,6 1,4 1 2,1 3,1
SPX SRT1  – Maksimum Kapasite 280 k.N  Saplama Aralığı : M24 ~ M27  –  1.0″ ~ 1.1/8″
Model Kapasite Saplama Ölçüsü Somun Diş Adımı Etki Alanı A B C D E F G Ağırlık
No k.N metrik Adaptör Set No. mm mm cm² mm mm mm mm mm mm mm kg
SRT1

SRTAS010001

280
M24
SRTAS010007 36 3,0 18,67 87 117 68 175 38 28 56,5 2,7
M27
SRTAS010009 41 3,0 18,67 87 117 68 178 38 28 58,7 2,7
Imperial Modeller – İnç Ölçülü Saplama Gerdirmeler
in Adaptör No. in in in² in in in in in in in lb
1”
SRTAS010003 1.5/8″ 0,125 2,894 3,4 4,6 2,7 6,9 1,5 1,1 2,3 6
1.1/8”
SRTAS010005 1.13/16″ 0,125 2,894 3,4 4,7 2,8 7,1 1,6 1,2 2,7 6
SPX SRT2  – Maksimum Kapasite 450 k.N  Saplama Aralığı : M24 ~ M36  –  1.0″ ~ 1.3/8″
Model Kapasite Saplama Ölçüsü Somun Diş Adımı Etki Alanı A B C D E F G Ağırlık
No k.N metrik Adaptör Set No. mm mm cm² mm mm mm mm mm mm mm kg
SRT2
SRTAS020001
450
M24
SRTAS020011 36 3,0 30,01 103 117 75 175 38 30 64,5 4,1
M27
SRTAS020013 41 3,0 30,01 103 117 75 178 38 30 66 4,1
M30
SRTAS020014 46 3,0 30,01 103 120 80 184 41 30 67,6 4,1
M33
SRTAS020015 50 3,5 30,01 103 123 84 190 44 35 71,9 4,1
M36
SRTAS020016 55 4,0 30,01 103 126 89 196 47 38 77 4,1
Imperial Modeller – İnç Ölçülü Saplama Gerdirmeler
in Adaptör No. in in in² in in in in in in in lb
1”
SRTAS020003 1.5/8″ 0,125 4,652 4,1 4,6 3 6,9 1,5 1,2 2,6 9
1.1/8”
SRTAS020005 1.13/16″ 0,125 4,652 4,1 4,7 3,1 7,1 1,6 1,2 2,7 9
1.1/4”
SRTAS020007 2″ 0,125 4,652 4,1 4,8 3,3 7,4 1,7 1,4 2,8 9
1.3/8”
SRTAS020009 2.3/16″ 0,125 4,652 4,1 5 3,5 7,7 1,9 1,5 3,1 9
SPX SRT3  – Maksimum Kapasite 660 k.N  Saplama Aralığı : M33 ~ M42  –  1.1/4″ ~ 1.5/8″
Model Kapasite Saplama Ölçüsü Somun Diş Adımı Etki Alanı A B C D E F G Ağırlık
No k.N metrik Adaptör Set No. mm mm cm² mm mm mm mm mm mm mm kg
SRT3

SRTAS030001

660
M33
SRTAS030011 50 3,5 44,01 118 123 88 192 44 35 76,5 5,4
M36
SRTAS030012 55 4,0 44,01 118 126 96 198 47 38 80,8 5,4
M39
SRTAS030013 60 4,0 44,01 118 130 96 204 51 42 83,6 5,4
M42
SRTAS030014 65 4,5 44,01 118 133 105 211 54 41 91 5,4
Imperial Modeller – İnç Ölçülü Saplama Gerdirmeler
in Adaptör No. in in in² in in in in in in in lb
1.1/4”
SRTAS030003 2″ 0,125 6,822 4,7 4,8 3,5 7,5 1,7 1,4 3 11,9
1.3/8”
SRTAS030005 2.3/16″ 0,125 6,822 4,7 5 3,8 7,8 1,9 1,5 3,2 11,9
1.1/2”
SRTAS030007 2.3/8″ 0,125 6,822 4,7 5,1 3,8 8 2 1,7 3,3 11,9
1.5/8”
SRTAS030009 2.9/16″ 0,125 6,822 4,7 5,2 4,1 8,2 2,1 1,6 3,6 11,9
SPX SRT4  – Maksimum Kapasite 450 k.N  Saplama Aralığı : M39 ~ M48 –  1.1/2″ ~ 2.0″
Model Kapasite Saplama Ölçüsü Somun Diş Adımı Etki Alanı A B C D E F G Ağırlık
No k.N metrik Adaptör Set No. mm mm cm² mm mm mm mm mm mm mm kg
SRT4

SRTAS040001

1000
M39
SRTAS040014 60 4,0 66,68 140,5 132 112 212 51 42 91,6 8,4
M42
SRTAS040015 65 4,5 66,68 140,5 135 114 218 54 45 95,5 8,4
M45
SRTAS040016 70 4,5 66,68 140,5 139 118 225 57 52 100 8,4
M48
SRTAS040017 75 5,0 66,68 140,5 142 114 231 60 51 101,3 8,4
Imperial Modeller – İnç Ölçülü Saplama Gerdirmeler
in Adaptör No. in in in² in in in in in in in lb
1.1/2”
SRTAS040004 2.3/8″ 0,125 10,335 5,5 5,2 4,4 8,3 2 1,7 3,6 18,5
1.5/8”
SRTAS040006 2.9/16″ 0,125 10,335 5,5 5,3 4,5 8,5 2,1 1,8 3,8 18,5
1.3/4”
SRTAS040008 2.3/4″ 0,125 10,335 5,5 5,5 4,6 8,8 2,2 2 3,9 18,5
1.7/8”
SRTAS040010 2.15/16″ 0,125 10,335 5,5 5,6 4,5 9,1 2,4 2 4 18,5
2”
SRTAS040012 3.1/8″ 0,125 10,335 5,5 5,7 4,7 9,3 2,5 2 4,2 18,5

SPX SRT5  – Maksimum Kapasite 1500 k.N  Saplama Aralığı : M52 ~ M70 –  2.0″ ~ 2.3/4″

Model Kapasite Saplama Ölçüsü Somun Diş Adımı Etki Alanı A B C D E F G Ağırlık
No k.N metrik Adaptör Set No. mm mm cm² mm mm mm mm mm mm mm kg
SRT5

SRTAS050001

1500
M52
SRTAS050012 80 5,0 100,03 175,5 148 120 248 63 52 115 13,8
M56
SRTAS050013 85 5,5 100,03 175,5 154 138 258 70 58 119,1 13,8
M60
SRTAS050015 90 5,5 100,03 175,5 161 138 262 70 58 122 13,8
M64
SRTAS050016 95 6,0 100,03 175,5 161 153 273 76 63 132,3 13,8
M68
SRTAS050018 100 6,0 100,03 175,5 161 153 283 76 63 135 13,8
M70
SRTAS050020 103 6,0 100,03 175,5 161 153 287 76 63 135,2 13,8
Imperial Modeller – İnç Ölçülü Saplama Gerdirmeler
in Adaptör No. in in in² in in in in in in in lb
2”
SRTAS050004 3.1/8″ 0,125 15,504 6,9 5,8 4,7 9,7 2,5 2 4,5 30,4
2.1/4”
SRTAS050006 3.1/2″ 0,125 15,504 6,9 6,1 5,4 10,2 2,8 2,3 4,8 30,4
2.1/2”
SRTAS050008 3.7/8″ 0,125 15,504 6,9 6,3 6 10,2 3 2,5 5,3 30,4
2.3/4”
SRTAS050010 4.1/4″ 0,125 15,504 6,9 6,6 6,1 11.2 3,2 2,8 5,6 30,4

SPX SRT6  – Maksimum Kapasite 2500 k.N  Saplama Aralığı : M72 ~ M90 –  2.3/4″ ~ 3.1/2″

Model Kapasite Saplama Ölçüsü Somun Diş Adımı Etki Alanı A B C D E F G Ağırlık
No k.N metrik Adaptör Set No. mm mm cm² mm mm mm mm mm mm mm kg
SRT6

SRTAS060001

2500
M72
SRTAS060014 105 6,0 166,71 219 167 157 297 82 72 146,5 23
M76
SRTAS060016 110 6,0 166,71 219 174 182 308 89 80 155,5 23
M80
SRTAS060018 115 6,0 166,71 219 174 182 312 89 80 158,4 23
M85
SRTAS060020 120 6,0 166,71 219 180 190 323 95 84 165 23
M90
SRTAS060022 130 6,0 166,71 219 186 205 334 101 88 178,6 23
Imperial Modeller – İnç Ölçülü Saplama Gerdirmeler
in Adaptör No. in in in² in in in in in in in lb
2.3/4”
SRTAS060004 4.1/4″ 0,125 25,840 8,6 6,6 6,2 11,6 3,2 2,8 5,7 50,7
3”
SRTAS060006 4.5/8″ 0,125 25,840 8,6 6,9 7,2 12,1 3,5 3,1 6,3 50,7
3.1/4”
SRTAS060008 5.0″ 0,125 25,840 8,6 7,1 7,5 12,6 3,7 3,3 6,7 50,7
3.1/2”
SRTAS060010 5.3/8″ 0,125 25,840 8,6 7,3 8,1 13,1 4 3,5 7,2 50,7

Spx Flow SRT Serisi Hidrolik Saplama Gerdirmeleri Diğer Markalardan Farklı Kılan Özellikler

Strok Göstergesi
Saplama gerdirmeler 10-15mm stroklu hidrolik krikolardır. SRT model saplama gerdirmelerde maksimum strok göstergesi bulunur. Kullanıcı strokun maksimum seviyeye ulaştığını kolayca takip edebilir.

Krikoda Kapak Sistemi
SRT tip hidrolik gerdirme krikoları kapak sistemi ile donatılmışlardır. Bu sistem pistonun gövdeden çıkmasına engel olur. Gövdeden ayrılan pistonu yuvasına yeniden oturtmak hem zordur hem de hasar göreceği için keçe takımını değiştirmek gerekir.

Yüksek Basınç Kontrol Valfi
SPX SRT tip saplama gerdirmeler aşırı basınç tahliye valfi ile donatılmıştır. Bu valf krikoya kapasitesinin üzerinde bir basınç uygulandığında devreye girer ve piston içine yağı tahliye eder.

Uluslararası Standartlara Uygunluk
SRT tip saplama gerdirmelerin ölçüleri DIN-EN ANSI B16.5 /BS1560 / API flanşlarına uygun şekilde tasarlanmıştır.
