Norbar Yeni Tip Havalı Tork Anahtarları

[100-6000 Nm]

  • Kapasitenin %20-%100 aralığında ±%5 hassasiyet.
  • 100 ile 6.000 N.m arasında dokuz farklı model.
  • Dakikada maksimum 35.5 rpm’e kadar dönüş hızı.
  • 16.5 ltr/sn hava tüketimi, 6.5 bar çalışma basıncı.
  • Öngörülen tork değerine ulaşınca otomatik durur.
  • Darbesiz, sessiz, çalışma gürültüsü 72-79 dB(A)
  • Destek ayağı ile titreşimsiz yumuşak torklama.
  • Eldeki titreşim seviyesi 2.5m/s²’nin altındadır.
  • PT serilerine göre yaklaşık 2.5 kg daha hafiftir.
  • PTM ve EvoTorque aksesuarlarıyla uyumludur.
  • Standart olarak çelik destek ayağı ile sevk edilir.
  • Teknik servis imkanı.

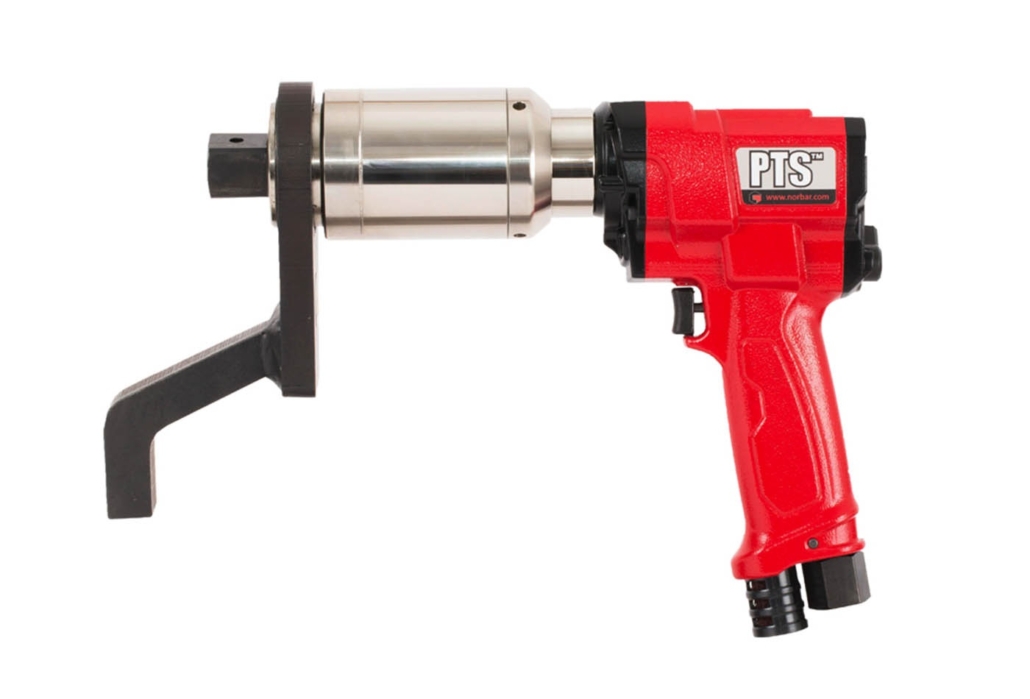

Norbar’ın yeni PTS serisi havalı tork anahtarları, gelişmiş ve verimliliği artırılmış hava motoru ile donatılmıştır. Küçülen motor aksamı sayesinde hafifleyen havalı tork anahtarları daha ergonomik bir yapıyla sunulmuştur.

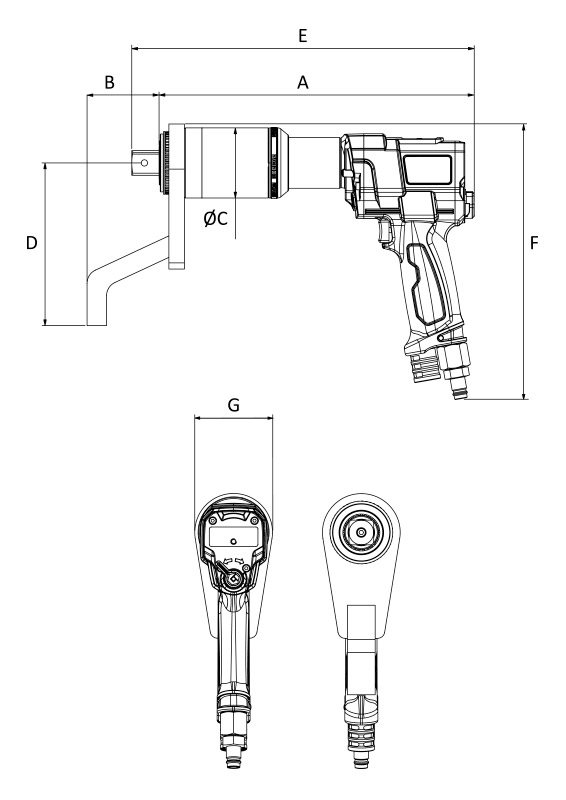

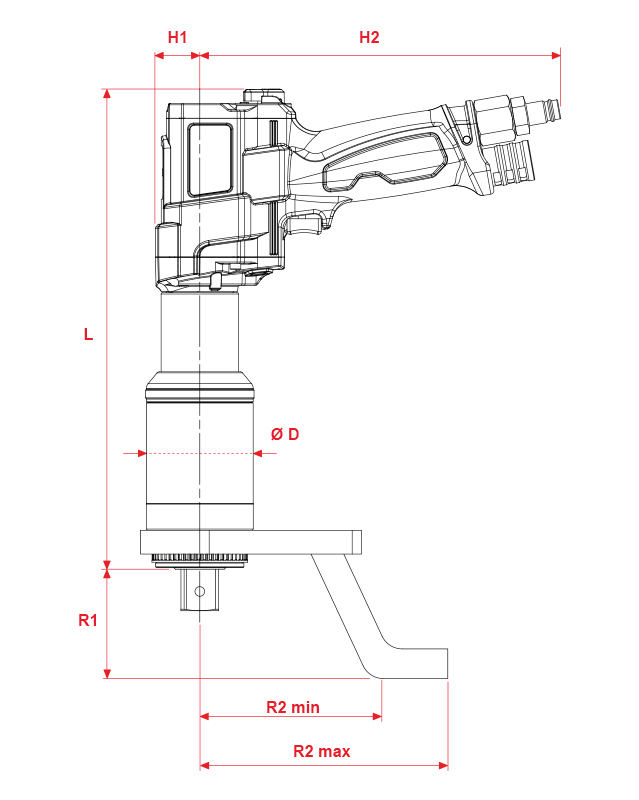

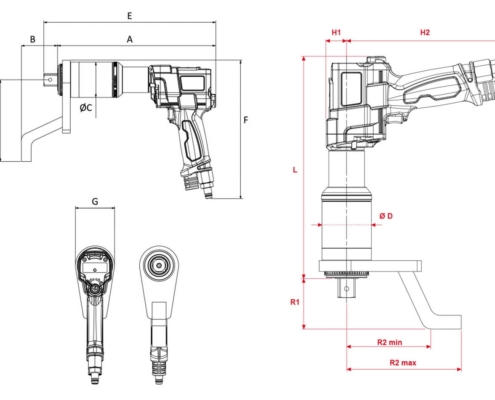

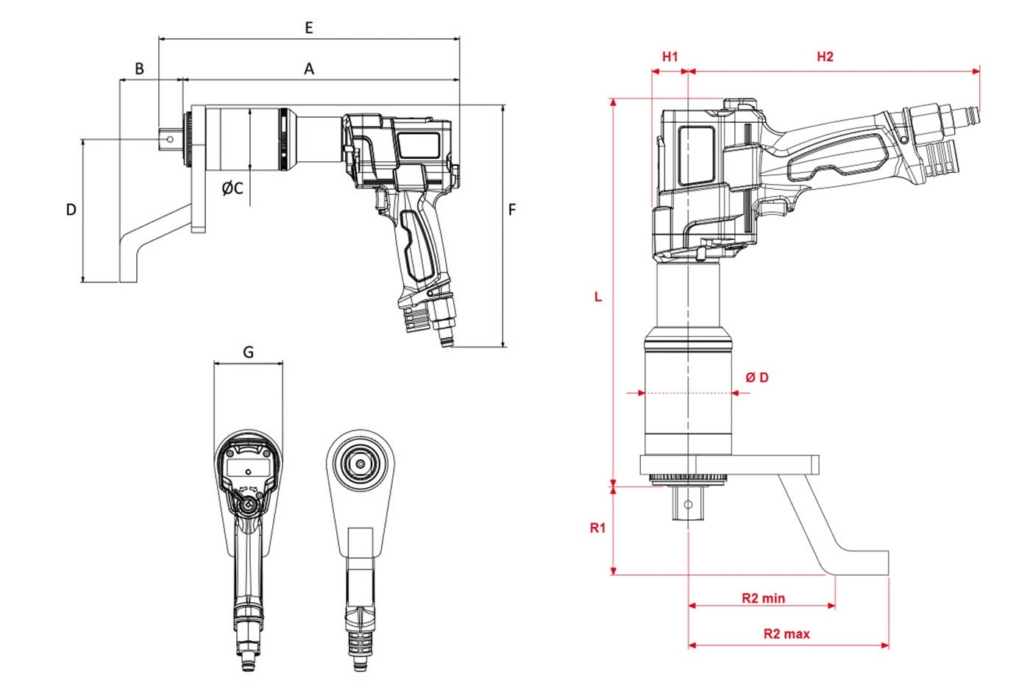

Parça Kapasite Şanzıman Çapı Kare Sürücü Devir Hızı Ağırlık D H1 H2 L R1 R2 min R max
No. N.m lbf.ft ØC  mm inç d/d rpm kg mm
180241.B06  100 – 500 74 – 370 52 3/4” 35.5 5,05 52 30 243 263 59 71 131
180242.B06  160 – 800 118 – 590 52 3/4” 25.7 5,05 52 30 243 263 59 71 131
180243.B06  200 – 1.000 147 – 738 72 3/4” 20.4 7,64 72 30 243 290 76 124 167
180244.B08  270 – 1.350 200 – 1.000 72 1’’ 14.7 7,64 72 30 243 290 76 124 167
180245.B08  400 – 2.000 295 – 1.475 72 1’’ 9.2 8 72 30 243 324 76 124 167
180246.B08  540 – 2.700 400 – 2.000 80 1’’ 7.3 7,55 80 30 243 290 76 124 167
180250.B08  800 – 4.000 590 – 2.950 92 1’’ 5.3 11,45 92 30 243 347 70 125 175
180250.B12  800 – 4.000 590 – 2.950 92 1.1/2” 5.3 11,45 92 30 243 347 70 125 175
180248.B12  1.200 – 6.000 885 – 4.425 119 1.1/2” 2.6 16,32 119 30 243 369 90 162 210
180249.B12 1.400 – 7.000 1.030 – 5.200 119 1.1/2” 2,6 16,32 119 30 243 369 90 162 210

PTS Serisi Havalı Tork Anahtarlarında Yüksek Hassasiyet ±%5

Norbar’ın PTS serisi havalı tork anahtarları tork kontrolünü harici hava şartlandırıcı ile sağlar. Şartlandırıcı üzerinden ayarlanan hava basıncı cihazın çalışma torkunu belirler. Cihazla birlikte sevk edilen basınç-tork tablosundan istenen değere karşılık gelen basınç, şartlandırcı üzerinden ayarlanır ve işleme başlar. Bu tork tablosu her cihaz için ayrı ayrı oluşturulur, dolayısıyla her cihaz test edilip onaylanmış olur. Ayrıca her cihaz kendi kalibrasyon belgesiyle sevk edilir. PTS serisi havalı tork anahtarlarının tekrarlanabilir tork hassasiyeti ±%5’tir.

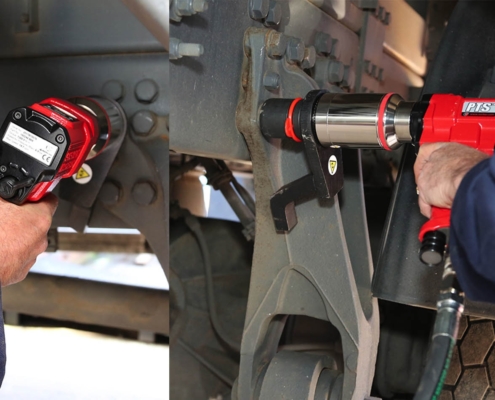

Darbesiz Titreşimsiz Torklama
Havalı tork anahtarları sessiz çalışır. Çalışma gürültüsü 79 dB(A)’in altındadır. Torklama işlemi son derece yumuşak ve titreşimsiz gerçekleşir. Elde hissedilen titreşim seviyesi 2.5m/s²’nin altındadır. Bu iki özellik havalı tork anahtarını kullanışlı ve ergonomik bir ekipman haline getirir. Havalı tork anahtarları iş güvenliğini maksimum seviyede karşılar. Operatör yorulmadan verimli bir şekilde çalışır.

Saniyede 16.5 Litre Hava Tüketimi
Havalı tork anahtarları ürettikleri tork kuvvetini basınçlı havadan alırlar. Basınçlı hava cihazın içindeki hava motorunu tahrik ederek dönme kuvveti üretir. Üretilen bu kuvvet dişli kutusuna aktarılır. İki veya üç planet dişli sisteminden oluşan dişli kutusu girişteki dönme kuvvetini yüksek tork değerlerine ulaştırır. Havalı tork artırıcı olarak da adlandırılan bu cihazların hava tüketimi saniyede 16.5 litredir. Hava tesisatının güçlü ve hava tankının büyük olması bu cihazlarla sağlıklı çalışmak için gereklidir.

İkinci Tetik Mekanizması

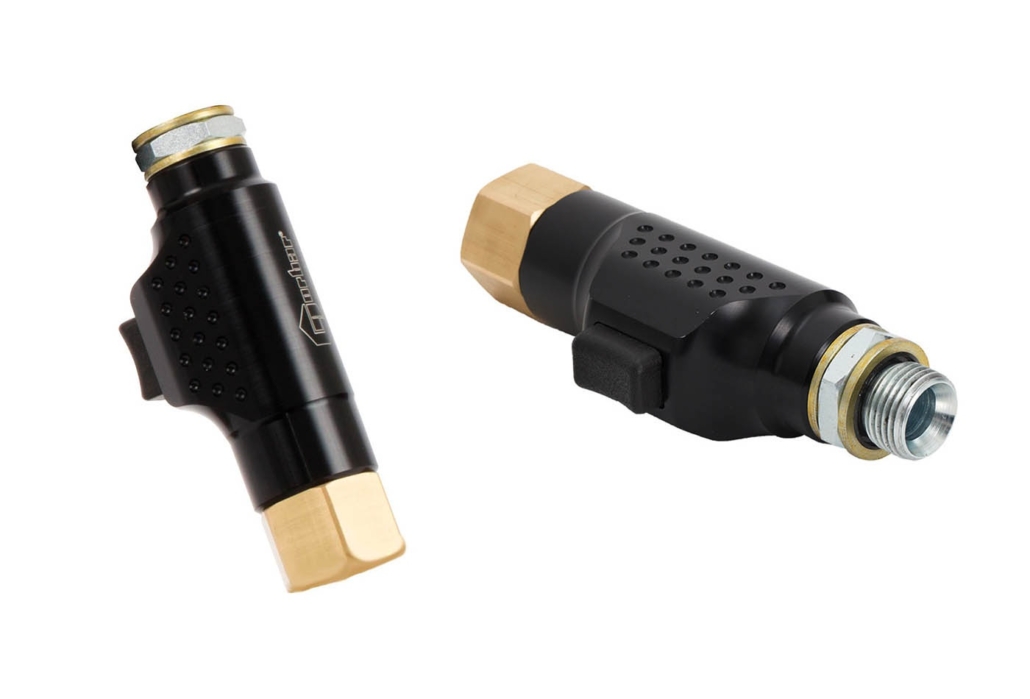

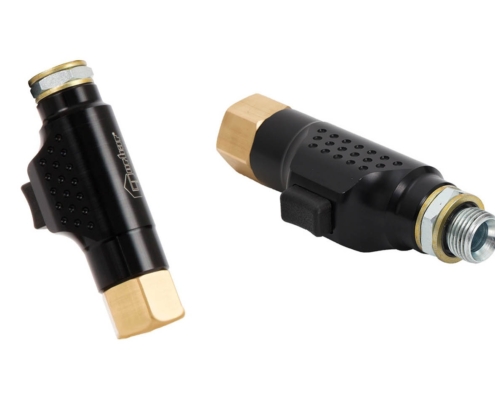

PTS serisi havalı tork anahtarları ile geliştirilen 19286 kodlu DTM (dual trigger module) olarak adlandırılan tetik modülü, ufak ama etkili bir aparattır. İş kazalarını önlemek için geliştirilen bu aparat, havalı tork anahtarının alt kısmında hava hortumunun önüne takılır.

Operatör cihazı çalıştırmak için hem dahili tetiğe hem de DTM’ye basmak zorundadır. Bu sayede kullanıcı elini destek ayağından uzakta tutmak zorunda kalır.

Genel olarak iş kazaları operatörün elini destek ayağına sıkıştırması suretiyle gerçekleşir. Norbar mühendisleri bu sorunu akılcı bir yöntemle çözüp, operator için ekstra güvenlik sağlamıştır.

DTM aparatı takılan tork ayarlı cihazların kalibrasyonu yeniden yapılmalıdır.

DTM farklı marka ve model havalı aletler ile uyumludur.
