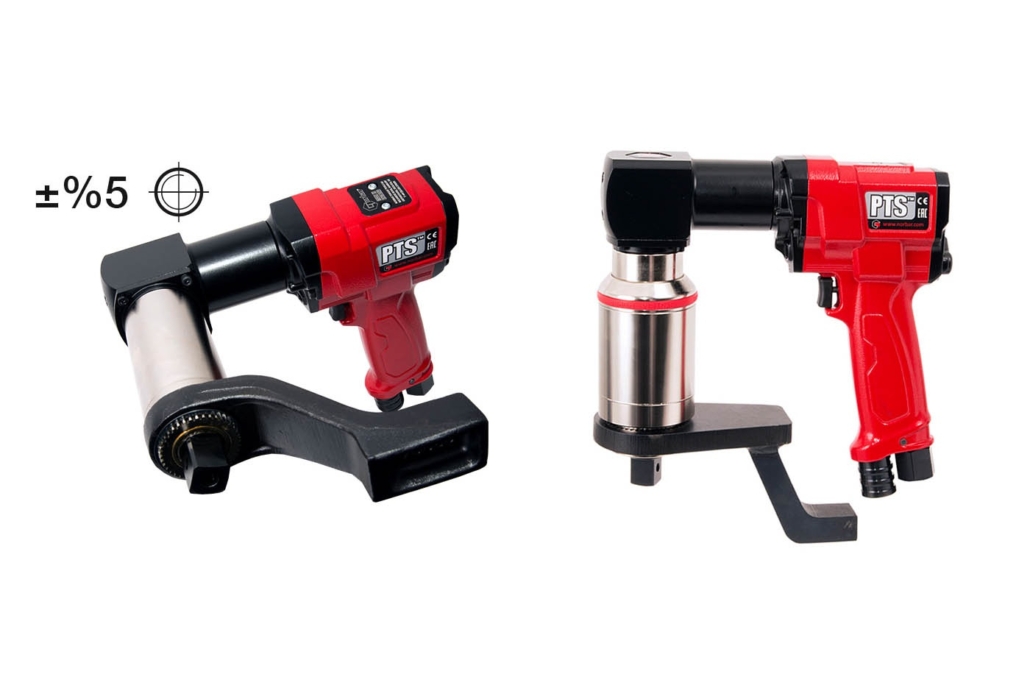

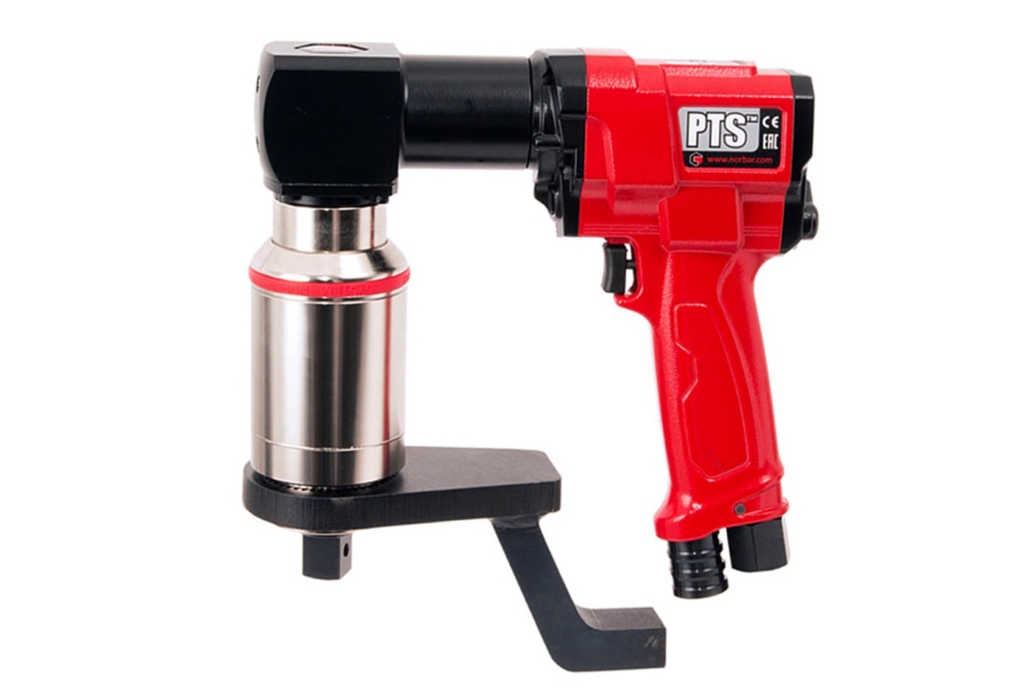

Norbar PTS Serisi Havalı Tork Anahtarları

[100-7000 Nm]

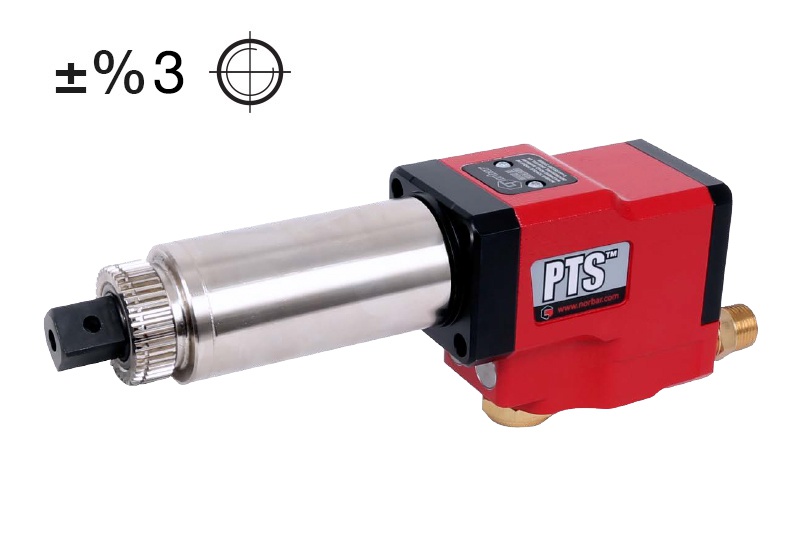

  • Kapasitesinin %20-%100 aralığında ±%3 hassasiyet
  • Fabrika çıkışlı, seri numaralı kalibrasyon belgesi
  • 100 ile 7.000 N.m arasında dokuz farklı model
  • Tehlikeli ortamdan uzakta çalışma imkanı sunar
  • Dakikada maksimum 27 rpm’e kadar dönüş hızı
  • 16.5 ltr/sn hava tüketimi, 4.3 bar çalışma basıncı
  • Hissedilen titreşim seviyesi 2.5m/s²’nin altındadır
  • Darbesiz, sessiz, çalışma gürültüsü 79-80.7 dB(A)
  • Çift hızlı modellerde hızlı çalışma ve hız kontrolü
  • Gelişmiş hava motoru özelliği
  • Teknik servis imkanı
  • Yedek parça ve kalibrasyon desteği

Norbar’ın yeni PTS serisi havalı tork anahtarları, gelişmiş ve verimliliği artırılmış hava motoru ile donatılmıştır. Küçülen motor aksamı sayesinde hafifleyen havalı tork anahtarları daha ergonomik bir yapıyla sunulmuştur.

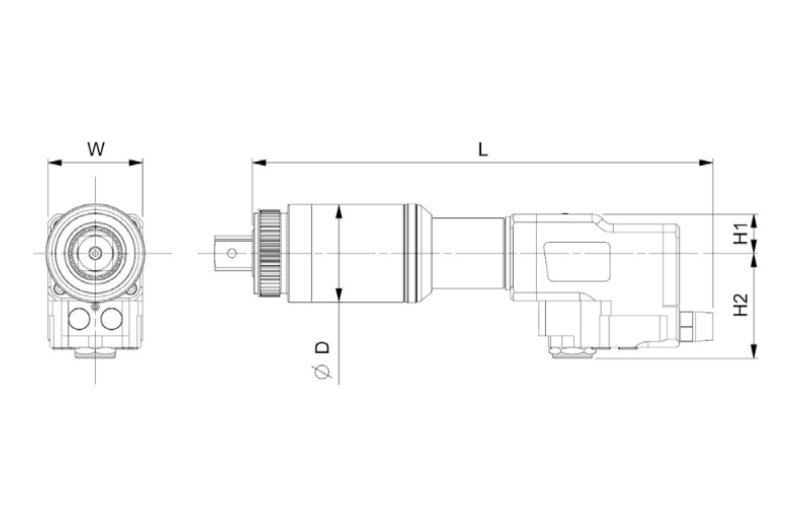

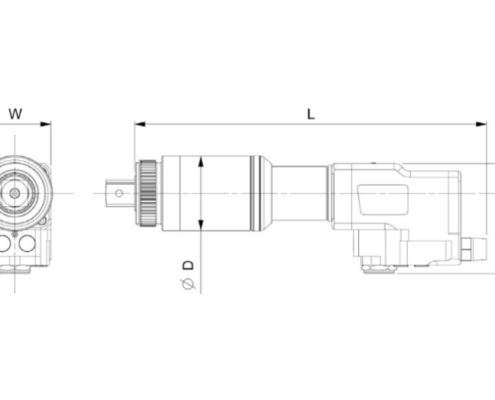

Parça Kapasite Şanzıman Çapı Kare Sürücü Devir Hızı Ağırlık D H1 H2 L W
No. N.m lbf.ft mm ØD inç d/d rpm kg mm mm mm mm mm
180271.B06  100 – 500 74 – 370 52 3/4” 27,8 4,1 52 29 78 284 70
180272.B06  160 – 800 118 – 590 52 3/4” 20,1 4,1 52 29 78 284 70
180273.B06  200 – 1.000 147 – 738 72 3/4” 16 6,14 72 29 78 311 70
180274.B08  270 – 1.350 200 – 1.000 72 1’’ 11,5 6,14 72 29 78 311 70
180275.B08  400 – 2.000 295 – 1.475 72 1’’ 7.2 6,5 72 29 78 344 70
180276.B08  540 – 2.700 400 – 2.000 80 1’’ 5,7 6,05 80 29 78 311 70
180277.B08  800 – 4.000 590 – 2.950 92 1’’ 4,1 8,85 92 29 78 362 70
180277.B12  800 – 4.000 590 – 2.950 92 1.1/2” 4,1 8,85 92 29 78 362 70
180278.B12 1.200 – 6.000 885 – 4.425 119 1.1/2” 2,1 12,42 119 29 78 385 70
180279.B12  1.400 – 7.000 1.030 – 5.200 119 1.1/2” 2,1 12,42 119 29 78 385 70

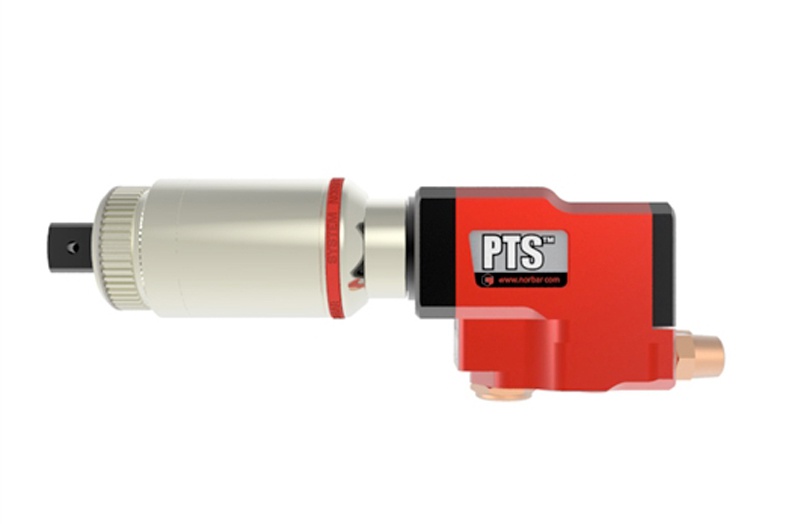

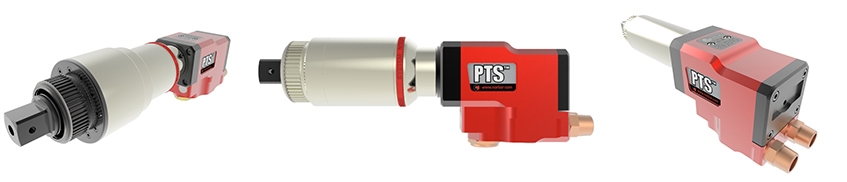

Tehlikeden Uzakta Civata Torklama İmkanı

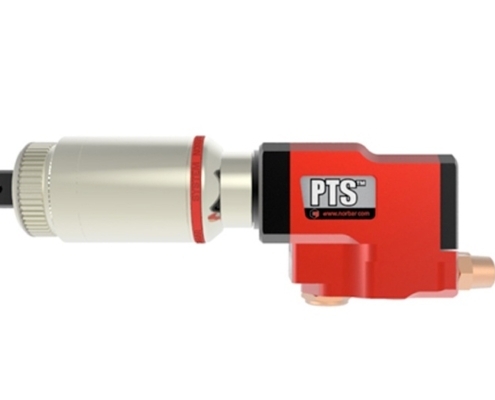

PTS serisi uzaktan kumandalı havalı tork anahtarları tork kontrolünü harici hava şartlandırıcı ile sağlar. Şartlandırıcı üzerinden ayarlanan hava basıncı cihazın çalışma torkunu belirler. Bu serideki havalı tork anahtarları basınç-tork tablosu ile sevk edilir. Kullanıcı bu tablodan ihtiyaç duyduğu tork değerinin karşılığındaki hava basıncını şartlandırıcı üzerinden ayarlar ve işlemine başlar. Bu tork tablosu her cihaz için ayrı ayrı oluşturulur, dolayısıyla her cihaz test edilip onaylanmış olur. Ayrıca her cihaz kendi kalibrasyon belgesiyle sevk edilir. PTS Serisi havalı tork anahtarlarının tekrarlanabilir tork hassasiyeti ± %3’ti

Harici kontrollü havalı tork anahtarları daha özel ve hassas tork uygulamaları için tasarlanmıştır. Harici kontrol ünitesi havalı tork anahtarının yürüttüğü bütün operasyonları yönetir. Torklama ortam ve şartlarına göre tork artırcının özel olarak programlanmasına olanak sağlar.

Yüksek Voltaj Statik Akım Korulamalı Yalıtımlı Wera Torklu Tornavidalar
Parça No Model Tork Aralığı Sürücü Ölçek Uzunluk Ağırlık
Wera N.m cN.m Hios ve Yarımay Nm mm kg
05074786001 7435 ESD¹ 0.1 – 0.34 10-34 4 mm 0.015 142 0.107
05074788001 7436 ESD¹ 0.3 – 1.0 30-100 4 mm 0.05 142 0.107

¹: Ayarlama yapmayı kolaylaştırmak için dahili büyüteç bulunur. Bu ürünlerin gösterge birimi cN.m’dir.

Wera standart kullanım amacıyla üretilen tork tornavidaları yanı sıra aynı tork aralıklarında statik elektriğe karşı koruma özelliği bulunan yalıtımlı torklu tornavidalar da üretmektedir. Gelişen yüksek teknoloji sayesinde hacimsel olarak küçük ancak yüksek voltaj ileten veya depolayan elektronik kartlar üzerinde çalışırken yalıtımlı ekipmanların kullanılması gerekmektedir. Kısaca ESD (Electrostatic Discharge) olarak tanımlanan bu özellik Avrupa normlarında DIN EN 61340-5-1 olarak öngörülmektedir. Bu norma göre yüksek voltaj ile ilgili bütün el aletlerinin tutma kabzalarının yalıtımlı bir malzemeden üretilmesi gerekir. Wera ESD kodlu torklu tornavidaları bu normun öngördüğü kriterleri karşılamaktadır.
