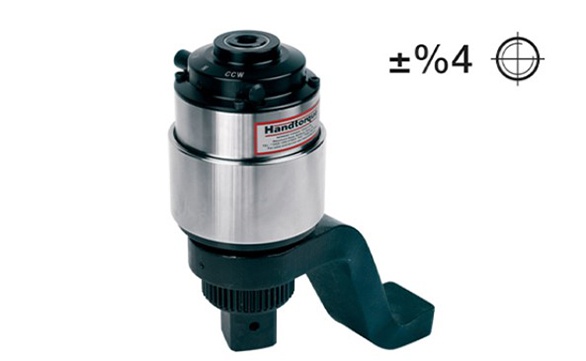

Norbar Kompakt Mekanik Tork Artırıcılar

[ 3000 – 6000 Nm ]

  • Torklama hassasiyeti ±%4
  • 300-6000 N.m arasında 6 farklı model
  • Aktarım oranları 5:1 / 15:1 / 25:1 / 125:1
  • Cihaz, sıkma ve sökme işlemlerine uygundur
  • Ergonomik ve ince tasarım, küçük hacim
  • Daraltılmış dış çap ile dar bölgelerde kullanım
  • Kaydırmalı destek ayağı opsiyonel olarak sunulur
  • Geri dönüş kilit mekanizması ile güvenli çalışma
  • Akredite kalibrasyonlu olarak sipariş verilebilir
  • Endüstriyel ağır iş uygulamaları için uygun tasarım
  • Türkiye’de garanti servis ve yedek parça hizmeti

İnce Gövdede Yüksek Tork Kapasitesi
Norbar HandTorque HT30 ve HT60 kompakt serisi tork artırıcılar, daraltılmış ince gövdelerine, kısaltılmış boylarına rağmen standart seri modellerden daha fazla tork kuvveti üretirler. Daraltılmış gövde,tork çoğaltıcının, dar ve erişimin zor olduğu bölgelerde kullanımını olanaklı kılar. Bu seri, doğalgaz veya petrol boru hatlarının flanş bağlantılarındaki torklama işlemleri dikkate alınarak tasarlanmıştır. HandTorque HT30 ve HT60 serisi tork artırıcılarının destek ayağı frezeli bölümü uzun tutulmuştur. Bu özellik sayesinde, tork artırıcı dar bölgelere ve kısa-uzun lokmalara kolayca yerleştirilebilir.

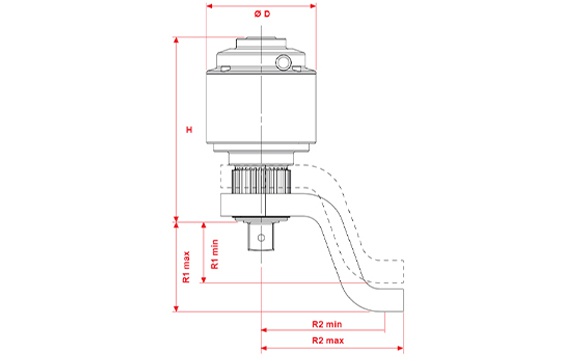

Parça Tork Aralığı Aktarım Oranı Kilit Sistemi Giriş Kare Çıkış Kare Ağırlık Ölçüler (mm)
No. N.m Lbf.ft # # Inch Inch Kg H R1 min. R1 max. R2 min. R2 max
18003 300-3000 220-2200 5:1 YOK 3/4″ 1’’ 5.0 164 60 88 117 140
18004 300-3000 220-2200 15:1 VAR 1/2’’ 1’’ 7.0 183 60 88 117 140
18006 300-3000 220-2200 25:1 VAR 1/2’’ 1’’ 7.0 183 60 88 117 140
18009 600-6000 440-4400 25:1 YOK 1/2’’ 1.1/2″ 9.5 212 94 119 146 174
18008 600-6000 440-4400 25:1 VAR 1/2’’ 1.1/2″ 10.6 218 94 119 146 174
18013 600-6000 440-4400 125:1 YOK 1/2’’ 1.1/2″ 11.0 240 94 119 146 174

Geri Dönüş Kilidi (Anti Wind-Up Ratchet)

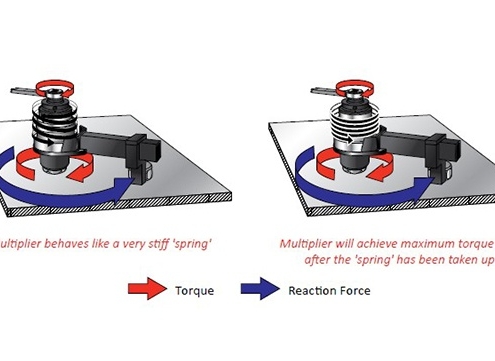

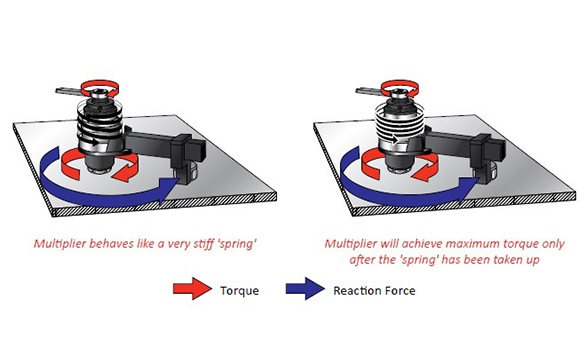

Aktarım oranı yüksek olan tork çoğaltıcı şanzımanlar küçük kuvvetlerden çok yüksek tork kuvvetleri üretirler. Üretilen bu yüksek tork kuvvetleri krank tip veya kaydırmalı tip destek ayağıyla karşılanır. Tork artırıcı ile sıkma işlemi sırasında üretilen kuvveti dişli sisteminde ayrıca bir tepkime kuvveti oluşur. Bu tepki, sıkma yönünün tersine bir kuvvettir. Bu kuvvettin kontrol altına alınamaması kullanıcı için risk oluşturur.

Geri dönüş kilidi, dişli sistemindeki geri tepmeyi kendi içinde hapseder. Kullanıcı, çalışma sırasında bu tepkimeyi hissetmez. Geri dönüş kilidi aynı zamanda tork artırıcıyı cırcırlı tork anahtarı gibi kullanışlı hale getirir. Yüksek torklama işlemleri geri dönüş kilit mekanizmasıyla kolayca ve risk oluşturmadan gerçekleştirilir.

Aktarım oranı 5 kat olan tork artırıcılarda genel olarak geri dönüş kilidi bulunmaz. Geri dönüş kilit mekanizması hem maaleyeti artırır, hem de cihazın boyunun yükselmesine neden olur. Aktarım oranı yüksek olan tork artırıcılarda geri dönüş kilit mekanizmalı modeller tercih edilmelidir.

Mekanik Tork Artırıcılarda Aktarım Oranı

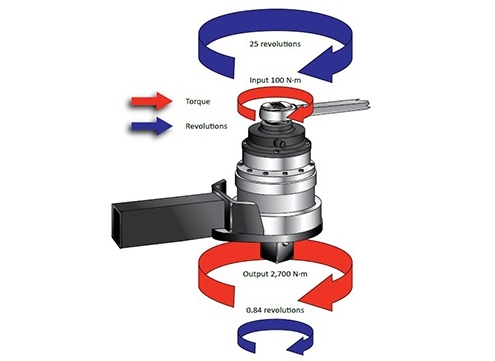

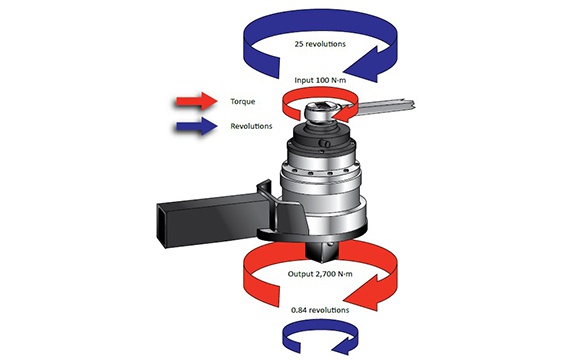

Mekanik tork artırıcılar üretim aşamasında güç aktarım testlerinden geçirildikten sonra belli aktarım oranlarıyla etiketlenip satışa sunulurlar. Pek çok üretici marka mekanik artırıcılar ile birlikte aktarım tablosu sunar. Aktarım oran tablosuyla sunulan cihazlar düşük ve yüksek tork değerlerinde aynı aktarım oranına sahip değildirler.

Tork Artırıcı Aktarım Oranı Neden Değişir?
Yüksek tork kuvvetleri üretilirken, üretilen kuvvetin önemli bir bölümü sürtünme sonucu ısı enerjisine dönüşür. Bu kayıp hassas işlenmeyen, boşluğu fazla olan dişli mekanizmalarında daha fazladır. Dişliler ve dişlilileri tutan pimler arasındaki boşluğun fazla olması, planet dişli sisteminde üretilen tork kuvvetinin bir bölümü yanal yükte kaybolur. yok olur. Yüksek torklardaki kuvvetin bir bölümü, yanal yükleme ve sürtünme nedeniyle düşük değerlerle aynı aktarım oranına ulaşılamaz. Bu nedenle bazı üreticiler belli aralıklarla ölçüm alarak her model için aktarım tablosu oluştururlar.

Norbar Tork Artırıcılarda Aktarım Hassasiyeti

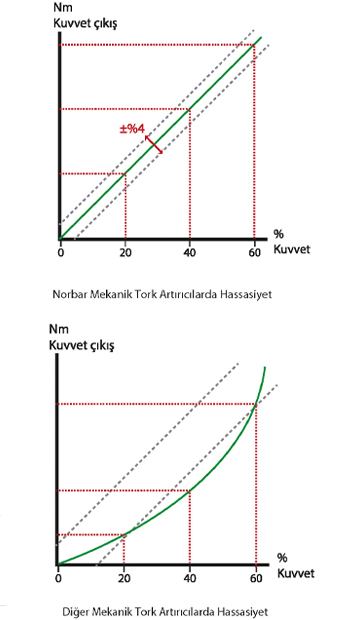

Norbar üretimini yaptığı bütün mekanik tork çoğaltıcıların hem düşük hem de yüksek tork değerlerinde ±%4 lük hassasiyeti garanti ederi.Norbar tork artırıcılarındaki tork eğrisi en düşük değerden en yüksek değere doğru 45° lik bir açıyla oluşur. Norbar tork artırıcılarda aktarım oranı sabittir. Kullanıcı sabit olan bu aktarım oranını giriş kuvveti ile çarptığında erişebileceği maksimum torku, ya da uygulamak istediği maksimum tork değerini aktarım oranına böldüğünde uygulanacak giriş kuvvetini tespit etmiş olur.
