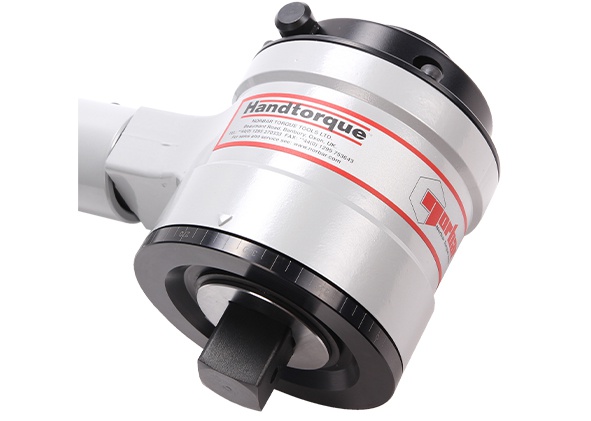

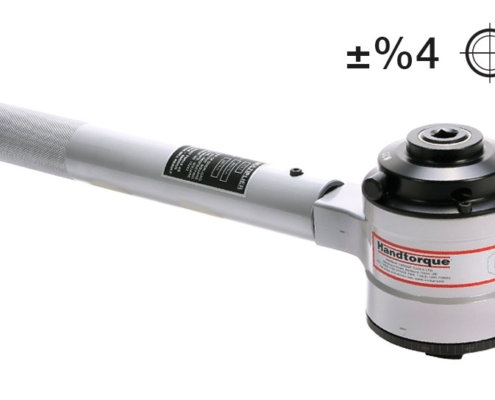

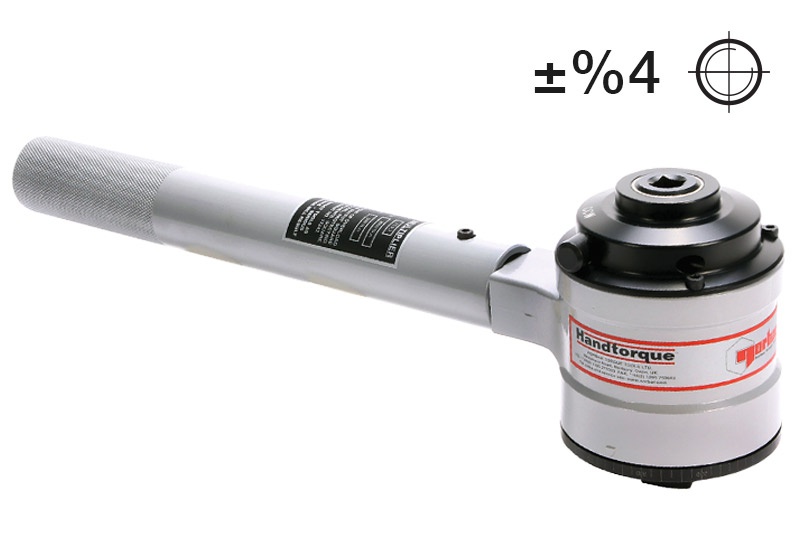

Norbar HT4 Yassı Tip Mekanik Tork Artırıcılar

[ 3000 – 4500 Nm ]

HT4 Serisi Borulu Tip Mekanik Tork Arttırıcılar
[ 3000 – 4500 Nm ]

  • Torklama hassasiyeti ±%4, 2 farklı model
  • HT4 -17022 3000 N.m aktarım oranı 15.5:1
  • HT4 -17021 4500 N.m aktarım oranı 26:1
  • Cihaz, sıkma ve sökme işlemlerine uygundur
  • Ergonomik ve ince tasarım, küçük hacim
  • Boru uzatma destek ayağı ile sevk edilir
  • Açı plakasıyla kolay torklama ve açılı sıkma
  • Geri dönüş kilit mekanizması ile güvenli çalışma
  • Akredite kalibrasyonlu olarak sipariş verilebilir
  • Endüstriyel ağır iş uygulamaları için uygun tasarım
  • Türkiye’de garanti servis ve yedek parça hizmeti

Yassı Tip Mekanik Tork Artırıcılar : Caterpillar İş Makinası Ekipmanı
HT-4 serisi mekanik tork artırıclar 3.000 ve 4.500 N.m olarak iki ayrı kapasiteye sahiptir. HT4 3.000 N.m modeli 15,5 kat, HT4 4.500 N.m kapasiteli model ise 26 kat aktarım oranına sahiptir. Norbar’ın diğer tork artırıcılarında olduğu gibi bu seri de ±%4 torklama hassasiyetine sahiptir. Norbar özel geliştirdiği dişli sistemi torklama sapmalarını sürekli ±%4’lük sapma içinde tutar.

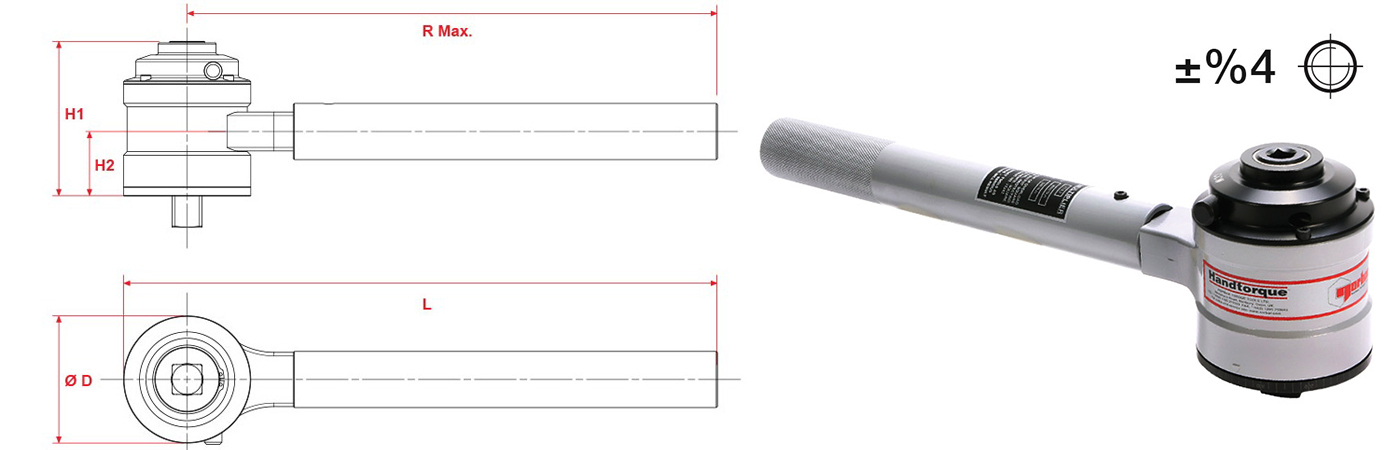

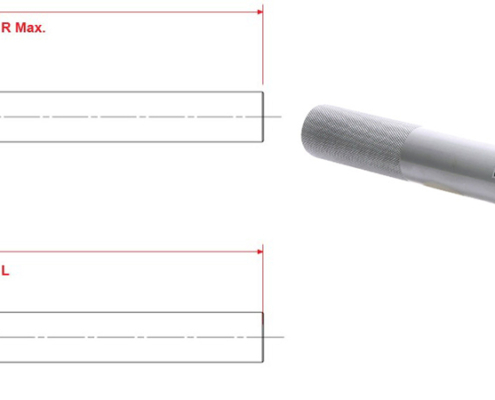

Parça Tork Aralığı Aktarım Giriş Kare Çıkış Kare Ağırlık Ölçüler (mm)
No. N.m Lbf.ft Oranı Inch Inch Kg H1 H2 L R3 max
17022 300-3000 220-2200 15.5:1 1/2’’ 1’’ 6.1 131 55 504 450
17021 450-4500 330-3300 26:1 1/2’’ 1’’ 7.0 149 55 504 450

Geri Dönüş Kilitli Tork Artarıcı [AWUR]
Geri dönüş kilit mekanizması (AWUR : anti-wind up ratchet) sayesinde torklama işlemi hem güvenli hem de basittir. Geri dönüş kilidi ile tork anahtarının geriye tepmesi engellenir. Kullanıcı için herhangi bir risk oluşturmaz. Sıkma ya da sökme yönü için kilit mekanizması doğru seçim yapılması gerekir. Tork artırıcı sıkma yönünde ayarlandığında, torkmetre de aynı yönde ayarlanmalıdır. Aksi halde torkmetre ile uygulanan kuvvet geri dönüş kilidine karşı uygulanmış olur. Bu da tork çoğaltıcının emniyet dişlisinin kırılmasına neden olur.

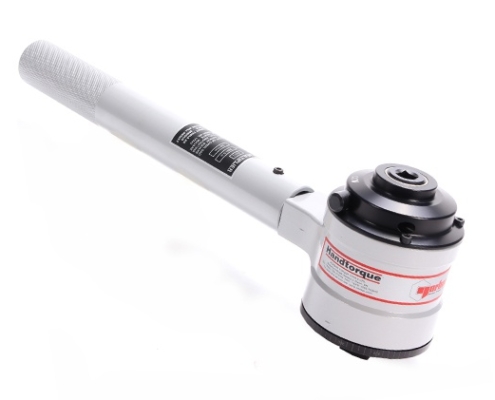

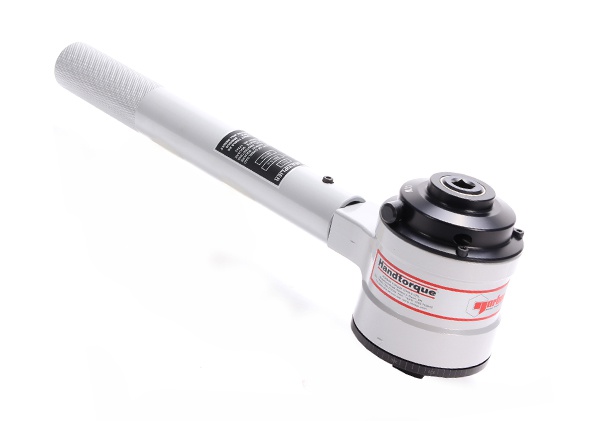

Boru Tip Destek Ayağı Caterpillar Model
HT-4 serisi mekanik tork çoğaltıcılar boru tipi uzun destek ayağı ile sevk edilir. Bu destek ayağı karşıt kuvveti oluşturmak amacıyla sabit bir yere dayanmalıdır. Destek ayağının yapısı, kolayca dayama yapmaya uygundur. Caterpillar iş makinalarında standart olarak bu model kullanılır.

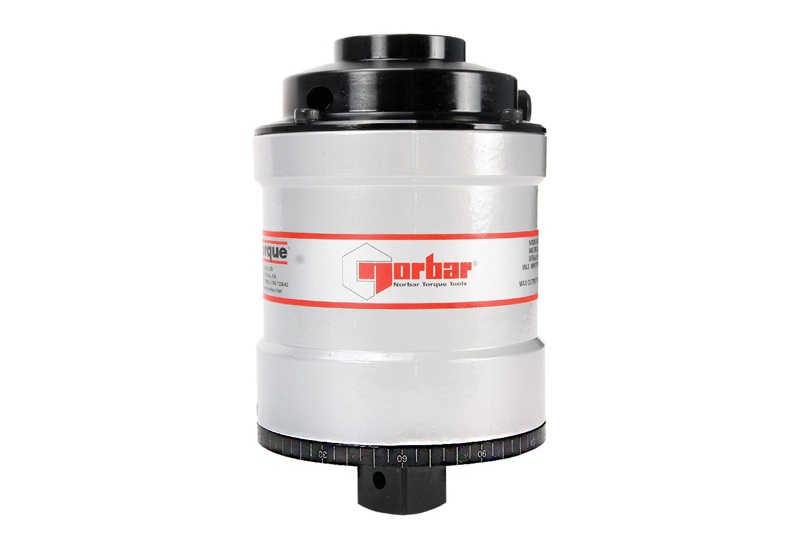

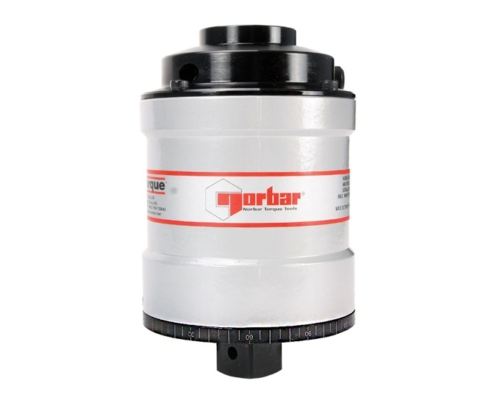

Açı Plakası İle Açılı Torklama
HT4 modeli tork artırıcılar cihaz gövdesinde açı plakasına sahiptir. Gövdeye kazınmış açı plakası ile tork + açı uygulaması oldukça kolaydır. Ekstra bir açı plakasına ihtiyaç duyulmaz.

Torkmetre Seçimi
Tork artırıcı cihazlarda tork ayarı kullanılan torkmetre üzerinde yapılır. Uygulanacak olan maximum kuvvet cihazın aktarım oranına bölünür. Bu şekilde tork anahtarı ile uygulanacak giriş kuvveti hesaplanır. HT4-17222 3000 Nm lik tork artırıcının aktarım oranı 15.5 dir. 3000 Nm tork kuvveti elde etmek için bu cihaza 193 N.m giriş kuvveti uygulanması gerekir. Bu kuvvetin üzerinde güç uygulanması durumundan tork artırıcının dişli sistemi zarar görür.

Sevkiyat İçeriği:

  • 1x Tork artırıcı
  • 1x Boru tip destek ayağı
  • 1x Kullanım kılavuzu
  • 1x Yedek 1” kare sürücü
  • 1x Plastik taşıma çantası
