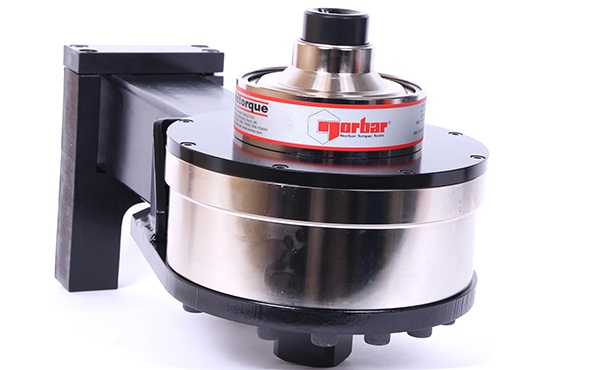

Norbar Ağır İş Yassı Mekanik Tork Artırıcılar

[ 950 – 47500 Nm ]

  • Torklama hassasiyeti ±%4 daha iyi
  • 950 – 47500 Nm aralığında 7 model
  • Aktarım oran aralığı 25:1 ~ 125:1
  • Tek ve çok kademeli planet dişli sistemi
  • Hem sıkma ve sökme işlemlerinde kullanılır
  • Geniş dış çap, yassı tip, düşük tabanlı tasarım
  • Kaydırmalı tip destek ayaklarıyla sevk edilir
  • Aktarımı yüksek modeller geri dönüş kilitlidir
  • Akredite kalibrasyonlu olarak sipariş verilebilir
  • Endüstriyel ağır iş uygulamaları için uygun tasarım
  • Türkiye’de garanti servis ve yedek parça hizmeti

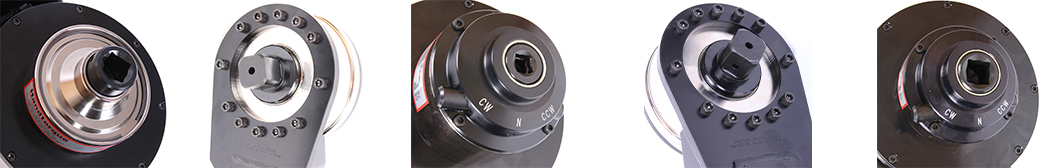

Norbar Ağır İş Yassı Tip Yüksek Performans Tork Artırıcılar

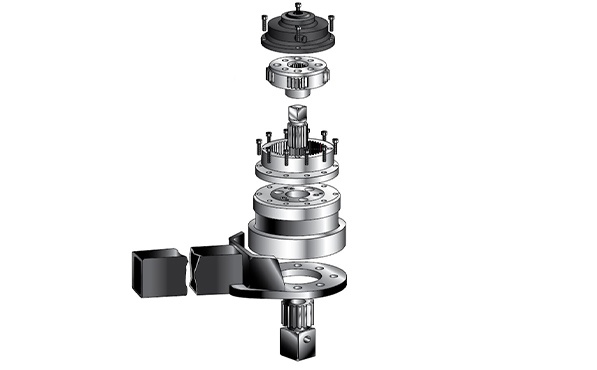

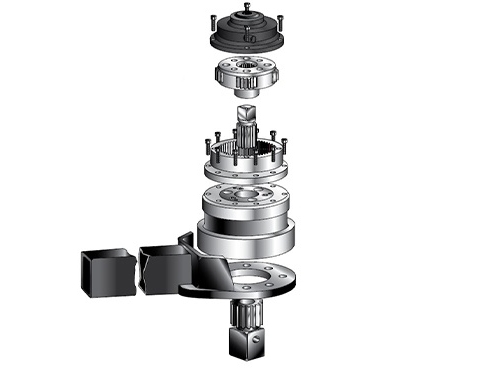

Norbar ikili üçlü ve dörtlü planet dişli sisteminden oluşan tork artırıcı şanzımanlar yüksek aktarım oranlarına sahiptirler. Bu oranlar, kol ile üretilen giriş kuvvetini 47.500 N.m’ye kadar yüksek tork kuvvetine ulaştırır. Tork artırıcı şanzımanlarda aktarım oranı tek katmanlı planet dişli grubunda giriş kuvvetini 5 kat artırır. Üç katmanlı planet dişli sisteminde aktarım oran 5in katları şeklinde 125 kata kadar yükselir.

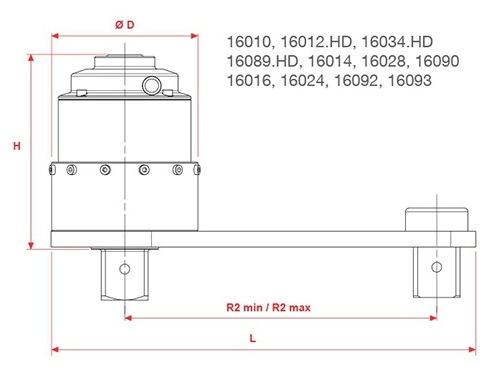

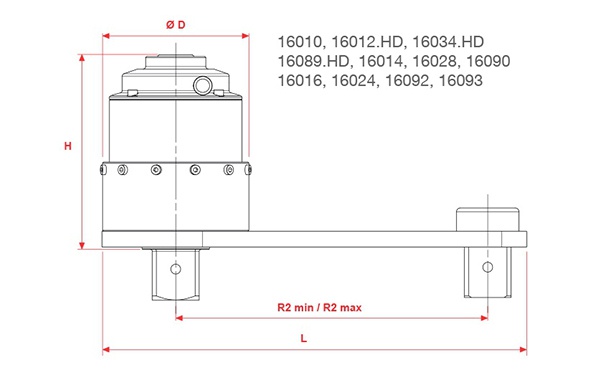

Parça Tork Aralığı Aktarım Oranı Kilit Giriş Çıkış Kare Ağırlık Ölçüler (mm)
No. N.m Lbf.ft # # Inch Inch Kg H L R2 min. R2 max
16059 950-9500 700-7000 25:1 – 3/4” 1.1/2” 16.3 166 448 175 351
16070 950-9500 700-7000 25:1 AWUR 3/4” 1.1/2” 17.4 162 448 175 351
16071 950-9500 700-7000 125:1 AWUR 1/2” 1.1/2” 18.9 182 448 175 351
16082 2000-20000 1470-14700 25:1 – 3/4” 2.1/2” 31.7 208 609 320 500
16049 2000-20000 1470-14700 125:1 AWUR 1/2” 2.1/2” 32.1 235 609 320 500
18085 3400-34000 2500-25000 87.5:1 AWUR 3/4” 2.1/2” 41.5 281 325 – –
16053 4750-47500 3500-35000 125:1 AWUR 3/4” 2.1/2” 95.2 322 341 – –

Tork Artırıcıda Yüksek Kapasite: 47.500 N.m
Norbar yassı tip standart tork artırıcıları en yüksek tork kuvvetinin üretildiği cihazlardır. Bu modellerde tork kuvveti 1700 N.m’den 47.500’N.m ye kadar ulaşır.

Norbar tork çoğaltıcılarının dişlileri ve pimleri yüksek hassasiyetle işlenir. Bu hassas işleme yanal yükteki sürtünmeden kaynaklı kuvvet kayıplarının minimum seviyede kalması sağlanır. Hassas işleme aynı zamanda en düşük ve en yüksek tork değerindeki sapmaların ±%4 seviyesinde kalmasını sağlar. Norbar cihazlarından en düşük değer ile en yüksek değer arasında aktarım oranı açısından bir fark olmaz. Cihaz ile birlikte herhangi bir tork aktarım tablosuna gerek kalmaz.

Geri Dönüş Kilidi (Anti Wind-Up Ratchet)
Aktarım oranı yüksek olan tork artırıcı şanzımanlar küçük kuvvetlerden çok yüksek tork kuvvetleri üretirler. Üretilen bu yüksek tork kuvvetleri krank tip veya kaydırmalı tip destek ayağıyla karşılanır. Tork artırıcı ile sıkma işlemi sırasında üretilen kuvveti dişli sisteminde ayrıca bir tepkime kuvveti oluşur. Bu tepki, sıkma yönünün tersine bir kuvvettir. Bu kuvvettin kontrol altına alınamaması kullanıcı için risk oluşturur.

Geri dönüş kilidi, dişli sistemindeki geri tepmeyi kendi içinde hapseder. Kullanıcı, çalışma sırasında bu tepkimeyi hissetmez. Geri dönüş kilidi aynı zamanda tork artırıcıyı cırcırlı tork anahtarı gibi kullanışlı hale getirir. Yüksek torklama işlemleri geri dönüş kilit mekanizmasıyla kolayca ve risk oluşturmadan gerçekleştirilir.

Aktarım oranı 5 kat olan tork çoğaltıcılarda genel olarak geri dönüş kilidi bulunmaz. Geri dönüş kilit mekanizması hem maaleyeti artırır, hem de cihazın boyunun yükselmesine neden olur. Aktarım oranı yüksek olan tork artırıcılarda geri dönüş kilit mekanizmalı modeller tercih edilmelidir.

Mekanik Tork Artırıcılarda Aktarım Oranı
Mekanik tork artırıcılar üretim aşamasında güç aktarım testlerinden geçirildikten sonra belli aktarım oranlarıyla etiketlenip satışa sunulurlar. Pek çok üretici marka mekanik artırıcılar ile birlikte aktarım tablosu sunar. Aktarım oran tablosuyla sunulan cihazlar düşük ve yüksek tork değerlerinde aynı aktarım oranına sahip değildirler.

Tork Artırıcı Aktarım Oranı Neden Değişir?
Yüksek tork kuvvetleri üretilirken, üretilen kuvvetin önemli bir bölümü sürtünme sonucu ısı enerjisine dönüşür. Bu kayıp hassas işlenmeyen, boşluğu fazla olan dişli mekanizmalarında daha fazladır. Dişliler ve dişlilileri tutan pimler arasındaki boşluğun fazla olması, planet dişli sisteminde üretilen tork kuvvetinin bir bölümü yanal yükte kaybolur. yok olur. Yüksek torklardaki kuvvetin bir bölümü, yanal yükleme ve sürtünme nedeniyle düşük değerlerle aynı aktarım oranına ulaşılamaz. Bu nedenle bazı üreticiler belli aralıklarla ölçüm alarak her model için aktarım tablosu oluştururlar.

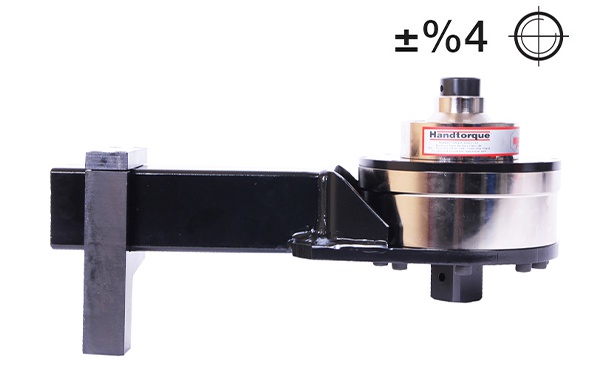

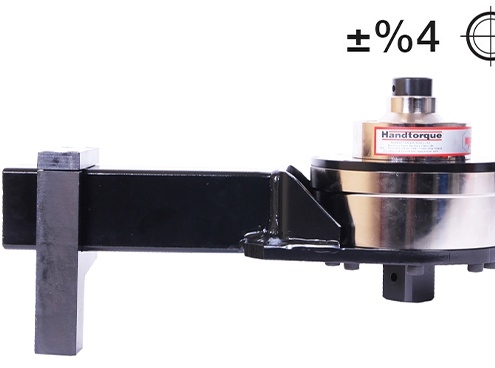

Norbar Tork Artırıcılarda Aktarım Hassasiyeti

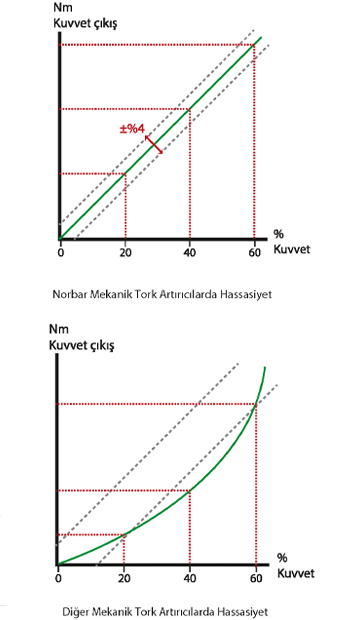

Norbar üretimini yaptığı bütün mekanik tork çoğaltıcıların hem düşük hem de yüksek tork değerlerinde ±%4 lük hassasiyeti garanti ederi.Norbar tork artırıcılarındaki tork eğrisi en düşük değerden en yüksek değere doğru 45° lik bir açıyla oluşur. Norbar tork artırıcılarda aktarım oranı sabittir. Kullanıcı sabit olan bu aktarım oranını giriş kuvveti ile çarptığında erişebileceği maksimum torku, ya da uygulamak istediği maksimum tork değerini aktarım oranına böldüğünde uygulanacak giriş kuvvetini tespit etmiş olur.

Tork Artırıcı Kalibrasyonu
Norbar tork artırıcıları imalat işleminden sonra kalibrasyon işlemine tabii tutulur. Üretilen bütün tork artırıcılar kalibrasyon sertifikasıyla sevk edilir.

Tork artırıcılar Norbar tarafından üretilen tork sensörleriyle (transducer) kalibre edilir. Kalibrasyon işleminde hem giriş hem de çıkış kuvvetinin ölçüldüğü tork sensörleriyle (transducer) onatılan özel bir cihazda gerçekleştirilir. Bu cihaz Norbar mühendisleri tarafından tasarlanmıştır.
