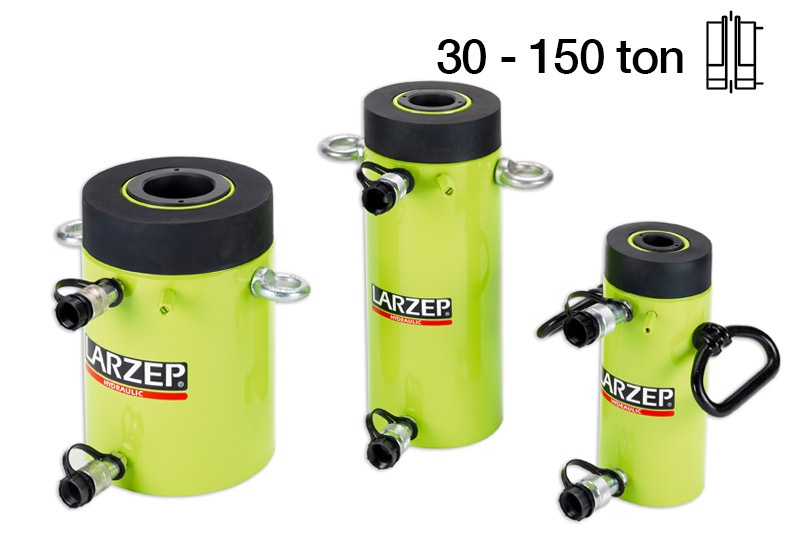

Larzep DAH Serisi Çift Etkili Delikli Krikolar

[30 – 150 Ton]

  • Maksimum 700 bar hidrolik çalışma basıncı
  • 30 tondan 150 tona kadar delikli silindirler
  • 250 mm’ye kadar stroke (kurs) boyları
  • 33 – 81 mm arası değişen delik çapları
  • Çift etkili, hızlı ve güvenli hidrolik sistem
  • Harici emniyet valfi ile maksimum güvenlik
  • Montaj delikleri hazır silindir tabanı standart
  • Bulon çekme ve halat germe işlemleri için idealdir
  • Dik, yatay ve ters yönde çalışmaya uygun tasarım
  • Çelik silindirlere göre %40 daha hafiftir
  • Sık ve yoğun kullanımlar için uygun değildir
  • İspanyol Larzep marka, CE belgeli, garantili

Kapasite Model Strok Kapasite Delik Çapı (C ) Kapalı Boy (A) Dış Çap (D) Etki Alanı Yağ Hacmi Ağırlık
İtme Çekme
Ton LARZEP mm kN kN mm mm mm cm2 cm³ kg
30 DAH03005 50 302 173 33 217 130 44 220 7
30 DAH03010 100 302 173 33 267 130 44 440 9
30 DAH03015 150 302 173 33 317 130 44 660 12
30 DAH03020 200 302 173 33 367 130 44 880 13
30 DAH03025 250 302 173 33 417 130 44 1100 15
60 DAH06005 50 578 356 56 225 175 84 421 13
60 DAH06010 100 578 356 56 275 175 84 842 16
60 DAH06015 150 578 356 56 325 175 84 1,263 19
60 DAH06020 200 578 356 56 375 175 84 1,684 22
60 DAH06025 250 578 356 56 425 175 84 2,105 25
100 DAH10005 50 1,019 647 81 256 235 148 742 27
100 DAH10010 100 1,019 647 81 306 235 148 1,484 33
100 DAH10015 150 1,019 647 81 356 235 148 2,226 38
100 DAH10020 200 1,019 647 81 406 235 148 2,968 43
100 DAH10025 250 1,019 647 81 456 235 148 3710 49
150 DAH15005 50 1,408 567 81 261 260 205 1,025 36
150 DAH15010 100 1,408 567 81 311 260 205 2050 43
150 DAH15015 150 1,408 567 81 361 260 205 3,075 51
150 DAH15020 200 1,408 567 81 411 260 205 4100 57
150 DAH15025 250 1,408 567 81 461 260 205 5,125 64

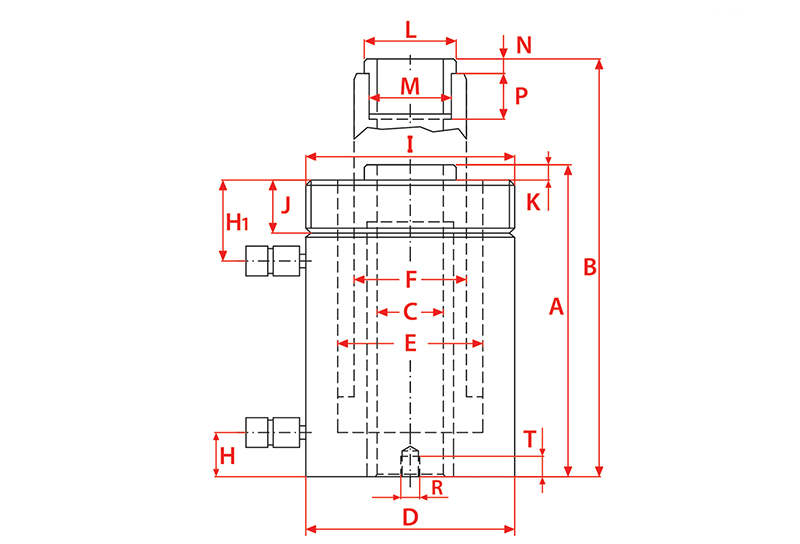

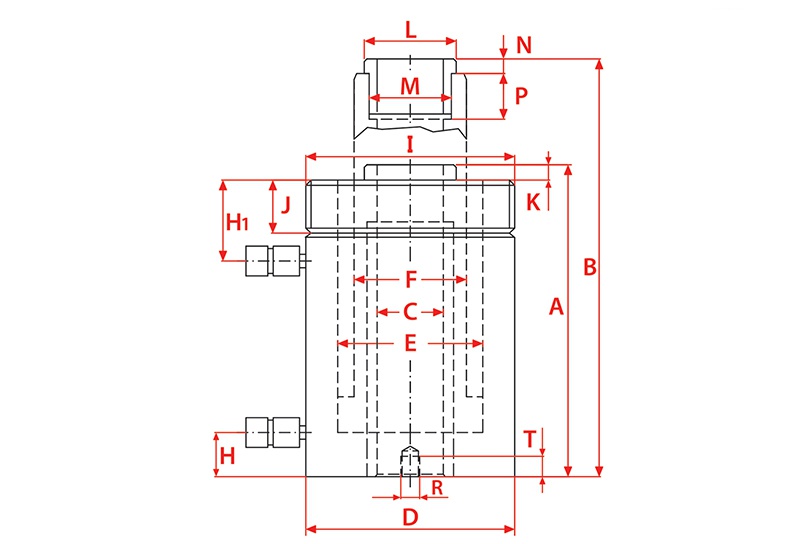

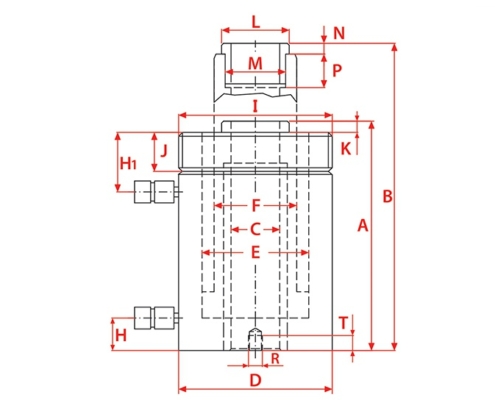

Model A B C D E F H H1 K L M N P R S T
LARZEP mm mm mm mm mm mm mm mm mm mm * mm mm * mm mm
DAH03005 217 267 33 130 90 70 32 61 4 55 1.11/13″-16 9 22 M6 110 19
DAH03010 267 367 33 130 90 70 32 61 4 55 1.11/13″-16 9 22 M6 110 19
DAH03015 317 467 33 130 90 70 32 61 4 55 1.11/13″-16 9 22 M6 110 19
DAH03020 367 567 33 130 90 70 32 61 4 55 1.11/13″-16 9 22 M6 110 19
DAH03025 417 667 33 130 90 70 32 61 4 55 1.11/13″-16 9 22 M6 110 19
DAH06005 225 275 56 175 125 95 37 66 4 80 2.3/4″-16 12 22 M6 155 19
DAH06010 275 375 56 175 125 95 37 66 4 80 2.3/4″-16 12 22 M6 155 19
DAH06015 325 475 56 175 125 95 37 66 4 80 2.3/4″-16 12 22 M6 155 19
DAH06020 375 575 56 175 125 95 37 66 4 80 2.3/4″-16 12 22 M6 155 19
DAH06025 425 675 56 175 125 95 37 66 4 80 2.3/4″-16 12 22 M6 155 19
DAH10005 256 306 81 235 170 130 40 80 6 116 4″-16 13 25 M6 215 19
DAH10010 306 406 81 235 170 130 40 80 6 116 4″-16 13 25 M6 215 19
DAH10015 356 506 81 235 170 130 40 80 6 116 4″-16 13 25 M6 215 19
DAH10020 406 606 81 235 170 130 40 80 6 116 4″-16 13 25 M6 215 19
DAH10025 456 706 81 235 170 130 40 80 6 116 4″-16 13 25 M6 215 19
DAH15005 261 311 81 260 190 160 50 80 10 135 4.1/4″-12 20 40 M6 240 19
DAH15010 311 411 81 260 190 160 50 80 10 135 4.1/4″-12 20 40 M6 240 19
DAH15015 361 511 81 260 190 160 50 80 10 135 4.1/4″-12 20 40 M6 240 19
DAH15020 411 611 81 260 190 160 50 80 10 135 4.1/4″-12 20 40 M6 240 19
DAH15025 461 711 81 260 190 160 50 80 10 135 4.1/4″-12 20 40 M6 240 19
