Kasetli Hidrolik Tork Anahtarı Torc-Tech – LOW Serisi

[ 230 – 44.500 N.m ]

  • Torklama hassasiyeti ±%3
  • Maksimum kapasite 44.500 N.m
  • Minimum  kapasite 230 N.m
  • Kaset seçenekli 5 farklı piston
  • Kaset aralığı 19 mm – 175mm
  • 360° x 180° hareketli yağ giriş bloğu
  • Kapsamlı aksesuar adaptör seçenekleri
  • Kare ve alyan sürücü ile kullanma imkanı
  • Minimum et kalınlığı, maksimum tork kuvveti
  • Kaset ve burç değişimi el ile kolayca yapılır
  • Ağır çalışma şartlarına uygun yapı, uzun ömür
  • Türkiye’de Teknik servis ve kalibrasyon hizmeti

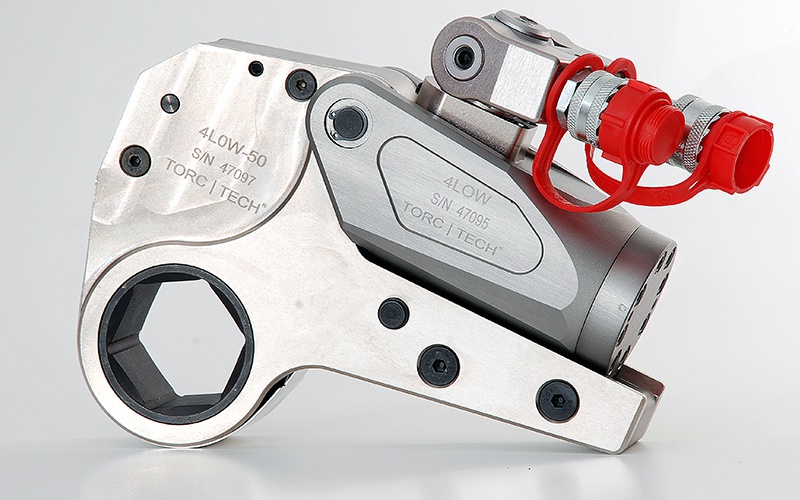

44.500 N.m Kapasite Kasetli Hidrolik Tork Anahtarı

Torc-Tech LOW serisi kasetli tip hidrolik tork anahtarları 230 N.m ile 44.500 N.m aralığında 5 farklı modelde sunulur. Her bir model maksimum kapasitede 2400, 6500, 12000, 18.000 ve 44.500 N.m tork gücü sağlar. Hidrolik tork anahtarlarında minimum kapasite maksimum kapasitenin %10 seviyelerindedir. Bu oran uluslararası kalibrasyon standardını koymuş olduğu genel bir kuraldır.

Model Tork Kapasitesi Lokma Cihaz Ağırlığı Ölçüler
No Min – Max Ölçüsü Piston Kaset L H1 H2 W1 W2
Torc Tech Nm mm Kg Kg mm mm mm mm mm
2LOW 230 – 2.300 19 ~ 55 1 1,6 196 126 102,5 32 51
240 – 2.400 60 1 1,7 196 128,5 105 32 51
4LOW 580 – 5.850 34 ~ 65 2 4,4 245 177 138 42 66
645 – 6.475 70 ~ 80 2 4,6 246 187 146 42 66
8LOW 1.095 – 10.940 41 ~ 95 3,3 8 300 207 169 53 83
1.175 – 11.775 100 ~ 105 3,3 8,4 301 216 178 53 83
14LOW 1.850 – 18.500 50 ~ 117 5,5 11,6 361 239 204 64 99
30LOW 4.180 – 41.800 85 ~ 155 11,4 29 430 303 272 85 131
4.450 – 44500 160 ~ 175 11,4 30 441 315 285 85 131

Uzun Saplamalar, Dar Bölgeler İçin Kasetli Tork Anahtarı
Kasetli tork anahtarları genel olarak saplamaların uzun olduğu ankraj vidalamalarında veya lokmalı tork anahtarının sığmayacağı kadar dar bölgelerdeki işlemlerde kullanılır. Kasetli tork anahtarları hidrolik tahrik pistonu ve somunu çeviren kasetten oluşur. Herbir hidrolik piston farklı farklı kasetlerle kullanılır. O nedenle kasetlerin pistona bağlanma mekanizmaları basitleştirilmiştir. El kuvveti ile yuvasından çıkarılabilen bir pim ile kaset değişimi sağlanır.

Kaset Ölçü Düşürücüler – Kare ve Alyan Adaptörler
Kasetli tork anahtarlarında her bir kaset bir somun ölçüsüne denk gelir. Normal şartlarda her bir somun ölçüsü için bir kaset almak gerekir. Ancak kasetler, kare sürücülü hidrolik tork anahtarlarında kullanılan ağır lokmalar kadar uygun fiyatlı değildir. Her bir kaset, cihazın komple bedelinin yarısı kadardır. Ölçü düşürücü burçlar kasetli tork anahtarları için farklı ölçülerdeki somunlara ekonomik bir çözüm oluşturur. Ölçü düşürücü burçlar yarıçap et kalınlığını artırır. Somunlar arasındaki mesafe yeterli ise, ölçü düşürücü daraltıcı burçlar rahatlıkla kullanılabilir.

Kasetli tork anahtarları aynı zamanda kare sürücü adaptör ile ağır lokmalarla kullanıldığı durumlar mevcuttur.. Kasete geçirilen alyan adöptör doğrudan alyan saplamayı torklayabilir. Kare sürücü veya alyan sürücü adaptörü ile kullanımlarda cihazın kapasitesinin %50 nin üzerine çıkılmamalıdır. Adaptör kullanımında destek noktasında kayma olacağından torklama sırasındaki kasılma cihaza zarar verebilir.
