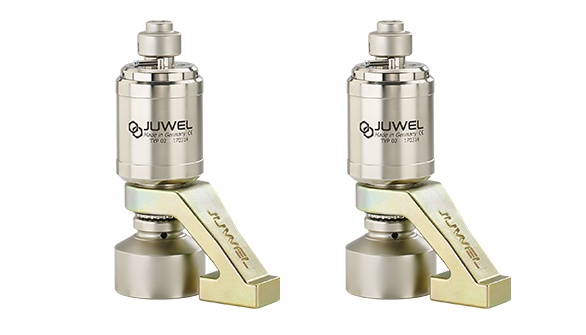

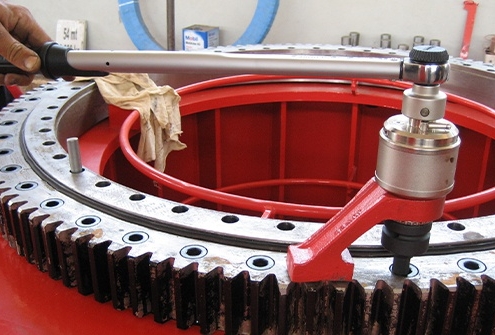

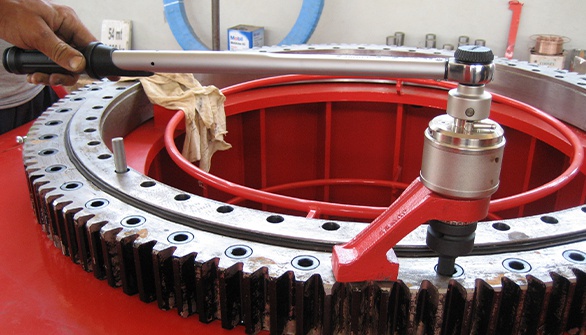

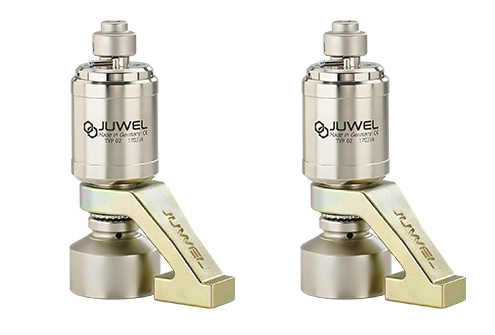

Juwel Dikey Tip Mekanik Tork Artırıcılar

[ 160 – 12000 Nm ]

  • Torklama hassasiyeti ±%5
  • 160 – 12000 Nm aralığında 8 model
  • Aktarım oran seçenekleri 4:1 ~ 74.8:1
  • Geri dönüş kilit sistemine sahiptir
  • Tek ve çok kademeli planet dişli sistemi
  • Hem sıkma ve sökme işlemlerinde kullanılır
  • İnce uzun gövdesiyle dar bölgeler için ideal
  • Geniş aksesuar ve farklı destek ayağı seçenekleri
  • Her türlü sanayi uygulamaları için önerilir
  • Türkiye’de garanti servis ve yedek parça hizmeti

Yüksek Aktarım / Sıkma ve Sökme
Mekanik tork artırıcılar, insan kol gücünü mekanik dişli sistemi sayesinde artırarak yüksek tork kuvvetlerinin elde edilmesini sağlarlar.
Yüksek aktarım oranlarına sahip Juwel tork artırıcıları geri dönüş kilidi ile donatılmışlardır. Geri dönüş kilit mekanizması uygulanan tork kuvvetine karşı yönde frenleme yaparak cırcır fonksiyonu yaratır. Bu sayede kullanıcı hiç zorlanmadan güvenli bir şekilde yüksek tork değerlerine ulaşır
T serisi mekanik tork çoklayıcılar torklama ve sökme yönleri cihaz üzerinde işaretlenmiştir. R sıkma, L sökme 0 ise her iki yöne çalışabilen geri dönüş kilidinin iptal edildiği konumdur.
Sıkma ve sökme yönünde cırcır fonksiyonu devrededir. Kullanıcı yüksek aktarım oranları sayesinde hiç zorlanmadan yüksek kapasitedeki torklama işlemlerini yapabilir.

Parça Tork Aralığı Aktarım Oranı Giriş (E) Çıkış Kare (A) Ağırlık Ölçüler (mm)
No. N.m # Inch Inch Kg C D H
T01 RS 160-1200 4:1 1/2″ 1″ 3.6 55-75 85 180
T02 540-3200 16:1 1/2″ 1″ 4.7 75 88 225
T02K 540-3200 16:1 1/2″ 1″ 5.9 75 88 340
T03 540-4200 16:1 1/2″ 1.1/2″ 5.9 95 88 235
T03L 1460-5400 64:1 1/2″ 1.1/2″ 7.5 95 88 375
T04 680-6200 22:1 1/2″ 1.1/2″ 10.8 110 130 365
T06 1860-10000 60:1 1/2″ 1.1/2″ 15.8 110 130 315
T07 1900-12000 74.8 1/2″ 1.1/2″ 19.0 130 175 328

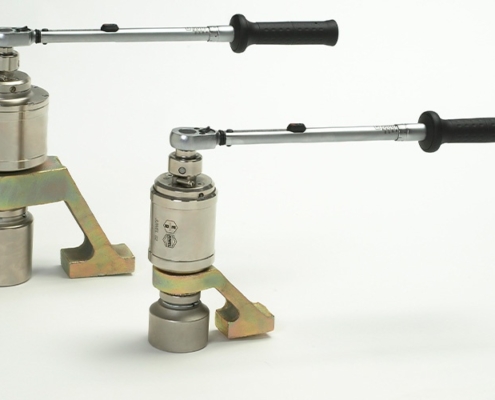

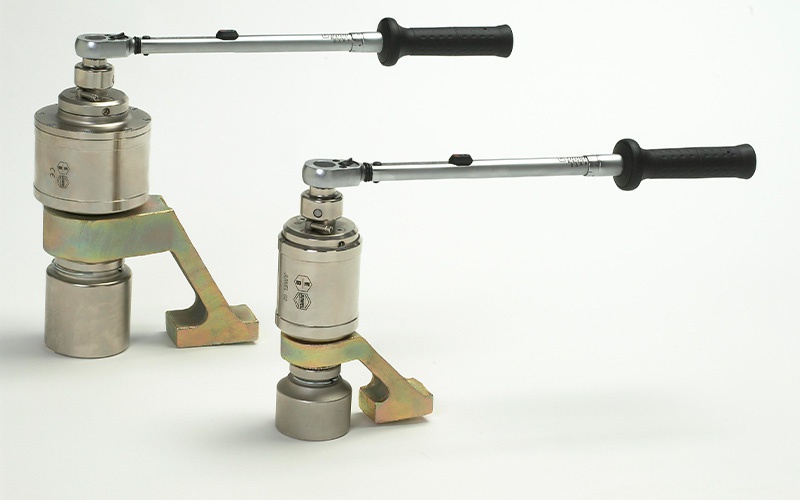

Torkmetre Seçimi

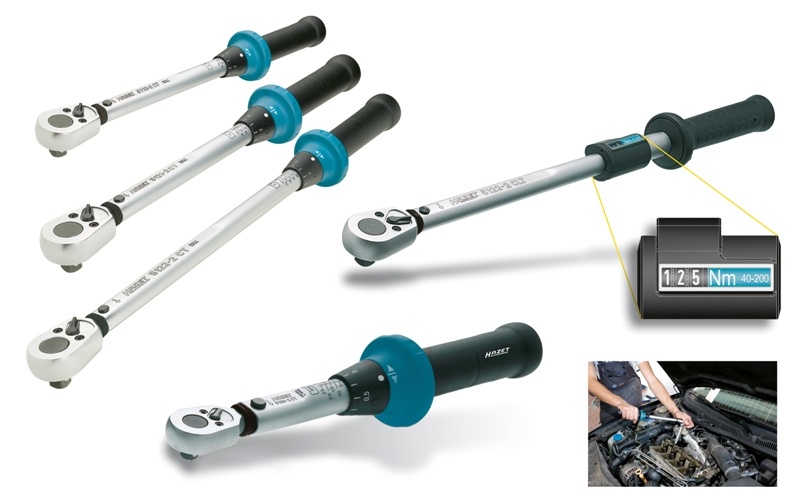

Mekanik tork çoklayıcılar, torkmetlerle birlikte kullanılır. Tork artırıcıların genel olarak sabit bir aktarım oranı vardır. Giriş kuvveti bu oranda artırılır. Ulaşılmak istenen torklama değeri giriş kuvvetinin belirlendiği torkmetreler ile ayarlanır.

Mekanik sürtünme payları dikkate alınarak oluşturulan hassas tork tablosu makineyle birlikte verilir. Tork seçimi bu tabloya göre yapılır. Kullanıcı yalnızca giriş kuvvetini belirler. Çıkış kuvveti artırıcının aktarım oranlarına göre oluşur.

Tork Anahtarı Yön Seçimi

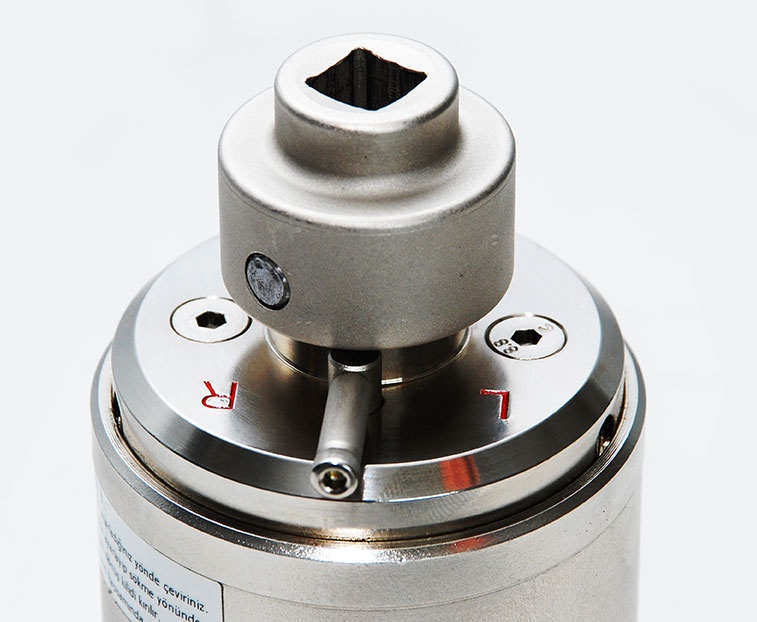

T serisi mekanik tork artırıcıları hem sökme hem de sıkma işlemlerinde kullanılabilecek şekilde tasarlanmışlardır. Her iki işlem için, makinenin üzerinde yön belirleyen bir mandal bulunur. Bu mandalın R (rechts) yönü sıkma/torklama L (links) yönü sökme işlemlerini ifade eder.

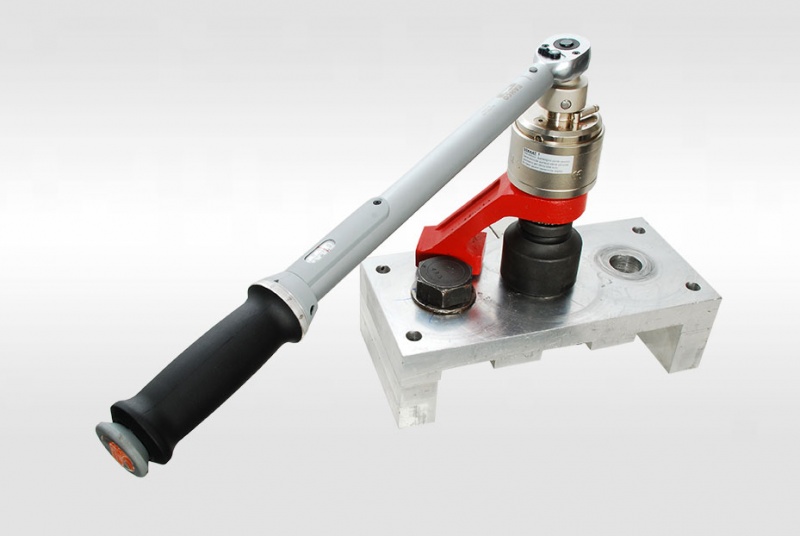

Ayarlanibilir tork anahtarının yönü ile mekanik çoğaltıcının çalışma yönü aynı olmalıdır. Her ikisi de sıkma veya sökme yönünde olmalıdır. Birbiriyle çelişme (yani tork çoğaltıcının sıkma, tork kolunun sökme yönünde) olması durumunda, mekanik artırıcı cırcır özelliği sağlayan, geri dönüş kuvvetini tutan kilidine karşı zorlanmış olur. Bu işlemde aşırı zorlamalar mekanik hasarlara yol açabilir.

Test Ekipman Özelliği

Mekanik tork artırıcılar, civataların istenilen tork değerinde sıkılıp sıkılmadığının tespiti için test ekipmanı olarak da kullanılmaktadır. Aktarım oranları mekanik yapısı gereği hep sabit kalan mekanik tork artırıcılar her şartta ve ortamda en hassas tork değerine ulaşma özelliğine sahiptirler.

Mekanik tork artırıcılar kalibre edilmezler. Kalibrasyon yalnızca beraberinde kullanılacak olan ayarlanabilir tork kollarına yapılır.

Açılı Torklama Plakaları

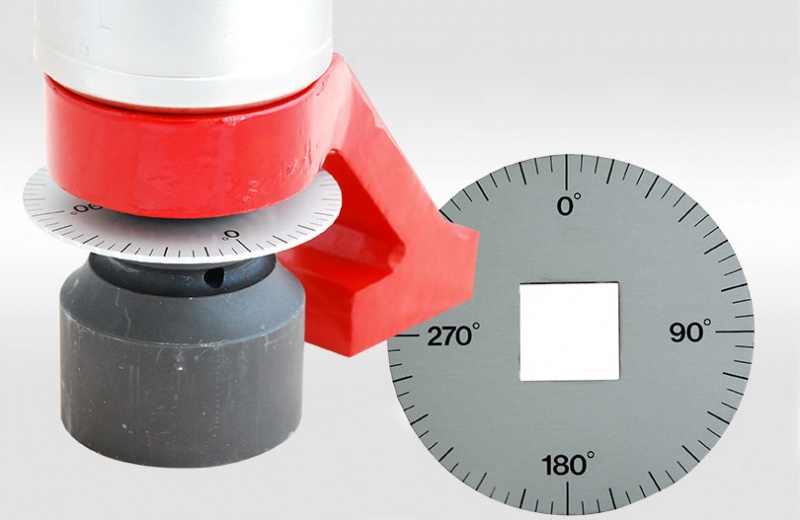

Bazı tork uygulamalarında tork değerine ek olarak açılı torklama yapmak gerekebilir. Bu durumlarda açılı torklama plakaları kullanılır. Bu plakalar 1″ veya 1½” kare sürücü ölçülerine uygun olarak opsiyonel olarak temin edilebilir.

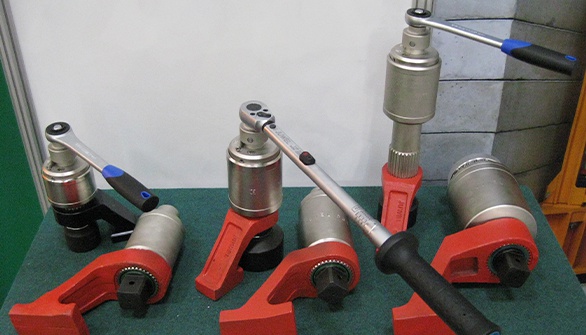

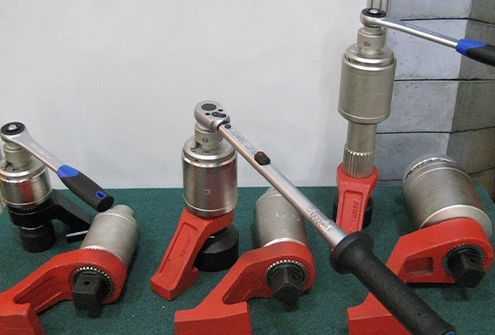

Destek Ayakları

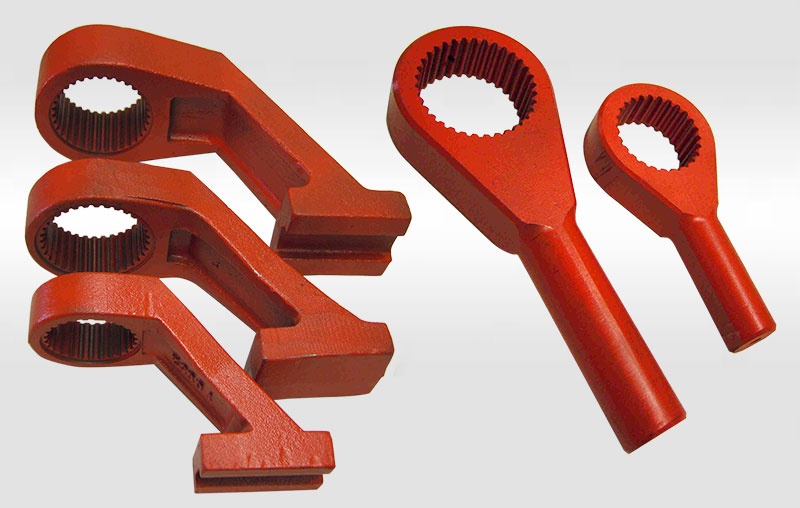

Juwel tork artırıcılar, standart destek ayakları ile sevk edilir. Bu ayaklar %95 oranında sanayinin ihtiyacını karşılar. Standart destek ayağının konumlandırılamadığı ortamlar için yassı tip destek ayakları mevcuttur.

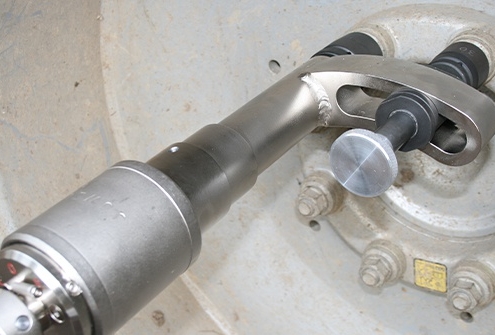

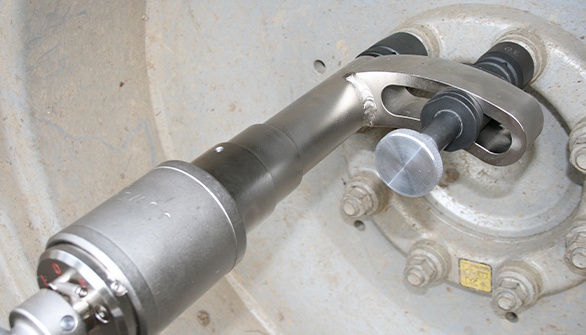

Özel Destekleme Ayakları / Kaynatılabilir Destek Halkalar

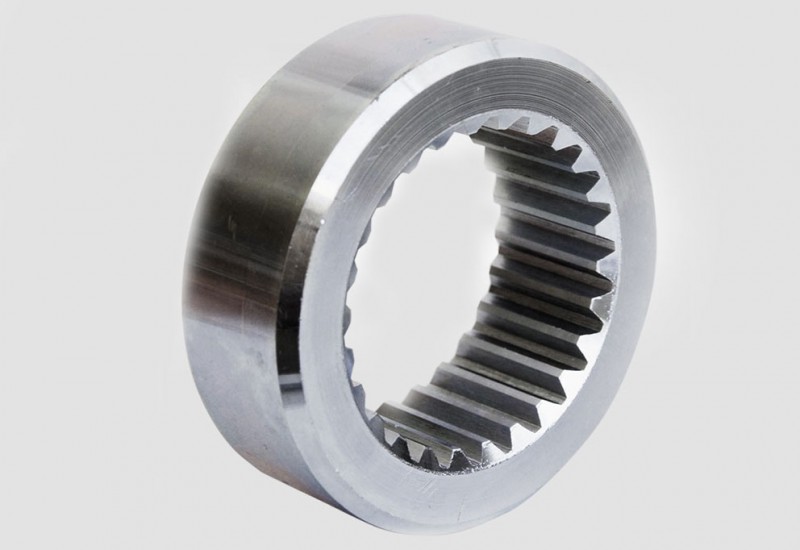

Standart destek ayaklarının torklama yapılacak ortama uyum sağlamadığı durumlarda cihazın frezeli diş yapısına uygun kaynatılabilir destek halkaları bulunur. Bu halkalarla, sağlam desteğin alınabileceği,torklama ortamına özel destek ayağı üretilebilir. Kaynatılabilir destek halkaları opsiyonel olarak temin edilebilir
