Juwel Çok Fonksiyonlu Akülü Tork Anahtarları

[ 50 – 5.000 N.m ]

  • Torklama hassasiyeti ±4%
  • 50 – 5.000 N.m arasında 7 farklı model
  • PowerDrive kömürsüz elektrik motoru
  • Sıkma ve sökmeye uygun teknik yapı
  • SafetyCell teknolojili lityum-iyon pil
  • Hızlı şarj cihazı ile 30 dakikada dolum
  • Hızlı vidalama için 4 vitesli şanzıman
  • Toza karşı elektronik yapıyı tam koruma
  • Torklama sırasında otomatik kilitleme
  • Sesli ve görüntülü tork erişim uyarı sinyali
  • Kalibrasyon belgesi ile birlikte sevk edilir

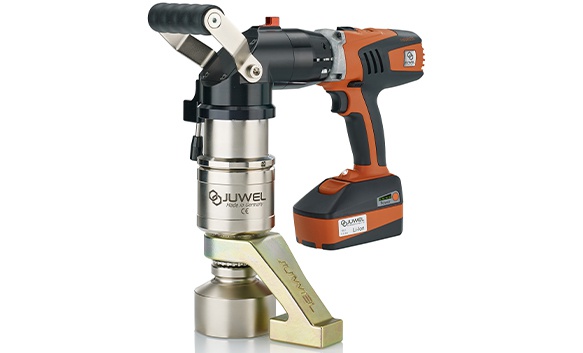

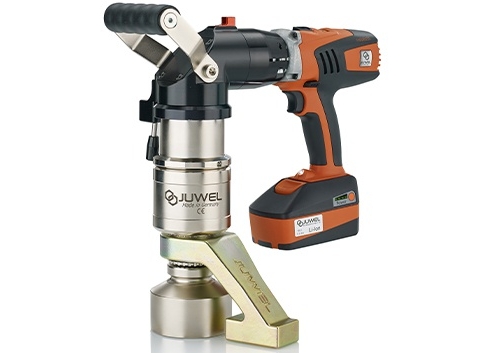

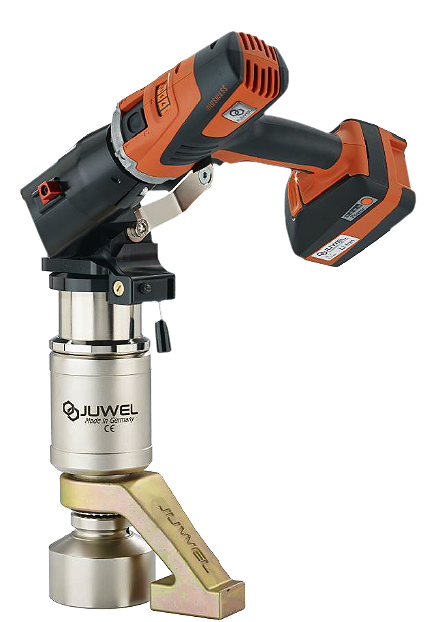

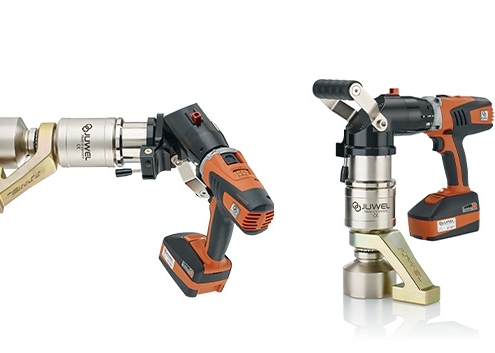

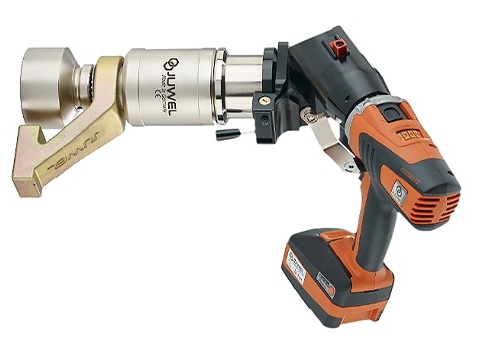

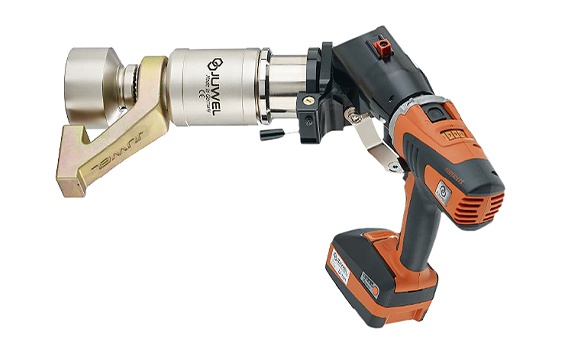

Juwel Çok Fonksiyonlu Açılı-Düz Akülü Tork Anahtarı

Juwel’in geliştirdiği TQSM serisi çok fonksiyonlu akülü tork anahtarları 50 N.m ile 5000 Nm arasında 7 farklı modelde sunulur. Bu model Juwel firmasına özel tasarımıyla hem düz hem de açılı olarak kullanılabilir. Elektrik motor ile şanzıman arasında hareketli bir mekanizma bulunur. Bu sayede cihaz istenilen şekilde ayarlanarak kullanılabilir.

Juwel Açılı ve düz çok fonksiyonlu akülü tork anahtarları aşağıda belirtilen modellerde sunulur.

  • TQSM – 065 – 650 Nm. Çok Fonksiyonlu Düz – Açılı Tip Akülü Tork Anahtarı
  • TQSM – 095 – 950 Nm. Çok Fonksiyonlu Düz – Açılı Tip Akülü Tork Anahtarı
  • TQSM – 130 – 1300 Nm. Çok Fonksiyonlu Düz – Açılı Tip Akülü Tork Anahtarı
  • TQSM – 220 – 2200 Nm. Çok Fonksiyonlu Düz – Açılı Tip Akülü Tork Anahtarı
  • TQSM – 300 – 3000 Nm. Çok Fonksiyonlu Düz – Açılı Tip Akülü Tork Anahtarı
  • TQSM – 400 – 4000 Nm. Çok Fonksiyonlu Düz – Açılı Tip Akülü Tork Anahtarı
  • TQSM – 500 – 5000 Nm. Çok Fonksiyonlu Düz – Açılı Tip Akülü Tork Anahtarı

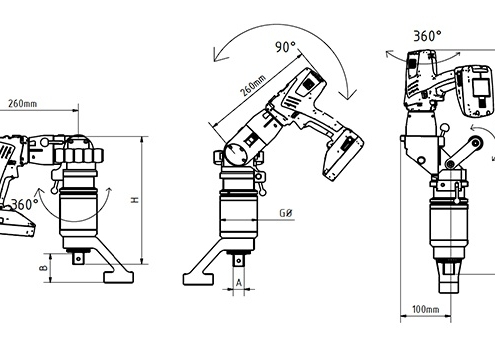

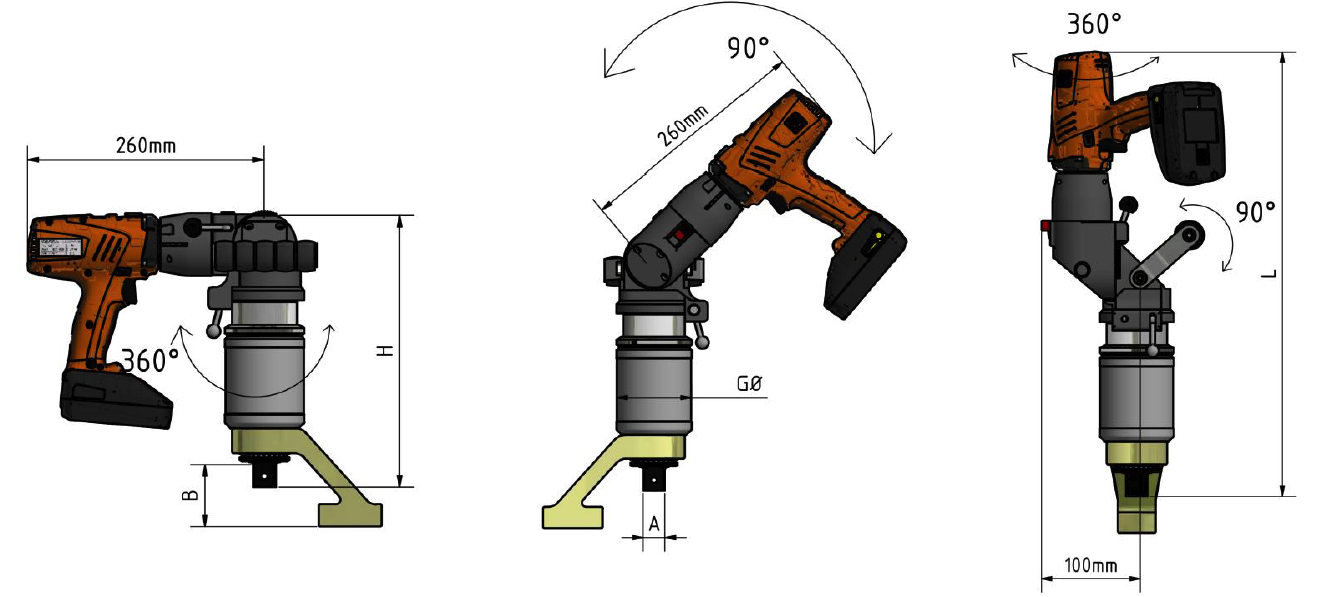

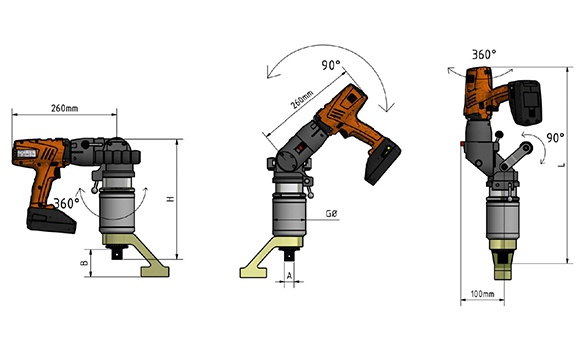

Model Birim TQSM-065 TQSM-95 TQSN-130 TQSM-220 TQSM-300 TQSM-400 TQSM-500
Tork Gücü / Torque Power (max.) Nm 650 950 1300 2200 3000 4000 5000
Tork Gücü / Torque Power (min.) Nm 50 100 100 100 100 150 200

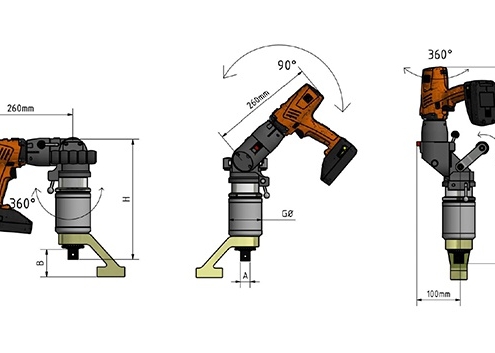

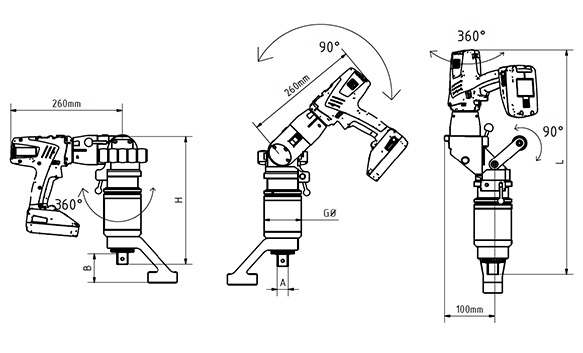

Kare Sürücü / Square Drive ( A ) inc 3/4″ 3/4″ , 1″ 1″ 1″ 1″ 1.1/2″ 1.1/2″
Şanzıman Çapı / Out. Diam ( G ) mm 75 75 88 88 88 99 99
Boy / Height mm 275 285 285 305 305 330 380
Net Ağırlık / Weight kg 7 9 9,1 10,4 10,5 12,7 13,9
Boşta Dönüş Hızı / Idle Speed d/d 70 66 39 18 12 11 4

Yüksek torklama hassasiyeti ± % 4

TQSM serisi Juwel akülü tork anahtarları ileri Alman teknolojisinin ürünüdür. Yük sensörüyle donatılan bu ekipmanlar seçilen tork değerine ulaştığında otomatik olarak durma özelliğine sahiptirler. Bu özellikleri sayesinde hızlı ve hassas torklama işlemleri için uygun cihazlardır. Bu cihazlar, vidalama işlemlerinde sürekli tekrarlanabilen torklama hassasiyeti ±% 4 dur.

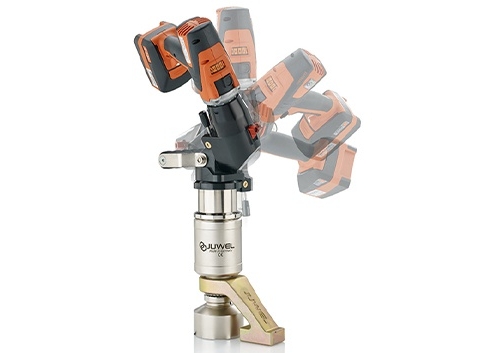

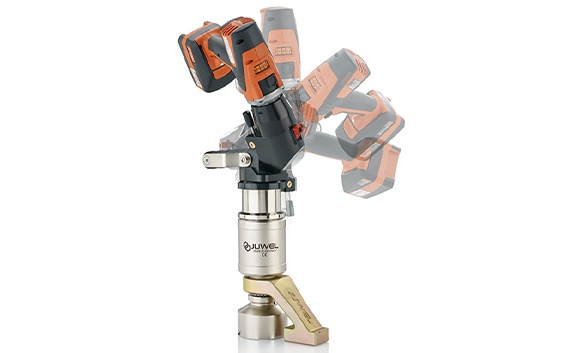

Kademesiz Konum Ayarlı Akülü Tork Anahtarları

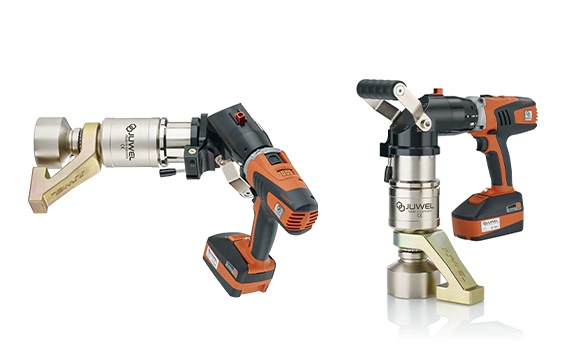

TQSM serisi akülü tork anahtarları hem dikey hem de açılı olarak kullanılabilen çok fonksiyonlu cihazlardır. Dikey ve açılı konum ayarı kademesiz olarak istenilen her noktada yapılır. Cihaz kilit mekanizması açılarak torklama işlemine en uygun pozisyona getirilerek kilitlenir. Üretici Juwel Schraubtechnik GmbH şirketi dikey tip olan TQA, açılı tip olan TQWS serisinin bir kombinasyonu olarak TQSM serisini kullanıcılara sunmaktadır.

30 Dakikada Hızlı Akü Şarzı

TQWS serisi bataryalı tork anahtarları yüksek kapasiteli lithium-ion pil ile donatılmıştır. Uzun süreli kullanımlarda ısınmadan çalışır Akü şarj süresi yalnızca 30 dakikadır. Cihaz ile sevk edilen yedek akü ile kesintisiz çalışma sağlanır.

Sıkma ve Sökme Özelliği

Juwel akülü tork anahtarları ileri ve geri özelliği olan şanzımana sahiptir. Bu nedenle sökme işlemleri için de kullanılabilir. Ancak, makinenin sökme işlemlerinde yoğun olarak kullanılması önerilmez, çünkü sökme işlemlerinde zamanla yuvasına kaynayan somunların sıkılığı, makinenin tork kapasitesinin üzerinde olabilir. Böyle durumlarda yoğun olarak kullanılan elektrikli tork anahtarının mekanik aksamındaki hızlı aşınmalar makinenin ömrünü kısaltır.

SafetyCell Teknolojisi

Motorun yüksek düzeyde verimliliği ile birlikte, lithium-ion piller, düşük ağırlık ve yüksek performansın mükemmel kombinasyonunu sunuyor. Bataryaların uzun servis ömürleri hücre izlenim teknolojisi sonucudur. Bu özellik bataryayı, aşırı yüklemeye, ısınmaya ve tam deşarja karşı korur. Yüksek kaliteli hücreler düşük iç dirençleri ile pil içinde ısı birikmesi en aza indirir. Bu nedenle bataryaların ömrü uzar. Hücreler toza dayanıklı bir koruyucu içinde muhafaza edilmektedirler.

Tork Nasıl Uygulanır ?

Cihazın aküsü takılır ve pil seviyesi kontrol edilir. Cihaz ile sevk edilen tork seçim tablosundan uygulanacak tork belirlenip cihaz üzerinden vites seçimi yapılır. Destek ayağı cihaza takıldıktan sonra sıkma ya da sökme işlemine göre yön seçim mandalı ayarlanır. Sıkma işleminde akülü tork anahtarı belirlenen değere ulaştığında otomatik olarak durur. Cihazı civata üzerinden almak için kısa bir süre sökme yönünde çalıştırılarak, destek ayağının serbest kalması sağlanır. Sökme işleminde sıkma değerinden daha yüksek tork kuvvetine ihtiyaç olur. Sökme işlemi uygulamalarında cihazın maksimum kapasitesindeki değere ayarlanması gerekir.

TQSM akülü tork anahtarı sevkiyat içeriği:

  • Metal Çanta içinde
  • Tork Cihazı
  • Yedek Batarya
  • Hızlı Şarj Cihazı
  • Kalibrasyon Belgesi
  • Torklama Tablosu
  • Kullanım Kılavuzu
