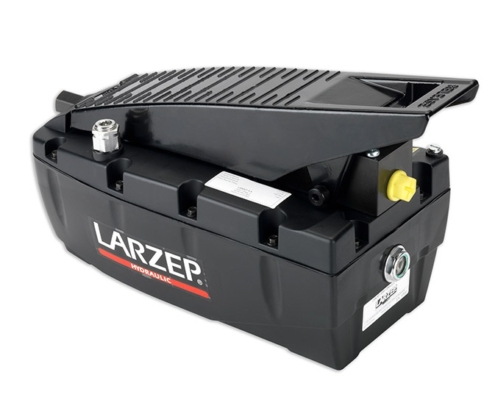

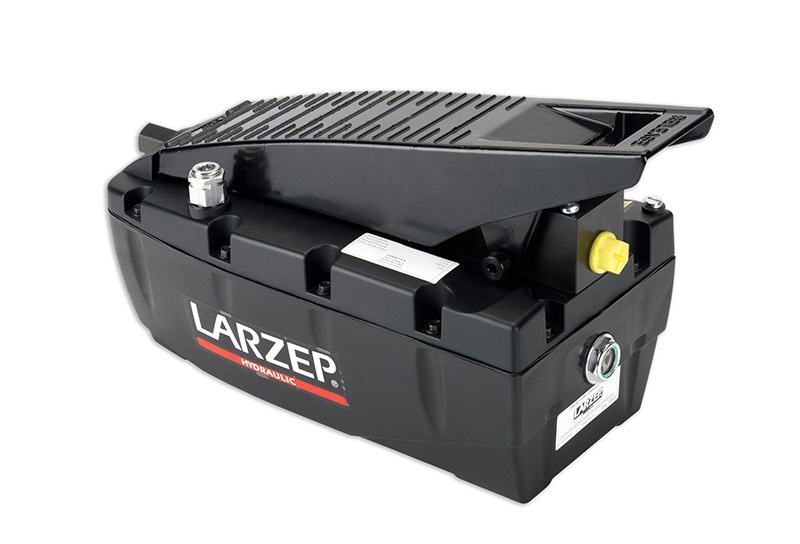

Hidropnomatik Pompa Larzep Z12107 – Tek Etkili
[ 700 Bar ]
- Çalışma basıncı maksimum 700 Bar
- Tek etkili, tek hızlı hidrolik çalışma sistemi
- 2.1 – 20 Litre aralığında 5 farklı yağ kapasitesi
- Kolay erişilebilir ve ayarlanabilir emniyet valfi
- Hava tüketimi dakikada yalnızca 400 litre
- 8 bar hava ile 700 bar hidrolik basınç üretir
- Kolay, çok amaçlı kullanım imkanı, sessiz çalışma
- Tüm modellerde 3/8’’ NPT yağ giriş portu standart
- 700 bar basınçta dakikadaki debi 0.14 litredir
- Basınç göstergesi opsiyonel olarak sunulur
- Türkiye’de garanti ve yedek parça hizmeti
- Teknik servis imkanı
| Teknik Bilgiler | Birimler | Z12107 | Z14007 | Z17007 | Z19107 | Z19207 |
| Çalışma Basıncı | bar | 700 | 700 | 700 | 700 | 700 |
| Yağ Tankı | ltr | 2.1 | 4 | 6.9 | 10 | 20 |
| Debi | cm³/d | 140 | 140 | 140 | 140 | 140 |
| Hava İhtiyacı | bar (min-maks) | 2.8 -10 | 2.8 -10 | 2.8 -10 | 2.8 -10 | 2.8 -10 |
| Hava Tüketimi | l/d | 400 | 400 | 400 | 400 | 400 |
| Yağ Portu | NPT | 3/8″ | 3/8″ | 3/8″ | 3/8″ | 3/8″ |
| Manometre | bar | Yok | Yok | Yok | Yok | Yok |
| Hava Girişi Diş Ölçüsü | NPT | 1/4″ | 1/4″ | 1/4″ | 1/4″ | 1/4″ |
| Dolu Ağırlık | kg | 7.6 | 14.4 | 19.2 | 21.8 | 29.1 |
| Ölçü(A x B x C x D) | mm | 209x127x109 | 221x139x120x104 | 221x139x120x104 | 221x139x120x104 | 221x139x120x104 |
Hidropnömatik Pompa Çalışma Prensibi
Hidropnömatik pompalarda basınç üretimi hava giriş kuvvetinin yönetimi ile sağlanır. Basınçlı hava pistonu tahrik eder, hareket eden piston basınçlı yağ üretir.
Hava giriş kuvveti arttıkça, elde edilen hidrolik basınç da artar. Pompanın çalışabileceği minimum hava basıncı 2.8 bardır. Hava giriş basıncı 10 bar seviyesine ulaştığında 700 bar hidrolik basınç elde edilir.
Tek etkili olan hidropnömatik pompalarda havanın girişi pedal sayesinde ayak ile kontrol edilir. Pedala basılınca hava yolu açılır ve hidropnomatik pompanın pistonu basınçlı hidrolik üretmeye başlar. Pedal bırakılınca pompanın çalışması da durur. Yağın tahliyesi pedalın geriye doğru basılmasıyla gerçekleşir.
Hidropnömatik pompaların kullanımında, hava tesisatında şartlandırıcı -kurutucu- kullanılması tavsiye edilir. Şartlandırıcı hem tesisattaki nemi ayak pompasından uzak tutar hem de pompa sisteminin yağlanmasını sağlar. Temiz hava tesisatı, hidrolik ayak pompalarının daha uzun ömürlü olmasını sağlar.
Geniş Kullanım Alanı

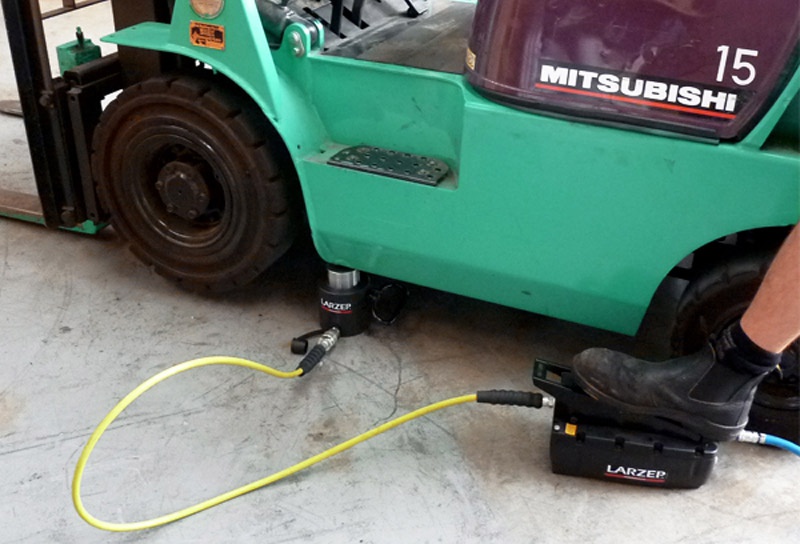

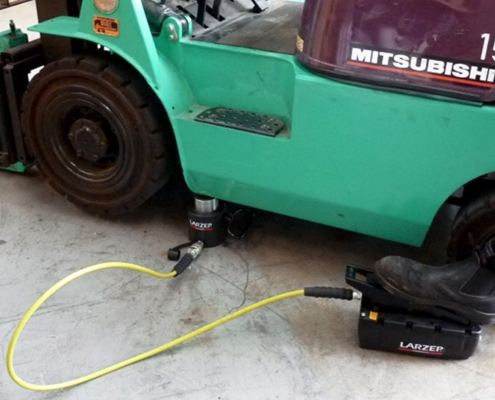

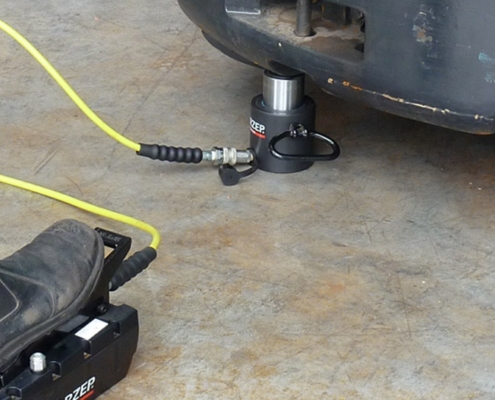

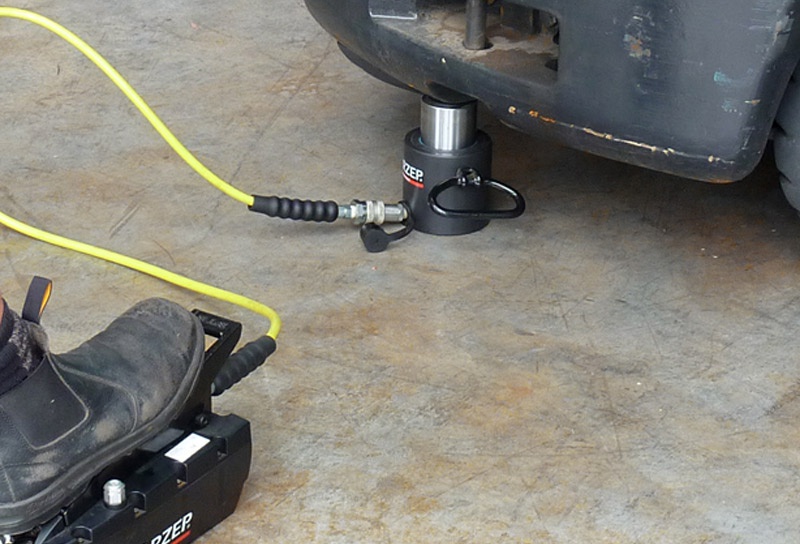

Tek etkili, tek hızlı hava tahrikli hidropnömatik ayak pompaları çok geniş alanlarda kullanım olanağına sahiptir. Hava tahrikli pompalar, hidrolik krikoların çalıştırılmasında, hidrolik preslerde, ayaklı hidrolik çektirmelerde veya yüksek basıncın gerekli, ancak düşük debinin yeterli olduğu bütün uygulamalarda kullanılır.
