Hidrolik Dinamometreler – Larzep Yük Hücreleri

[ 5 – 150 Ton ]

  • Tonaj ve gerilim ölçmede %4 hassasiyet
  • Yük ölçümünde maksimum kapasite 150 ton
  • Gerilimde ölçümünde max. Kapasite 100 ton
  • Ä°ki ibreli manometre maksimum deÄŸeri ölçer
  • Gliserin dolÄŸulu hassas tonaj manometresi
  • Yüksek kapasiteler opsiyonel olarak sunulur
  • Halatlardaki çekme, gerilme yüklerini ölçer
  • Yük hücreleri tartı aleti olarak kullanılabilir
  • MenÅŸeyi Ispanya, üretici Larzep, CE sertifikalı

Halat Gerdirme Hidrolik Krikolar

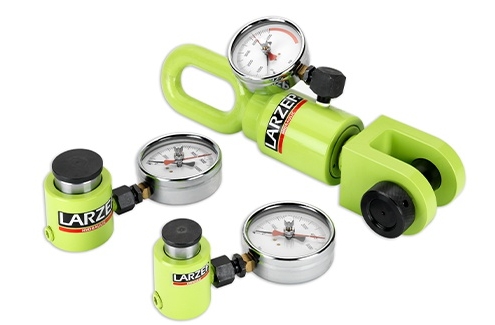

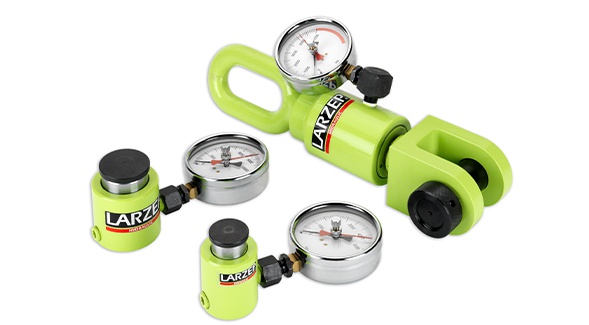

Larzep CT serisi dinamometreler standart olarak 5 ton ile 100 ton arasında 5 farklı modelde sunulur. Bu çekme (pull cylinder) krikolar, halat, kablo vb hatlar üzerindeki gerilme yükünü ölçmek veya vinçlerle kaldırılan ağır yükleri tartmak üzere tasarlanmıştır.

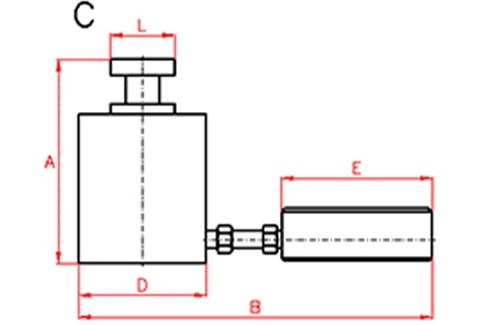

Model Kapasite / Capacity A B D E L Ağırlık/Weight Manometre/Gauge Ölçek/Scale
Kodu Ton kN mm mm mm mm mm kg Ton ton
C00510 5 44 43 212 60 100 25 1,9 AX00510 0,05
C01010 10 99 54 235 83 100 38 2,3 AX01010 0,1
C03010 30 287 72 266 114 100 60 4,8 AX03010 0,3
C05010 50 486 84 292 140 100 61 7,3 AX05010 0,5
C10010 100 953 103 330 178 100 88 15,7 AX10010 1
C15010 100 1449 116 368 216 100 11 25,7 AX15010 1, 5

Larzep Hidrolik Yük Hücreleri – Dinamometre

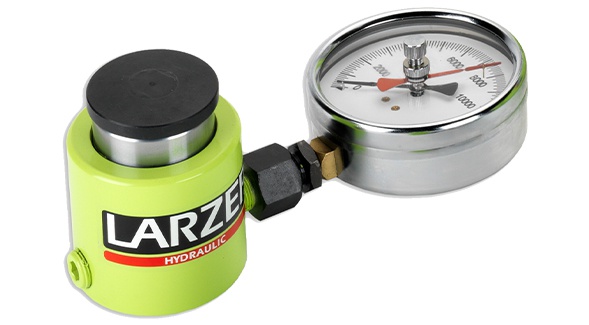

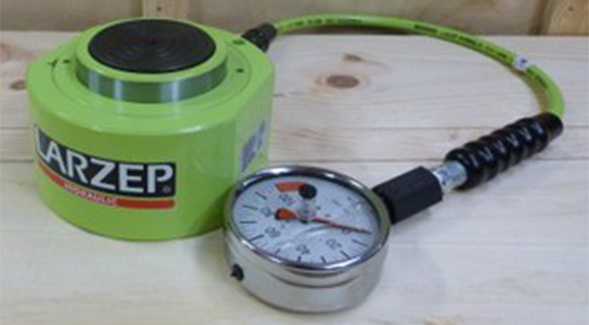

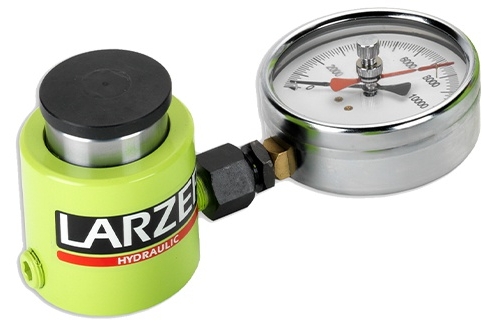

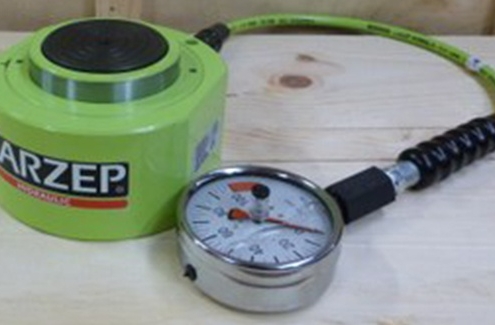

Larzep CX serisi yük hücreleri ise ağırlık ölçmek üzere üretilmektedir. Bu yük hücreleri bir tartı aleti gibi kullanılır. Yük hücre krikoları 5 ton ile 150 ton arasında 6 farklı modelde sunulur. Daha yüksek tonajlar istek üzerine üretilir. Tartı krikosu olarak da adlandırılabilecek olan bu krikolar ile ağır tonaj yükler, trafolar, gemi, platform vb cisimlerin tartılmasında kullanılır.
Her iki seri üründe çift ibreli manometreler kullanılır. Bu manometrelerde ibrenin bir tanesi canlı diğeri ise cansızdır. Canlı ibre cansız ibreyi beraberinde sürükler. Basınç düşüp, canlı ibre geri döndüğünde cansız ibre maksimum değerde kalır. Böylece ulaşılan maksimum tonaj, maksimum basınç kolayca ölçülebilir.

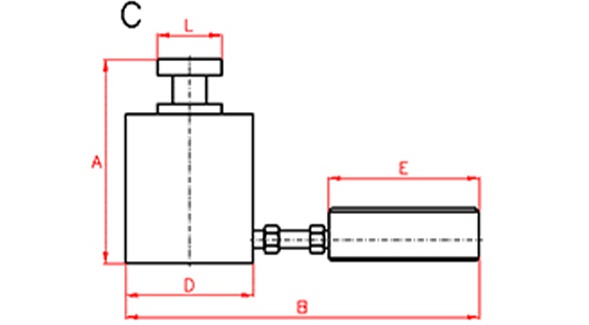

Model Kapasite / Capacity A B D E L Ağırlık Manometre Modeli Ölçek
Kodu Ton kN mm mm mm mm mm kg Ton ton
C00510 5 44 43 212 60 100 25 1,9 AX00510 0,05
C01010 10 99 54 235 83 100 38 2,3 AX01010 0,1
C03010 30 287 72 266 114 100 60 4,8 AX03010 0,3
C05010 50 486 84 292 140 100 61 7,3 AX05010 0,5
C10010 100 953 103 330 178 100 88 15,7 AX10010 1
C15010 100 1449 116 368 216 100 11 25,7 AX15010 1, 5

Hidrolik Dinamometre Nasıl Çalışır ? Hidrolik Yük Hücresi Nasıl Çalışır
Hidrolik dinamometreler ve yük hücreleri hidrolik kriko prensibi ile çalışır. Hidrolik krikonun alanı ile uygulanan basıncın birbiriyle çarpılmsıyla kg/force kuvveti ortaya çıkar. Dinamometre krikolarında harici bir pompadan yağ basıncı uygulanmaz. Yağ basıncı,yük altındaki halatlardaki gerilme kuvveti veya kriko üzerindeki yükün ağırlığıyla oluşur. Burada oluşan basınç hidrolik krikonun etki alanıyla çarpıldığında kg/force kuvveti ortaya çıkar. Etki alanı 142 cm² olan bir hidrolik kriko veya dinamometrede 455 bar okunması durumunda :Kg/Force: etki alanı x basınç formülüne göre : Yük/Gerilim : 455 x 142 =64.610 kg dır.
