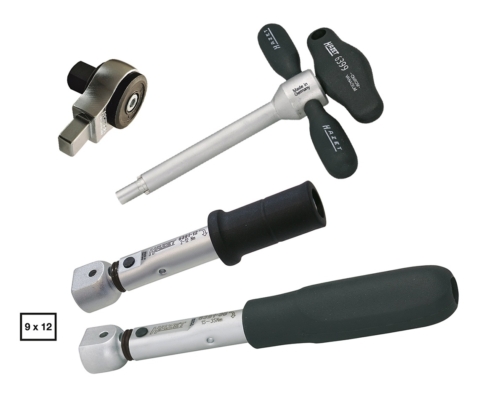

Hazet Imalat Tipi Torkmetreler Sabit Ayarlı – Değişken Uçlu

[ 1 – 320 N.m ]

Hazet Sabit Değerli Torkmetre Özellikleri

Sıkma yönündeki hassasiyet ±%2
1 – 320 Nm aralığında 8 farklı model
ISO 6789-2:2017 standardına uygun yapı

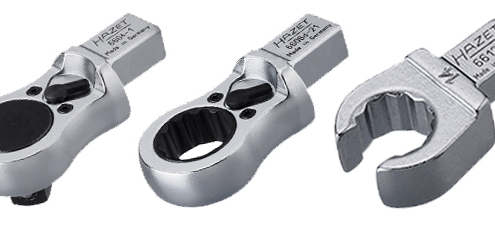

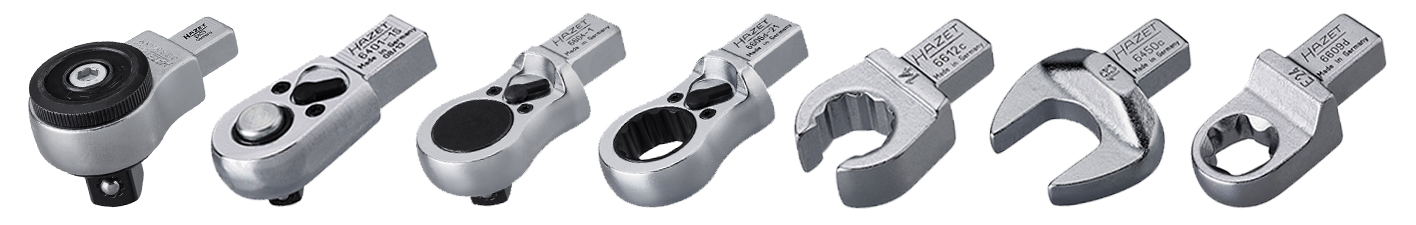

Değişken uçlu 9×12 ve 14×18 mm girişli
Sesli ve farkedilebilir tork uyarı sistemi
Ayar skalasız, seri imalat için tasarlanmış
6399 kodlu anahtar kullanılarak ayarlanır
Kullanıcı seçilmiş tork ayarını değiştiremez
Isteğe göre kalibrasyon belgesiyle sunulur
TÜRKAK akredite kalibrasyon opsiyoneldir
Türkiye’de, servis ve yedek parça desteği

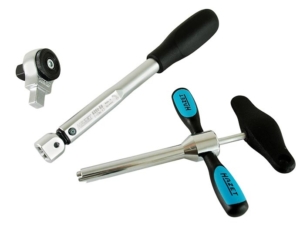

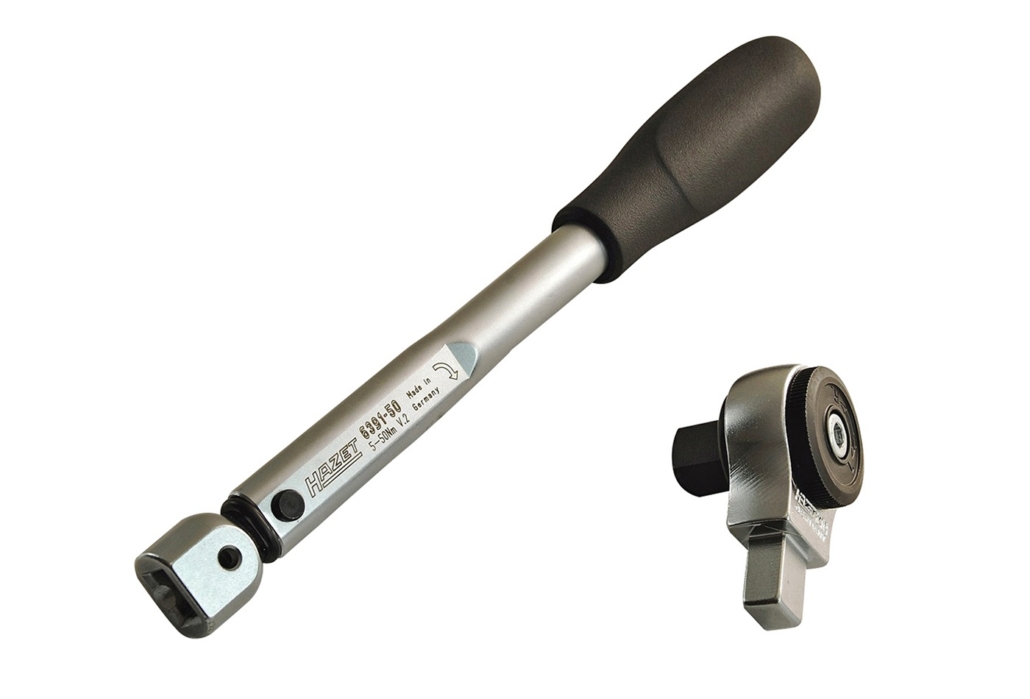

Hazet İmalat Tipi Sabit Değerli Tork Anahtarları

Seri üretimin yapıldığı fabrikalarda sabit değerli, kullanıcı tarafından ayarları değiştirilemeyen torkmetreler kullanılır. İmalat tipi olarak adlandırılan bu torkmetreler iki farklı şekilde sevk edilir. Ürün kodunda V harfi bulunan tork anahtarları sipariş aşamasında müşterinin istediği tork değerine sabitlenir ve kalibrasyon belgesi ile sevk edilir. Torkmetre yanlızca bu değerde kullanılır.

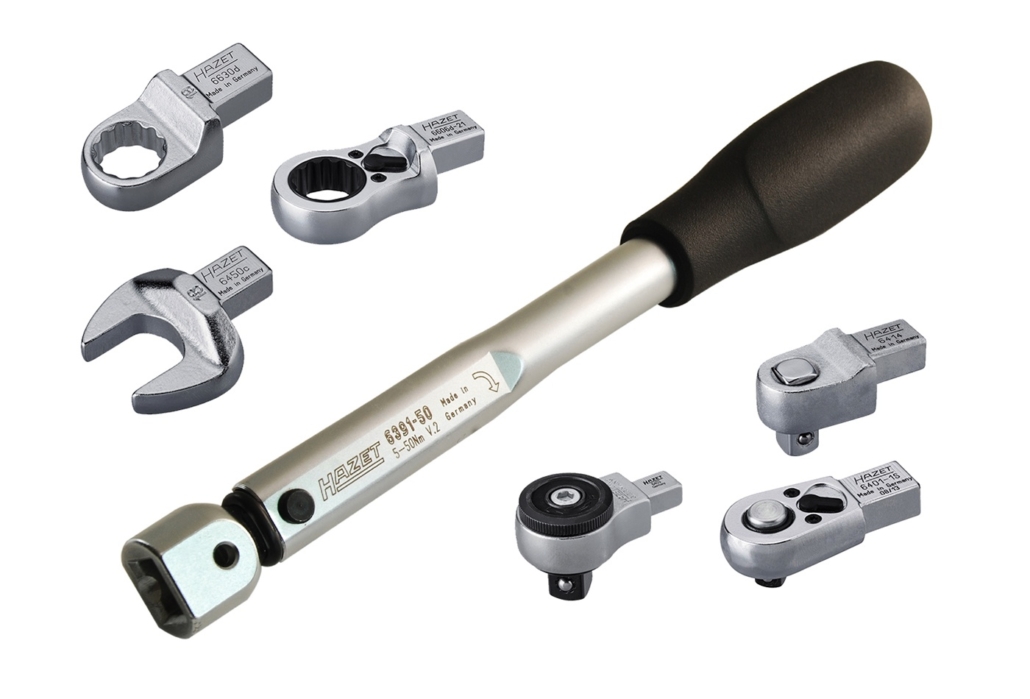

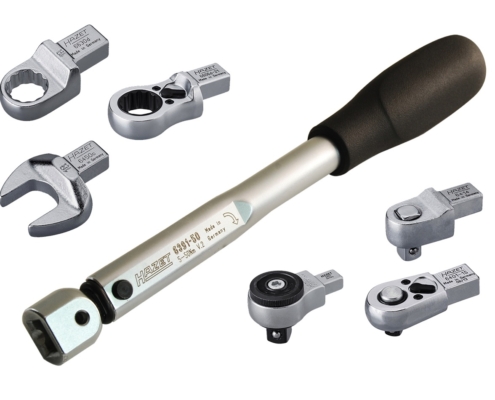

İmalat Tipi 9×12 mm, 14×18 mm Değişken Uçlu Tork Anahtarları [1-320 N.m]

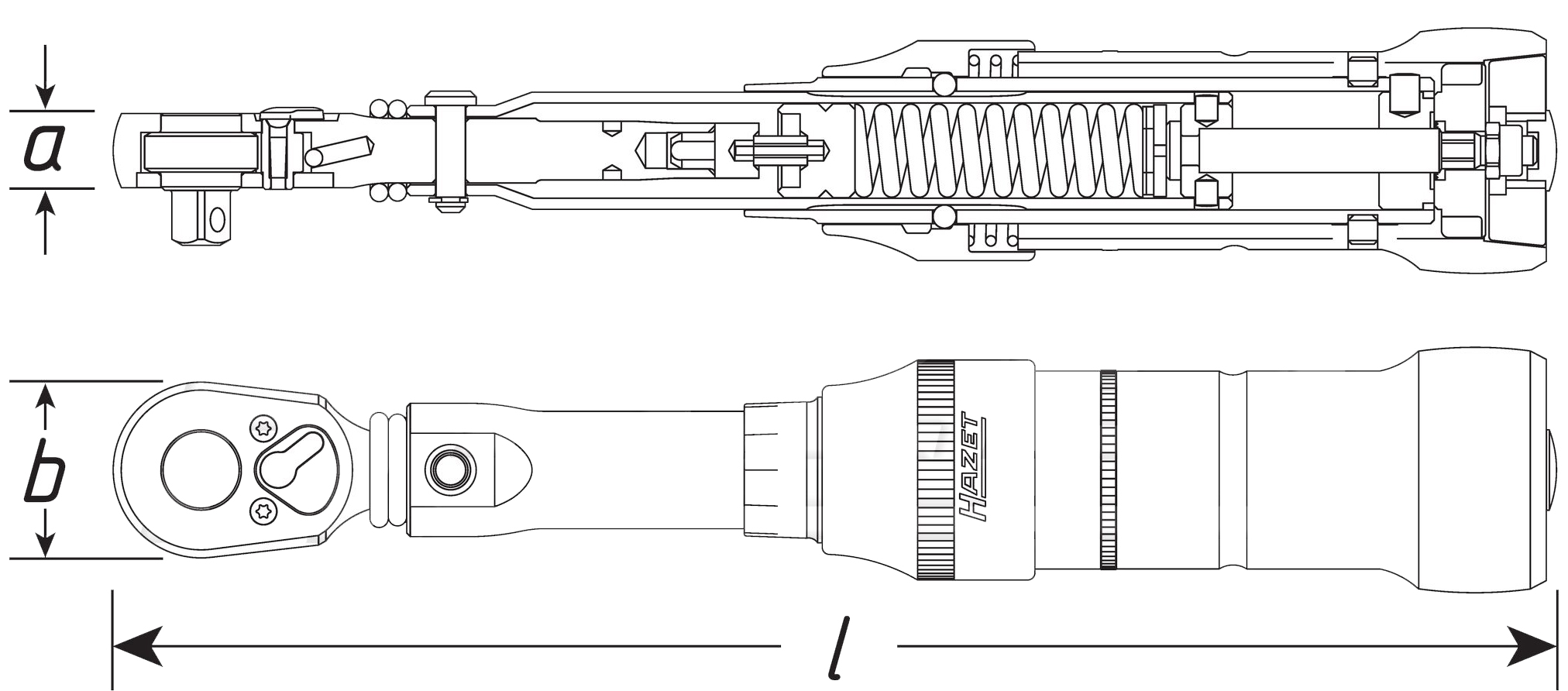

Hazet Tork Aralığı  Uç Girişi Hassasiyet Boy  (L) Etki Boyu (L1) Kuvvet * a b Ağırlık
Kodu N.m mm % mm mm Kg mm mm kg
6391-10 1 – 10 9×12 ± %6 125 100 0.8 – 8.4 17 22 0.15
6391-12 2 – 12 9×12 ± %2 125 100 1.7 – 10.1 17 22 0.15
6391-25 2 – 25 9×12 ± %2 180 130 1.2 – 14.6 17 22 0.22
6391-35 15 – 35 9×12 ± %2 180 130 8.8 – 20.5 17 22 0.23
6391-50 5 – 50 9×12 ± %2 240 190 2.2 – 22.0 17 22 0.28
6391-85 15 – 85 9×12 ± %2 315 260 5.0 – 28.2 17 22 0.34
6392-200 50 – 200 14×18 ± %2 400 345 12.9 – 51.4 23 30 0.69
6392-320 60 – 320 14×18 ± %2 630 570 9.8 – 52.2 23 30 1.03
Müşteri isteğine göre Hazet fabrikasında belli bir değere sabitlenmiş olarak sevk edilen imalat tipi tork anahtarları
Hazet Tork Aralığı  Uç Girişi Hassasiyet Boy  (L) Etki Boyu (L1) Kuvvet * a b Ağırlık
Kodu N.m mm % mm mm Kg mm mm kg
6391-10V 1 – 10 9×12 ± %6 125 100 0.8 – 8.4 17 22 0.15
6391-12V 2 – 12 9×12 ± %2 125 100 1.7 – 10.1 17 22 0.15
6391-25V 2 – 25 9×12 ± %2 180 130 1.2 – 14.6 17 22 0.22
6391-35V 15 – 35 9×12 ± %2 180 130 8.8 – 20.5 17 22 0.23
6391-50V 5 – 50 9×12 ± %2 240 190 2.2 – 22.0 17 22 0.28
6391-85V 15 – 85 9×12 ± %2 315 260 5.0 – 28.2 17 22 0.34
6392-200V 50 – 200 14×18 ± %2 400 345 12.9 – 51.4 23 30 0.69
6392-320V 60 – 320 14×18 ± %2 630 570 9.8 – 52.2 23 30 1.03

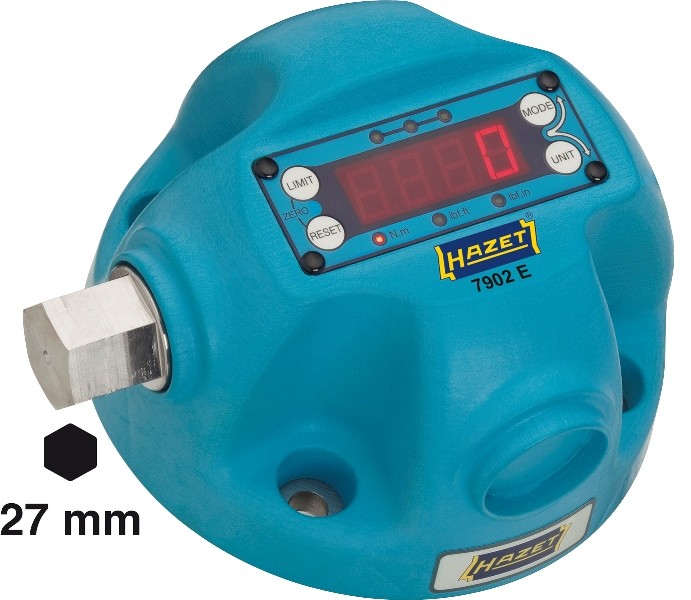

Hazet Tork Test Cihazları [1 N.m 1000 N.m]

İmalat tipi tork anahtarlarının tork değerlerini gösteren skalaları yoktur. Bu tip tork anahtarları tork test cihazları ile istenilen değere getirilmek suretiyle kullanıma sunulur. Hazet üretim proğramında 1 N.m ile 1000 N.m aralığında 3 farklı model bulunur. Tork test cihazları ±%1 hassasiyette ölçüm yapar. Tork test cihazları genel olarak ayarlanabilir tork anahtarlarının kontrolu, ölçüm doğrulaması amacıyla da kullanılır.

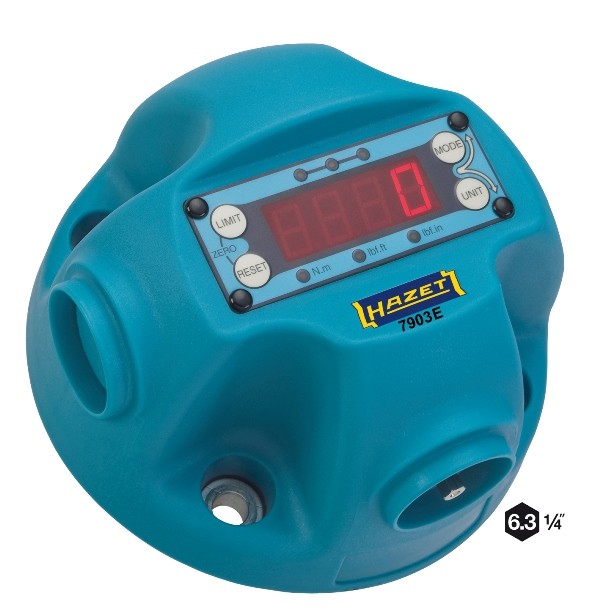

7903E 1 -25 Nm – ±%1

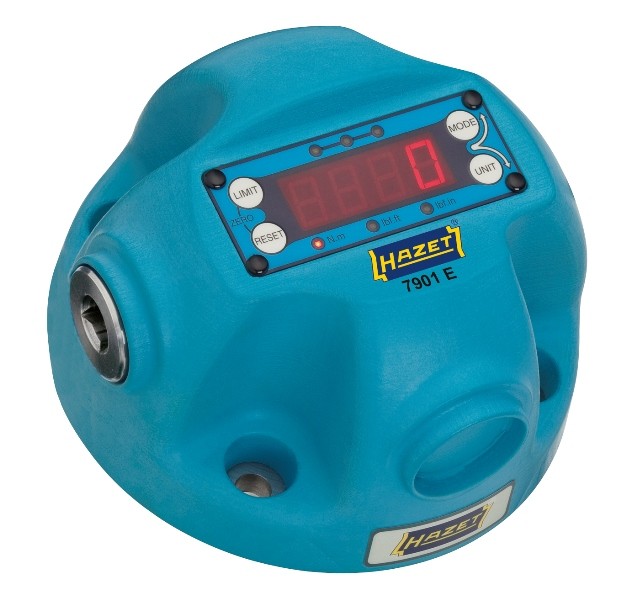

7901E         10 -350 N.m    –   ±%1

7902E    100 – 1000 N.m    –   ±%1

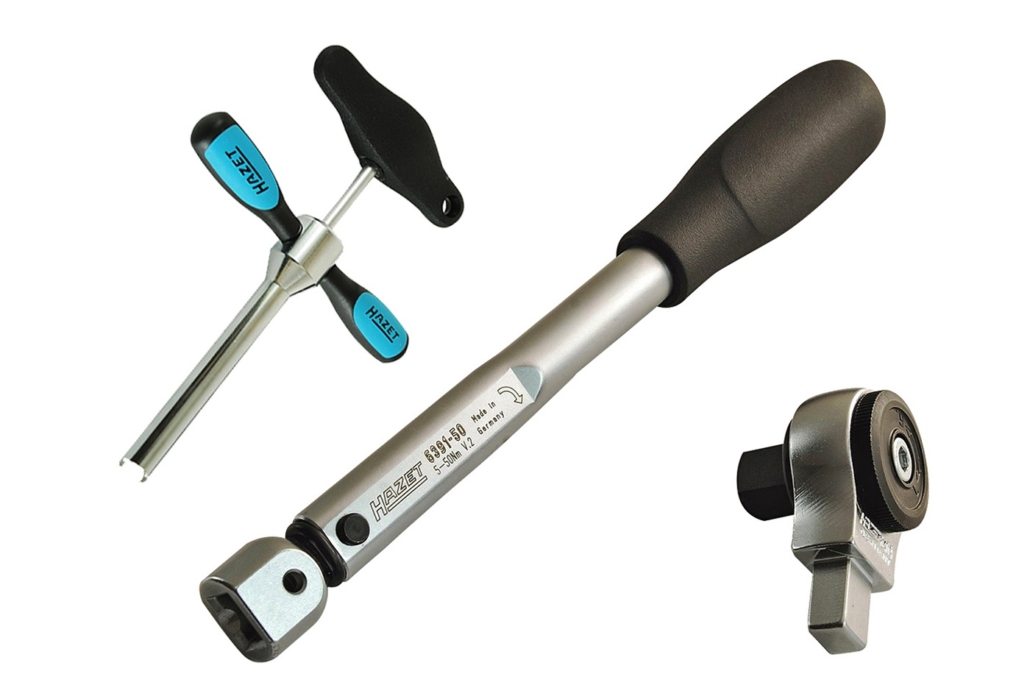

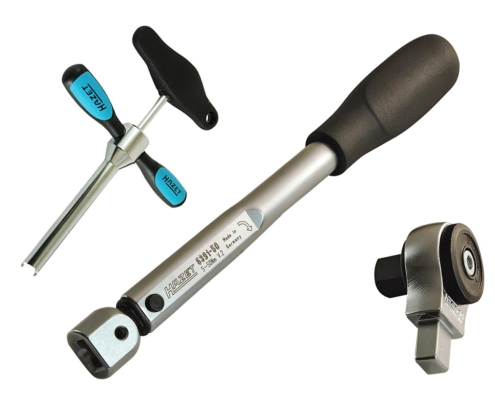

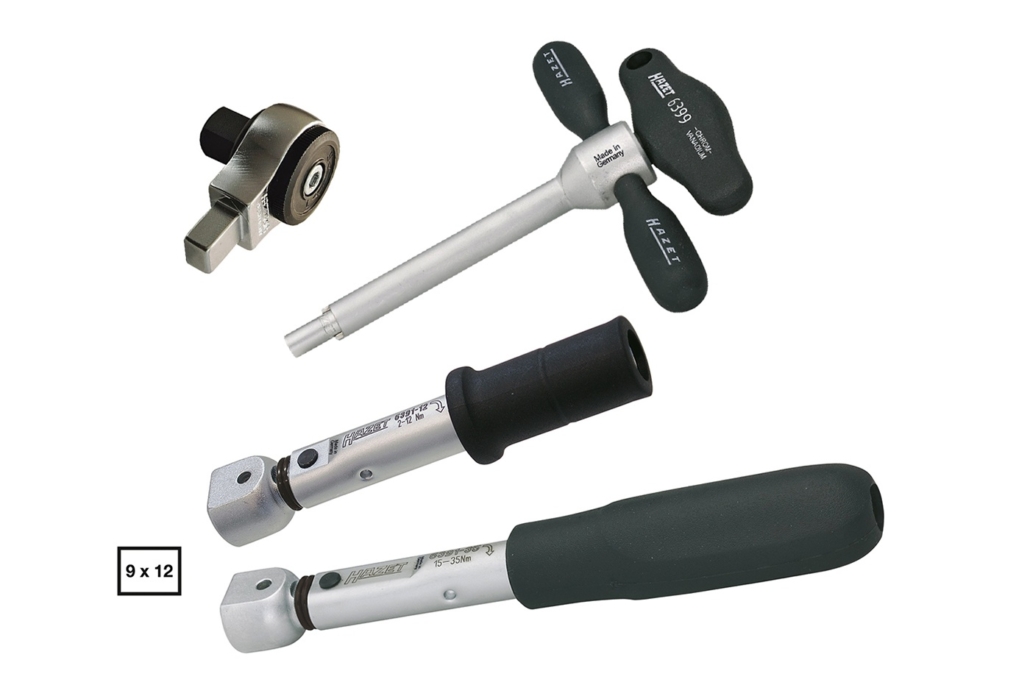

63399 Hazet Tork Ayar Anahtarı

Sabit ayarlı tork anahtarları endüstride seri üretim için tasarlanmıştır. Sürekli aynı değerde torklama yapılan işlemlerde bu torkmetreler tercih edilir. Tork anahtarının ayarı yönetici tarafından belirlenir ve sabitlenir. Kullancı tork anahtarının ayarını değiştiremez. Böylece torklama işlemleri sırasında yanlışlıkla tork ayarının değişmesi sonucu hatalı işlem sözkonusu olmaz.

Sabit ayarlı tork anahtarlarının tork değeri 6399 kod numaralı anahtar ile değiştirilir. Bu anahtar opsiyonel olarak sunulur. Ancak tork değerinin ayarlanabilmesi için 7901E veya 7902E kod numaralı tork test cihazları da bulunması gerekir.

Hassas Tork Anahtarı Test Kalibratörü

Hazet test ve kalibrasyon cihazları 1 Nm ile 1.000 Nm aralığında her türlü tork anahtarının testi veya kalibrasyonunun yapılmasına olanak sağlar.1 Nm ile 1.000 Nm arasındaki tork değerlerini test edebilen üç farklı cihaz bulunur. Hazet test cihazları erişilen tork değerini büyük LED ekranında gösterir. Test yapılan her tork anahtarı için belge üretilmek istenirse, bilgisayar yazılımı kullanılabilir. Tork test cihazları USB bağlantı noktasından bilgisayara bağlanır ve her tork değeri 5 kez tekrarlanmak suretiyle ölçüm tamamlanır. Her değer için yapılan 5 ölçümün de tolerans aralığında olması gerekir.
