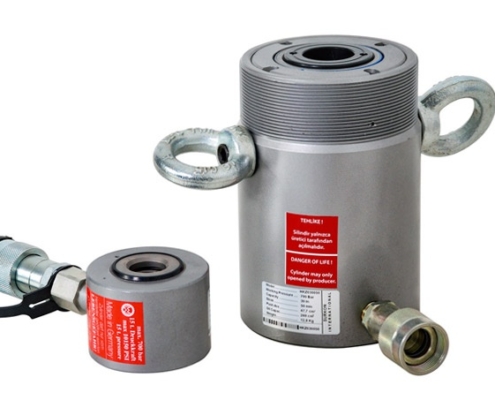

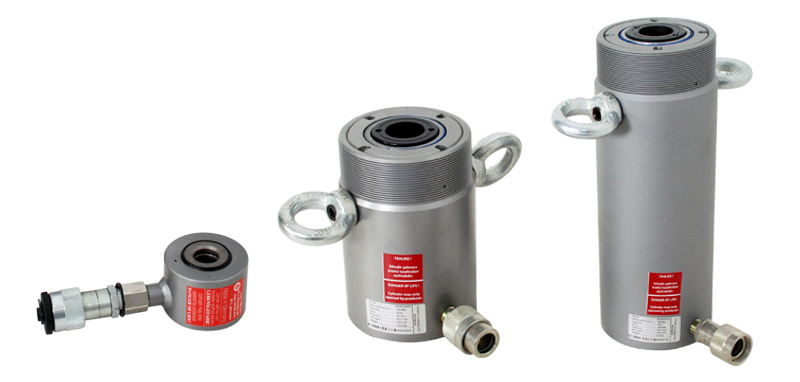

Delikli Piston Krikolar Tek Etkili – Yay Dönüşlü

[ 10 – 100 Ton ]

  • 10 tondan 100 tona kadar 8 farklı kapasite seçeneği
  • Tonaja göre 21mm ve 80mm arasında delik çapları
  • 50mm, 100mm, 150mm kurs boyu strok seçenekleri
  • Tek etkili yay geri dönüşlü
  • 700 bar hidrolik sistem
  • Dikey, yatay veya alt üst her yöne çalışma özelliği
  • Güçlü ve dayanıklı yapı
  • Uzun ömürlü geri dönüş yay sistemi
  • Krom kaplama piston ve gövde ile uzun ömürlü yapı

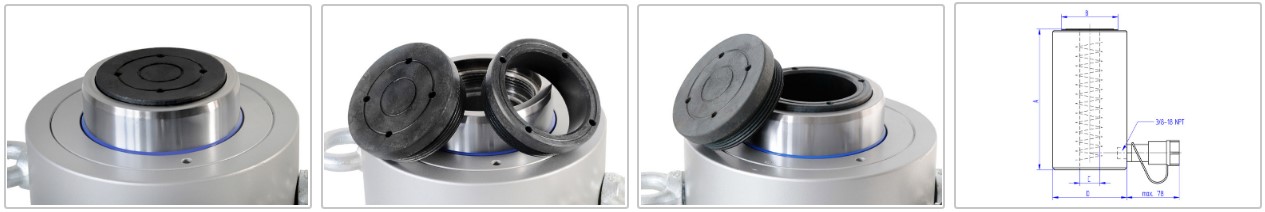

  • Değiştirilebilir sertleştirilmiş delikli taşıyıcı halka
  • Islahlı dolu malzemeden tek parça kaynaksız gövde
  • Tonaj, strok ve delik çapı seçenekleri
  • Türkiye’de yedek parça hizmeti
  • Teknik servis imkanı

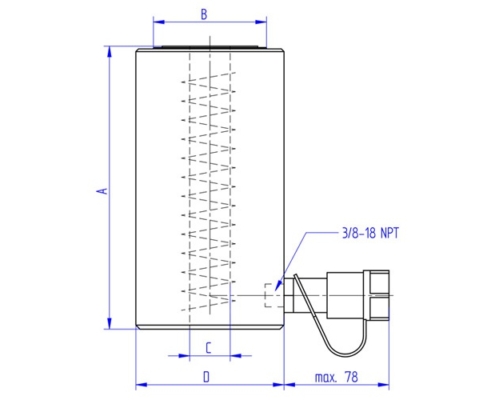

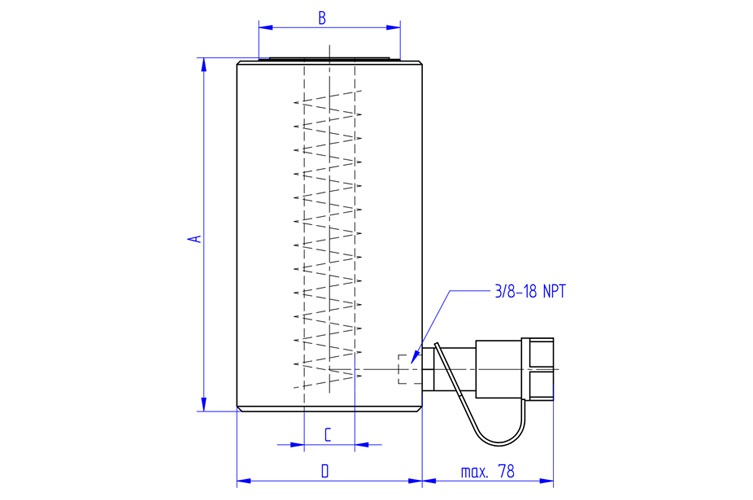

Kapasiite Model No Strok Kapalı Boy Etki Alanı Piston Çapı Delik Çapı Dış Çap Yağ Kapasitesi Ağırlık
ton mm mm (A) cm3 mm (B) mm ( C) mm (D) cm3 Kg
12 HKZ012040 40 124 18 35 21 75 70 4
HKZ012080 76 176 134 5
HKZ012150 150 300 264 8,5
22 HKZ022050 50 165 32 48 27 105 160 9,5
HKZ022080 80 170 240 8
HKZ022150 150 318 500 18
30 HKZ030050 50 180 47,7 55 33 120 240 14
HKZ030100 100 250 480 19
HKZ030150 150 322 720 24
40 HKZ040050 50 205 58,9 70 40 135 290 20
HKZ040100 100 255 580 25
HKZ040150 150 305 870 30
50 HKZ050050 50 205 71,2 70 45 145 355 24
HKZ050100 100 255 710 30
HKZ050150 150 305 1065 36
60 HKZ060080 80 253 95 80 54 168 760 35
HKZ060150 150 341 1425 45
80 HKZ080050 50 260 121 90 61 188 605 56
HKZ080100 100 310 1200 66
HKZ080150 150 360 1800 76
100 HKZ100050 50 260 149 107 80 225 745 60
HKZ100100 100 310 1490 80
HKZ100150 150 390 2250 105

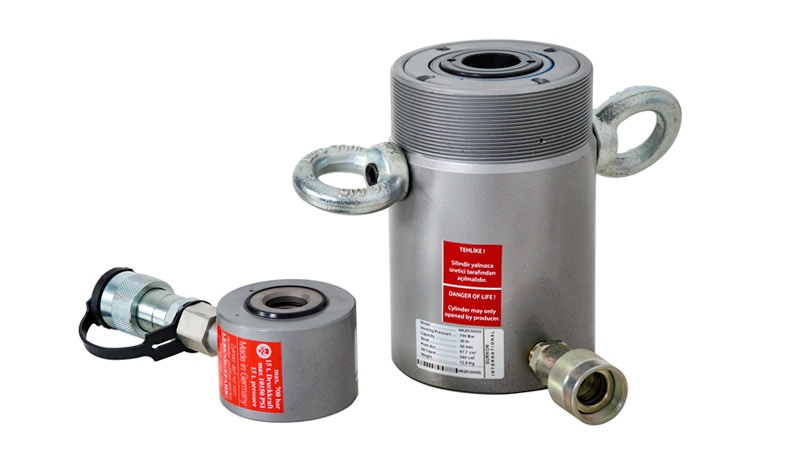

Delikli Piston ile Çok Amaçlı Kullanım
HKZ serisi delikli piston silindirler ağır ve hafif sanayi uygulamalarında çekme ve itme kuvvetinin dikey, yatay, alt, üst şekilde uygulanabildiği krikolardır. Bu krikolarda piston boydan boya deliktir. Çektirme işleminde saplama bu delikten geçer. Somun ile sabitlenen saplama, piston kursunun ilerlemesiyle birlikte bağlı olduğu malzemeyi çeker. Delikli piston krikolar yük taşıyıcı dolu başlık kullanılarak tek etkili standart krikolar gibi kaldırma işlemlerinde de kullanılabilir.

Delikli Krikoda Optimum Ölçüler

Hidrotork delikli piston krikolar ağır sanayinin ihtiyaçları dikkate alınarak en optimum ölçülerde üretilmiştir. Bu özellik sayesinde kullanım alanı genişler. Kullanıcılara daha fazla seçenek sunar. Her türlü kullanıma uygun hale gelir. Bu krikolarda piston içindeki delik çapı önem taşır. Bu delik çapı uygulanmak istenen kuvvet ile doğru orantılıdır. Tonaj arttıkça delik çapı da artar

Tonaj, Strok ve Delik Çapı Seçenekleri

HKZ serisi 10 ton ile 100 ton arasında 8 farklı tonaj seçeneğine sahiptir. Her farklı tonaj grubunda ise 50, 100 ve 150 mm (strok) kurs boyu seçenekleri bulunur. Krikoların delik çapları kapasiteye göre değişir. En küçük krikonun delik çapı 21mm den başlar 27, 33, 40, 45, 54, 61 ve 80 mm olarak devam eder. HKZ serisi hidrolik çektirme krikoları 700 bar çalışma basıncında yay dönüşlü olarak üretilmişlerdir. Piston, basınç düştüğünde kriko içindeki yay sayesinde kendiliğinden krikonun gövdesine çekilir. Bu yapı kullanımı son derece kolaylaştırır.

Çektirme Uygulamaları

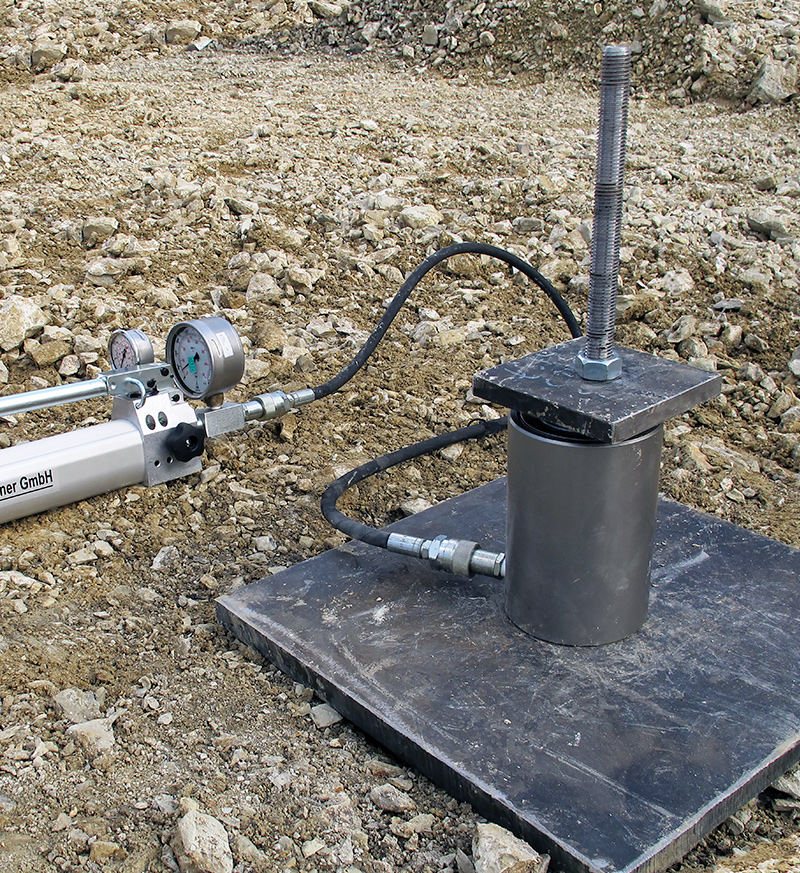

HKZ serisi delikli piston krikolar her türlü hidrolik çektirme, bulon ve halat gerdirme işlemleri için ideal çözümler sunar. Delik çapları, kapalı boy ve ağırlıklar müşteri ihtiyaçlarına göre tasarlanmıştır. Hidrotork delikli piston hidrolik krikolar konusunda uzun yılların deneyimi ile en uygun ölçüleri standart hale getirmiştir. Bu krikolar, iş makinesi tamir servisleri, saplama gerdirme veya çekme işlemi yapan atölyeler ve bulon çekme test işlemi yapan işletmeler için vazgeçilmez bir ekipmandır.

Hidrolik Pompa Seçeneği

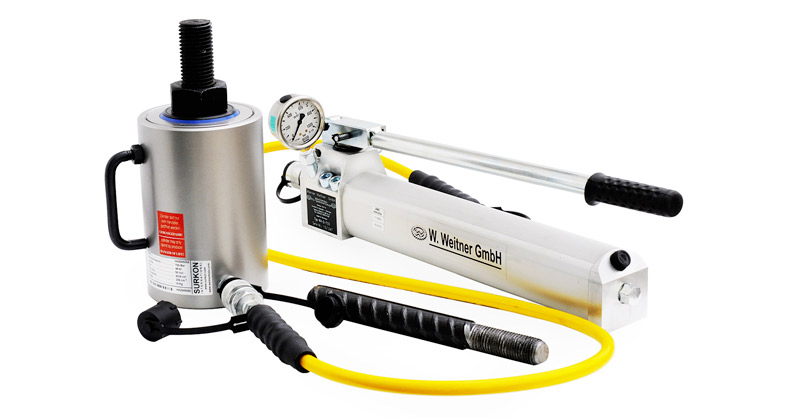

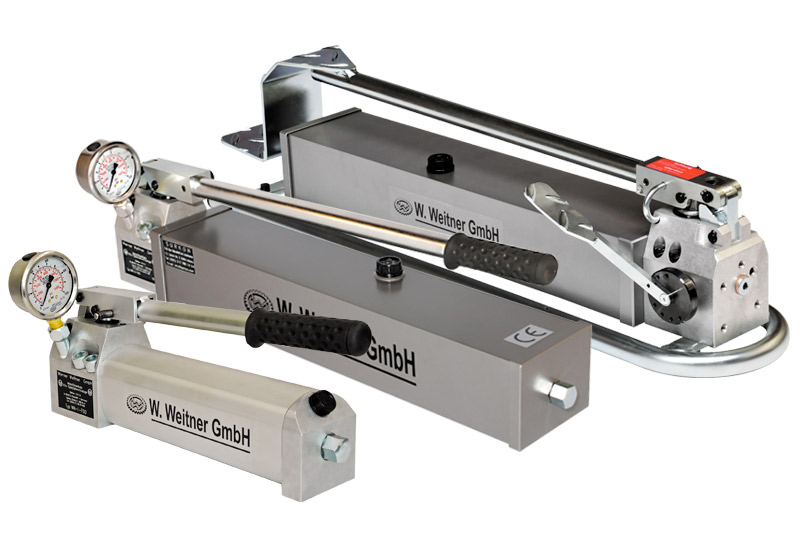

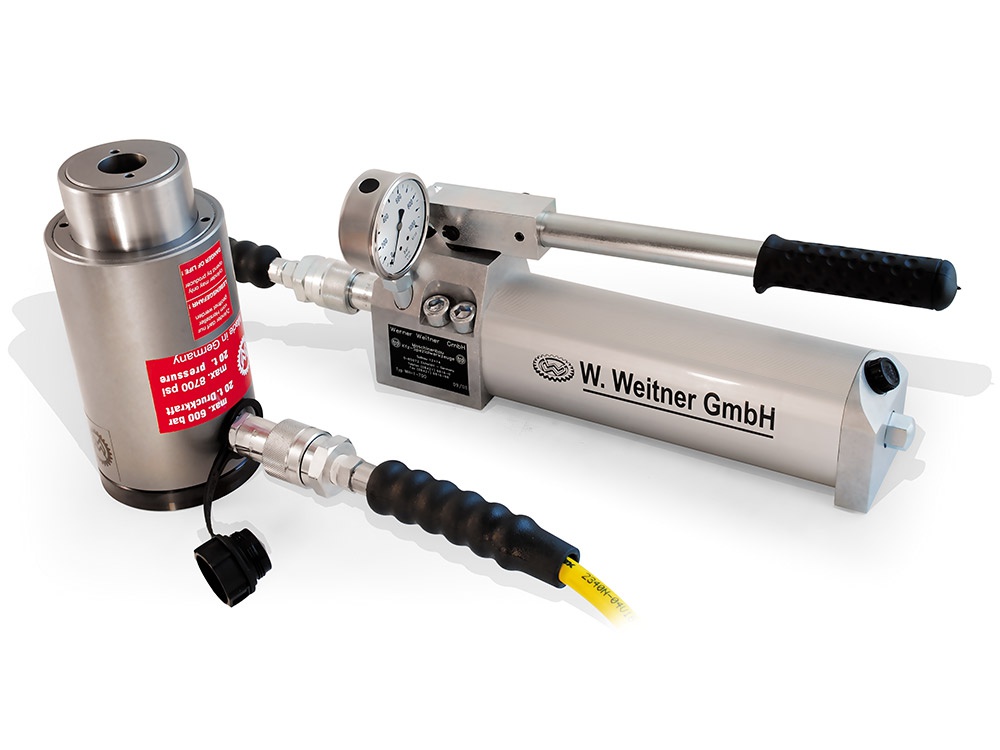

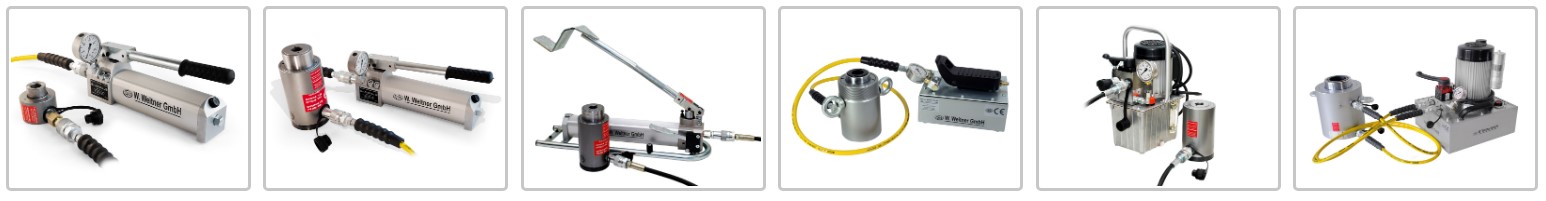

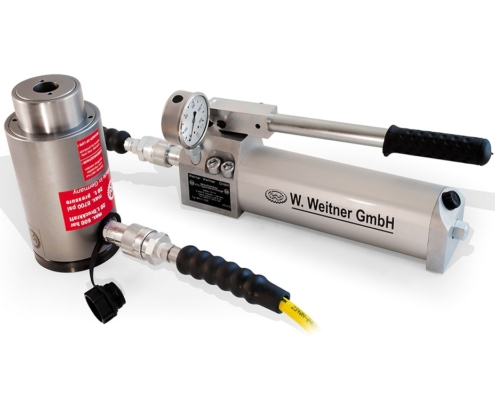

Delikli piston krikolar el pompası, ayak pompası, hava tahrikli ayak pompası veya elektrikli hidrolik güç ünitesi ile çalıştırılırlar. Güç kaynağının seçimi kullanım sıklığı ve krikonun tonajı gibi faktörlere yapılır. Bütün krikolar el pompası ile çalıştırılabilirler. El veya ayak pompası en ekonomik ve etkin çözümdür. Hidrotork programında bulunan WH serisi el pompaları yağ ihtiyacına göre seçilebilir.

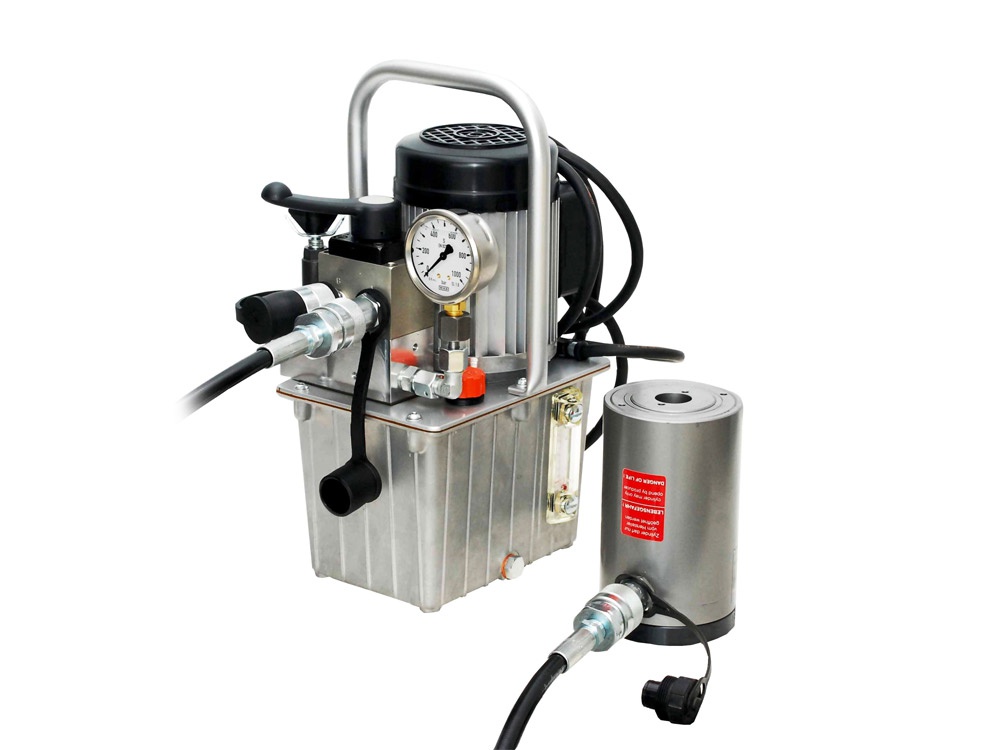

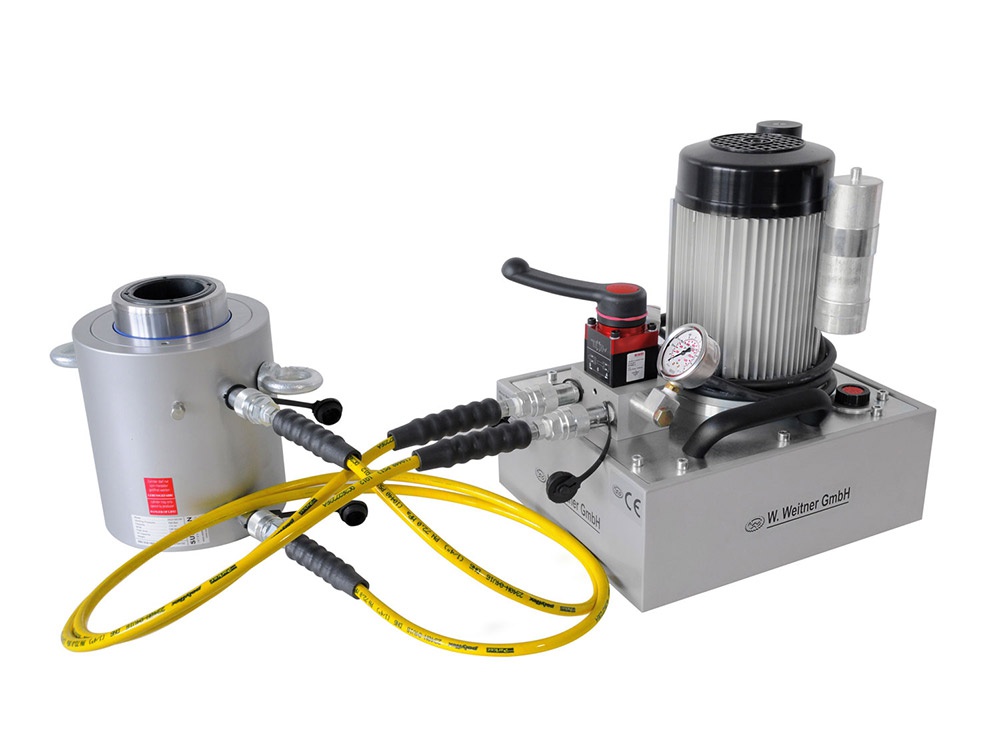

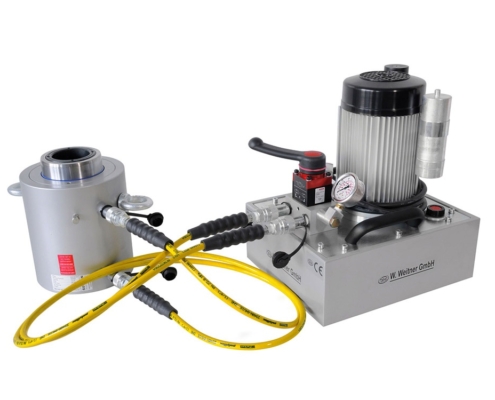

Yoğun ve yüksek tonajlı krikolarda hava tahrikli hidrolik pompa veya elektrikli hidrolik güç ünitesi seçilebilir. Hidropnömatik pompa ve elektrikli güç ünitesi işlemlerin daha hızlı yapılmasını sağlar.
